Moara planetară cu bile PM 200 este un model puternic cu 2 stații de măcinare pentru incinte cu un volum nominal de la 12 ml la 125 ml, ideal pentru masa de laborator.
Forțele centrifuge extrem de mari ale morilor planetare cu bile generează o energie de măcinare foarte mare având ca rezultat timpi de măcinare foarte scurți.
Modelul PM 200 poate fi întâlnit în aproape toate industriile în care procesul de control al calității impune cele mai exigente cerințe în materie de puritate, viteză, finețe și reproductibilitate.
Moara este ideală pentru aplicații în cercetare, cum ar fi mecanochimia (mecano-sinteză, aliere mecanică și mecanocataliză) sau măcinarea coloidală ultrafină la scară nanometrică, dar și pentru sarcini de rutină, cum ar fi amestecarea și omogenizarea materialelor moi, dure, fragile sau fibroase.
Două stații de șlefuire pentru aplicații standard
- Turație maximă 650 rpm
- Dimensiune de alimentare de până la 10 mm și finețe finală de 0,1 µm
- 2 stații de măcinare pentru borcane de la 12 ml până la 125 ml, borcanele de 12 și 25 ml pot fi stivuite (câte două borcane fiecare)
- GrindControl pentru măsurarea temperaturii și presiunii din interiorul borcanului.
- Capace de aerisire pentru a controla atmosfera din interiorul borcanului
- Proceduri operaționale standard (SOP) și programe de ciclu stocabile, 5 materiale diferite de recipiente pentru măcinare uscată și umedă
Rapidă & Puternică
- Măcinare până în domeniul submicronilor fără pierderi
- Măcinarea umedă permite obținerea unor particule cu dimensiuni de ordinul nanometric (<100 nm)
- Viteză variabilă de la 100 până 650 rpm,
raport viteze de rotație 1:-2 - Măcinare cu accelerație de până la 33,3 x accelerația gravitațională
- Măcinare în șarje de max. 2 x 50 ml probă
- Gamă variată de materiale pentru măcinare fără contaminare
Moară planetară cu bile PM 200 Reproductibilitate, siguranță și manipulare ușoară
- Rezultate reproductibile datorită controlului vitezei
- Fixare ușoară și sigură a incintelor de măcinare
- Sistemul de siguranță Safety Slider împiedică pornirea mașinii fără ca incintele să fie bine fixate
- Stabilitate perfectă pe masa de laborator datorită Tehnologiei FFCS.
- Senzor inovator de contragreutate și dezechilibru pentru funcționare nesupravegheată
- Setare confortabilă a parametrilor prin afișaj și operare ergonomică cu 1 buton
- Ventilare automată a camerei de măcinare
- 10 POS-uri pot fi stocate, timp de pornire programabil
- Backup-ul în caz de pană de curent asigură memorarea timpului de măcinare rămas
Setări & Opțiuni
- Posbilitate de măcinare umedă și uscată
- Potrivit pentru măcinări de lungă durată 99:59:59 h max.
- Mod de operare cu pauze de răcire
- Inversarea sensului de rotație ajută la minimizarea efectelor de colmatare
Cea mai bună alternativă la o moară planetară cu bile Retsch ? O moară de amestec Retsch .
Beneficiați de o manevrare deosebit de ergonomică, atingând în același timp aceleași finețe până la nanometri.
Moară planetară cu bile PM 200 Siguranța pe primul loc: Prinderea incintei
Funcționarea morilor planetare cu bile RETSCH este deosebit de sigură. Acestea dispun de un sistem de siguranță Safety Slider robust care ne asigură că moara poate fi pornită numai după ce vasul de măcinare a fost fixat în siguranță. Siguranța cu acțiune automată asigură așezarea corectă și sigură a incintei. Acest sistem mecanic solid este mai puțin predispus la defecțiuni decât soluțiile electronice - utilizatorul are acces deplin la probă în orice moment. Atunci când sistemul electronic se defectează, nu este posibilă deblocarea incintelor, de exemplu.
Moară planetară cu bile PM 200 Măcinare umedă și nanometrică cu PM 200
Măcinarea umedă este utilizată pentru a obține dimensiuni de particule sub 5 µm, deoarece particulele mici tind să se încarce pe suprafețele lor și să se aglomereze, ceea ce face dificilă măcinarea ulterioară în regim uscat. Prin adăugarea unui lichid sau a unui dispersant, particulele pot fi dispersate.
Pentru a produce particule foarte fine de 100 nm sau mai puțin (măcinare la scară nanometrică) prin măcinare umedă, sunt necesare mai degrabă forțe de frecare decât de impact. Acest lucru se realizează prin utilizarea unui număr mare de bile de măcinare mici, care au o suprafață mare și multe puncte de frecare. Nivelul ideal de umplere al incintei ar trebui să fie format din 60% bile mici de măcinare.
Pentru mai multe detalii despre umplerea incintei, măcinarea umedă și recuperarea probei măcinate, urmăriți videoclipul.
În acest material video este prezentată măcinarea umedă în Moara Planetară cu Bile PM 100.
Graficul arată rezultatul măcinării titanatului de bariu la 500 rpm în PM 200. După 5h de măcinare în amestec de heptan și acid oleic cu bile de măcinat de 0,5 mm, valoarea D90 a probei inițiale a fost redusă de la 15 µm la 95 nm.
Măcinarea titanatului de bariu în amestec de heptan și acid oleic cu bile de 0.5 mm.
Curba albastră: proba originală; Curba verde: măcinare după 5 h.
Moară planetară cu bile PM 200 Recipiente de măcinare EasyFit pentru rezultate excelente
Performanța și rezultatul preparării probei sunt determinate și de alegerea vasului de măcinare și a încărcăturii sale cu bile. Gama de vasele EasyFit a fost special concepută pentru condiții extreme de lucru, cum ar fi testele pe termen lung, chiar și la o viteză maximă de 800 rpm, măcinarea umedă, sarcini mecanice mari și viteze maxime, precum și pentru alierea mecanică. Această linie de vasele este potrivită pentru toate morile planetare cu bile RETSCH.
Noua serie de vasele de măcinare EasyFit prezintă o structură pe fundul vaselor de 50-500 ml numită Advanced Anti-Twist (AAT). Aceasta asigură fixarea strânsă a vaselor fără riscul de răsucire, chiar și la viteză mare, iar uzura este redusă drastic. Fixarea sigură a vaselor este mult mai ușoară: pentru a găsi poziția corectă de prindere, este necesară o răsucire maximă de 60°.
Geometria vaselor EasyFit în dimensiunile de 50 ml și 250 ml a fost mărită în diametru și redusă în înălțime în comparație cu modelele anterioare „comfort”. Acest lucru oferă două avantaje: rezultate mai bune de măcinare și capace interschimbabile, deoarece există doar trei dimensiuni de diametru pentru întreaga gamă de recipiente de măcinare.
Categorii de diametru
- Diametru 1: recipiente de măcinare de 12 ml și 25 ml
- Diametru 2: recipiente de măcinare de 50 ml, 80 ml și 125 ml
- Incinte de măcinare disponibile: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
- Funcția inovatoare Advanced Anti-Twist (AAT) asigură o fixare sigură a vaselor de măcinare
- Flexibilitate ridicată datorită compatibilității a trei dimensiuni de capac pentru toate cele șapte dimensiuni de borcane
- O-ringul de etanșare impiedică pierderile de presiune, degajarea prafului și previne scurgerile de material
- Borcane și bile disponibile în 5 materiale: oțel inoxidabil călit, carbură de tungsten, agat, oxid de aluminiu sinterizat, oxid de zirconiu
- Manta protectoare din oțel inoxidabil pentru recipiente de măcinare din agat, oxid de aluminiu sinterizat, oxid de zirconiu și carbură de tungsten
- O fantă între incintă și capac permite deschiderea ușoară a capacului, exp. cu ajutorul unei spatule în cazul unor efecte de subpresiune în interiorul incintei.
Borcane și capace pentru aplicații speciale
Pentru măcinarea coloidală sau umedă, se recomandă utilizarea unui vas de măcinare cu un dispozitiv special de închidere.
Dispozitivul special de închidere este conceput pentru o manipulare ergonomică
Capacele cu supape de gaz sunt concepute pentru lucrul în atmosferă inertă, de exemplu, atunci când oxigenul poate influența procesul de măcinare. Capacele permit introducerea unor gaze precum argon sau azot în incinta de măcinare.
Capac de aerisire
Video: Capac de aerisire
Moară planetară cu bile PM 200 Recomandare pentru umplerea incintelor
Pentru a obține rezultate optime de măcinare, dimensiunea incintei trebuie adaptată la cantitatea de probă care urmează să fie procesată. Ideal dimensiunea bilelor trebuie să fie de 3 ori mai mare decât cea mai mare bucată de probă. Urmând această regulă empirică în tabelul de mai jos este indicat numărul de bile de măcinare necesar funcție de dimensiunea bilelor și incintelor de măcinare. Pentru a măcina, de exemplu, 50 ml dintr-o probă formată din particule de 3 mm, se recomandă o incintă de 125 ml și bile de cel puțin 10 mm. Conform tabelului sunt necesare 30 de bile de măcinare.
| Volum nominal incintă de măcinare |
Volum probă | Dimensiune max. probă | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | până la ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | până la ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
*Încărcătura de bile recomandată (bucăți)
Tabelul prezintă încărcătura recomandată (în bucăți) de bile de măcinare de diferite dimensiuni în raport cu volumul borcanului de măcinare, cantitatea de probă și dimensiunea maximă de alimentare.
Moară planetară cu bile PM 200 Probe Tipice
Morile planetare cu bile RETSCH sunt perfect adecvate pentru reducerea dimensiunii, de exemplu, a aliajelor, bentonitei, oaselor, fibrelor de carbon, catalizatorilor, celulozei, clincherului de ciment, ceramicii, cărbunelui, produselor chimice, mineralelor, cărbunelui, cocsului, compostului, betonului, deșeurilor electronice, fibrelor, sticlelor, hidroxiapatită, minereu de fier, caolin, calcar, oxizi metalici, minerale, minereuri, vopsele și lacuri, hârtie, pigmenți, materiale vegetale, polimeri, cuarț, semințe, pietre semiprețioase, nămol de epurare, zgură, soluri, țesuturi, tutun, mostre de deșeuri, lemn etc.
Mediu-dur: biomasă
incinte de 125 ml din inox
7 x 20 mm bile inox
15 min la 500 rpm
Casant: tin sulfide
incinte de măcinare de 125 ml din agat
50 x 10 mm bile din agat
60 min la 550 rpm
pauze de 10 min cu sens invers de măcinare
Fibros: paie
incinte de măcinare de 125 ml din oxid de zirconiu
50 x 10 mm bile din oxid de zirconiu
40 min la 300 rpm
pauze de 10 min cu sens invers de măcinare
Dur: natural rocks
incinte de măcinare de 125 ml din inox
7 x 20 mm bile din inox
10 min la 420 rpm
Pentru a găsi cea mai bună soluție de măcinare accesați baza noastră de date
Moară planetară cu bile PM 200 Principiu de funcţionare
În moara planetară cu bile incintele de măcinare sunt dispuse excentric pe un "disc solar". Discul se rotește în sens opus mișcării incintelor de măcinare, în raport de 1:-2. Bilele din incinte sunt supuse unor mișcări de rotație suprapuse, așa-numitele forțe Coriolis.
Diferența de viteză dintre bile și incintele de măcinare produce o interacțiune între forțele de frecare și de impact care eliberează energii dinamice ridicate. Interacțiunea dintre aceste forțe are ca rezultat un grad ridicat și foarte eficient de reducere a dimensiunilor în moara planetară cu bile.
Moară planetară cu bile PM 200 Date tehnice
| Aplicaţii | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding |
|---|---|
| Domenii in care se utilizeaza | agricultura, biologie, industria chimica, materiale de constructii / electronice, mediu / reciclare, geologie / metalurgie, sticla / ceramica, medicina / farmaceutice |
| Material probă | moale, dur, fragil, fibros - ud sau uscat |
| Principiul de reducere a dimensiunii | impact, frecare |
| Dimens. max. probă* | 4 mm |
| Finețe finală* | 1 µm, pentru macinare coloidală 0.1 µm |
| Volum/masă probă admisă* | max. 2 x 50 ml |
| Posturi de macinare | 2 |
| Rata de viteză | 1 : -2 |
| Viteza roții solare | 100 - 650 min-1 |
| Diametrul efectiv al roții solare | 157 mm |
| Acceleratie | 37.1 g |
| Tipul incintelor de măcinare | EasyFit, optional areation covers, safety closure devices |
| Material de constructie a elementelor de macinare | hardened steel, stainless steel, tungsten carbide, agate, sintered aluminium oxide, silicon nitride, zirconium oxide |
| Dimensiuni recipiente de macinare | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml |
| Stackable grinding jars | 12 ml / 25 ml |
| Setarea timpului de macinare | digital, de la 00:00:01 la 99:59:59 |
| Operare interval | da, cu inversarea sensului de rotatie |
| Durată interval | 00:00:01 la 99:59:59 |
| Durata pauzei | 00:00:01 la 99:59:59 |
| POS-uri stocabile | 10 |
| Măsurarea energiei posibile de intrare | da |
| Interfață | RS 232 / RS 485 |
| Antrenare | motor asincron cu convertizor de frecvență |
| Putere motor | 750 W |
| Alimentare electrica | 230 V, 50 Hz |
| Conectare sursă de alimentare | monofazic |
| Putere instalata | ~ 1250 W (VA) |
| Grad de protecție | IP 30 |
| W x H x D (închis) | 640 x 480 (780) x 420 mm |
| Masa netă | ~ 76 kg |
| Standard | CE |
| Brevet / brevet instalație | SafetySlider (DE 202008008473) |
Moară planetară cu bile PM 200 Descărcări

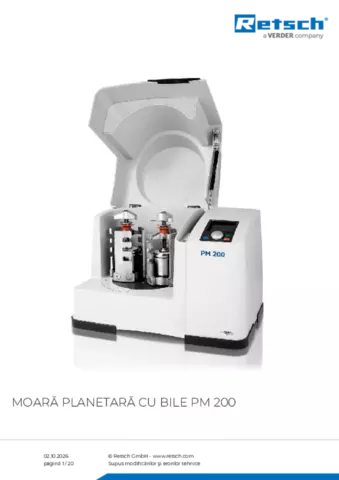

Fișă de produs PM 200
