De Planetaire Kogelmolen PM 200 is een krachtig tafelmodel met 2 Slijp stations voor Slijp potten met een nominaal volume van 12 ml tot 125 ml.
De extreem hoge centrifugale krachten van Planetaire Kogelmolens resulteren in zeer hoge verpulveringsenergie en dus korte Slijp tijden.
De PM 200 is te vinden in vrijwel alle industrieën waar het kwaliteitscontrole proces de hoogste eisen stelt aan zuiverheid, snelheid, fijnheid en reproduceerbaarheid.
De molen is bij uitstek geschikt voor taken in onderzoek zoals mechanochemie (mechano-synthese, mechanische legering en mechanokatalyse), of ultrafijn colloïdaal Slijpen op nanometer schaal, evenals voor routinematige taken zoals het mengen en homogeniseren van zachte, harde, breekbare of vezelige materialen.
Twee Slijp stations voor standaard toepassingen
- Max. snelheid 650 tpm
- Tot 10 mm voergrootte en 0,1 μm eindfijnhd
- 2 Slijp stations voor potten van 12 ml tot 125 ml, potten van 12 en 25 ml kunnen gestapeld worden (elk twee potten)
- GrindControl om temperatuur en druk in de pot te meten.
- Beluchtingsdeksels om de atmosfeer in de pot te controleren
- Opbergbare SOP's en cyclusprogramma's, 5 verschillende potmaterialen voor droog en nat Slijpen
Snel & krachtig
- Deeltjesgrootte-verkleining tot in het submicron bereik zonder productverlies
- Bij natvermaling worden deeltjesgroottes in het nanometer bereik behaald (<100 nm)
- Variabele snelheid van 100 tot 650 tpm,
snelheidsverhouding 1:-2 - Malen met tot 33.3 x g-kracht
- Batchgewijze verwerking met maximaal 2 x 50 ml monster
- Breed scala aan materialen voor contaminatievrij Slijpen
Planetaire kogelmolen PM 200 Reproduceerbaarheid, veiligheid en makkelijke bediening
- Reproduceerbare resultaten dankzij snelheidscontrole
- Makkelijk en veilig vastklemmen van de maalbekers
- De Safety Slider voorkomt dat de machine start zonder veilig vastgeklemde maalbekers
- Perfecte stabiliteit dankzij FFCS technology
- Innovatief tegengewicht en onbalans sensor voor onbewaakte werking
- Comfortabele parameter instelling via scherm en ergonomische 1-knops bediening
- Automatische maalruimte-ventilatie
- 10 maalprogramma's (SOPs) kunnen opgeslagen worden, programmeerbare starttijd
- Stroomuitval backup verzekert opslag van de resterende procestijd
Instellingen & Opties
- Droog en nat malen zijn mogelijk
- Geschikt voor lange duurvermalingen, 99 u max.
- Interval werking voor afkoel-onderbrekingen
- Richtingsomkeer helpt om aankoek-effecten te verminderen
Het beste alternatief voor een Retsch planetaire kogelmolen? Een Retsch kogeltrilmolen.
Geniet van de bijzonder ergonomische bediening in combinatie met de mogelijkheid om dezelfde fijnheid tot op nanometer schaal te bereiken.
Planetaire kogelmolen PM 200 Veiligheid voorop: Jar Clamping
De werking van de RETSCH planetaire kogelmolens is bijzonder veilig. Ze zijn voorzien van een robuuste Safety Slider die ervoor zorgt dat de molen pas gestart kan worden nadat de maalpot stevig is bevestigd met een kleminrichting. Het zelfwerkende slot zorgt ervoor dat de pot goed en veilig zit. Dit beproefde solide mechanische systeem is minder storingsgevoelig dan elektronische oplossingen - de gebruiker heeft op elk moment volledige toegang tot het monster. Wanneer een elektronisch systeem uitvalt, is het bijvoorbeeld niet mogelijk om de potten te ontgrendelen.
Planetaire kogelmolen PM 200 Nat en nano-schaal Slijpen met de PM 200
Nat malen wordt gebruikt om deeltjesgroottes van minder dan 5 μm te verkrijgen, omdat kleine deeltjes de neiging hebben om te worden opgeladen op hun oppervlak en te agglomereren, wat verder malen in de droge modus moeilijk maakt. Door toevoeging van een vloeistof of dispergeermiddel kunnen de deeltjes gescheiden worden gehouden. Om zeer fijne deeltjes van 100 nm of minder (malen op nanoschaal) te produceren door natte vermaling, is wrijving in plaats van impact vereist. Dit wordt bereikt door een groot aantal kleine maalkogels te gebruiken die een groot oppervlak en veel wrijvingspunten hebben. Het ideale vulniveau van de pot moet voor 60% uit kleine maalkogeltjes bestaan. Voor meer informatie over maalpotvulling, nat malen en monsterverzamelen, bekijk de video.
De video toont nat Slijpen in de Planetaire kogelmolen PM 100.
De grafiek toont het resultaat van het Slijpen van bariumtitanaat bij 500 omw/min in de PM 200. Na 5 uur verpulveren in heptaan en oliezuurmengsel met 0,5 mm Slijpen, werd de D90-waarde van het oorspronkelijke monster verlaagd van 15 μm naar 95 nm.
Slijpen van bariumtitanaat in heptaan- en oliezuurmengsel met 0,5 mm Slijpende kogels.
Blauwe curve: origineel monster; groene curve: verpulverd monster na 5 uur.
Planetaire kogelmolen PM 200 EasyFit maalbekers voor uitstekende resultaten
De prestaties en het resultaat van monstervoorbereiding worden ook bepaald door de keuze van de Slijpende pot en de kogellading. De EasyFit-serie potten is speciaal ontworpen voor extreme werkomstandigheden, zoals langdurige proeven, zelfs bij maximale snelheid van 800 tpm, nat Slijpen, hoge mechanische belastingen en maximale snelheden, evenals voor mechanische legering. Deze lijn potten is geschikt voor alle RETSCH planetaire Kogelmolens.
De nieuwe EasyFit Slijpen pottenserie heeft een structuur op de bodem van de 50-500 ml potten genaamd Advanced Anti-Twist (AAT). Dit zorgt ervoor dat de potten stevig worden bevestigd zonder het risico van verdraaien, zelfs bij hoge snelheid, en dat slijtage drastisch wordt verminderd. Het veilig klemmen van de potten wordt veel gemakkelijker: om de juiste klempositie te vinden, is een maximale draai van 60° vereist.
De geometrie van de EasyFit-potten in de maten 50 ml en 250 ml is vergroot in diameter en verlaagd in hoogte in vergelijking met de vorige quot; & quot; modellen. Dit biedt twee voordelen: betere slijpresultaten en verwisselbare dekseldiameters, omdat er slechts drie afmetingen zijn voor het hele slijpbereik Slijpen. Diameter /
- Diameter 1: Slijpende potten van 12 ml en 25 ml
- Diameter 2: Slijpende potten van 50 ml, 80 ml en 125 ml
- Verkrijgbare potmaten: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
- Innovatieve Advanced Anti-Twist (AAT) functie zorgt voor veilige plaatsing van maalbekers
- Hoge flexibiliteit dankzij drie deksel-afmetingen voor alle zeven de maalbekervolumes
- Druk- en stof-dichte O-ring voorkomt materiaalverlies
- Maalbekers en kogels beschikbaar in 5 materialen: gehard roestvrij staal, wolframcarbide, agaat, gesinterd aluminium oxide, zirconiumoxide
- Roestvrijstalen beschermende mantel voor agaat, gesinterd aluminiumoxide, zirconiumoxide en wolframcarbide maalbekers
- Een groef tussen de maalpot en het deksel zorgen voor makkelijk openen van het deksel, bvb. met behulp van een spatel, ingeval van onderdruk effecten binnenin de maalpot
Maalbekers en deksels voor speciale toepassingen
Voor colloïdale of natte vermaling wordt het gebruik van een speciale veiligheidsklem aanbevolen
Het speciale vergrendelingssysteem is ontworpen voor ergonomische bediening
Beluchtingsdeksels zijn ontworpen om te werken onder inerte atmosfeer, bijvoorbeeld wanneer zuurstof het maalproces zou kunnen beïnvloeden of de mechanosythese. Het deksel maakt het mogelijk om gassen zoals argon of stikstof in de maalbeker te brengen.
Beluchtingsdeksel
Video: Beluchtingsdeksel
Planetaire kogelmolen PM 200 Aanbevolen maalbeker vullingen
Om optimale Slijpen te verkrijgen, moet de grootte van de pot worden aangepast aan de te verwerken hoeveelheid monster. De Slijpen zijn idealiter 3 keer groter dan het grootste monsterstuk. Volgens deze vuistregel wordt het aantal Slijpen voor elke kogelgrootte en potvolume aangegeven in de onderstaande tabel. Om bijvoorbeeld 50 ml van een monster bestaande uit 3 mm deeltjes te verpulveren, worden een pot van 125 ml en Slijpen van ten minste 10 mm of groter aanbevolen. Volgens de tabel zijn 30 Slijpen nodig.
| Maalbeker nominaal volume |
Monsterhoeveelheid | Max. invoergrootte | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | tot ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | tot ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
*Aanbevolen kogelvulling (aantal)
De tabel toont de aanbevolen maalkogel vulling (in aantallen) van kogels van verschillende grootte in verhouding tot het maalpotvolume, de monsterhoeveelheid en de maximale invoergrootte.
Planetaire kogelmolen PM 200 Typische Monster Materialen
RETSCH planetaire kogelmolens zijn perfect geschikt voor verkleining van bijvoorbeeld legeringen, bentoniet, botten, koolstofvezels, katalysatoren, cellulose, cementklinker, keramiek, houtskool, chemische producten, kleimineralen, steenkool, cokes, compost, beton, elektronisch schroot, vezels, glas, gips, haar, hydroxyapatiet, ijzererts, kaolien, kalksteen, metaaloxiden, mineralen, ertsen, verven en lakken, papier, pigmenten, plantaardige materialen, polymeren, kwarts, zaden, halfedelstenen, zuiveringsslib, slakken, bodems, weefsel, tabak, afvalmonsters, hout, enz.
medium hard: biomassa
125 ml roestvrijstalen Slijp potten
7 x 20 mm roestvrijstalen Slijp kogels
15 min bij 500 rpm
breekbaar: tin sulfide
125 ml agaat Slijpen potten
50 x 10 mm agaat Slijpen kogels
60 min bij 550 rpm
10 min intervallen en richtingomkering
vezelig: stro
125 ml zirkoniumoxide Slijpen potten
50 x 10 mm zirkoniumoxide Slijpen kogels
40 min bij 300 rpm
10 min intervallen en richtingomkering
hard: natuurlijke rotsen
125 ml roestvrijstalen Slijp potten
7 x 20 mm roestvrijstalen Slijp kogels
10 min bij 420 tpm
Bezoek onze toepassingsdatabase om de beste oplossing voor uw monstervoorbereiding of analyse te vinden.
Planetaire kogelmolen PM 200 Principe
De maalbekers staan excentrisch op de zonneschijf van de planetaire kogelmolen. De draairichting van de zonneschijf is omgekeerd aan deze van de maalstations, in een verhouding van 1:-2.
De maalkogels in de maalbekers worden onderworpen aan de samengestelde rotatiebewegingen, de zgn. Corioliskrachten. De snelheidsverschillen tussen de kogels en de recipiënten veroorzaken een interactie tussen wrijving- en impactkrachten, waarbij hoge dynamische energieën vrijkomen. De wisselwerking tussen deze krachten levert de hoge en efficiënte graad van vermaling van de planetaire kogelmolen.
Planetaire kogelmolen PM 200 Technische Gegevens
| Toepassingen | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding |
|---|---|
| Toepassingsdomein | landbouw, biologie, chemie, bouwmaterialen, engineering / electronica, milieu/ recycling, geologie / metallurgie, glas / keramiek, geneesmiddelen / farmaceutica |
| Toevoermateriaal | zacht, hard, breekbaar, vezelig - droog of nat |
| Maalprincipe | impact, wrijving |
| Korrelgrootte materiaal* | 4 mm |
| Eindfijnheid* | 1 µm, voor colloidale vermalingen 0.1 µm |
| Batchgrootte / Toevoerhoeveelheid* | max. 2 x 50 ml |
| Aantal maalstations | 2 |
| Snelheidsverhouding | 1 : -2 |
| Snelheid zonneschijf | 100 - 650 min-1 |
| Effectieve diameter zonneschijf | 157 mm |
| G-kracht | 37.1 g |
| Maalbekertypes | EasyFit, optional areation covers, safety closure devices |
| Materiaal van maalwerktuigen | hardened steel, stainless steel, tungsten carbide, agate, sintered aluminium oxide, silicon nitride, zirconium oxide |
| Maalbeker maten | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml |
| Stackable grinding jars | 12 ml / 25 ml |
| Instelling maalduur | digitaal, 00:00:01 to 99:59:59 |
| Interval werking | ja, met omkering van draairichting |
| Interval tijd | 00:00:01 tot 99:59:59 |
| Pauzetijd | 00:00:01 tot 99:59:59 |
| Programma's (SOPs) | 10 |
| Meting van input-energie mogelijk | Ja |
| Interface | RS 232 / RS 485 |
| Aandrijving | 3-fasen asynchroon motor met frequentie omvormer |
| Aandrijfvermogen | 750 W |
| Gegevens electriciteit | verschillende spanningen |
| Aansluiting electriciteit | mono fase |
| Vermogen | ~ 1250 W (VA) |
| Beschermingsklasse | IP 30 |
| B x H x D gesloten | 640 x 480 (780) x 420 mm |
| Netto gewicht | ~ 76 kg |
| Standaarden | CE |
| Patent / Gebruiks-patent | SafetySlider (DE 202008008473) |
Planetaire kogelmolen PM 200 Downloads

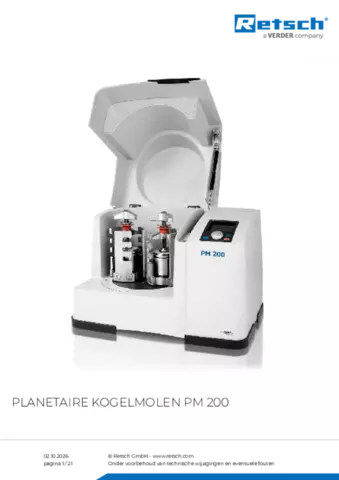

Productinformatieblad PM 200
