A PM 200 bolygó golyósmalom egy nagy teljesítményű, 2 őrlőállomással rendelkező asztali modell 12 ml és 125 ml névleges térfogatú edények őrléséhez.
A bolygó golyósmalmok rendkívül nagy centrifugális ereje nagyon nagy porlasztási energiát és ezáltal rövid őrlési időt eredményez.
A PM 200 gyakorlatilag minden olyan iparágban megtalálható, ahol a minőségellenőrzési folyamat a legmagasabb követelményeket támasztja a tisztaság, a sebesség, a finomság és a reprodukálhatóság tekintetében.
A malom kiválóan alkalmas olyan kutatási feladatokra, mint a mechanokémia (mechanoszintézis, mechanikai ötvözés és mechanokatalízis), vagy ultrafinom kolloid őrlés nanométeres skálán, valamint olyan rutinfeladatokra, mint a lágy, kemény, rideg vagy szálas anyagok keverése és homogenizálása."
Két csiszolóállomás a standard alkalmazásokhoz
- Maximális fordulatszám 650 fordulat/perc
- Akár 10 mm-es adagolási méret és 0,1 µm-es végső finomságig
- 2 őrlőállomás 12 ml-től 125 ml-ig terjedő tégelyekhez, 12 és 25 ml-es tégelyek egymásra helyezhetők (egyenként két tégely).
- GrindControl a hőmérséklet és a nyomás mérésére az edényben.
- légtelenítő fedelek az üveg belsejében lévő légkör szabályozására
- Tárolható SOP-ok és ciklusprogramok, 5 különböző edényanyag száraz és nedves őrléshez
Gyors és erős
- Veszteségmentes méretcsökkentés egészen a szubmikronos tartományba
- A nedves őrléssel a nanométeres tartományba eső részecskeméret érhető el (<100 nm)
- Változó fordulatszám 100 és 650 fordulat/perc között,
fordulatszám arány 1:-2 - Őrlés a gravitáció 33,3-szoros gyorsulásával
- Tételes feldolgozás max. 2 x 50 ml minta
- Anyagok széles választéka a szennyeződésmentes őrléshez.
PM 200 Bolygóműves-golyós malom Reprodukálhatóság, biztonság és könnyű kezelhetőség
- Reprodukálható eredmények a sebességszabályozásnak köszönhetően
- Az őrlőedények egyszerű és biztonságos rögzítése
- A biztonsági csúszka megakadályozza a gép elindítását biztonságosan rögzített edények nélkül.
- Tökéletes stabilitás a laboratóriumi padon a FFCS technológiának köszönhetően
- Innovatív ellensúly- és kiegyensúlyozatlanság-érzékelő a felügyelet nélküli működéshez
- Kényelmes paraméterbeállítás a kijelzőn keresztül és ergonomikus 1 gombos működtetés
- Automatikus csiszolókamra-szellőztetés
- 10 SOP tárolható, programozható indítási idő
- Az áramkimaradás biztonsági mentés biztosítja a fennmaradó feldolgozási idő tárolását
Beállítások és beállítások
- Száraz és nedves őrlés lehetséges
- Alkalmas hosszú távú kísérletekhez, max. 99 óra.
- Az intervallumos működés lehetővé teszi a hűtési szüneteket
- Az irányváltás segít minimalizálni az összecsapódási hatásokat
A legjobb alternatíva a Retsch bolygó golyósmalomhoz? Egy Retsch kegolyósmalom.
Használja ki a különösen ergonomikus kezelhetőség előnyeit, miközben a nanométeres tartományig azonos finomságokat érhet el.
PM 200 Bolygóműves-golyós malom Első a biztonság: Befőttesüveg rögzítés
A RETSCH bolygókerekes golyósmalmok üzemeltetése különösen biztonságos. Robusztus biztonsági csúszka van rajtuk, amely biztosítja, hogy a malmot csak akkor lehet elindítani, ha az őrlőedényt egy szorítószerkezettel biztonságosan rögzítették. Az önműködő zár biztosítja, hogy az őrlőedény helyesen és biztonságosan üljön. Ez a bevált, szilárd mechanikus rendszer kevésbé meghibásodásra hajlamos, mint az elektronikus megoldások - a felhasználó bármikor teljes mértékben hozzáférhet a mintához. Az elektronikus rendszer meghibásodása esetén például nem lehet feloldani a befőttesüvegeket.
PM 200 Bolygóműves-golyós malom Nedves és nanoméretű őrlés a PM 200-zal
A nedves őrlést 5 µm alatti szemcseméret elérésére használják, mivel a kis szemcsék hajlamosak feltöltődni a felületükön és agglomerálódni, ami megnehezíti a száraz üzemmódban történő további őrlést. Folyadék vagy diszpergálószer hozzáadásával a részecskék elkülönítve tarthatók.
Nedves őrléssel történő nagyon finom, 100 nm-es vagy annál kisebb részecskék (nanoméretű őrlés) előállításához inkább súrlódásra, mint ütésre van szükség. Ezt nagyszámú kis őrlőgolyó alkalmazásával érik el, amelyek nagy felülettel és sok súrlódási ponttal rendelkeznek. A tégely ideális töltöttségi szintjének 60 %-ban kis őrlőgolyókból kell állnia.
A tégelyek töltéséről, a nedves őrlésről és a minta visszanyeréséről további részletekért nézze meg a videót.
A videó a PM 100 bolygóbolygómalomban történő nedves őrlést mutatja.
Az ábra a bárium-titanát 500 fordulat/perc fordulatszámon történő őrlésének eredményét mutatja a PM 200-ban. Heptán és olajsav keverékében, 0,5 mm-es őrlőgolyókkal végzett 5 órás porlasztás után az eredeti minta D90 értéke 15 µm-ről 95 nm-re csökkent.
Bárium-titanát őrlése heptán és olajsav keverékében 0,5 mm-es őrlőgolyókkal.
Kék görbe: eredeti minta; zöld görbe: porított minta 5 óra után.
PM 200 Bolygóműves-golyós malom EasyFit őrlőedények a kiváló eredményekért
Az egész EasyFit palack-sorozatot kifejezetten olyan extrém munkakörülményekhez tervezték, mint például a hosszú távú vizsgálatok, akár 800 rpm-es maximális sebességgel, nedves csiszolás, nagy mechanikai terhelések és maximális sebességek, valamint a mechanikai ötvözéshez. Ez a palack-sorozat minden RETSCH bolygó golyósmalmokhoz alkalmas. Ez biztosítja, hogy a palackok szorosan rögzítve legyenek, még nagy sebességgel is. Az új EasyFit palack-sorozat a 50-500 ml-es palackok alsó részén egy szerkezettel rendelkezik, melyet úgy hívnak Advanced Anti-Twist (AAT).
- Átmérő 1: 12 ml és 25 ml csiszolóedények
- Átmérő 2: 50 ml, 80 ml és 125 ml csiszolóedények
- Kapható üvegméretek: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
- Az innovatív Advanced Anti-Twist (AAT) funkció biztosítja az őrlőedények biztonságos illeszkedését.
- Nagyfokú rugalmasság, mivel mind a hét befőttesüvegmérethez háromféle fedőméret áll rendelkezésre
- Nyomás- és porálló O-gyűrűs tömítés megakadályozza az anyag kifolyását
- A tégelyek és golyók 5 anyagból állnak rendelkezésre: edzett rozsdamentes acél, volfrámkarbid, achát, szinterezett alumínium-oxid, cirkónium-oxid.
- Rozsdamentes acél védőköpeny achát, szinterezett alumínium-oxid, cirkónium-oxid és volfrámkarbid őrlőedényekhez
- Az edénytest és a fedél közötti horony lehetővé teszi a fedél könnyű kinyitását, pl. egy spatula segítségével, ha az edény belsejében alulnyomás lép fel.
Befőttesüvegek és fedelek speciális alkalmazásokhoz
Kolloidos vagy nedves őrléshez speciális zárószerkezettel ellátott őrlőedény használata ajánlott.
A speciális zárószerkezetet ergonomikus kezelésre tervezték.
A levegőztetőfedelek inert atmoszféra alatti munkavégzésre szolgálnak, például ha az oxigén befolyásolhatja az őrlési folyamatot vagy a mechanoszintézist. A fedelek lehetővé teszik olyan gázok, mint az argon vagy a nitrogén bevezetését az őrlőedénybe.
Szellőzőfedél
Videó: Szellőzőfedél
PM 200 Bolygóműves-golyós malom Ajánlott befőttesüveg töltelékek
Az optimális őrlési eredmények elérése érdekében az edény méretét a feldolgozandó minta mennyiségéhez kell igazítani. Az őrlőgolyók mérete ideális esetben 3-szor nagyobb, mint a legnagyobb mintadarab mérete. Ezt az ökölszabályt követve az alábbi táblázatban az egyes golyóméretekhez és edénytérfogatokhoz tartozó őrlőgolyók száma szerepel. Például egy 3 mm-es részecskékből álló minta 50 ml-es porításához 125 ml-es edény és legalább 10 mm-es vagy nagyobb méretű őrlőgolyók használata ajánlott. A táblázat szerint 30 őrlőgolyóra van szükség.
| Csiszolóedény névleges térfogat |
Minta mennyisége | Max. adagolási méret | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | max. ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | max. ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
*Ajánlott golyótöltet (darab)
A táblázat a különböző méretű őrlőgolyók ajánlott tölteteit (darabokban) mutatja az őrlőedény térfogatához, a minta mennyiségéhez és a maximális adagolási mérethez viszonyítva.
PM 200 Bolygóműves-golyós malom Tipikus mintaanyagok
A RETSCH bolygó golyós malmok tökéletesen alkalmasak például ötvözetek, bentonit, csontok, szénszálak, katalizátorok, cellulóz, cementklinker, kerámia, faszén, vegyi termékek, agyagásványok, szén, koksz, komposzt, beton, elektronikai hulladékok aprítására, szálak, üveg, gipsz, haj, hidroxiapatit, vasérc, kaolin, mészkő, fémoxidok, ásványok, ércek, festékek és lakkok, papír, pigmentek, növényi anyagok, polimerek, kvarc, magvak, féldrágakövek, szennyvíziszap, salak, talajok, szövetek, dohány, hulladékminták, fa stb.
Közepesen kemény: biomassza
125 ml-es rozsdamentes acél őrlőedények
7 x 20 mm-es rozsdamentes acél őrlőgolyók
15 perc 500 rpm
Törékeny: tin sulfide
125 ml-es achát őrlőedények
50 x 10 mm-es achát őrlőgolyók
60 perc 550 fordulat/percnél
10 perces szünetek és irányváltás
Rostos: szalma
125 ml cirkónium-oxid őrlőedények
50 x 10 mm-es cirkónium-oxid őrlőgolyók
40 perc 300 rpm-nél
10 perces szünetekkel és irányváltással.
Kemény: természetes kőzetek
125 ml-es rozsdamentes acél őrlőedények
7 x 20 mm-es rozsdamentes acél őrlőgolyók
10 perc 420 fordulat/perc fordulatszámon.
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
PM 200 Bolygóműves-golyós malom Működési elv
Az őrlőedény excentrikus módon van felhelyezve a bolygóműves-golyós malom "Nap-tárcsájára". A "Nap-tárcsa" és a ("bolygó") őrlőedény ellentétes irányú forgása fordulatszámának aránya 1:-2. Az őrlőedényben lévő őrlőgolyókat az ún. Coriolis-erők bonyolult rotációs mozgásra kényszerítik.
A golyók és az edény eltérő sebessége a súrlódási és az ütközési hatások olyan kölcsönhatását hozza létre, mely nagy mozgási energiákat szabadít fel. Ezen erők összjátéka eredményezi a bolygóműves-golyós malmok nagy és rendkívül hatékony mértetcsökkentő képességét.
PM 200 Bolygóműves-golyós malom Műszaki adatok
| Alkalmazások | porlasztás, keverés, homogenizálás, kolloid fésülés, mechanikus ötvözet, mechanosynthesis, nano csiszolás |
|---|---|
| Alkalmazási terület | mezőgazdaság, biológia, kémia, építőanyagok, mérnöki / elektronikai, környezetvédelmi / újrahasznosítás, geológia / metallurgia, üveg / kerámia, orvostudomány / gyógyszeripar |
| Minta jellege | kemény, rideg, lágy, rostos - száraz vagy nedves |
| Aprítási technika | ütközés, súrlódás |
| Betölthető max. méret* | 4 mm |
| Végfinomság* | 1 µm, kolloidőrlésnél 0,1 µm |
| Sarzs/betölthető mennyiség* | max. 2 x 50 ml |
| Őrlőhelyek száma | 2 |
| Fordulatszámarány | 1 : -2 |
| Nap-tárcsa fordulatszáma | 100 - 650 perc-1 |
| Nap-tárcsa effektív átmérője | 157 mm |
| Gyorsulás | 37.1 g |
| Őrlőedény típusa | EasyFit, opcionális beltéri burkolatok, biztonsági záróberendezések |
| Őrlőszerszámok anyaga | achát, cirkónium-oxid, keményacél, rozsdamentes acél, szilícium-nitrid, szinterelt korund, wolfram-karbid |
| Őrlőedények térfogatai | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml |
| Stackable csiszoló edények | 12 ml / 25 ml |
| Őrlési idő | digitális, 00:00:01 - 99:59:59 között |
| Szakaszos működés | igen, forgásirány megfordításával |
| Őrlési időszakasz | 00:00:01 - 99:59:59 között |
| Megszakítási időszakasz beállítható | 00:00:01 - 99:59:59 között |
| Eltárolható módszerek (SOP) száma | 10 |
| Bevitt energia mérése lehetséges | igen |
| Digitális csatlakozási helyek | RS 232 / RS 485 |
| Meghajtás | 3-fázisú aszinkron-motor frekvenciaváltóval |
| Teljesítményfelvétel | 750 W |
| Elektromos hálózat feszültsége | különböző feszültségértékek |
| Hálózati csatlakozás | 1-fázis |
| Teljesítményfelvétel | ~ 1250 W (VA) |
| Védelem módja | IP 30 |
| Méretek (zárva) szél x mag x mély |
640 x 480 (780) x 420 mm |
| Súly, netto | ~ 76 kg |
| Szabványok | CE |
| Szabadalom | SafetySlider (DE 202008008473) |
PM 200 Bolygóműves-golyós malom Letöltések

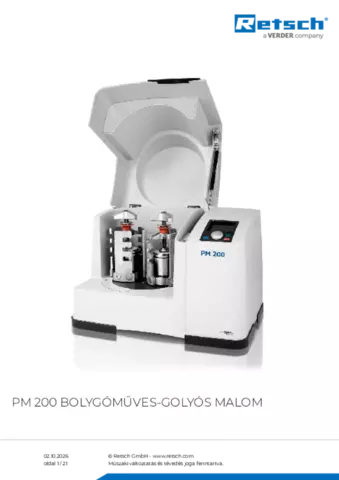

Termék adatlap PM 200
