Планетарная шаровая мельница PM 200 это мощная настольная модель с двумя размольными станциями для размольных стаканов с номинальным объёмом от 12 мл до 125 мл
Чрезвычайно высокие центробежные силы, действующие в планетарных шаровых мельницах, приводят к очень большой энергии и короткому времени измельчения.
Мельницу PM 200 можно встретить практически во всех отраслях промышленности, где к процессу контроля качества предъявлены самые высокие требования к чистоте, скорости, тонкости и воспроизводимости.
Мельница идеально подходит для таких исследовательских задач, как механохимия (механосинтез, механическое легирование и механокатализ) или сверхтонкое коллоидное измельчение в нанометровом диапазоне, а также для рутинных задач, таких как смешивание и гомогенизация мягких, твёрдых, хрупких или волокнистых материалов.
Две станции Шлифования для стандартного применения
- Макс. скорость 650 об/мин
- Размер подачи до 10 мм и конечная тонкость 0,1 мкм
- 2 станции Шлифования для банок от 12 мл до 125 мл, банки по 12 и 25 мл можно укладывать (по две банки)
- GrindControl для измерения температуры и давления внутри банки.
- Аэрационные крышки для контроля атмосферы внутри банки
- Хранимые сопки и циклические программы, 5 различных баночных материалов для сухого и мокрого Шлифования
Быстрая и Мощная
- Измельчение без потерь до субмикронного диапазона
- При коллоидном измельчении в присутствии жидкости можно достичь нанометрического диапазона (<100 нм)
- Регулируемая скорость от 100 до 650 об/мин,
соотношение скоростей 1:-2 - Измельчение с ускорением до 33,3 x ускорение силы тяжести
- Порционная загрузка объёмом 2 x 50 мл образца
- Широкий выбор материалов размольной гарнитуры для измельчения без намола
Планетарная шаровая мельница PM 200 Воспроизводимость, безопасность и простота в обращении
- Воспроизводимые результаты благодаря системы контроля скорости
- Простая и надёжная фиксация размольных стаканов
- Слайдер безопасности для автоматического контроля правильности установки размольного стакана
- Абсолютная устойчивость на рабочем столе благодаря ПКСД технологии
- Инновационный противовес и датчик дисбаланса для возможности безопасной работы без присутствия лаборанта
- Удобное однокнопочное управление с графическим дисплеем
- Удобное однокнопочное управление с графическим дисплеем
- Встроенная память для хранения до десяти комбинаций параметров измельчения
- Защита от сбоев питания гарантирует сохранение в памяти прибора оставшегося времени измельчения при нештатном отключении электроэнергии
Настройки и Опции
- Подходит для сухого и мокрого измельчения
- Подходит для длительных операций, 99:59:59 ч максимум.
- Измельчения с интервалами с остановками для охлаждения
- Изменение направления вращения помогает минимизировать эффект спекания
Лучшая альтернатива Планетарной шаровой мельнице Retsch?
Преимущество особенно эргономичной управляемости при достижении тех же тонкостей вплоть до нанометрового диапазона.
Планетарная шаровая мельница PM 200 Безопасность на первом месте: Фиксация стаканов
Эксплуатация планетарных шаровых мельниц RETSCH особенно безопасна. Они оснащены слайдером безопасности, который обеспечивает запуск мельницы только после надёжной фиксации размольного стакана с помощью зажимного устройства. Автоматическая блокировка обеспечивает правильную и надёжную установку размольного стакана. Эта проверенная надёжная механическая система менее подвержена сбоям, чем электронные решения - пользователь имеет полный доступ к образцу в любое время. Когда, к примеру, электронная система выходит из строя, то разблокировать размольные стаканы невозможно.
Планетарная шаровая мельница PM 200 Мокрое и наноизмельчение с помощью PM 200
Мокрое измельчение используется для получения частиц размером менее 5 мкм, так как мелкие частицы имеют тенденцию заряжаться на своей поверхности и агломерироваться, что затрудняет дальнейшее измельчение в сухом режиме. При добавлении жидкости или диспергатора частицы можно предотвратить образования агломератов.
Для получения очень тонких частиц размером 100 нм и менее ( наноизмельчение) методом мокрого измельчения необходимо трение, а не удар. Это достигается за счет использования большого количества мелких мелющих шаров, которые имеют большую поверхность и много точек соприкосновения. В идеале не менее 60% объёма размольного стакана должно быть заполнено мелкими размольными шарами.
Для получения более подробной информации о заполнении стакана, мокром измельчении и извлечении образца посмотрите видеоролик.
На видео показано мокрое измельчение в планетарной шаровой мельнице PM 100.
На графике показан результат измельчения в PM 200 титаната бария при скорости 500 об/мин. После 5 ч измельчения в смеси гептана и олеиновой кислоты с использованием мелющих шаров диаметром 0,5 мм значение D90 исходного образца уменьшилось с 15 мкм до 95 нм.
Измельчение титаната бария в смеси гептана и олеиновой кислоты в комплекте с мелющими шарами диаметром 0,5 мм.
Синяя кривая: исходный образец; зелёная кривая: образец после 5 ч измельчения.
Планетарная шаровая мельница PM 200 Банки Шлифования EasyFit для достижения отличных результатов
Производительность и результат приготовления проб определяются также выбором банок для Шлифования и их шаровым зарядом. Линейка банок EasyFit была специально разработана для экстремальных условий работы, таких как длительные испытания, даже при максимальной скорости 800 об/мин, мокрое Шлифование, высокие механические нагрузки и максимальные скорости, а также для механического легирования. Эта линейка банок подходит для всех планетарных Шаровых мельниц Retsch.
Новая серия банок EasyFit имеет структуру на дне банок объемом 50-500 мл под названием Advanced Anti-Twist (AAT). Это обеспечивает плотную фиксацию банок без риска скручивания, даже на высокой скорости, и резкое снижение износа. Надежный зажим банок значительно облегчается: чтобы найти правильное положение зажима, требуется максимальная скручиваемость 60°.
Геометрия банок EasyFit размером 50 мл и 250 мл была увеличена в диаметре и уменьшена в высоту по сравнению с предыдущими моделями " комфорта " . Это дает два преимущества: лучшие результаты Шлифования и сменные крышки, поскольку для всего диапазона Шлифования существует только три диаметра.
- Диаметр 1: баночки Шлифования 12 мл и 25 мл
- Диаметр 2: баночки Шлифования 50 мл, 80 мл и 125 мл
- Доступны размольные стаканы объёмом: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
- Инновационная функция расширенного антискручивания (AAT) обеспечивает надежную посадку банок для Шлифования
- Высокая гибкость благодаря пригодности трех размеров крышек для всех семи размеров банок
- Герметичное и пылезащищенное кольцевое уплотнение предотвращает утечку материала даже после ослабления зажимного устройства
- Банки и шарики доступны в 5 материалах: закаленная нержавеющая сталь, карбид вольфрама, агат, спекшийся оксид Алюминия, оксид циркония
- Защитная куртка из нержавеющей стали для агата, спекшегося оксида алюминия, оксида циркония и банок для Шлифования карбида вольфрама
- Зазор между стаканом и крышкой позволяет легко открыть крышку, например, с помощью шпателя, если внутри стакана возникает пониженное давление
Банки & крышки для специальных приложений& nbsp;
Для коллоидного или мокрого Шлифования рекомендуется использовать банку для Шлифования со специальным запорным устройством
Специальное запорное устройство предназначено для эргономичной обработки
Аэрационные крышки разработаны для создания инертной среды, например, если кислород может повлиять на процесс измельчения или механосинтез. Крышки позволяют вводить в размольный стакан такие газы, как аргон или азот.
Аэрационная крышка
Video: Аэрационная крышка
Планетарная шаровая мельница PM 200 Рекомендации по заполнению размольного стакана
Для получения наилучших результатов измельчения объём стакана должен соответствовать объёму измельчаемого образца. Размер мелющих шаров должен быть в 3 раза больше размера самой крупной частицы образца. В соответствии с этим эмпирическим правилом, количество мелющих шаров в зависимости от размера шаров и объёма стакана указано в таблице ниже. К примеру, для измельчения 50 м образца с размером частиц 3 мм, рекомендуется использовать размольный стакан объёмом 125 мл и мелющие шары диаметром 10 мм и больше. Согласно таблице, потребуется 30 мелющих шаров.
| Размольный стакан номинальный объём |
Количество образца | Макс. размер образца | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | до ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | до ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
*Рекомендуемая загрузка шарами (штук)
В таблице приведены рекомендуемая загрузка (в штуках) мелющих шаров разного диаметра в зависимости от объёма размольного стакана, количества пробы и максимального размера исходного материала.
Планетарная шаровая мельница PM 200 Типичные Образцы Материалов
Планетарные шаровые мельницы RETSCH идеально подходят для измельчения таких материалов как сплавы, бентонит, кости, углеродные волокна, катализаторы, целлюлоза, цементный клинкер, керамика, древесный уголь, химические продукты, глинистые минералы, уголь, кокс, компост, бетон, электронный лом, волокна, стекло, гипс, волосы, гидроксиапатит, железная руда, каолин, известняк, оксиды металлов, минералы, руды, краски и лаки, бумага, пигменты, растительные материалы, полимеры, кварц, семена, полудрагоценные камни, осадок сточных вод, шлак, почвы, ткани, табак, отходы, древесина и т.д.
Средне-твёрдые: биомасса
125 мл размольные стаканы из нержавеющей стали
7 x 20 мм мелющих шаров из нержавеющей стали
15 мин при скорости 500 об/мин
Хрупкий: tin sulfide
125 мл размольные стаканы из агата
50 x 10 мм мелющие шары из агата
60 мин при скорости 550 об/мин
10-минутные интервалы и смена направления вращения
Волокнистые: солома
125 мл размольные стаканы из оксида циркония
50 x 10 мм мелющих шаров из оксида циркония
40 мин при скорости 300 об/мин
10-минутные интервалы и смена направления вращения
Твёрдый: природные камни
125 мл размольные стаканы из нержавеющей стали
7 x 20 мм мелющих шаров из нержавеющей стали
10 мин при скорости 420 об/мин
Чтобы найти наилучшее решение для Ваших задач пробоподготовки, воспользуйтесь нашей базой данных по применениям
Планетарная шаровая мельница PM 200 Принцип работы
Размольный стакан размещён вне центра планетарного диска шаровой мельницы. Направление вращения планетарного диска противоположно вращению размольного стакана с соотношением скоростей 1:-2. Мелющие шары в размольном стакане подвергаются действию так называемых сил Кориолиса.
Разница скоростей между шарами и размольным стаканом приводит к взаимодействию сил трения и удара, которые высвобождают большую кинетическую энергию. Взаимодействие этих сил приводит к высокой степени измельчения в планетарной шаровой мельнице.
Планетарная шаровая мельница PM 200 Характеристики
| Применение | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding |
|---|---|
| Область применения | сельское хозяйство, биология, химия, стройматериалы, машиностроение / электроника, окружающая среда / переработка, геология / металлургия, стекло / керамика, медицина / фармацевтика |
| Исходный материал | мягкий, твердый, хрупкий, волокнистый - сухой или влажный |
| Принцип измельчения | удар, трение |
| Исходный размер частиц* | 4 мм |
| Конечная тонкость* | 1 мкм, для коллоидного измельчения 0,1 мкм |
| Размер загрузки / полезный объем* | макс. 2 x 50 мл |
| Количество размольных мест | 2 |
| Соотношение скоростей | 1 : -2 |
| Скорость планетарного диска | 100 - 650 об/мин |
| Эффективный диаметр планетарного диска | 157 мм |
| Перегрузка | 37.1 g |
| Тип размольных стаканов | EasyFit, optional areation covers, safety closure devices |
| Материал размольной гарнитуры | закалённая сталь, нержавеющая сталь, карбид вольфрама, агат, спечённый корунд, нитрид кремния, оксид циркония |
| Размеры размольных стаканов | 12 мл / 25 мл / 50 мл / 80 мл / 125 мл |
| Stackable grinding jars | 12 мл / 25 мл |
| Установка времени измельчения | цифровая, от 00:00:01 до 99:59:59 |
| Работа с интервалами | да, со сменой направления вращения |
| Длительность интервала | от 00:00:01 до 99:59:59 |
| Длительность паузы | от 00:00:01 до 99:59:59 |
| Количество программ в памяти прибора | 10 |
| Измерение подводимой энергии | да |
| Интерфейс | RS 232 / RS 485 |
| Привод | 3-фазный асинхронный двигатель с частотным преобразователем |
| Мощность привода | 750 W |
| Электропитание | различные напряжения |
| Тип электросети | 1-фазная |
| Потребляемая мощность | ~ 1250 Вт |
| Степень защиты | IP 30 |
| Ш х В х Г в закрытом виде | 640 x 480 (780) x 420 mm |
| Вес нетто | ~ 76 kg |
| Стандарты | CE |
| Патент на изобретение | SafetySlider (DE 202008008473) |
Планетарная шаровая мельница PM 200 Скачать
The Sample - Customer Magazine No. 39
Высокоскоростные Шаровые Мельницы - измельчение до нанодиапазона
The Sample - Customer Magazine No. 44
Шаровые Мельницы - от измельчения на наноуровне до механохимического синтеза

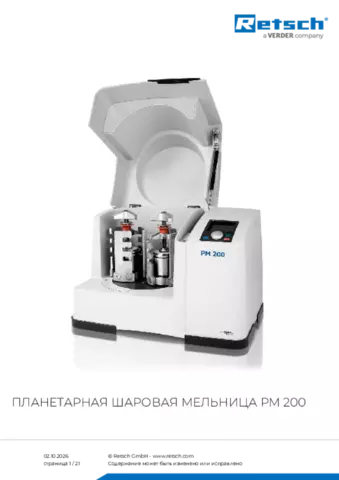

Паспорт изделия PM 200
