Planetery Gezegen Hareketli Bilyalı Değirmenler PM 200, 12 ml ila 125 ml nominal hacimli kavanozları öğütmek için 2 öğütme istasyonuna sahip güçlü bir tezgah üstü modeldir.
Planetary Bilyalı Değirmenler son derece yüksek santrifüj kuvvetleri, çok yüksek tozlaştırma enerjisi ve dolayısıyla kısa öğütme süreleri sağlar.
PM 200, kalite kontrol sürecinin saflık, hız, incelik ve tekrarlanabilirlik konusunda en yüksek talepleri ortaya koyduğu hemen hemen tüm endüstrilerde bulunur.
Değirmen, mekanokimya (mekano-sentez, mekanik alaşımlama ve mekanokataliz) gibi araştırma alanlarındaki görevler veya nanometre ölçeğinde ultra ince kolloidal öğütme gibi işlerin yanı sıra yumuşak, sert, kırılgan veya lifli malzemelerin karıştırılması ve homojenleştirilmesi gibi rutin işler için idealdir.
Two grinding stations for standard applications
- Max. speed 650 rpm
- Up to 10 mm feed size and 0.1 µm final fineness
- 2 grinding stations for jars from 12 ml up to 125 ml, jars of 12 and 25 ml can be stacked (two jars each)
- GrindControl to measure temperature and pressure inside the jar.
- Aeriation lids to control the atmosphere inside the jar
- Storable SOPs and cycle programs, 5 different jar materials for dry and wet grinding
Hızlı ve Güçlü
- Kayıpsız boyut küçültme, mikron altı aralığa kadar.
- Islak öğütme, nanometre aralığında (100 nm) parçacık boyutları elde edilmesini sağlar.
- 100 ile 650 devir/dakika arasında değişken hız,
hız oranı 1:-2 - Yerçekiminin 33,3 katına kadar ivmeyle öğütme
- En fazla 2 x 50 ml numune ile parti halinde işleme.
- Kirlenmeden arındırılmış öğütme için geniş malzeme yelpazesi.
Planetary Ball Mill PM 200 Tekrarlanabilirlik, güvenlik ve kolay kullanım
- Hız kontrolü sayesinde tekrarlanabilir sonuçlar.
- Öğütme kaplarının kolay ve güvenli bir şekilde sabitlenmesi
- Emniyet sürgüsü, kavanozlar güvenli bir şekilde sıkıştırılmadan makinenin çalıştırılmasını önler.
- FFCS teknolojisi sayesinde laboratuvar tezgahında mükemmel denge.
- Gözetimsiz çalışma için yenilikçi karşı ağırlık ve dengesizlik sensörü.
- Ekran üzerinden rahat parametre ayarı ve ergonomik tek tuşlu kullanım.
- Otomatik öğütme haznesi havalandırması
- 10 adet standart işletim prosedürü (SOP) kaydedilebilir, programlanabilir başlangıç zamanı.
- Elektrik kesintisi yedekleme sistemi, kalan işlem süresinin saklanmasını sağlar.
Ayarlar ve Seçenekler
- Kuru ve ıslak öğütme mümkündür.
- Uzun süreli denemeler için uygundur, maksimum 99 saat.
- Aralıklı çalışma, soğutma molalarına olanak tanır.
- Yönün tersine çevrilmesi, topaklanma etkilerini en aza indirmeye yardımcı olur.
The best alternative to a Retsch planetary ball mill? A Retsch mixer mill.
Benefit from particularly ergonomic handling while achieving the same finenesses down to the nanometer range.
Planetary Ball Mill PM 200 Önce güvenlik: Kavanoz Sıkıştırma
RETSCH planet bilyalı değirmenlerinin kullanımı özellikle güvenlidir. Öğütme kabının bir sıkıştırma tertibatı ile güvenli bir şekilde sabitlenmesinden sonra değirmenin çalıştırılabilmesini sağlayan sağlam bir Güvenlik Sürgüsü bulunur. Otomatik kilit, kabın doğru ve güvenli bir şekilde yerine oturduğunu garanti eder. Bu kanıtlanmış sağlam mekanik sistem, elektronik çözümlere göre daha az arıza eğilimlidir; kullanıcı her zaman numuneye tam erişime sahiptir. Örneğin, elektronik sistem arızalandığında kapların kilidini açmak mümkün olmaz.
Planetary Ball Mill PM 200 PM 200 ile ıslak ve nano ölçekli öğütme
Islak öğütme, 5 µm'nin altındaki parçacık boyutlarını elde etmek için kullanılır, çünkü küçük parçacıklar yüzeylerinde yüklenmeye ve kümelenmeye eğilimlidir, bu da kuru modda daha fazla öğütmeyi zorlaştırır. Bir sıvı veya dağıtıcı madde eklenerek parçacıklar birbirinden ayrı tutulabilir.
Islak öğütme ile 100 nm veya daha küçük çok ince parçacıklar (nano ölçekli öğütme) üretmek için darbe yerine sürtünme gereklidir. Bu, geniş bir yüzeye ve birçok sürtünme noktasına sahip çok sayıda küçük öğütme bilyesi kullanılarak elde edilir. Kavanozun ideal dolum seviyesi %60 oranında küçük öğütme bilyelerinden oluşmalıdır.
Kavanoz doldurma, ıslak öğütme ve numune geri kazanımı hakkında daha fazla bilgi için videoyu izleyin.
Videoda PM 100 Planetery Gezegen Hareketli Bilyalı Değirmenler ıslak öğütme işlemi gösteriliyor.
Grafik , PM 200 cihazında 500 rpm hızda baryum titanatın öğütülmesinin sonucunu göstermektedir. 0,5 mm öğütme bilyeleriyle heptan ve oleik asit karışımında 5 saatlik öğütme işleminden sonra, orijinal numunenin D90 değeri 15 µm'den 95 nm'ye düşmüştür.
Baryum titanatın heptan ve oleik asit karışımında 0,5 mm öğütme bilyeleriyle öğütülmesi.
Mavi eğri: orijinal numune; yeşil eğri: 5 saat sonra toz haline getirilmiş numune.
Planetary Ball Mill PM 200 Mükemmel sonuçlar için EasyFit öğütme kapları.
The performance and the result of sample preparation are also determined by the choice of the grinding jar and its ball charge. The EasyFit range of jars has been specially designed for extreme working conditions such as long-term trials, even at maximum speed of 800 rpm, wet grinding, high mechanical loads and maximum speeds as well as for mechanical alloying. This line of jars is suitable for all RETSCH planetary ball mills.
The new EasyFit grinding jar series features a structure on the bottom of the 50-500 ml jars called Advanced Anti-Twist (AAT). This ensures that the jars are tightly fixed without the risk of twisting, even at high speed, and that wear and tear is drastically reduced. Secure clamping of the jars is made much easier: to find the correct clamping position, a maximum twist of 60° is required.
The geometry of the EasyFit jars in the 50 ml and 250 ml sizes has been enlarged in diameter and reduced in height compared to the previous "comfort" models. This offers two advantages: better grinding results and interchangeable lids, as there are only three diameter dimensions for the entire grinding jar range.
Diameter categories
- Diameter 1: 12 ml and 25 ml grinding jars
- Diameter 2: 50 ml, 80 ml and 125 ml grinding jars
- Available jar sizes: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
- Innovative Advanced Anti-Twist (AAT) function ensures secure fit of grinding jars
- High flexibility thanks to suitability of three lid sizes for all seven jar sizes
- Pressure-tight and dust-proof O-ring sealing prevents material spillage
- Jars and balls available in 5 materials: hardened stainless steel, tungsten carbide, agate, sintered aluminium oxide, zirconium oxide
- Stainless steel protective jacket for agate, sintered aluminum oxide, zirconium oxide and tungsten carbide grinding jars
- Kavanoz gövdesi ile kapağı arasındaki oluk, kavanozun içinde basınç düşmesi gibi durumlarda kapağın kolayca açılmasını sağlar (örneğin, spatula yardımıyla).
Jars & lids for special applications
For colloidal or wet grinding, the use of a grinding jar with a special closure device is recommended
The special closure device is designed for ergonomic handling
Havalandırma kapakları, örneğin oksijenin öğütme işlemini veya mekanosentezi etkileyebileceği durumlarda, inert atmosfer altında çalışmak üzere tasarlanmıştır. Bu kapaklar, argon veya nitrojen gibi gazların öğütme kabına verilmesine olanak tanır.
Aeriation lid
Video: Aeriation lid
Planetary Ball Mill PM 200 Önerilen kavanoz dolguları
En iyi öğütme sonuçlarını elde etmek için, kavanoz boyutu işlenecek numune miktarına göre ayarlanmalıdır. Öğütme bilyelerinin ideal boyutu, en büyük numune parçasının 3 katı büyüklüğünde olmalıdır. Bu genel kurala göre, her bilye boyutu ve kavanoz hacmi için gereken öğütme bilyesi sayısı aşağıdaki tabloda belirtilmiştir. Örneğin, 3 mm'lik parçacıklardan oluşan 50 ml'lik bir numuneyi toz haline getirmek için, 125 ml'lik bir kavanoz ve en az 10 mm veya daha büyük boyutlu öğütme bilyeleri önerilir. Tabloya göre, 30 öğütme bilyesi gereklidir.
| Öğütme kabı nominal hacim |
Örnek miktarı | Malzeme giriş büyüklüğü | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | Buraya kadar ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | Buraya kadar ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
*Önerilen top sayısı (adet)
Tablo, öğütme kabı hacmi, numune miktarı ve maksimum besleme boyutuna bağlı olarak, farklı boyutlardaki öğütme bilyelerinin önerilen miktarlarını (adet olarak) göstermektedir.
Planetary Ball Mill PM 200 Tipik Örnek Malzemeler
RETSCH planet bilyalı değirmenler, örneğin alaşımlar, bentonit, kemik, karbon lifleri, katalizörler, selüloz, çimento klinkeri, seramik, odun kömürü, kimyasal ürünler, kil mineralleri, kömür, kok, kompost, beton, elektronik hurda, lifler, cam, alçı, saç, hidroksiapatit, demir cevheri, kaolin, kireç taşı, metal oksitler, mineraller, cevherler, boyalar ve vernikler, kağıt, pigmentler, bitki materyalleri, polimerler, kuvars, tohumlar, yarı değerli taşlar, kanalizasyon çamuru, cüruf, topraklar, mendil, tütün, atık numuneleri, odun vb. malzemelerin boyut küçültülmesi için mükemmel şekilde uygundur.
Orta sert: biokütle
125 ml paslanmaz çelik öğütme kabı
7 x 20 mm paslanmaz çelik öğütme bilyesi
500 rpm'de 15 dakika
Kırılgan: tin sulfide
125 ml akik öğütme kavanozu
50 x 10 mm akik öğütme bilyesi
550 rpm'de 60 dakika
10 dakikalık aralıklarla ve yön değiştirme
Lifli: Saman
125 ml zirkonyum oksit öğütme kabı
50 x 10 mm zirkonyum oksit öğütme bilyesi
300 rpm'de 40 dakika
10 dakikalık aralıklarla ve yön değiştirme
Sert: natural rocks
125 ml paslanmaz çelik öğütme kabı
7 x 20 mm paslanmaz çelik öğütme bilyesi
420 rpm'de 10 dakika
Örnek hazırlama göreviniz için en iyi çözümü bulmak için uygulama veri tabanımızı ziyaret ediniz
Planetary Ball Mill PM 200 Fonksiyon prensibi
Gezegen hareketli bilyalı değirmen,tabla üzerinde konumlanmıştır.Tabla hareket yönünde 1 birim döndüğünde,kavanoz ters yönde 2 birim döner. Kavanoz içinde öğütme bilyeleri dönme hareketlerini, Coriolis kuvvetine maruz kalarak gerçekleştirir.
Bilyalar ve kavanoz arasındaki hızları arasındaki yüksek enerji,sürtünme ve darbe kuvvetleri üretir. Bu kuvvetler arasındaki etkileşim, gezegen hareketli bilyalı değirmenin numuneleri çok küçük hale getirmesini sağlar.
Planetary Ball Mill PM 200 Teknik Veri
| Uygulamalar | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding |
|---|---|
| Uygulama alanı | tarım, biyoloji, kimya, inşaat malzemeleri, mühendislik / elektronik, çevre / geri dönüşüm, jeoloji / metalurji, cam / seramik, ilaç / eczacılık |
| Besleme malzemesi | yumuşak, sert, kırılgan, lifli |
| Boyut küçültme prensibi | etki, sürtünme |
| Malzeme giriş büyüklüğü | 4 mm |
| Çıkış büyüklüğü | 1 µm, koloidal öğütme için 0.1 µm |
| Parti boyutu / besleme miktarı | mks. 2 x 50 ml |
| Öğütücü istasyon sayısı | 2 |
| Hız oranı | 1 : -2 |
| Tabla hızı | 100 - 650 min-1 |
| Efektif tabla ebatı | 157 mm |
| Yer çekimi ivmesi | 37.1 g |
| Öğütücü hazne tipi | EasyFit, optional areation covers, safety closure devices |
| Öğütücü elemanların malzemesi | sertleştirilmiş çelik, paslanmaz çelik, tungsten karbür, akik, sinterlenmiş alüminyum oksit, silikon nitrür, zirkonyum oksit |
| Öğütücü hazne ebatları | 12ml / 25ml / 50ml / 80ml / 125ml |
| Stackable grinding jars | 12 ml / 25 ml |
| Öğütme süresi ayarı | dijital, 00:00:01 - 99:59:59 |
| Aralıklı çalışma | evet, ters yönde |
| Çalışma aralığı süresi | 00:00:01 - 99:59:59 |
| Bekleme süresi | 00:00:01 - 99:59:59 |
| Kaydedilebilir SOP | 10 |
| Giren olası enerji ölçümü | evet |
| Arabirim | RS 232 / RS 485 |
| Tahrik | Frekans konvertörlü ile 3 fazlı asenkron motor |
| Motor gücü | 750 W |
| Elektriksel veriler | farklı voltajlar |
| Güç bağlantısı | 1-faz |
| Güç tüketimi | ~ 1250 W (VA) |
| Koruma kodu | IP 30 |
| G x Y x D kapalı | 640 x 480 (780) x 420 mm |
| Net ağırlık | ~ 76 kg |
| Standartlar | CE |
| Patent / Faydalı patent | SafetySlider (DE 202008008473) |
Planetary Ball Mill PM 200 Dosya İndirme

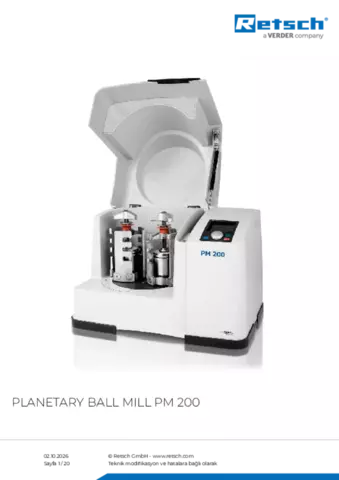

Ürün veri sayfası PM 200
