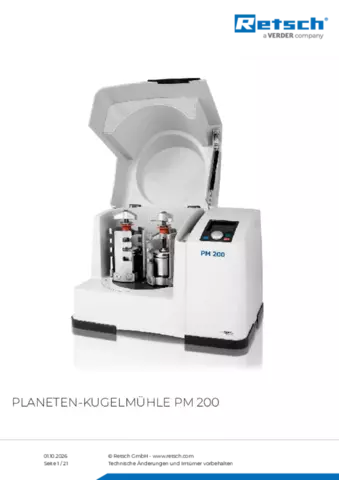

Planeten-Kugelmühle PM 200

Die Planeten-Kugelmühle PM 200 ist ein leistungsstarkes Tischmodell mit 2 Mahlstellen für Mahlbecher mit einem Nennvolumen von 12 ml bis 125 ml.

Die extrem hohen Zentrifugalkräfte von Planetenkugelmühlen führen zu einer sehr hohen Zerkleinerungsenergie und damit zu kurzen Mahldauern.

Die PM 200 ist in nahezu allen Industrien zu finden, in denen die Qualitätskontrolle höchste Anforderungen an Reinheit, Geschwindigkeit, Feinheit und Reproduzierbarkeit stellt.

Die Mühle ist ideal geeignet für anspruchsvolle Aufgaben in der Forschung wie Mechanochemie (Mechanosynthese, mechanisches Legieren und Mechanokatalyse) oder ultrafeine Kolloidvermahlungen im Nanometerbereich, aber auch für Routineaufgaben wie das Mischen und Homogenisieren von weichen, harten, spröden oder faserigen Materialien.

Zwei Mahlstellen für Standardanwendungen

Max. Drehzahl 650 min^-1
Bis zu 10 mm Aufgabegröße und 0,1 µm Endfeinheit
2 Mahlstellen für Mahlbecher von 12 ml bis 125 ml, Mahlbecher von 12 und 25 ml können gestapelt werden (je zwei Mahlbecher)
GrindControl zur Messung von Temperatur und Druck im Inneren des Mahlbechers.
Begasungsdeckel zur Kontrolle der Atmosphäre innerhalb des Mahlbechers
Speicherbare SOPs und Zyklusprogramme, 5 verschiedene Mahlbechermaterialien für Trocken- und Nassmahlung

Schnell & leistungsstark

Verlustfreie Zerkleinerung bis in den Submikronbereich
Nassvermahlung ermöglicht Partikelgrößen im Nanometerbereich (<100 nm)
Variable Drehzahl von 100 bis 650 min^-1,
Drehzahlverhältnis 1:-2
Zerkleinerung mit der 33,3-fachen Erdbeschleunigung
Bis zu 2 x 50 ml Probe je Mahlvorgang
Große Auswahl an Werkstoffen für kontaminationsneutrale Probenaufbereitung

Planeten-Kugelmühle PM 200 Reproduzierbarkeit, Sicherheit und einfache Handhabung

Reproduzierbare Ergebnisse durch Drehzahl-Regelung
Einfaches und sicheres Einspannen der Mahlbecher
Der Safety Slider verhindert das Starten der Mühle wenn die Mahlbecher nicht fixiert sind
Sicherer Stand auf dem Labortisch dank FFCS Technologie
Innovativer Unwuchtsensor für den unbeaufsichtigten Betrieb
Komfortable Parametereinstellung über Display und ergonomische Einknopfbedienung
Automatische Mahlraumbelüftung
10 Standard Operating Procedures speicherbar
Netzausfallsicherheit und Speicherung der Restlaufzeit

Einstellungen & Optionen

Für Trocken- und Nassvermahlungen geeignet
Für Langzeitversuche geeignet, 99 h max.
Intervallbetrieb ermöglicht Kühlpausen
Drehrichtungsumkehr minimiert Materialanbackungen im Mahlbecher

Die beste Alternative zu einer Retsch Planeten-Kugelmühle? Eine Retsch Schwingmühle.

Profitieren Sie von einer besonders ergonomischen Handhabung bei gleichen Feinheiten bis in den Nanometerbereich.

MM 500 control

MM 500 nano

Planeten-Kugelmühle PM 200 Sicherheit geht vor: Mahlbecherverspannung

Die Bedienung der Planeten-Kugelmühlen ist besonders sicher. Sie sind mit einem Safety Slider ausgestattet, welcher gewährleistet, dass die Mühle erst gestartet werden kann, wenn alle Mahlbecher mit einer Schnellspannvorrichtung fixiert wurden. Die selbsttätige Arretierung sorgt dabei für den sicheren Sitz und die Stabilität der Mahlbecher. Dieses bewährte mechanische System ist weniger störanfällig als elektronische Lösungen - der Anwender hat jederzeit vollen Zugriff auf die Probe. Wenn das elektronische System ausfällt, ist es nicht möglich, z. B. den Mahlbecher zu entriegeln.

Planeten-Kugelmühle PM 200 Nassvermahlungen bis in den Nanometerbereich mit der PM 200

Die Nassvermahlung wird eingesetzt, um Partikelgrößen unter 5 µm zu erzielen, da kleine Partikel dazu neigen, sich an der Oberfläche aufzuladen und zu agglomerieren, was eine weitere Zerkleinerung im Trockenverfahren erschwert. Durch Zugabe einer Flüssigkeit oder eines Dispersionsmittels können die Partikel separiert werden.

Um sehr feine Partikel von 100 nm oder weniger (Nanovermahlung) durch Nassvermahlung zu erzeugen, ist eher Reibung als Prall erforderlich. Dies wird durch die Verwendung einer großen Anzahl kleiner Mahlkugeln erreicht, die eine große Oberfläche und viele Reibungspunkte aufweisen. Der ideale Füllgrad des Mahlbechers sollte aus 60 % kleinen Mahlkugeln bestehen.

Weitere Einzelheiten zur Becherbefüllung, Nassvermahlung und Probenrückgewinnung erfahren Sie im Video.

PM Planetary Ball Mills - Application Video Wet Grinding

_{Das Video zeigt eine Nassvermahlung in der Planeten-Kugelmühle PM 100.}

Die Grafik zeigt das Ergebnis der Vermahlung von Bariumtitanat bei 500 min^-1 in der PM 200. Nach 5-stündiger Zerkleinerung in einem Gemisch aus Heptan und Ölsäure mit 0,5 mm großen Mahlkugeln wurde der D90-Wert der ursprünglichen Probe von 15 µm auf 95 nm reduziert.

_{Zerkleinerung von Bariumtitanat in einer Mischung aus Heptan und Ölsäure mit 0,5 mm großen Mahlkugeln.
Blaue Kurve: ursprüngliche Probe; grüne Kurve: pulverisierte Probe nach 5 h.}

Planeten-Kugelmühle PM 200 EasyFit Mahlbecher für exzellente Ergebnisse

Das Ergebnis der Probenaufbereitung wird auch durch die Wahl des Mahlbechers und der Kugelfüllung bestimmt. Die Produktlinie der EasyFit Mahlbecher wurde speziell für extreme Arbeitsbedingungen wie Langzeitversuche, selbst bei Maximalgeschwindigkeit von 800 min^-1, Nassvermahlung, hohe mechanische Belastungen und maximale Drehzahlen sowie für das mechanische Legieren entwickelt. Diese Mahlbecher sind für alle RETSCH-Planetenkugelmühlen geeignet.

Die neue EasyFit Mahlbecherserie zeichnet sich durch eine Struktur am Boden der 50-500 ml Becher aus, die Advanced Anti-Twist (AAT) genannt wird. Diese sorgt dafür, dass die Mahlbecher auch bei hoher Geschwindigkeit sicher fixiert sind, was den Verschleiß drastisch reduziert. Auch das sichere Einspannen der Mahlbecher wird wesentlich erleichtert: Um die richtige Positionierung der Mahlbecher zu finden, ist eine maximale Verdrehung von 60° erforderlich.

Die Geometrie der EasyFit-Mahlbecher in den Größen 50 ml und 250 ml wurde im Vergleich zu den bisherigen "Comfort"-Modellen im Durchmesser vergrößert und in der Höhe reduziert. Dies bietet zwei Vorteile: bessere Mahlergebnisse und austauschbare Deckel, da es nur drei Durchmesserabmessungen für das gesamte Mahlbecherprogramm gibt.

Durchmesser-Kategorien

Durchmesser 1: 12 ml und 25 ml Mahlbecher
Durchmesser 2: 50 ml, 80 ml und 125 ml Mahlbecher

Verfügbare Mahlbechergrößen: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
Innovative Advanced Anti-Twist-Funktion (AAT) sorgt für sicheren Sitz der Mahlbecher
Hohe Flexibilität dank drei Deckelgrößen für alle sieben Mahlbechergrößen
Druck- und staubdichte O-Ring-Abdichtung verhindert Materialaustritt
Mahlbecher und Kugeln sind in 5 Materialien erhältlich: gehärteter Stahl, Wolframcarbid, Achat, Sinterkorund, Zirkonoxid
Schutzmantel aus Edelstahl für Mahlbecher aus Achat, Sinterkorund, Zirkonoxid und Wolframcarbid
Eine Nut zwischen Mahlbecher und Deckel erleichtert das Öffnen des Deckels, z. B. mit Hilfe eines Spatels, wenn es im Inneren des Mahlbechers zu Unterdruckeffekten kommt

Becher und Deckel für spezielle Anwendungen

Für die kolloidale oder nasse Vermahlung wird die Verwendung eines Mahlbechers mit einer speziellen Verschlussvorrichtung empfohlen.

Die spezielle Verschlussvorrichtung ist für eine ergonomische Handhabung konzipiert

Mit Hilfe eines Begasungsdeckels lassen sich inerte Atmosphären im Mahlbecher erzeugen, zum Beispiel wenn Sauerstoff den Mahlprozess oder die Mechanosynthese beeinträchtigen kann. Der Deckel erlaubt das Einleiten von Gasen wie Argon oder Stickstoff in den Mahlbecher.

Begasungsdeckel

Video: Begasungsdeckel

Planeten-Kugelmühle PM 200 Empfohlene Mahlbecherfüllungen

Um optimale Mahlergebnisse zu erzielen, sollte die Bechergröße an die Probenmenge angepasst werden. Die Mahlkugeln sind idealerweise 3-mal so groß wie das größte Probenstück. Gemäß dieser Faustregel ist die Anzahl der Mahlkugeln für jede Kugelgröße und jedes Bechervolumen in der folgenden Tabelle angegeben. Um beispielsweise 50 ml einer aus 3 mm großen Partikeln bestehenden Probe zu pulverisieren, werden ein 125-ml-Behälter und Mahlkugeln mit einer Größe von mindestens 10 mm oder mehr empfohlen. Nach der Tabelle werden 30 Mahlkugeln benötigt.

Mahlbecher Nennvolumen	Probenmenge	Max. Aufgabegröße	Ø 5 mm*	Ø 7 mm*	Ø 10 mm*	Ø 15 mm*	Ø 20 mm*	Ø 30 mm*
12 ml	bis zu ≤5 ml	<1 mm	50	15	5	-	-	-
25 ml	bis zu ≤10 ml	<1 mm	95 - 100	25 - 30	10	-	-	-
50 ml	5 – 20 ml	<3 mm	200	50 – 70	20	7	3 - 4	-
80 ml	10 – 35 ml	<4 mm	250 - 330	70 – 120	30 - 40	12	5	-
125 ml	15 – 50 ml	<4 mm	500	110 – 180	50 - 60	18	7	-

_{*Empfohlene Kugelfüllungen (in Stück)}

Die Tabelle zeigt die empfohlenen Kugelfüllungen (in Stück) von unterschiedlichen Kugelgrößen bezogen auf das Mahlbechervolumen, die Probenmenge und die maximale Aufgabegröße.

Planeten-Kugelmühle PM 200 Typische Probenmaterialien

RETSCH Planetenkugelmühlen eignen sich hervorragend für die Zerkleinerung von z.B. Abfallproben, Bentonit, Beton, Böden, Elektronikschrott, Erze, Farben und Lacke, Fasern, Gewebe, Gips, Glas, Haare, Halbedelsteine, Holz, Hydroxylapatit, Kalkstein, Kaolin, Katalysatoren, Keramik, Klärschlamm, Knochen, Kohlenstofffasern, Kohle, Koks, Kompost, Legierungen, Metalloxide, Mineralien, Papier, Pigmente, Pflanzenmaterial, Polymere, Quarz, Samen, Schlacke, Tabak, Tonmineralien, Zellulose, Zementklinker, usw.

Mittelhart: Biomasse

Spröde: Zinnsulfid

Faserig: Stroh

Hart: Natursteine

Besuchen Sie unsere Applikationsdatenbank, um die beste Lösung für Ihre Anwendung zu finden.

Applikationsdatenbank

Planeten-Kugelmühle PM 200 Funktionsprinzip

Die Mahlbecher sind exzentrisch auf dem Sonnenrad der Planeten-Kugelmühle angeordnet. Die Drehbewegung des Sonnenrades ist gegenläufig zur Mahlbecherdrehung und zwar im Verhältnis 1:-2. Die im Mahlbecher befindlichen Mahlkugeln werden durch überlagerte Drehbewegungen, so genannte Corioliskräfte, beeinflusst. Die Geschwindigkeitsdifferenzen zwischen Kugeln und Mahlbechern führen zu einer Wechselwirkung aus Reib- und Prallkräften, wobei hohe, dynamische Energien freigesetzt werden. Das Zusammenspiel dieser Kräfte bewirkt den hohen und sehr effektiven Zerkleinerungsgrad der Planeten-Kugelmühlen.

Planeten-Kugelmühle PM 200 Technische Daten

Applikationen	Zerkleinern, Mischen, Homogenisieren, Kolloidvermahlung, mechanisches Legieren, Mechanosynthese, Nanovermahlung
Anwendungsbereich	Landwirtschaft, Biologie, Chemie, Baustoffe, Ingenieurwesen / Elektronik, Umwelt / Recycling, Geologie / Metallurgie, Glas / Keramik, Medizin / Pharma
Aufgabegut	weich, hart, spröde, faserig - trocken oder nass
Zerkleinerungsprinzip	Prall, Reibung
Aufgabekorngröße*	4 mm
Endfeinheit*	1 µm, bei Kolloidvermahlung 0,1 µm
Charge/Aufgabemenge*	max. 2 x 50 ml
Anzahl der Mahlstellen	2
Drehzahlverhältnis	1 : -2
Sonnenraddrehzahl	100 - 650 min-1
Wirksamer Sonnenraddurchmesser	157 mm
Beschleunigung	37.1 g
Mahlbechertyp	EasyFit, optionale Begasungsdeckel, Sicherheitsverschlussvorrichtungen
Material der Mahlwerkzeuge	gehärteter Stahl, Edelstahl, Wolframcarbid, Achat, gesintertes Aluminium, Siliziumnitrid, Zirkoniumoxid
Mahlbechergrößen	12 ml / 25 ml / 50 ml / 80 ml / 125 ml
Stapelbare Mahlbecher	12 ml / 25 ml
Einstellung Mahldauer	digital, 00:00:01 bis 99:59:59
Intervallbetrieb	ja, mit Drehrichtungsumkehrung
Intervallzeit	00:00:01 bis 99:59:59
Pausenzeit	00:00:01 bis 99:59:59
Speicherbare SOPs	10
Messung des Energieeintrags möglich	Ja
Schnittstellen	RS 232 / RS 485
Antrieb	3-Phasen Asynchron-Motor mit Frequenzumrichter
Antriebsleistung	750 W
Elektrische Anschlusswerte	verschiedene Spannungen
Netzanschluss	1-Phasen
Leistungsaufnahme	~ 1250 W (VA)
Schutzart	IP 30
B x H x T geschlossen	640 x 480 (780) x 420 mm
Gewicht, netto	~ 76 kg
Normen / Standards	CE
Patent / Gebrauchsmuster	SafetySlider (DE 202008008473)
