PM 400 е здрав модел с подово управление и 4 смилащи станции, който приема смилащи буркани с номинален обем от 12 ml до 500 ml. Той обработва до 8 проби едновременно, което води до висок пропусквателен капацитет.
Изключително високите центробежни сили на планетарните Топкови Мелници водят до много висока енергия на пулверизиране и следователно до кратко време за смилане.
Мелницата е идеално подходяща за задачи в изследванията като механохимия (скрининг на кокристали, механосинтез, механично легиране и механокатализа) или ултрафино колоидно смилане в нанометров мащаб, както и за рутинни задачи като смесване и хомогенизиране на меки, твърди, крехки или влакнести материали.
За механично легиране на твърдо-крехки материали, PM 400 се предлага в специална версия „MA“.
Топкова мелница с голям обем за приложения с висока производителност
- Максимална скорост 400 об/мин, голямо слънчево колело
- Размер на подавания материал до 10 мм и крайна финост 0,1 µm
- 4 станции за смилане за буркани от 12 мл до 500 мл, буркани от 12 – 80 мл могат да се подреждат един върху друг (по два буркана всеки)
- GrindControl за измерване на температурата и налягането вътре в буркана.
- Аерационни капаци за контрол на атмосферата вътре в буркана
- Подов модел, съхраняващи се стандартни оперативни процедури (СОП) и циклични програми, 5 различни материала за буркани за сухо и мокро смилане
Бърз и мощен
- Намаляване на размера без загуби до субмикронния диапазон
- Мокрото смилане води до размери на частиците в нанометровия диапазон (100 nm)
- Променлива скорост от 30 до 400 об/мин,
предавателно число 1:-2 | 1:-2.5 | 1:-3 - Партидна обработка с макс. 4 x 220 мл
- 8 x 20 ml проба на партида с подредени буркани
- Широка гама от материали за смилане без замърсяване
Планетарна топкова мелница PM 400 Възпроизводимост, безопасност и лесно боравене
- Възпроизводими резултати благодарение на контрол на скоростта
- Лесно и безопасно затягане на смилащи буркани
- Предпазният плъзгач предотвратява стартирането на машината без здраво закрепени буркани
- Перфектна стабилност на лабораторната маса благодарение на FFCS технология
- Иновативен сензор за противотежест и дисбаланс за работа без надзор
- Удобно настройване на параметри чрез дисплей и ергономично управление с 1 бутон
- Автоматична вентилация на камерата за смилане
- Могат да се съхранят 10 SOP, програмируемо време за стартиране
- Резервното копие при прекъсване на захранването осигурява съхранение на оставащото време за обработка
Настройки и опции
- Възможност за сухо и мокро смилане
- Подходящ за дългосрочни изпитвания, максимум 99 часа.
- Интервалната работа позволява прекъсвания за охлаждане
- Обръщането на посоката помага за минимизиране на ефектите от слепване
Най-добрата алтернатива на планетарната топкова мелница Retsch ? Смесителна мелница Retsch .
Възползвайте се от особено ергономичното боравене, като същевременно постигате същата финост чак до нанометровия диапазон.
Планетарна топкова мелница PM 400 Безопасността е на първо място: Затягане на буркани
Работата с планетарните топкови мелници RETSCH е особено безопасна. Те разполагат със здрав предпазен плъзгач, който гарантира, че мелницата може да бъде стартирана само след като смилащият буркан е здраво закрепен със затягащо устройство. Самодействащото заключване гарантира, че бурканът е поставен правилно и сигурно. Тази доказана солидна механична система е по-малко податлива на повреди от електронните решения - потребителят има пълен достъп до пробата по всяко време. Когато електронната система се повреди, например, не е възможно да се отключат бурканите.
Планетарна топкова мелница PM 400 Мокро и наномащабно смилане с PM 400
Мокрото смилане се използва за получаване на частици с размери под 5 µm, тъй като малките частици са склонни да се зареждат по повърхностите си и да се агломерират, което затруднява по-нататъшното смилане в сух режим. Чрез добавяне на течност или дисперсант частиците могат да се поддържат разделени.
За да се получат много фини частици от 100 nm или по-малко (наномащабно смилане) чрез мокро смилане, е необходимо триене, а не удар. Това се постига чрез използване на голям брой малки смилащи топки, които имат голяма повърхност и много точки на триене. Идеалното ниво на пълнене на буркана трябва да се състои от 60% малки смилащи топки.
За повече подробности относно пълненето на буркана, мокрото смилане и извличането на пробите гледайте видеото.
Смилане на стъкло в етанол с 1 мм смилащи топки.
Синя крива: оригинална проба; зелена крива: пулверизирана проба след 60 минути.
Графиката показва резултата от смилането на стъкло при 360 rpm в PM 400. След 1 час пулверизация в етанол с 1 mm смилащи топки, стойността на D90 на оригиналната проба е намалена от 13 µm на 1,6 µm.
Смилане на бариев титанат в смес от хептан и олеинова киселина с топки за смилане с размер на топката 0,5 мм.
Синя крива: оригинална проба; зелена крива: пулверизирана проба след 5 часа.
PM 400 MA за механохимични приложения
Планетарните Топкови Мелници RETSCH са идеално подходящи за процеси като механично легиране или механосинтез. За повечето реакции, съотношението на скоростта 1:2 на буркана към слънчевото колело на моделите PM 100 и PM 200 е напълно адекватно, тъй като зарядът на топката произвежда достатъчно енергия на удара. За някои реакции обаче е необходима по-голяма енергия. Тук PM 400 MA може да се използва с увеличено съотношение на скоростта 1:2,5 или 1:3.
PM 400 MA с увеличено съотношение на скоростта 1:2,5 или 1:3,0 е проектирана специално за тези приложения. Оптималното съотношение на скоростта и всички други параметри на смилане трябва да се определят чрез проба и грешка за конкретен продукт.
Планетарна топкова мелница PM 400 Смелателни буркани EasyFit за отлични резултати
Производителността и резултатът от подготовката на пробите се определят и от избора на смилащия буркан и неговия заряд от топки. Серията буркани EasyFit е специално проектирана за екстремни работни условия, като например дългосрочни изпитвания, дори при максимална скорост от 800 оборота в минута, мокро смилане, високи механични натоварвания и максимални скорости, както и за механично легиране. Тази линия буркани е подходяща за всички планетарни топкови мелници RETSCH.
Новата серия смилащи буркани EasyFit се отличава със структура на дъното на бурканите от 50-500 ml, наречена Advanced Anti-Twist (AAT). Това гарантира, че бурканите са плътно закрепени без риск от усукване, дори при висока скорост, и че износването е драстично намалено. Сигурното затягане на бурканите е значително по-лесно: за да се намери правилната позиция на затягане, е необходимо максимално завъртане от 60°.
Геометрията на бурканите EasyFit с размери 50 ml и 250 ml е с увеличен диаметър и намалена височина в сравнение с предишните модели „comfort“. Това предлага две предимства: по-добри резултати при смилане и сменяеми капаци, тъй като има само три размера на диаметъра за цялата гама буркани за смилане.
Категории диаметри
- Диаметър 1: буркани за смилане 12 ml и 25 ml
- Диаметър 2: буркани за смилане 50 ml, 80 ml и 125 ml
- Диаметър 3: буркани за смилане 250 ml и 500 ml
- Налични размери на бурканите: 12 мл / 25 мл / 50 мл / 80 мл / 125 мл / 250 мл / 500 мл
- Иновативната функция Advanced Anti-Twist (AAT) осигурява сигурно закрепване на шлифовъчните буркани
- Висока гъвкавост благодарение на съвместимостта на три размера капаци за всичките седем размера буркани
- Уплътнението с О-пръстен, херметично и прахоустойчиво, предотвратява разливане на материал
- Буркани и топки, предлагани в 5 материала: закалена неръждаема стомана, волфрамов карбид, ахат, синтерован алуминиев оксид, циркониев оксид
- Защитен кожух от неръждаема стомана за шлифовъчни буркани от ахат, синтерован алуминиев оксид, циркониев оксид и волфрамов карбид
- Жлеб между тялото на буркана и капака позволява лесно отваряне на капака, например с помощта на шпатула, ако има ефекти на ниско налягане вътре в буркана.
Смилане на бариев титанат в смес от хептан и олеинова киселина с топки за смилане с размер на топката 0,5 мм.
Синя крива: оригинална проба; зелена крива: пулверизирана проба след 5 часа.
Буркани и капаци за специални приложения
- За колоидно или мокро смилане се препоръчва използването на шлифовъчен буркан със специално затварящо устройство.
- Специалното затварящо устройство е проектирано за ергономично боравене
- Аерационните капаци са предназначени за работа в инертна атмосфера, например ако кислородът може да повлияе на процеса на смилане или механосинтеза. Капаците позволяват въвеждането на газове като аргон или азот в смилащия съд.
- Опционална система за измерване на налягане и температура PM GrindControl
Както аерационният капак, така и GrindControl вече могат да бъдат оборудвани с инкрустации от различни материали. По този начин капакът може да се използва например за стоманен и циркониев оксиден буркан, като просто се смени инкрустацията.
GrindControl
Капак за аерация
Video: Капак за аерация
Адаптер за специални приложения
С помощта на специален адаптер, скринингът на кокристали може да се извърши в планетарна топкова мелница, като се използват епруветки за еднократна употреба, като например 1,5 ml GC стъклени епруветки. Адаптерът разполага с 24 позиции, разположени във външен пръстен с 16 позиции и вътрешен пръстен с 8 позиции. Външният пръстен побира до 16 епруветки, което позволява едновременно скрининг на до 64 проби при използване на Планератна топкова мелница PM 400. 8-те позиции на вътрешния пръстен са подходящи за извършване на опити с различен енергиен вход, например за изследвания на механосинтеза.
Планетарна топкова мелница PM 400 Препоръчителни пълнежи за буркани
За да се постигнат оптимални резултати от смилането, размерът на буркана трябва да се адаптира към количеството проба, което ще се обработва. Идеалният размер на смилащите топки е 3 пъти по-голям от най-голямата проба. Следвайки това емпирично правило, броят на смилащите топки за всеки размер на топката и обем на буркана е посочен в таблицата по-долу. За да се пулверизират например 200 ml проба, състояща се от частици с размер 7 mm, се препоръчва буркан от 500 ml и смилащи топки с размер най-малко 20 mm или по-голям. Според таблицата са необходими 25 смилащи топки.
| Номинален обем на шлифовъчния буркан | Количество на пробата | Максимален размер на захранващият продукт | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | до ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | до ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
| 250 ml | 25 - 120 ml | <6 mm | 1100 - 1200 | 220 - 350 | 100 - 120 | 35 - 45 | 15 | 5 |
| 500 ml | 75 - 220 ml | <10 mm | 2000 | 440 - 700 | 200 - 300 | 70 | 25 | 8 |
*Препоръчителен заряд на топчета (бройки)
Таблицата показва препоръчителните количества (в бройки) смилащи топки с различни размери във връзка с обема на смилащия буркан, количеството проба и максималния размер на подадената смес.
Планетарна топкова мелница PM 400 Типични материали за проба
Планетарните топкови мелници RETSCH са идеални за намаляване на размера на например сплави, бентонит, кости, въглеродни влакна, катализатори, целулоза, циментов клинкер, керамика, дървени въглища, химически продукти, глинести минерали, въглища, кокс, компост, бетон, електронен скрап, влакна, стъкло, гипс, коса, хидроксиапатит, желязна руда, каолин, варовик, метални оксиди, минерали, руди, бои и лакове, хартия, пигменти, растителни материали, полимери, кварц, семена, полускъпоценни камъни, утайки от отпадъчни води, шлака, почви, тъкани, тютюн, проби от отпадъци, дървесина и др.
средно твърд, крехък: coal
500 ml буркан за смилане от неръждаема стомана
25 x 20 mm топки за смилане от неръждаема стомана
2 мин при 350 rpm
средно твърд, жилави: PMMA
500 ml циркониев оксиден буркан за смилане
15 x 25 mm циркониеви оксидни топки за смилане
30 мин предварително смилане при 400 rpm
150 x 10 mm циркониеви оксидни топки за смилане
16 ч фино смилане при 300 rpm
Твърдо-крехък: гранит
250 ml буркан за смилане на ахат
6 x 30 mm топки за смилане на ахат
15 мин при 400 rpm
твърд: silicon carbide
500 ml циркониев оксиден буркан за смилане
60 x 15 mm циркониеви оксидни топки за смилане
25 мин при 400 rpm
To find the best solution for your sample preparation task, visit our application database.
Планетарна топкова мелница PM 400 Принцип на работа
Смилащите цилиндри са закрепени ексцентрично на слънчевото колело. Посоката на движение на слънчевото колело е обратна на посоката на движение на смилащите цилиндри и имат предавателно съотношение 1:-2 (или 1:-2.5, или 1:-3).
Смилащите топки в цилиндърите се движат под въздействието на наслагвани ротационни движения, така наречените Кориолис сили. Взаимодействието на енергиите на смилащите топки и цилиндъра, довеждат до много ефективно намаляване размера на частиците.
Планетарна топкова мелница PM 400 Technical Data
| Приложения | пулверизиране, смесване, хомогенизиране, колоидно смилане, механично легиране, механосинтез, нано смилане, кокристален скрининг |
|---|---|
| Област на приложение | селско стопанство, биология, химия, строителни материали, инженерство / електроника, околна среда / рециклиране, геология / металургия, стъкло / керамика, медицина / фармацевтика |
| Материали | меки, твърди, чупливи, влакнести - сухи или мокри |
| Принцип на смилане | удар, триене |
| Максимален размер на захранващият продукт | 10 мм |
| Големина след смилане* | 1 микрона, за колоидално смилане 0.1 микрона |
| Размер на партидата / количество на пробата* | макс. 4 x 220 мл, макс. 8 x 20 мл при ползване на два смилачни цилиндъра в комплект |
| Брой на смилачните станции | 4 / 2 |
| Съотношение на скоростта | 1:-2 / 1:-2.5 / 1:-3 |
| Скорост на слънчевото колело | 30 - 400 об./мин. |
| Диаметър на слънчевото колело | 300 mm |
| G-force | 26.8 g |
| Видове смилачни цилиндри | EasyFit, опционални покривала за зони, устройства за безопасно затваряне |
| Материал на смилащите части | закалена стомана, неръждаема стомана, волфрамов карбид, ахат, синтерован алуминиев оксид, силициев нитрид, циркониев оксид |
| Обем на смилачната камера | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |
| Подреждащи се буркани за смилане | 12 мл / 25 мл / 50 мл / 80 мл |
| Адаптер за стъклени флакони за еднократна употреба | 24 x 1,5 мл / 7 x 20 мл |
| Настройване времето за смилане | цифров, от 00:00:01 до 99:59:59 |
| прекъсната работа | да, с обръщане на посоката |
| Време на прекъсванията | 00:00:01 до 99:59:59 |
| Време за пауза | 00:00:01 до 99:59:59 |
| Запаметяване на настройки | 10 |
| Възможност за измерване на вложената енергия | да |
| Интерфейс | RS 232 / RS 485 |
| Задвижване | Трифазен асинхронен мотор с честотен преобразувател |
| Мощност на двигателя | 1,5 кВт |
| Данни за електрозахранването | различни напрежения |
| Захранване | еднофазово |
| Енергийна консумация | ~ 2200 W (VA) |
| Защита | IP 30 |
| Размери затворена | 836 x 1220 (1900) x 780 мм |
| Нетно тегло | ~ 290 кг |
| Стандарти | CE |
| Патенти | SafetySlider (DE 202008008473) |
Планетарна топкова мелница PM 400 Изтегляне

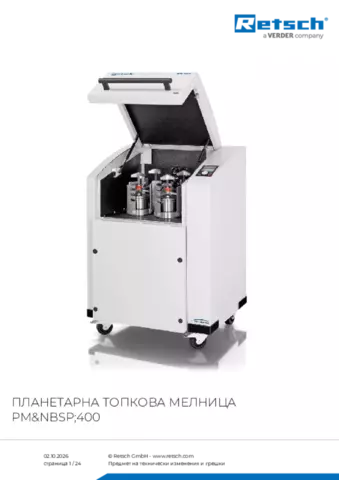

Продуктов лист PM 400
