A PM 400 egy robusztus padlómodell 4 őrlőállomással, és 12 ml és 500 ml névleges térfogatú őrlőedényeket fogad. Egyszerre akár 8 mintát is feldolgozhat, ami nagy mintaátbocsátást eredményez.
A bolygógolyós malmok rendkívül nagy centrifugális ereje nagyon nagy porlasztási energiát és ezáltal rövid őrlési időt eredményez.
A malom kiválóan alkalmas olyan kutatási feladatokra, mint a mechanokémia (ko-kristályok szűrése, mechanoszintézis, mechanikai ötvözés és mechanokatalízis), vagy ultrafinom kolloid őrlés nanométeres skálán, valamint rutinfeladatokra, mint a lágy, kemény, rideg vagy szálas anyagok keverése és homogenizálása.
Kemény, rideg anyagok mechanikai ötvözéséhez a PM 400 egy speciális "MA" változatban kapható.
A nagy volumenű golyósmalom a nagy áteresztőképességű alkalmazásokhoz
- Max. fordulatszám 400 rpm, nagyméretű napkerék
- Akár 10 mm-es adagolási méret és 0,1 µm-es végső finomságig
- 4 őrlőállomás 12 ml-től 500 ml-ig terjedő tégelyekhez, 12-80 ml-es tégelyek egymásra helyezhetők (egyenként két tégely).
- GrindControl a hőmérséklet és a nyomás mérésére az edényben.
- légtelenítő fedelek az üveg belsejében lévő légkör szabályozására
- Padlómodell, tárolható SOP-ok és ciklusprogramok, 5 különböző edényanyag száraz és nedves őrléshez
Gyors és erős
- Veszteségmentes méretcsökkentés egészen a szubmikronos tartományba
- A nedves őrléssel a nanométeres tartományba eső részecskeméret érhető el (<100 nm)
- Változtatható fordulatszám 30 és 400 fordulat/perc között,
fordulatszám arány 1:-2 | 1:-2,5 | 1:-3 - Tételes feldolgozás max. 4 x 220 ml
- 8 x 20 ml minta tételenként, egymásra helyezett üvegekkel
- Anyagok széles választéka a szennyeződésmentes őrléshez.
PM 400 Bolygóműves-golyós malom Reprodukálhatóság, biztonság és könnyű kezelhetőség
- Reprodukálható eredmények a sebességszabályozásnak köszönhetően
- Az őrlőedények egyszerű és biztonságos rögzítése
- A biztonsági csúszka megakadályozza a gép elindítását biztonságosan rögzített edények nélkül.
- Tökéletes stabilitás a laboratóriumi padon a FFCS technológiának köszönhetően
- Innovatív ellensúly- és kiegyensúlyozatlanság-érzékelő a felügyelet nélküli működéshez
- Kényelmes paraméterbeállítás a kijelzőn keresztül és ergonomikus 1 gombos működtetés
- Automatikus csiszolókamra-szellőztetés
- 10 SOP tárolható, programozható indítási idő
- Az áramkimaradás biztonsági mentés biztosítja a fennmaradó feldolgozási idő tárolását
Beállítások és beállítások
- Száraz és nedves őrlés lehetséges
- Alkalmas hosszú távú kísérletekhez, max. 99 óra.
- Az intervallumos működés lehetővé teszi a hűtési szüneteket
- Az irányváltás segít minimalizálni az összecsapódási hatásokat
A legjobb alternatíva a Retsch bolygó golyósmalomhoz? Egy Retsch kegolyósmalom.
Használja ki a különösen ergonomikus kezelhetőség előnyeit, miközben a nanométeres tartományig azonos finomságokat érhet el.
PM 400 Bolygóműves-golyós malom Első a biztonság: Befőttesüveg rögzítés
A RETSCH bolygókerekes golyósmalmok üzemeltetése különösen biztonságos. Robusztus biztonsági csúszka van rajtuk, amely biztosítja, hogy a malmot csak akkor lehet elindítani, ha az őrlőedényt egy szorítószerkezettel biztonságosan rögzítették. Az önműködő zár biztosítja, hogy az őrlőedény helyesen és biztonságosan üljön. Ez a bevált, szilárd mechanikus rendszer kevésbé meghibásodásra hajlamos, mint az elektronikus megoldások - a felhasználó bármikor teljes mértékben hozzáférhet a mintához. Az elektronikus rendszer meghibásodása esetén például nem lehet feloldani a befőttesüvegeket.
PM 400 Bolygóműves-golyós malom Nedves és nanoméretű őrlés a PM 400-zal
A nedves őrlést 5 µm alatti szemcseméret elérésére használják, mivel a kis szemcsék hajlamosak feltöltődni a felületükön és agglomerálódni, ami megnehezíti a száraz üzemmódban történő további őrlést. Folyadék vagy diszpergálószer hozzáadásával a részecskék elkülönítve tarthatók.
Nedves őrléssel történő nagyon finom, 100 nm-es vagy annál kisebb részecskék (nanoméretű őrlés) előállításához inkább súrlódásra, mint ütésre van szükség. Ezt nagyszámú kis őrlőgolyó alkalmazásával érik el, amelyek nagy felülettel és sok súrlódási ponttal rendelkeznek. A tégely ideális töltöttségi szintjének 60 %-ban kis őrlőgolyókból kell állnia.
A tégelyek töltéséről, a nedves őrlésről és a minta visszanyeréséről további részletekért nézze meg a videót.
Üveg őrlése etanolban 1 mm-es őrlőgolyókkal.
Kék görbe: eredeti minta; zöld görbe: porított minta 60 perc után.
Az ábra az üveg 360 fordulat/perc fordulatszámon történő őrlésének eredményét mutatja a PM 400-as gépen. Az 1 órás, 1 mm-es őrlőgolyókkal etanolban végzett porlasztás után az eredeti minta D90 értéke 13 µm-ről 1,6 µm-re csökkent.
Bárium-titanát őrlése heptán és olajsav keverékében 0,5 mm-es őrlőgolyókkal.
Kék görbe: eredeti minta; zöld görbe: porított minta 5 óra után.
PM 400 MA mechanikai alkalmazásokhoz
A RETSCH Planetary Golyósmalmok tökéletesen alkalmasak olyan folyamatokhoz, mint a mechanikai ötvözés vagy a mechanoszintézis. A legtöbb reakció esetében a PM 100 és PM 200 modellek 1:-2 sebesség aránya teljesen megfelelő, mivel a golyós töltés elegendő ütközési energiát termel. Néhány reakcióhoz azonban nagyobb energiára van szükség. Itt a PM 400 MA optimális sebesség arányt és az 1:-2.5 vagy 1:-3.
Az 1:-2.5 vagy 1:-3.0 megnövekedett sebesség arányú PM 400 MA-t kifejezetten ezekhez az alkalmazásokhoz tervezték.
PM 400 Bolygóműves-golyós malom EasyFit őrlőedények a kiváló eredményekért
A teljesítményt és a mintaelőkészítés eredményét az őrlőedény és a golyótöltet kiválasztása is meghatározza. Az EasyFit edénysorozatot kifejezetten olyan extrém munkakörülményekhez tervezték, mint a hosszú távú kísérletek, akár 800 fordulat/perc maximális fordulatszámon, nedves őrlés, nagy mechanikai terhelés és maximális fordulatszám, valamint mechanikai ötvözés. Ez a tégelysorozat minden RETSCH bolygóműves golyósmalomhoz alkalmas.
Az új EasyFit őrlőedénysorozat az 50-500 ml-es tégelyek alján egy Advanced Anti-Twist (AAT) nevű szerkezetet tartalmaz. Ez biztosítja, hogy az edények még nagy sebességnél is szorosan rögzülnek a csavarodás veszélye nélkül, és hogy a kopás drasztikusan csökkenjen. Az üvegek biztonságos rögzítése sokkal egyszerűbbé válik: a megfelelő rögzítési pozíció megtalálásához legfeljebb 60°-os csavarás szükséges.
Az 50 ml-es és 250 ml-es méretű EasyFit üvegek geometriája a korábbi "comfort" modellekhez képest megnövelték az átmérőt és csökkentették a magasságot. Ez két előnnyel jár: jobb őrlési eredmények és cserélhető fedelek, mivel a teljes őrlőedény-választékban csak három átmérőméret van.
Állandó átmérő-kategóriák.
- 1. átmérő: 12 ml-es és 25 ml-es őrlőedények
- 2. átmérő: 50 ml-es, 80 ml-es és 125 ml-es őrlőedények
- 3. átmérő: 250 ml-es és 500 ml-es őrlőedények
- Kapható üvegméretek: ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml
- Az innovatív Advanced Anti-Twist (AAT) funkció biztosítja az őrlőedények biztonságos illeszkedését.
- Nagyfokú rugalmasság, mivel mind a hét befőttesüvegmérethez háromféle fedőméret áll rendelkezésre
- Nyomás- és porálló O-gyűrűs tömítés megakadályozza az anyag kifolyását
- A tégelyek és golyók 5 anyagból állnak rendelkezésre: edzett rozsdamentes acél, volfrámkarbid, achát, szinterezett alumínium-oxid, cirkónium-oxid.
- Rozsdamentes acél védőköpeny achát, szinterezett alumínium-oxid, cirkónium-oxid és volfrámkarbid őrlőedényekhez
- Az edénytest és a fedél közötti horony lehetővé teszi a fedél könnyű kinyitását, pl. egy spatula segítségével, ha az edény belsejében alulnyomás lép fel.
Bárium-titanát őrlése heptán és olajsav keverékében 0,5 mm-es őrlőgolyókkal.
Kék görbe: eredeti minta; zöld görbe: porított minta 5 óra után.
Befőttesüvegek és fedelek speciális alkalmazásokhoz
- Kolloidos vagy nedves őrléshez speciális zárószerkezettel ellátott őrlőedény használata ajánlott.
- A speciális zárószerkezetet ergonomikus kezelésre tervezték.
- A levegőztetőfedelek inert atmoszféra alatti munkavégzésre szolgálnak, például ha az oxigén befolyásolhatja az őrlési folyamatot vagy a mechanoszintézist. A fedelek lehetővé teszik olyan gázok, mint az argon vagy a nitrogén bevezetését az őrlőedénybe.
- Opcionális nyomás- és hőmérsékletmérő rendszer PM GrindControl
A levegőztetőfedél és a GrindControl mostantól különböző anyagokból készült betétekkel is felszerelhető. Így a fedelet például acél és cirkónium-oxid edényhez is lehet használni a betét egyszerű cseréjével.
GrindControl
Szellőzőfedél
Videó: Szellőzőfedél
Adapter speciális alkalmazásokhoz
Egy speciális adapterrel a ko-kristályok szűrése bolygó golyósmalomban végezhető, eldobható üvegcsék, például 1,5 ml-es GC üvegcsék használatával. Az adapter 24 pozícióval rendelkezik, amelyek egy 16 pozíciót tartalmazó külső és egy 8 pozíciót tartalmazó belső gyűrűben vannak elhelyezve. A külső gyűrű akár 16 fiolát is befogad, így a PM 400 bolygógolyómalom használata esetén akár 64 minta egyidejű szűrését is lehetővé teszi. A belső gyűrű 8 pozíciója alkalmas különböző energiabevitellel végzett kísérletek elvégzésére, pl. mechanoszintézis kutatáshoz.
PM 400 Bolygóműves-golyós malom Ajánlott befőttesüveg töltelékek
Az optimális őrlési eredmények elérése érdekében az edény méretét a feldolgozandó minta mennyiségéhez kell igazítani. Az őrlőgolyók mérete ideális esetben 3-szor nagyobb, mint a legnagyobb mintadarab mérete. Ezt az ökölszabályt követve az alábbi táblázatban az egyes golyóméretekhez és edénytérfogatokhoz tartozó őrlőgolyók száma szerepel. Például egy 7 mm-es részecskékből álló minta 200 ml-es porításához 500 ml-es edény és legalább 20 mm-es vagy nagyobb méretű őrlőgolyók használata ajánlott. A táblázat szerint 25 őrlőgolyóra van szükség.
| Csiszolóedény névleges térfogat |
Minta mennyisége | Max. adagolási méret | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | max. ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | max. ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
| 250 ml | 25 - 120 ml | <6 mm | 1100 - 1200 | 220 - 350 | 100 - 120 | 35 - 45 | 15 | 5 |
| 500 ml | 75 - 220 ml | <10 mm | 2000 | 440 - 700 | 200 - 300 | 70 | 25 | 8 |
*Ajánlott golyótöltet (darab)
A táblázat a különböző méretű őrlőgolyók ajánlott tölteteit (darabokban) mutatja az őrlőedény térfogatához, a minta mennyiségéhez és a maximális adagolási mérethez viszonyítva.
PM 400 Bolygóműves-golyós malom Tipikus mintaanyagok
A RETSCH bolygó golyós malmok tökéletesen alkalmasak például ötvözetek, bentonit, csontok, szénszálak, katalizátorok, cellulóz, cementklinker, kerámia, faszén, vegyi termékek, agyagásványok, szén, koksz, komposzt, beton, elektronikai hulladékok aprítására, szálak, üveg, gipsz, haj, hidroxiapatit, vasérc, kaolin, mészkő, fémoxidok, ásványok, ércek, festékek és lakkok, papír, pigmentek, növényi anyagok, polimerek, kvarc, magvak, féldrágakövek, szennyvíziszap, salak, talajok, szövetek, dohány, hulladékminták, fa stb.
Közepesen kemény, rideg: szén
500 ml rozsdamentes acél őrlőedény
25 x 20 mm-es rozsdamentes acél őrlőgolyók
2 perc 350 rpm
Közepesen kemény, szívós: PMMA
500 ml cirkónium-oxid őrlőedény
15 x 25 mm-es cirkónium-oxid őrlőgolyók
30 perc előőrlés 400 rpm-nél
150 x 10 mm-es cirkónium-oxid őrlőgolyók
16 óra finomőrlés 300 rpm-nél.
Keményen törékeny: gránit
250 ml achát őrlőedény
6 x 30 mm-es achát őrlőgolyók
15 perc 400 fordulat/percnél
Kemény: silicon carbide
500 ml cirkónium-oxid őrlőedény
60 x 15 mm-es cirkónium-oxid őrlőgolyók
25 perc 400 fordulat/percnél
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
PM 400 Bolygóműves-golyós malom Működési elv
Az őrlőedény excentrikus módon van felhelyezve a bolygóműves-golyós malom "Nap-tárcsájára". A "Nap-tárcsa" és a ("bolygó") őrlőedény ellentétes irányú forgása fordulatszámának aránya 1:-2 (vagy 1:-2,5 ill. 1:-3).
Az őrlőedényben lévő őrlőgolyókat az ún. Coriolis-erők bonyolult rotációs mozgásra kényszerítik. A golyók és az edény eltérő sebessége a súrlódási és az ütközési hatások olyan kölcsönhatását hozza létre, mely nagy mozgási energiákat szabadít fel. Ezen erők összjátéka eredményezi a bolygóműves-golyós malmok nagy és rendkívül hatékony mértetcsökkentő képességét.
PM 400 Bolygóműves-golyós malom Műszaki adatok
| Alkalmazások | porlasztás, keverés, homogenizálás, kolloid fésülés, mechanikai ötvözet, mechanosynthesis, nano csiszolás, co-krystal szűrés |
|---|---|
| Alkalmazási terület | mezőgazdaság, biológia, kémia, építőanyagok, mérnöki / elektronikai, környezetvédelmi / újrahasznosítás, geológia / metallurgia, üveg / kerámia, orvostudomány / gyógyszeripar |
| Minta jellege | kemény, rideg, lágy, rostos - száraz vagy nedves |
| Aprítási technika | ütközés, súrlódás |
| Betölthető max. méret* | 10 mm |
| Végfinomság* | 1 µm, kolloidőrlésnél 0,1 µm |
| Sarzs/betölthető mennyiség* | max. 4 x 220 ml, max. 8 x 20 ml egymásra helyezett őrlőedényekkel |
| Őrlőhelyek száma | 4 / 2 |
| Fordulatszámarány | 1 : -2 / 1 : -2.5 / 1 : -3 |
| Nap-tárcsa fordulatszáma | 30 - 400 perc-1 |
| Nap-tárcsa effektív átmérője | 300 mm |
| Gyorsulás | 26.8 g |
| Őrlőedény típusa | EasyFit, opcionális beltéri burkolatok, biztonsági záróberendezések |
| Őrlőszerszámok anyaga | achát, cirkónium-oxid, keményacél, rozsdamentes acél, szilícium-nitrid, szinterelt korund, wolfram-karbid |
| Őrlőedények térfogatai | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |
| Stackable csiszoló edények | 12 ml / 25 ml / 50 ml / 80 ml |
| Adapter egyszeri használatra üveg injekciós üveg | 24 x 1,5 ml / 7 x 20 ml |
| Őrlési idő | digitális, 00:00:01 - 99:59:59 között |
| Szakaszos működés | igen, forgásirány megfordításával |
| Őrlési időszakasz | 00:00:01 - 99:59:59 között |
| Megszakítási időszakasz beállítható | 00:00:01 - 99:59:59 között |
| Eltárolható módszerek (SOP) száma | 10 |
| Bevitt energia mérése lehetséges | igen |
| Digitális csatlakozási helyek | RS 232 / RS 485 |
| Meghajtás | 3-fázisú aszinkron-motor frekvenciaváltóval |
| Teljesítményfelvétel | 1,5 kW |
| Elektromos hálózat feszültsége | különböző feszültségértékek |
| Hálózati csatlakozás | 1-fázis |
| Teljesítményfelvétel | ~ 2200 W (VA) |
| Védelem módja | IP 30 |
| Méretek (zárva) szél x mag x mély |
836 x 1220 (1900) x 780 mm |
| Súly, netto | ~ 290 kg |
| Szabványok | CE |
| Szabadalom | SafetySlider (DE 202008008473) |
PM 400 Bolygóműves-golyós malom Letöltések

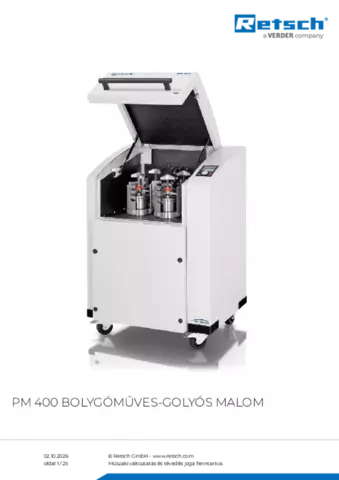

Termék adatlap PM 400
