PM 400は、4つの粉砕ステーションを備えた堅牢なフロア型モデルで、公称容量12 mlから500 mlまでの粉砕ジャーに対応しています。最大8試料を同時に処理でき、高い処理能力を発揮します。
遊星ボールミルは遠心力が非常に大きいため、粉砕エネルギーが高く、粉砕時間が短くなります。
メカノケミストリー（共結晶スクリーニング、メカノシンセシス、メカノアロイ、メカノカタライシス）やナノスケールの超微細コロイド粉砕などの研究用途から、軟質、硬質、脆性、繊維質材料の混合・均質化などの日常作業にも理想的な粉砕機といえます。
硬脆材料のメカニカルアロイング用に、PM400は特別仕様の "MA "を用意しています。
大容量処理用ボールミル
- 最高速度400 rpm、大型サンホイール
- 最大投入サイズ10 mm、粉砕粒度0.1 µm
- 12mlから500mlまでのジャー用粉砕ステーション4基、12～80mlのジャーは積み重ね可能（各2台）
- 粉砕ジャー内の温度と圧力を測定するグラインドコントロール。
- 雰囲気制御用通気カバー
- フロアモデル、保存可能なSOPとサイクルプログラム、乾式・湿式粉砕用の5種類のジャー材質
高速＆パワフル
- サブミクロン領域までロスなく粉砕できる
- 湿式粉砕では、ナノメートル領域（100nm未満）の粒子径を得ることができます
- 30～400 rpmの可変速。
速度比1:-2｜1:-2.5｜1:-3 - バッチ式処理（最大 220ml×4本 ）
- 8 x 20 ml サンプル/バッチ（ジャーを積み重ねた場合）
- コンタミネーションフリーの粉砕を可能にする幅広い材料に対応
遊星ボールミル PM 400 再現性、安全性、取り扱いの容易性
- 速度制御による再現性の高い結果
- 粉砕ジャーを簡単かつ安全にクランプすることができます。
- 安全スライダーは、ジャーがしっかり装着されていない状態での機械の始動を防止します。
- FFCS technology技術による実験台での完璧な安定性
- 安全操作のための革新的なカウンターウェイトとアンバランスセンサー
- ディスプレイによる快適なパラメータ設定と人間工学に基づいたボタン操作
- 粉砕室自動換気装置
- 10個のSOPを保存可能、開始時間をプログラム可能
- 停電時のバックアップにより、残りの稼働時間を確実に保存
設定とオプション
- 乾式・湿式粉砕が可能
- 長期間の試用に適しており、最大99:59:99。
- インターバル機能により、冷却のための休憩が可能
- 回転方向を反転させることができ、ケーキングの影響を最小限に抑えることができます。
レッチェの遊星ボールミルに代わる最高の粉砕機は？レッチェのミキサーミルです。
人間工学に基づいたハンドリングで、ナノメートル領域までの粉砕が高い精度で得られます。

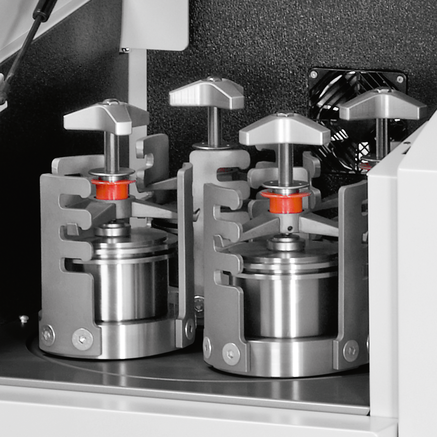

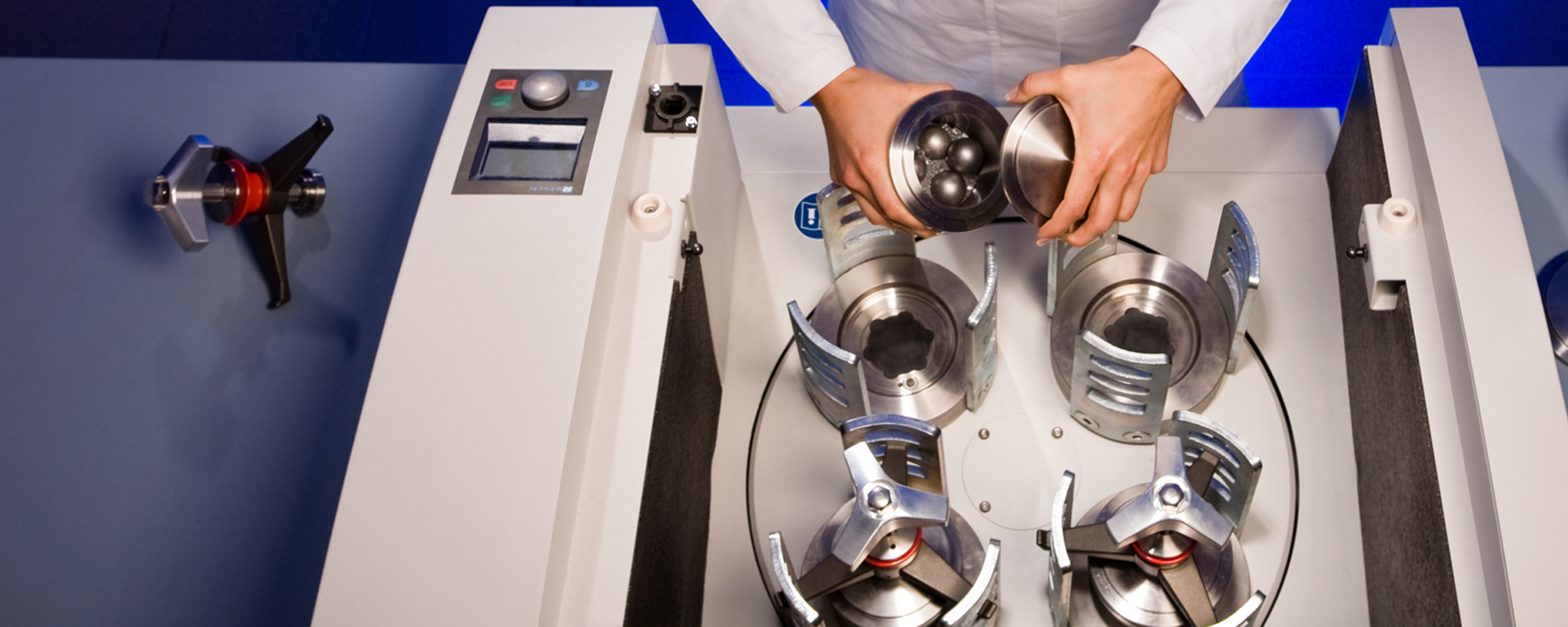

遊星ボールミル PM 400 安全性の高いジャークランプ
遊星ボールミルは、特に安全性を重視しています。セーフティースライダーは、粉砕ジャーをクランプで固定してから粉砕を開始することができるようになっています。また、自動ロック機構により、粉砕ジャーが正しく確実に固定されます。この強固な機械式システムは、電子式に比べ故障が少なく、ユーザーはいつでも試料に安全にアクセスすることができます。
遊星ボールミル PM 400 PM400による湿式・ナノスケール粉砕
湿式粉砕は5μm以下の粒径を得るために行われます。小さな粒子は表面に帯電して凝集する傾向があり、乾式でさらに粉砕することが難しくなるからです。液体や分散媒を添加することで、粒子を分散したままにすることが出来ます。
湿式粉砕で100nm以下の超微粒子（ナノスケール粉砕）を作るには、衝撃よりも摩擦による粉砕が重要です。そのためには、表面積が大きく、摩擦点が多い小さな粉砕ボールを多数使用します。粉砕ジャーの充填量は、小径の粉砕ボールが60％程度が理想とされています。
ジャーへの充填、湿式粉砕、試料回収の具体的な様子については、こちらの動画をご覧ください。

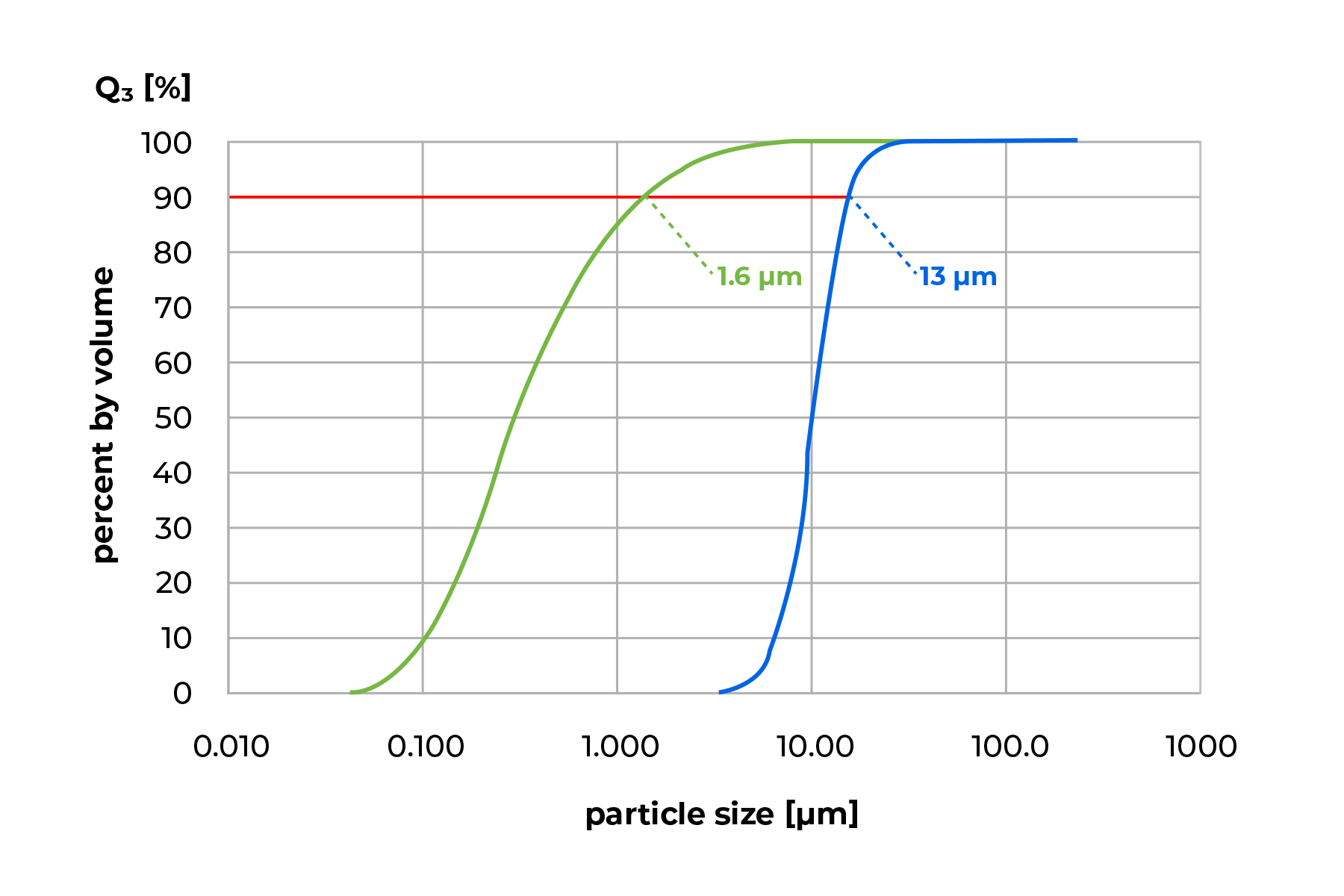

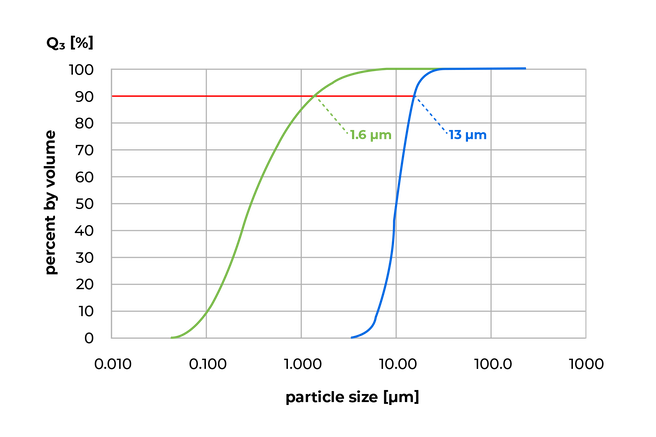

エタノール中で1mmの粉砕ボールを用いてガラスを粉砕したもの。
青色曲線：元の試料、緑色曲線：60分後の粉砕試料。
PM400で360rpmでガラスを粉砕した結果を示しています。1mmの粉砕ボールを用いてエタノール中で1時間粉砕した結果、元のサンプルのD90値は13μmから1.6μmに減少しています。
チタン酸バリウムのヘプタンとオレイン酸の混合溶液を0.5mmの粉砕ボールで粉砕したもの。
青色曲線：元の試料、緑色曲線：5時間後の粉砕した試料。
メカノケミカルアプリケーション用 PM 400 MA
レッチェの遊星ボールミルは、メカニカルアロイングやメカノシンセシスなどの工程に最適です。ほとんどの延性金属では、PM100とPM200のジャーとサンホイールの速度比は1:-2で、ボールチャージが合金の形成に必要な衝撃エネルギーを発生させるので十分な効果が得られます。しかし、硬脆材料にはより大きなエネルギーが必要です。
PM 400 MA は、このような用途のために速度比を 1:-2.5 または 1:-3.0 に高めて設計されています。最適な回転数比とそのパラメータは、製品ごとに試行錯誤で決定する必要があります。
遊星ボールミル PM 400 新しい粉砕ジャーによる粉砕結果の向上（直径を大きくし、高さで容量を変えています）
試料調製の性能と結果は、粉砕ジャーと粉砕ボールサイズの選択によっても決まります。新しい粉砕ジャーは、最高回転数800rpmでの長時間粉砕、湿式粉砕、高負荷、最高回転数、メカニカルアロイングなど、過酷な使用条件に対応するよう特別に設計されています。新設計の粉砕ジャーは既存のレッチェ全ての遊星ボールミルでも利用可能です。
50～500mlの粉砕ジャーの底にアドバンスド・アンチ・ツイスト（AAT）と呼ばれる構造を採用しています。これにより、高速回転でもジャーがねじれることなくしっかりと固定され、磨耗や破損が激減します。
50mlと250mlサイズの粉砕ジャーは、従来の "コンフォート "モデルに比べ、直径が大きく、高さが低くなっています。これにより、粉砕結果の向上と、粉砕ジャー製品の直径寸法が3種類のみで全製品をカバーでき、蓋の共通化が可能となりました。
3種類の直径の蓋で対応する粉砕ジャーの容量
直径1：12mlと25mlの粉砕ジャー
直径2：50ml、80ml、125ml粉砕ジャー
直径3：250mlと500mlの粉砕ジャー
- 粉砕ジャー容量：12ml / 25ml / 50ml / 80ml / 125ml / 250ml / 500ml
- 革新的なAAT（Advanced Anti-Twist）機能により、粉砕ジャーをしっかりと固定できます。
- 7種類の粉砕ジャー全てに3種類の蓋で適合出来るため、柔軟性が高い
- 気密性と防塵性に優れたOリングにより、材料の吹きこぼれを防止
- 粉砕ジャーと粉砕ボールの材質は、ステンレス、タングステンカーバイド、メノウ、アルミナ、ジルコニアの5種類。
- メノウ、アルミナ、ジルコニア、タングステンカーバイドの粉砕ジャーはステンレス保護ジャケット付
- ジャー本体と蓋の間に溝があるため、ジャー内部に圧力不足が生じた場合、例えばスパチュラを使って蓋を簡単に開けることができます。
チタン酸バリウムのヘプタンとオレイン酸の混合溶液を0.5mmの粉砕ボールで粉砕したもの。
青色曲線：元の試料、緑色曲線：5時間後の粉砕した試料。
特殊用途向け粉砕ジャー＆蓋
- コロイド粉砕や湿式粉砕には、密閉用クランプの使用をお勧めします。
- この特殊なクランプは、人間工学に基づいて、簡単に取り扱いができるように設計されています。
- 酸素が粉砕プロセスやメカノシンセシスに影響を及ぼす可能性がある場合など、不活性雰囲気下で作業するために設計された雰囲気制御蓋です。アルゴンや窒素などの気体を粉砕ジャーに導入することができます。
- オプションで、ジャー内部の圧力と温度を粉砕中にin-situで測定できるシステム PM グラインドコントロールもございます。
雰囲気制御用通気カバーとグラインドコントロールの両方に、様々な材質のインレイ（内蓋）を取り付けることができるようになりました。そのため、材質ごとにご購入いただかなくても、インレイを交換するだけで、例えばスチール製とジルコニア製の粉砕ジャー両方に対応することが出来るようになりました。
GrindControl
雰囲気制御用蓋
ビデオ: 雰囲気制御用蓋
特殊用途向けアダプター
特別なアダプターを使用すれば、1.5mlのGCガラスバイアルなどの使い捨てバイアルを使用して、遊星ボールミルで共結晶スクリーニングを行うことができる。アダプターは、16ポジションの外側リングと8ポジションの内側リングに配置された24ポジションが特徴です。外側リングには最大16本のバイアルを装着でき、遊星ボールミルPM400を使用した場合、最大64サンプルを同時にスクリーニングできます。内側リングの8つのポジションは、メカノシンセシス研究など、異なるエネルギー入力で試験を行うのに適しています。
遊星ボールミル PM 400 おすすめのジャー投入量を紹介
最適な粉砕結果を得るためには、処理する試料の量に合わせた粉砕ジャーの大きさが必要です。粉砕ボールの大きさは、最大の試料片の3倍が理想的です。この法則に従って、各ボールの大きさとジャー容積に対応する粉砕ボールの数を下表に示します。例えば、7mmの粒子を200ml粉砕する場合、500mlのジャーと20mm以上の粉砕ボールを推奨します。この表から、25個の粉砕ボールが必要であることがわかります。
| 粉砕ジャー 通常容量 |
試料量 | 最大投入サイズ | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | ＜ ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | ＜ ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
| 250 ml | 25 - 120 ml | <6 mm | 1100 - 1200 | 220 - 350 | 100 - 120 | 35 - 45 | 15 | 5 |
| 500 ml | 75 - 220 ml | <10 mm | 2000 | 440 - 700 | 200 - 300 | 70 | 25 | 8 |
*推奨ボール投入量（個）
表は、粉砕ジャー容積、試料量、最大供給量に対する、異なるサイズの粉砕ボールの推奨装填量（個数）を示しています。
遊星ボールミル PM 400 典型的なサンプル材料
レッチェの遊星ボールミルは、次のような様々な材料の粉砕に適しています。合金、ベントナイト、骨、炭素繊維、触媒、セルロース、セメントクリンカー、セラミックス、木炭、化学製品、粘土鉱物、石炭、コークス、コンポスト、コンクリート、電子廃棄物、繊維、ガラス、石膏、毛髪、ハイドロキシアパタイト、鉄鉱石、カオリン、石灰石、金属酸化物、鉱物、鉱石、塗料およびラッカー、紙、顔料、植物材料、ポリマー、石英、種子、半貴石、下水汚泥、スラグ、土壌、組織、タバコ、廃棄物サンプル、木材、等。

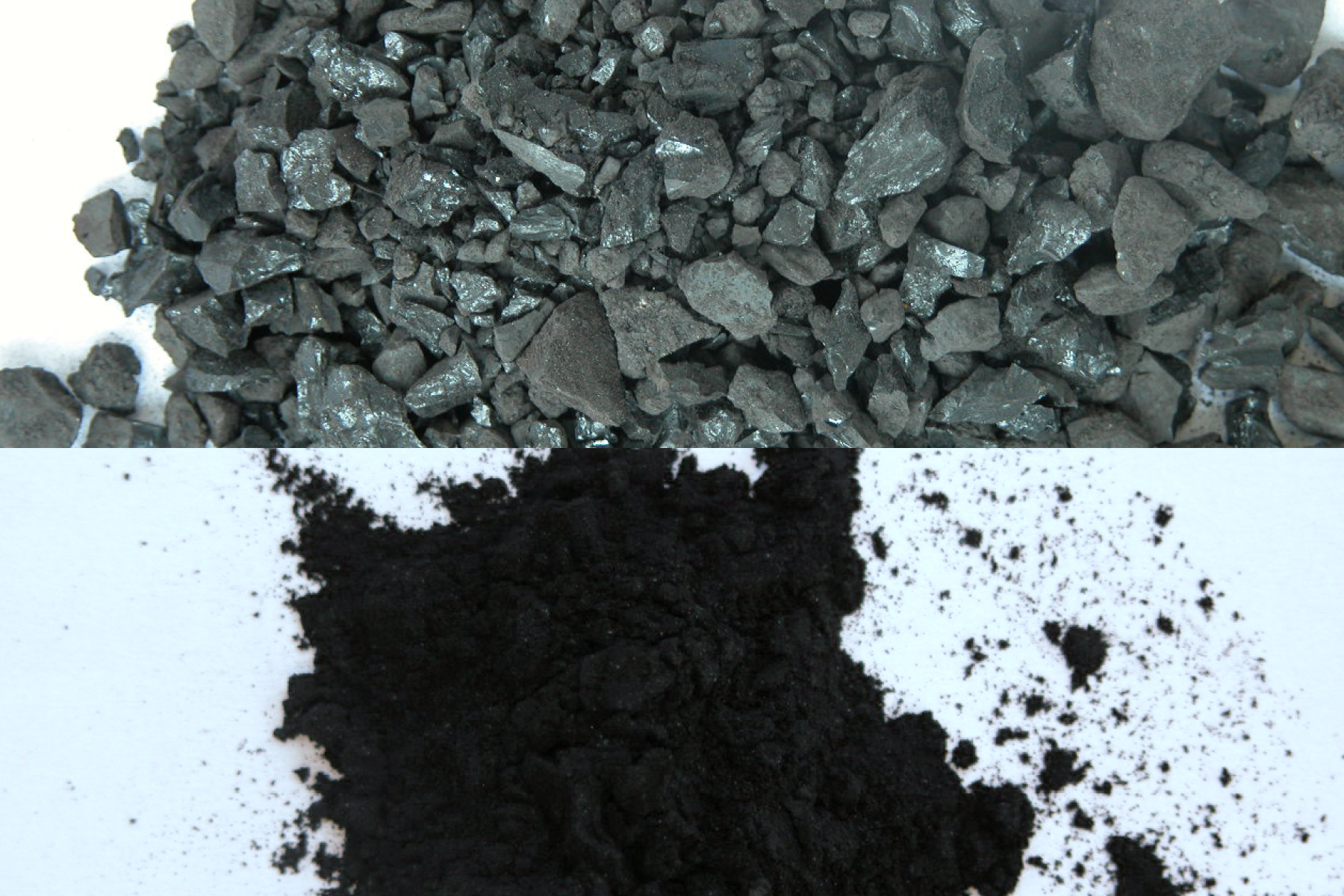

中硬質, 脆い: 石炭
500 ml ステンレス製粉砕ジャー
25 x 20 mm ステンレス製粉砕ボール
350 rpmで2分間

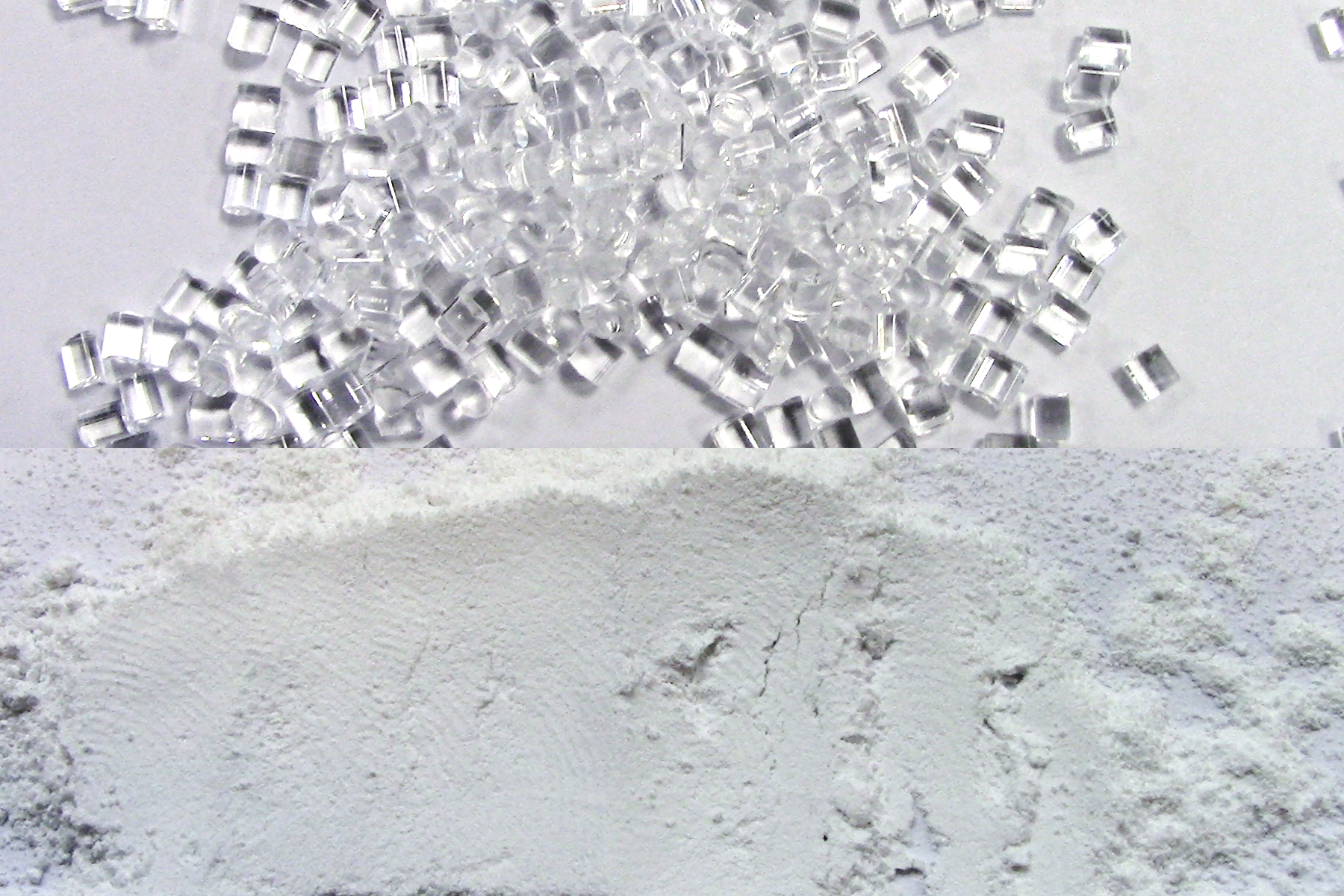

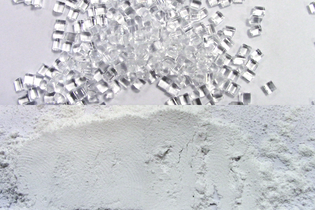

中硬質, 硬い: PMMA
500mlのジルコニア製粉砕ジャー
15 x 25 mm のジルコニア製粉砕ボール
400 rpm で 30 分間の予備粉砕
150 x 10 mm のジルコニア製粉砕ボール
16 時間 300 rpm で微粉砕

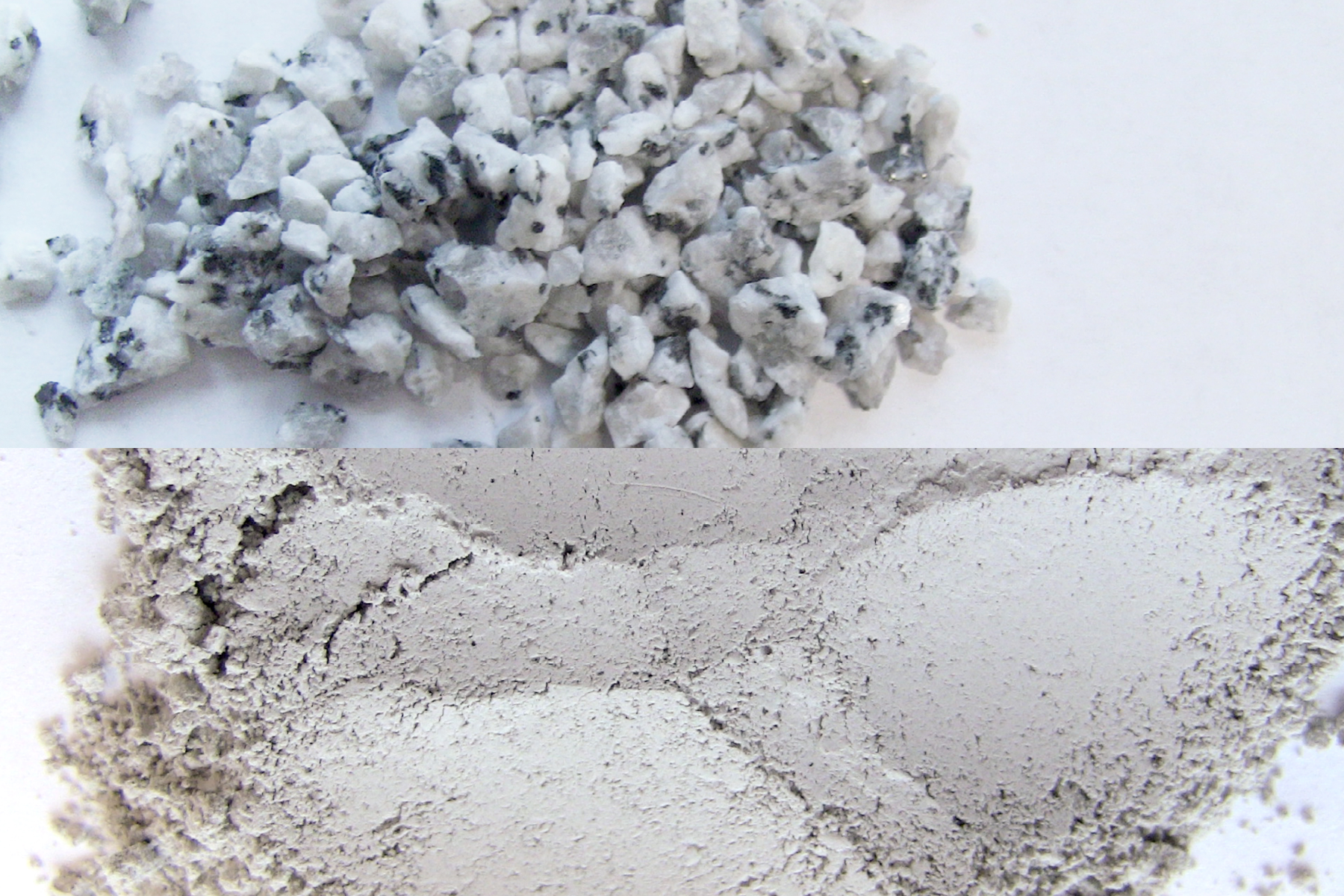

硬質脆性: 花崗岩
250 ml メノウ製粉砕ジャー
6 x 30 mm メノウ製粉砕ボール
400rpmで15分間

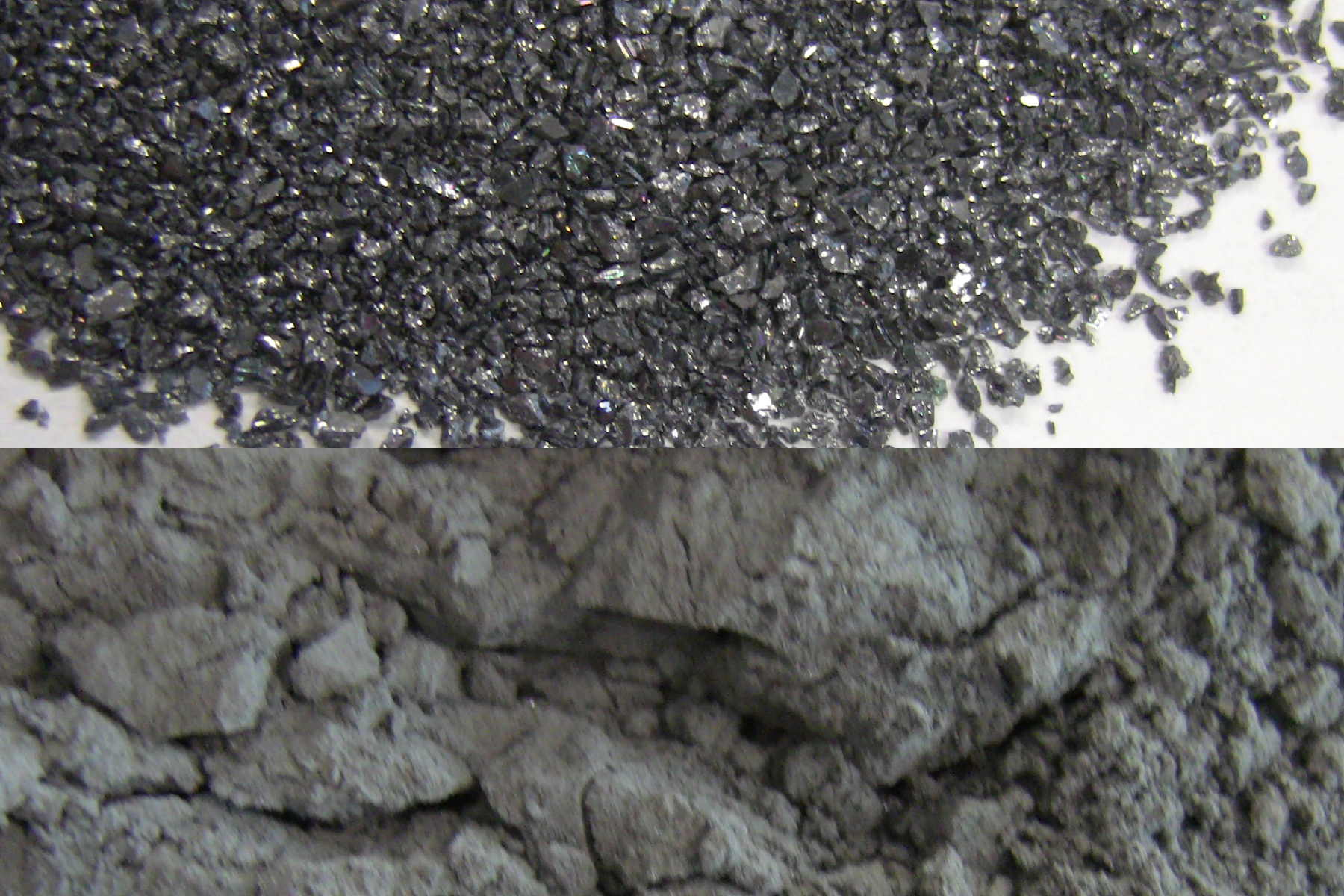

硬質: silicon carbide
500mlのジルコニア製粉砕ジャー
60 x 15 mm のジルコニア製粉砕ボール
25 分 400 rpm
詳細なデータをご希望の方は、アプリケーションデータベースをご覧ください
遊星ボールミル PM 400 機能
粉砕ジャーは遊星ボールミルの太陽電池ホイールに偏心して配置されています。サンホイールの運動方向と粉砕ジャーの運動方向は1：-2（または1：-2.5または1：-3）の割合で反対になっています。
粉砕ジャー内の粉砕ボールは、重なり合った回転運動、いわゆるコリオリ力を受ける。ボールと粉砕ジャーの速度差により、摩擦力と衝撃力の相互作用が発生し、高い動的エネルギーが放出されます。
これらの力の相互作用により、遊星ボールミルは非常に効果的な粉砕を行うことが可能です。
遊星ボールミル PM 400 製品仕様
| 製品選択ガイド | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding, co-crystal screening |
|---|---|
| 分野 | 農業, 生物学, 化学, 建材, エンジニアリング / 電子工学, 環境 / リサイクリング, 地質学 / 冶金学, ガラス / セラミックス, 医学 / 薬学 |
| 投入試料の性質 | 柔らかい、硬い、脆い、繊維質 - 乾いている、湿っている |
| 粉砕方法 | 衝撃力, 摩擦力 |
| 試料投入サイズ* | 10 mm |
| 粉砕粒度* | 1μｍ、コロイド粉砕の場合 0.1μｍ |
| 投入試料量* | 最大4 x 220 ml, 最大8 x 20ml （粉砕ジャーを積み重ねた場合） |
| 粉砕ジャー装填台数 | 4 / 2 |
| 公自転比 | 1:-2 / 1:-2.5 / 1:-3 |
| 公転回転数 | 30 ～ 400 ｒｐｍ |
| 有効公転直径 | 300 mm |
| 加速度 | 26.8 g |
| 粉砕ジャーの種類 | EasyFit, optional areation covers, safety closure devices |
| 粉砕セットの材質 | hardened steel, stainless steel, tungsten carbide, agate, sintered aluminium oxide, silicon nitride, zirconium oxide |
| 粉砕ジャーのサイズ | 12ml/25ml/50ml/80ml/125ml/250ml/500ml |
| 積み重ね可能なジャーのサイズ | 12ml / 25ml / 50ml / 80ml |
| 使い捨てガラスバイアル用アダプター | 24×1.5ミリリットル/7×20ミリリットル |
| 粉砕時間の設定 | デジタル, 00:00:01 ～ 99:59:59 |
| インターバル・モード | 可, 反転機能付き |
| 反転時間 | 00:00:01 ～ 99:59:59 |
| 休止時間 | 00:00:01 ～ 99:59:59 |
| SOPを設定可 | 10 |
| 投入エネルギーの測量 | 準拠 |
| シリアル・インターフェイス | RS 232 / RS 485 |
| モータ | 3相 非同期モーター 周波数コンバーター付 |
| ドライブ | 1.5 kW |
| 電圧 | お問い合わせください |
| 電源 | 単相 |
| 消費電力 | ~ 2200 W (VA) |
| 保護等級 | IP 30 |
| W x H x D(ｶﾊﾞｰを閉じた状態） | 836 x 1220 (1900) x 780 mm |
| 本体重量 | ~ 290 kg |
| 規格 | CE |
| 特許 | SafetySlider (DE 202008008473) |
遊星ボールミル PM 400 資料ダウンロード
Expert Guide Milling
Why Size Reduction? A reliable and accurate analysis can only be guaranteed by reproducible sample preparation. The "Art of Milling" describes the process of turning a laboratory sample into a representative part sample with homogeneous analytical fineness.
General Catalogue
Green Cement - Innovation in the Construction Industry
Green Cement represents a significant innovation in the construction industry, aimed at reducing environmental impact and promoting sustainable development. Traditional cement production is a major contributor to global CO emissions, accounting for approximately 7-8% of the total. With this material these emissions can be minimized by incorporating supplementary cementitious materials (SCMs) such as fly ash, slag and seashell by using alternative fuels and raw materials. Our solutions enable the production of a more sustainable product with high performance characteristics and exceptional physical properties.

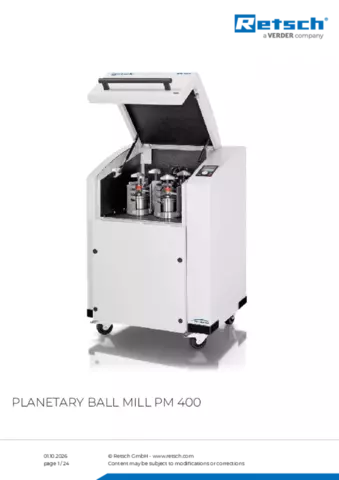

Product data sheet PM 400
