PM 400 , 4 öğütme istasyonuna sahip sağlam bir zemin tipi modeldir ve nominal hacmi 12 ml ile 500 ml arasında değişen öğütme kaplarını kabul eder. Aynı anda 8 adede kadar numuneyi işleyebilir, bu da yüksek numune işleme kapasitesi sağlar.
Planetary Bilyalı Değirmenler son derece yüksek santrifüj kuvvetleri, çok yüksek tozlaştırma enerjisi ve dolayısıyla kısa öğütme süreleri sağlar.
Değirmen, mekanokimya (eş kristal tarama, mekanosentez, mekanik alaşımlama ve mekanokataliz) veya nanometre ölçeğinde ultra ince kolloidal öğütme gibi araştırma görevleri için olduğu kadar, yumuşak, sert, kırılgan veya lifli malzemelerin karıştırılması ve homojenleştirilmesi gibi rutin görevler için de idealdir.
Sert-kırılgan malzemelerin mekanik alaşımlaması için PM 400 , özel bir “MA” versiyonunda mevcuttur.
The high-volume Ball Mill for high throughput applications
- Max. speed 400 rpm, large sun wheel
- Up to 10 mm feed size and 0.1 µm final fineness
- 4 grinding stations for jars from 12 ml up to 500 ml, jars of 12 – 80 ml can be stacked (two jars each)
- GrindControl to measure temperature and pressure inside the jar.
- Aeriation lids to control the atmosphere inside the jar
- Floor model, storable SOPs and cycle programs, 5 different jar materials for dry and wet grinding
Hızlı ve Güçlü
- Kayıpsız boyut küçültme, mikron altı aralığa kadar.
- Islak öğütme, nanometre aralığında (100 nm) parçacık boyutları elde edilmesini sağlar.
- 30 ile 400 devir/dakika arasında değişken hız,
hız oranı 1:-2 | 1:-2,5 | 1:-3 - Maksimum 4 x 220 ml'lik partiler halinde işleme.
- Her partide üst üste dizilmiş kavanozlarda 8 x 20 ml numune.
- Kirlenmeden arındırılmış öğütme için geniş malzeme yelpazesi.
Planetary Ball Mill PM 400 Tekrarlanabilirlik, güvenlik ve kolay kullanım
- Hız kontrolü sayesinde tekrarlanabilir sonuçlar.
- Öğütme kaplarının kolay ve güvenli bir şekilde sabitlenmesi
- Emniyet sürgüsü, kavanozlar güvenli bir şekilde sıkıştırılmadan makinenin çalıştırılmasını önler.
- FFCS teknolojisi sayesinde laboratuvar tezgahında mükemmel denge.
- Gözetimsiz çalışma için yenilikçi karşı ağırlık ve dengesizlik sensörü.
- Ekran üzerinden rahat parametre ayarı ve ergonomik tek tuşlu kullanım.
- Otomatik öğütme haznesi havalandırması
- 10 adet standart işletim prosedürü (SOP) kaydedilebilir, programlanabilir başlangıç zamanı.
- Elektrik kesintisi yedekleme sistemi, kalan işlem süresinin saklanmasını sağlar.
Ayarlar ve Seçenekler
- Kuru ve ıslak öğütme mümkündür.
- Uzun süreli denemeler için uygundur, maksimum 99 saat.
- Aralıklı çalışma, soğutma molalarına olanak tanır.
- Yönün tersine çevrilmesi, topaklanma etkilerini en aza indirmeye yardımcı olur.
The best alternative to a Retsch planetary ball mill? A Retsch mixer mill.
Benefit from particularly ergonomic handling while achieving the same finenesses down to the nanometer range.
Planetary Ball Mill PM 400 Önce güvenlik: Kavanoz Sıkıştırma
RETSCH planet bilyalı değirmenlerinin kullanımı özellikle güvenlidir. Öğütme kabının bir sıkıştırma tertibatı ile güvenli bir şekilde sabitlenmesinden sonra değirmenin çalıştırılabilmesini sağlayan sağlam bir Güvenlik Sürgüsü bulunur. Otomatik kilit, kabın doğru ve güvenli bir şekilde yerine oturduğunu garanti eder. Bu kanıtlanmış sağlam mekanik sistem, elektronik çözümlere göre daha az arıza eğilimlidir; kullanıcı her zaman numuneye tam erişime sahiptir. Örneğin, elektronik sistem arızalandığında kapların kilidini açmak mümkün olmaz.
Planetary Ball Mill PM 400 PM 400 ile ıslak ve nano ölçekli öğütme
Islak öğütme, 5 µm'nin altındaki parçacık boyutlarını elde etmek için kullanılır, çünkü küçük parçacıklar yüzeylerinde yüklenmeye ve kümelenmeye eğilimlidir, bu da kuru modda daha fazla öğütmeyi zorlaştırır. Bir sıvı veya dağıtıcı madde eklenerek parçacıklar birbirinden ayrı tutulabilir.
Islak öğütme ile 100 nm veya daha küçük çok ince parçacıklar (nano ölçekli öğütme) üretmek için darbe yerine sürtünme gereklidir. Bu, geniş bir yüzeye ve birçok sürtünme noktasına sahip çok sayıda küçük öğütme bilyesi kullanılarak elde edilir. Kavanozun ideal dolum seviyesi %60 oranında küçük öğütme bilyelerinden oluşmalıdır.
Kavanoz doldurma, ıslak öğütme ve numune geri kazanımı hakkında daha fazla bilgi için videoyu izleyin.
1 mm'lik öğütme bilyeleriyle etanol içinde camın öğütülmesi.
Mavi eğri: orijinal numune; yeşil eğri: 60 dakika sonra toz haline getirilmiş numune.
Grafik , PM 400 cihazında 360 rpm hızda cam öğütme işleminin sonucunu göstermektedir. 1 mm'lik öğütme bilyeleriyle etanol içinde 1 saatlik öğütme işleminden sonra, orijinal numunenin D90 değeri 13 µm'den 1,6 µm'ye düşmüştür.
Baryum titanatın heptan ve oleik asit karışımında 0,5 mm öğütme bilyeleriyle öğütülmesi.
Mavi eğri: orijinal numune; yeşil eğri: 5 saat sonra toz haline getirilmiş numune.
Mekanokimyasal uygulamalar için PM 400 MA
RETSCH Planet Bilyalı Değirmenler, mekanik alaşımlama veya mekanosentez gibi işlemler için mükemmel şekilde uygundur. Çoğu reaksiyon için, PM 100 ve PM 200 modellerinin 1:2 oranındaki kavanoz ve güneş çarkı hız oranı tamamen yeterlidir, çünkü bilye yükü yeterli darbe enerjisi üretir. Bununla birlikte, bazı reaksiyonlar için daha fazla enerji gereklidir. Burada, 1:2,5 veya 1:3 oranında artırılmış hız oranına sahip PM 400 MA kullanılabilir.
1:2,5 veya 1:3,0 oranında artırılmış hız oranına sahip PM 400 MA, özellikle bu uygulamalar için tasarlanmıştır. Optimum hız oranı ve diğer tüm öğütme parametreleri, belirli bir ürün için deneme yanılma yoluyla belirlenmelidir.
Planetary Ball Mill PM 400 Mükemmel sonuçlar için EasyFit öğütme kapları.
Numune hazırlama performansı ve sonucu, öğütme kabının ve bilye yükünün seçimine de bağlıdır. EasyFit öğütme kabı serisi, uzun süreli denemeler, 800 rpm'ye kadar maksimum hızlarda çalışma, ıslak öğütme, yüksek mekanik yükler ve maksimum hızlar ile mekanik alaşımlama gibi aşırı çalışma koşulları için özel olarak tasarlanmıştır. Bu öğütme kabı serisi, tüm RETSCH planet bilyalı değirmenler için uygundur.
Yeni EasyFit öğütme kabı serisi, 50-500 ml'lik kapların alt kısmında Gelişmiş Bükülme Önleyici (AAT) adı verilen bir yapıya sahiptir. Bu, yüksek hızlarda bile kapların bükülme riski olmadan sıkıca sabitlenmesini ve aşınmanın önemli ölçüde azaltılmasını sağlar. Kavanozların güvenli bir şekilde sıkıştırılması çok daha kolay hale getirildi: doğru sıkıştırma pozisyonunu bulmak için maksimum 60°'lik bir döndürme gereklidir.
50 ml ve 250 ml boyutlarındaki EasyFit kavanozlarının geometrisi, önceki "Comfort" modellerine kıyasla çap olarak büyütüldü ve yükseklik olarak küçültüldü. Bu iki avantaj sunar: daha iyi öğütme sonuçları ve değiştirilebilir kapaklar, çünkü tüm öğütme kavanozu serisi için yalnızca üç çap boyutu vardır.
Çap kategorileri
- Çap 1: 12 ml ve 25 ml öğütme kapları
- Çap 2: 50 ml, 80 ml ve 125 ml öğütme kapları
- Çap 3: 250 ml ve 500 ml öğütme kapları
- Available jar sizes: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml
- Innovative Advanced Anti-Twist (AAT) function ensures secure fit of grinding jars
- High flexibility thanks to suitability of three lid sizes for all seven jar sizes
- Pressure-tight and dust-proof O-ring sealing prevents material spillage
- Jars and balls available in 5 materials: hardened stainless steel, tungsten carbide, agate, sintered aluminium oxide, zirconium oxide
- Stainless steel protective jacket for agate, sintered aluminum oxide, zirconium oxide and tungsten carbide grinding jars
- Kavanoz gövdesi ile kapağı arasındaki oluk, kavanozun içinde basınç düşmesi gibi durumlarda kapağın kolayca açılmasını sağlar (örneğin, spatula yardımıyla).
Baryum titanatın heptan ve oleik asit karışımında 0,5 mm öğütme bilyeleriyle öğütülmesi.
Mavi eğri: orijinal numune; yeşil eğri: 5 saat sonra toz haline getirilmiş numune.
Jars & lids for special applications
- For colloidal or wet grinding, the use of a grinding jar with a special closure device is recommended
- The special closure device is designed for ergonomic handling
- Havalandırma kapakları, örneğin oksijenin öğütme işlemini veya mekanosentezi etkileyebileceği durumlarda, inert atmosfer altında çalışmak üzere tasarlanmıştır. Bu kapaklar, argon veya nitrojen gibi gazların öğütme kabına verilmesine olanak tanır.
- İsteğe bağlı basınç ve sıcaklık ölçüm sistemi PM GrindControl
Both the aeration lid and GrindControl can now be equipped with inlays of different materials. Thus, the lid can be used for, e. g. a steel and a zirconium oxide jar by simply exchanging the inlay.
GrindControl
Aeriation lid
Video: Aeriation lid
Adapter for special applications
With a special adapter, co-crystal screening can be carried out in a planetary ball mill, using disposable vials such as 1.5 ml GC glass vials. The adapter features 24 positions arranged in an outer ring with 16 positions and an inner ring with 8 positions. The outer ring accepts up to 16 vials, allowing for screening up to 64 samples simultaneously when using the Planetary Ball Mill PM 400. The 8 positions of the inner ring are suitable to perform trials with different energy input, e.g. for mechanosynthesis research.
Planetary Ball Mill PM 400 Önerilen kavanoz dolguları
En iyi öğütme sonuçlarını elde etmek için, öğütme kabının boyutu işlenecek numune miktarına göre ayarlanmalıdır. Öğütme bilyelerinin ideal boyutu, en büyük numune parçasının 3 katı büyüklüğünde olmalıdır. Bu genel kurala göre, her bilye boyutu ve öğütme kabı hacmi için gereken öğütme bilyesi sayısı aşağıdaki tabloda belirtilmiştir. Örneğin, 7 mm partiküllerden oluşan 200 ml'lik bir numuneyi öğütmek için, 500 ml'lik bir öğütme kabı ve en az 20 mm veya daha büyük öğütme bilyeleri önerilir. Tabloya göre, 25 öğütme bilyesi gereklidir.
| Öğütme kabı nominal hacim |
Örnek miktarı | Malzeme giriş büyüklüğü | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | Buraya kadar ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | Buraya kadar ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
| 250 ml | 25 - 120 ml | <6 mm | 1100 - 1200 | 220 - 350 | 100 - 120 | 35 - 45 | 15 | 5 |
| 500 ml | 75 - 220 ml | <10 mm | 2000 | 440 - 700 | 200 - 300 | 70 | 25 | 8 |
*Önerilen top sayısı (adet)
Tablo, öğütme kabı hacmi, numune miktarı ve maksimum besleme boyutuna bağlı olarak, farklı boyutlardaki öğütme bilyelerinin önerilen miktarlarını (adet olarak) göstermektedir.
Planetary Ball Mill PM 400 Tipik Örnek Malzemeler
RETSCH planet bilyalı değirmenler, örneğin alaşımlar, bentonit, kemik, karbon lifleri, katalizörler, selüloz, çimento klinkeri, seramik, odun kömürü, kimyasal ürünler, kil mineralleri, kömür, kok, kompost, beton, elektronik hurda, lifler, cam, alçı, saç, hidroksiapatit, demir cevheri, kaolin, kireç taşı, metal oksitler, mineraller, cevherler, boyalar ve vernikler, kağıt, pigmentler, bitki materyalleri, polimerler, kuvars, tohumlar, yarı değerli taşlar, kanalizasyon çamuru, cüruf, topraklar, mendil, tütün, atık numuneleri, odun vb. malzemelerin boyut küçültülmesi için mükemmel şekilde uygundur.
Orta sert, Kırılgan: coal
500 ml paslanmaz çelik öğütme kabı
25 x 20 mm paslanmaz çelik öğütme bilyeleri
350 rpm'de 2 dakika
Orta sert, Sert: PMMA
500 ml zirkonyum oksit öğütme kabı
15 x 25 mm zirkonyum oksit öğütme bilyeleri
400 rpm'de 30 dakika ön öğütme
150 x 10 mm zirkonyum oksit öğütme bilyeleri
300 rpm'de 16 saat ince öğütme
Sert-kırılgan: Granit
250 ml akik öğütme kabı
6 x 30 mm akik öğütme bilyesi
400 rpm'de 15 dakika
Sert: silicon carbide
500 ml zirkonyum oksit öğütme kabı
60 x 15 mm zirkonyum oksit öğütme bilyeleri
400 rpm'de 25 dakika
Örnek hazırlama göreviniz için en iyi çözümü bulmak için uygulama veri tabanımızı ziyaret ediniz
Planetary Ball Mill PM 400 Fonksiyon prensibi
Gezegen hareketli bilyalı değirmen,tabla üzerinde konumlanmıştır.Tabla hareket yönünde 1 birim döndüğünde,kavanoz ters yönde 3-2.5 birim döner.
Kavanoz içindeki bilyeler,bindirilmiş dönme hareketine maruz kalır. Kavanoz içinde öğütme bilyeleri dönme hareketlerini, Coriolis kuvvetine maruz kalarak gerçekleştirir.
Bilyalar ve kavanoz arasındaki hızları arasındaki yüksek enerji,sürtünme ve darbe kuvvetleri üretir. Bu kuvvetler arasındaki etkileşim, gezegen hareketli bilyalı değirmenin numuneleri çok küçük hale getirmesini sağlar.
Planetary Ball Mill PM 400 Teknik Veri
| Uygulamalar | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding, co-crystal screening |
|---|---|
| Uygulama alanı | tarım, biyoloji, kimya, inşaat malzemeleri, mühendislik / elektronik, çevre / geri dönüşüm, jeoloji / metalurji, cam / seramik, ilaç / eczacılık |
| Besleme malzemesi | yumuşak, sert, kırılgan, lifli |
| Boyut küçültme prensibi | etki, sürtünme |
| Malzeme giriş büyüklüğü | 10 mm |
| Çıkış büyüklüğü | 1 µm, koloidal öğütme için 0.1 µm |
| Parti boyutu / besleme miktarı | maks. 4 x 220 ml, maks. 8 x 20ml toplama kabı ile |
| Öğütücü istasyon sayısı | 4 / 2 |
| Hız oranı | 1:-2 / 1:-2.5 / 1:-3 |
| Tabla hızı | 30 - 400 dk-1 |
| Efektif tabla ebatı | 300 mm |
| Yer çekimi ivmesi | 26.8 g |
| Öğütücü hazne tipi | EasyFit, optional areation covers, safety closure devices |
| Öğütücü elemanların malzemesi | sertleştirilmiş çelik, paslanmaz çelik, tungsten karbür, akik, sinterlenmiş alüminyum oksit, silikon nitrür, zirkonyum oksit |
| Öğütücü hazne ebatları | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |
| Stackable grinding jars | 12 ml / 25 ml / 50 ml / 80 ml |
| Tek kullanımlık cam şişeler için adaptör | 24 x 1,5 ml / 7 x 20 ml |
| Öğütme süresi ayarı | dijital, 00:00:01 - 99:59:59 |
| Aralıklı çalışma | evet, ters yönde |
| Çalışma aralığı süresi | 00:00:01 - 99:59:59 |
| Bekleme süresi | 00:00:01 - 99:59:59 |
| Kaydedilebilir SOP | 10 |
| Giren olası enerji ölçümü | evet |
| Arabirim | RS 232 / RS 485 |
| Tahrik | Frekans konvertörlü ile 3 fazlı asenkron motor |
| Motor gücü | 1,5 kW |
| Elektriksel veriler | farklı voltajlar |
| Güç bağlantısı | 1-faz |
| Güç tüketimi | ~ 2200 W (VA) |
| Koruma kodu | IP 30 |
| G x Y x D kapalı | 836 x 1220 (1900) x 780 mm |
| Net ağırlık | ~ 290 kg |
| Standartlar | CE |
| Patent / Faydalı patent | SafetySlider (DE 202008008473) |
Planetary Ball Mill PM 400 Dosya İndirme

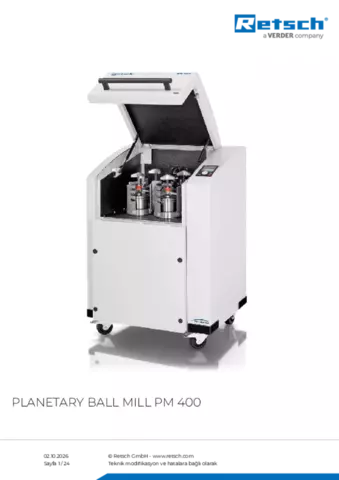

Ürün veri sayfası PM 400
