A DM 200 tárcsás malom robusztus kialakítása miatt laboratóriumokban és gyárakban egyaránt felhasználható, gyakran durva üzemi körülmények között vagy akár online üzemmódban a nyersanyagok minőségellenőrzéséhez. A DM 200 malom már néhány perc alatt eléri a kívánt szemcseméretet.
Előnyök
- kiváló aprítási teljesítmény
- reprodukálható eredmények az őrlőrés pontos beállítása révén
- tisztításhoz könnyen hozzáférhető őrlőtér
- hosszú élettartamú őrlőtárcsák
- sokféle anyagú őrlőszerszám az analízist nem befolyásoló aprításhoz
- csatlakozó porszívó számára
- BB 200 pofás törővel együtt működtethető
DM 200 Tárcsás malom & BB 250 Pofás törő Kétlépcsős minta előkészítése egy lépésben
A kombinált egység, amely a Jaw Crusher BB 250-et és a ciklon szétválasztón keresztül csatlakoztatott DM 200 lemezdarabot tartalmazza, lehetővé teszi az automatizált, folyamatos mintavételezést. Az anyag közvetlenül a jaw-törlőből a lemezdarabba kerül, így a nagy adagolási méreteket egyetlen lépésben lehet feldolgozni a kis részecskék meghatározott végső finomosságához.
Ez a kétlépcsős csiszolási folyamat szükséges a kemény vagy törékeny anyagok számára, amelyek kezdeti durva redukciót igényelnek, majd finom csiszolást követnek. A kombinált egység streamlines workflows, eliminates manual sample transfer, and significantly reduces processing time.
It minimizes dust emissions and ensures efficient, reproducible results, making it an ideal solution for applications in agriculture, cement production, mining, precious metal analysis, materials research, and environmental analysis.
A kombinációs egység alkalmazási példája
- Pofás törő: 2 mm
- Tárcsás malom: 0,2 mm
- Táplálékméret: 60 mm
- Végső finomság: 200 μm
- Minta mennyisége: 1 kg
- Feldolgozási idő: 10 perc
Ciklon rendszer Viszlát por és mintaveszteség
Akár a bányászatban, a nemesfémek, az anyagkutatás vagy a környezetelemzés területén készít mintákat, a RETSCH ciklonrendszer minden eddiginél nagyobb hatékonyságot, pontosságot és biztonságot garantál!
Miért válassza a RETSCH Cyclone rendszert?
- Teljes minta visszanyerés
A ciklonunkkal kiküszöbölheti a zúzás közbeni mintaveszteséget, így minden elemzésnél pontos és reprodukálható eredményeket biztosít! - Fokozott kezelői biztonság
Ciklonunk jelentősen csökkenti a pornak való kitettséget, biztonságosabb és tisztább munkakörnyezetet teremtve csapata számára!
Plusz: A meglévő műszereket a ciklon rendszerrel lehet felújítani.
A ciklon-készlet használata két gép kombinációjával
A ciklon általános előnyein túl ez a kombináció lehetővé teszi az előmásolást és a finomdarabolást egyetlen lépésben, ami növeli a folyamat hatékonyságát.
A meglévő BB 250 és DM 200 gépek kombinálhatók egy beépítési rendszerrel.
Alkalmazási példák
bauxit, cement klinker, kréta, chamotte, szén, koksz, beton, építési hulladék, fogászati kerámia, szárított talajminták, fúrókernek, elektrotechnical porcelán, ferro ötvözetek, üveg, gránit, gipsz, hydroxyapatite, ásványok, kvarc, szennyvíz szennyvíz, szinter kerámia, szalma, talaj, steatite, ...
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
Működési elv
A DM 200 malomban a minta az adagolótölcséren át a porral szemben tömített őrlőtérbe jut, és a két függőleges állású őrlőtárcsa közé kerül. A mozgó tárcsa forog az állóhoz képest és magával ragadja az őrlendő anyagot. Nyomás és súrlódás hatására jön létre a kívánt aprítás. A tengelytől kifelé egyre magasabb fogazással ellátott őrlőtárcsák először előaprítják a mintát, mely a centrifugális erő hatására az őrlőtárcsák pereme felé mozog, ahol végül finomra aprítódik. A felaprított minta az őrlőrésen át jut a gyűjtőtartályba. Az őrlőtárcsák közötti távolság fokozat nélkül állítható, őrlés közben is változtatható a távolság 0,1 - 5 mm között; a beállítás helyessége megfigyelőablakon keresztül ellenőrizhető.
DM 200 Tárcsás malom Műszaki adatok
| Alkalmazások | elő- és finomaprítás |
|---|---|
| Alkalmazási terület | építőanyagipar, geológia / fémkohászat, gépgyártás / elektronika, vegyipar / műanyagipar, üveg- / kerámiagyártás |
| Minta jellege | félkemény, kemény, törékeny |
| Aprítási technika | nyomás, súrlódás |
| Betölthető max. méret* | 20 mm |
| Végfinomság* | 50 μm keményített acél lemezekhez 100 μm karbid- vagy cirkón-oxid lemezekhez |
| Fordulatszám 50(60) Hz-en | 440 min-1 (528 min-1) |
| Őrlőszerszámok anyaga | cirkónium-oxid, keményacél, mangánacél, wolfram-karbid |
| Őrlőrés távolsága állítható | folyamatos, 0.05 - 5 mm |
| Forgó irány | a lemezek élettartamának megduplázása a forgás irányának megváltoztatásával |
| Felfogóedény térfogata | 2,5 l |
| Meghajtás | 3-fázisú villanymotor |
| Teljesítményfelvétel | 1,5 kW |
| Elektromos hálózat feszültsége | különböző feszültségértékek |
| Hálózati csatlakozás | 3-fázis |
| Védelem módja | IP 55 |
| Méretek (zárva) szél x mag x mély |
440 x 400 x 870 mm |
| Súly, netto | ~ 140 kg |
| Szabványok | CE |
DM 200 Tárcsás malom Letöltések

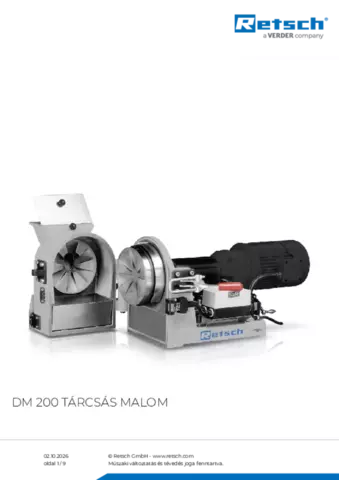

Termék adatlap DM 200
