DM200 sağlam dizaynı ile,hammaddelerin kalite kontrolü yanı sıra,pilot tesisler ve laboratuvarlarda zor koşullar altında kullanılmak üzere tasarlanmıştır. DM200,çok kısa sürede numuneleri istenilen büyüklükte öğütebilmektedir.
Ürün avantajları
- Mükemmel kırma performansı
- Hassas çene mesafesi ayarı ile tekrarlanabilir sonuçlar
- Kolay temizleme için,menteşeli öğütme haznesi
- Uzun çalışma ömürlü öğütücü diskler
- Kontaminasyona karşı öğütme için alternatif malzeme
- Toz emme için bağlantı
- BB 200 çeneli kırıcı ile birlikte çalıştırılabilir.
Diskli öğütücü DM 200 & Çeneli kırıcı BB 250 Two-stage sample preparation in one step
Çeneli kırıcı BB 250 ve diskli değirmen DM 200'ün siklon ayırıcı ile birbirine bağlandığı kombi ünite, otomatik ve sürekli numune hazırlama olanağı sağlar. Malzeme, çeneli kırıcıdan doğrudan diskli değirmene taşınarak, büyük besleme boyutlarının tek adımda küçük parçacıklardan oluşan tanımlanmış bir nihai inceliğe kadar işlenmesine olanak tanır.
Bu iki aşamalı öğütme işlemi, önce kaba öğütme, ardından ince öğütme gerektiren sert veya kırılgan malzemeler için gereklidir. Kombi ünite, iş akışlarını kolaylaştırır, manuel numune transferini ortadan kaldırır ve işlem süresini önemli ölçüde azaltır.
Toz emisyonlarını en aza indirir ve verimli, tekrarlanabilir sonuçlar sağlar; bu da onu tarım, çimento üretimi, madencilik, değerli metal analizi, malzeme araştırması ve çevre analizi uygulamaları için ideal bir çözüm haline getirir.
Application example of the combi unit
- Gap setting jaw crusher: 2 mm
- Gap setting disc mill: 0.2 mm
- Feed size: 60 mm
- Final fineness: 200 μm
- Sample amount: 1 kg
- Process time: 10 min
Cyclone System Bye-bye Dust and Sample Loss
Whether you’re preparing samples in mining, precious metals, materials research, or environmental analysis, the RETSCH Cyclone System ensures efficiency, precision and safety like never before!
Why should you choose the RETSCH Cyclone System?
- Total Sample Recovery
Eliminate sample loss during crushing with our cyclone, ensuring accurate and reproducible results for every analysis! - Enhanced Operator Safety
Our cyclone significantly reduces dust exposure, creating a safer and cleaner working environment for your team!
Plus: Existing instruments can be retrofitted with the cyclone system
Using the cyclone set with a combination of two machines
Beyond the general advantages of a cyclone, this combination enables pre-crushing and fine grinding in a single pass, resulting in increased process efficiency.
Existing machines BB 250 and DM 200 can be combined with a retrofitting system.
Aplikasyon örnekleri
boksit, çimento klinkeri, tebeşir, şamot, kömür, kok, beton, inşaat atıkları, diş seramikleri, kurutulmuş toprak örnekleri, sondaj karotları, elektroteknik porselen, demir alaşımları, cam, granit, alçı, hidroksiapatit, cevherler, kuvars, kanalizasyon çamuru, sinterlenmiş seramikler, cüruf, topraklar, steatit, ...
Örnek hazırlama göreviniz için en iyi çözümü bulmak için uygulama veri tabanımızı ziyaret ediniz
Fonksiyon prensibi
DM 200 cihazında beslenecek numune, dolum haznesinden, öğütme haznesine girer ve iki dikey disk arasında parçalanır. Hareketli disk, sabit diske karşı döner ve besleme malzemesini içeri çeker.Gerekli küçültme etkisi, basınç ve sürtünme kuvvetleri tarafından oluşturulur. ilk aşamada öğütme diskleri tarafından numune ön öğütme işleminden geçer,daha sonra santrifüj kuvveti ile öğütme diskleri daha iyi bir öğütmeyi gerçekleştirebilir. İşlemden geçen numune,cihazın altında toplanır.Öğütme diskleri arasındaki mesafe çalışma esnasında 0.1....5 mm arasında ayarlanabilir.Buna ilaveten,bu mesafe cihaz üzerindeki bir pencereden kontrol edilebilir.
Diskli öğütücü DM 200 Teknik Veri
| Uygulamalar | ön ve ince öğütme |
|---|---|
| Uygulama alanı | kimya / plastik, inşaat malzemesi ... |
| Besleme malzemesi | yarı sert, sert kırılgan |
| Boyut küçültme prensibi | basınç, sürtünme |
| Malzeme giriş büyüklüğü | 20 mm |
| Çıkış büyüklüğü | Sertleştirilmiş çelik diskler için 50 µm Tungsten karbür veya zirkonyum oksit diskler için 100 µm |
| Hız, 50 Hz (60 Hz) de | 440 dk-1 (528 dk-1) |
| Öğütücü elemanların malzemesi | zirkonyum oksit, sert çelik, tungsten karbide |
| Çene aralığı genişliği ayarı | continuous, 0.05 - 5 mm |
| Rotating direction | doubling the life time of the discs by changing the direction of rotation |
| Kollektör kapasitesi | 2,5 litre |
| Tahrik | 3-fazlı vitesli motor |
| Motor gücü | 1,5 kW |
| Elektriksel veriler | farklı voltajlar |
| Güç bağlantısı | 3-faz |
| Koruma kodu | IP 55 |
| G x Y x D kapalı | 440 x 400 x 870 mm |
| Net ağırlık | ~ 140 kg |
| Standartlar | CE |
Diskli öğütücü DM 200 Dosya İndirme

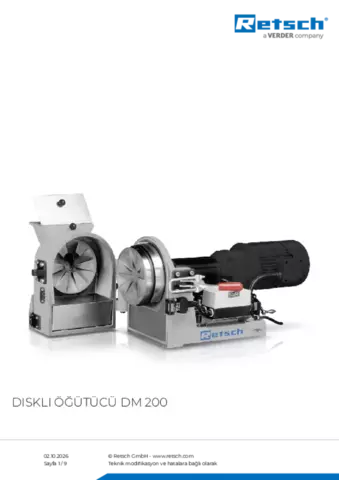

Ürün veri sayfası DM 200
