Чуковите мелници се използват за раздробяване, пулверизиране и деагломерация на средно твърди, твърди, крехки, жилави и влакнести проби.
Здравата чукова мелница RETSCH HM 200 приема големи размери на материала до 100 мм, които могат да бъдат намалени до по-малко от 0,8 мм, в зависимост от свойствата на пробата.
Мелницата е идеално подходяща за обработка на големи обеми на партиди или непрекъснато, което осигурява висок пропусквателен капацитет на пробите. Благодарение на характеристики като здрава конструкция, лесно боравене и бързо почистване, HM 200 е еднакво подходяща за употреба в лаборатории или пилотни заводи.
Product Video
Чукова мелница HM 200 Висока производителност и определена крайна финост
Тази диаграма показва сравнение на чуковата мелница HM 200 с две роторни мелници. Изключително високият капацитет на пробата на HM 200 е ясно видим. HM 200 показва добра ефективност на раздробяване от 125, което е стойността на максималния размер на подадената смес, разделена на най-финия постижим размер на смилане. SR 300 и SK 300 приемат максимален размер на подавания материал от 25 мм (за разлика от HM 200 , който приема размери до 100 мм) и раздробяват частици до размер съответно под 0,05 мм или 0,1 мм - което води до по-високо съотношение на раздробяване.
- Отлична производителност при смачкване
- Много висок капацитет до 1500 кг/ч
- Фиксирана скорост от 3000 мин-1
- Диапазон на ситата от 2 до 40 мм
- Размер на подаване до 100 мм, размер на смилане 0,8 мм
- Лесният достъп до камерата за трошене улеснява почистването
- За партидно или непрекъснато смилане
- Конектор за прахоулавяне
Чукова мелница HM 200 Удобство за потребителя, съчетано с максимална безопасност
Лесно почистване на ротора и чуковете благодарение на
- Сгъваем бункер за достъп до камерата за трошене отгоре
- Допълнителната опция за сгъване назад в средната част на машината позволява лесно почистване на ротора и чуковете отдолу
За да се осигури дълъг експлоатационен живот на машината, дори когато се използва предимно за тежки задачи с раздробяване, потребителят може да смени следните части:
- Износващи се плочи вътре в мелницата
- Ротор с люлеещи се чукове
Предпазен прекъсвач и спирачният мотор осигуряват незабавно спиране на устройството, например ако вратата се отвори неволно.
Чукова мелница HM 200 Определен размер на частиците благодарение на различни сита
Постижимата крайна финост на пробата зависи от свойствата на материала. Твърди и чупливи материали могат лесно да бъдат смачкани в HM 200 до размери на частиците под 0,8 мм. Гамата от сита с размери на отворите от 2 мм до 40 мм позволява перфектно адаптиране към изискванията на приложението.
Твърди, влакнести или влажни проби като пластмасови играчки, дърва или влажни въглища могат успешно да бъдат смачкани в чукова мелница, когато се избере сито със среден до голям размер на отворите.
Cyclone System Bye-bye Dust and Sample Loss
Whether you’re preparing samples in mining, precious metals, materials research, or environmental analysis, the RETSCH Cyclone System ensures efficiency, precision and safety like never before!
Why should you choose the RETSCH Cyclone System?
- Total Sample Recovery
Eliminate sample loss during crushing with our cyclone, ensuring accurate and reproducible results for every analysis! - Enhanced Operator Safety
Our cyclone significantly reduces dust exposure, creating a safer and cleaner working environment for your team!
Plus: Existing instruments can be retrofitted with the cyclone system
Чукова мелница HM 200 Бункери и събирателни системи
HM 200 е подходящ както за партидно, така и за непрекъснато смилане и може да бъде оборудван с различни бункери и събирателни системи.
- Стандартен бункер за бързо и лесно подаване на големи количества проби
- Бункерът за дълги частици е полезен за подаване на удължени частици
- Стандартен колектор за намаляване на размера на пробите до 10 л
- За големи обеми се предлага колектор, който побира до 30 литра.
- Непрекъсната работа: Използвайте непрекъснат гравитачен изпускател и специфична за клиента система за събиране
Бункер за дълъг материал
Събирателен съд 10L
Събирателен съд 30L
Гравитационен изход за непрекъсната работа
Чукова мелница HM 200 Типични материали за проба
Мощната чукова мелница на RETSCH е идеално подходяща за предварително раздробяване и фино смилане на руди, минерали, керамика, кварц, шлака, почва, въглища, стъкло, циментов клинкер, дървесина, пластмаси, фуражни пелети, суха храна за животни, сушени билки и др.
стъкло
coal
храна за животни
билки
To find the best solution for your sample preparation task, visit our application database.
Чукова мелница HM 200 Принцип на работа
Бункер отвежда материала на пробата в смилащата камера на чуковата мелница.
HM 200 е оборудвана с хоризонтален въртящ се вал, на който са монтирани 10 свободно люлеещи се чука. Тези чукове раздробяват материала с висока скорост вътре в смилащата камера. При люлеещите се чукове, за разлика от фиксираните чукове, рискът от блокиране на машината, както и износването, е сведен до минимум. Материалът се раздробява от удара при всеки чук и отскачането вътре в смилащата камера. Веднага щом пробата стане достатъчно фина, за да премине през ситото, тя пада през гравитационния изход в събирателен съд.
Чукова мелница HM 200 Technical Data
| Приложения | грубо и предварително раздробяване, деагломерация |
|---|---|
| Област на приложение | селско стопанство, геология / металургия, стъкло / керамика, въглища, химия / пластмаси, строителни материали, инженерство / електроника, околна среда / рециклиране, храни / фуражи |
| Материали | средно твърд, твърд, крехък, жилав, влакнест |
| Принцип на смилане | удар, срязване |
| Максимален размер на захранващият продукт | 100 мм |
| Големина след смилане* | 0,8 мм |
| Размер на партидата / количество на пробата* | до 30 л в зависимост от събирателния контейнер |
| Скорост при 50 Херца (60 Херца) | 3000 мин-1 (3500 мин-1) |
| Производителност* | 1500 кг/ч |
| Периферна скорост на ротора | 31,4 м/с |
| Диаметър на ротора | 200 мм |
| Тип на ротора | 10 люлеещи се чука |
| Сухо смилане | да |
| Мокро смилане | не |
| Криогенно смилане | не |
| Материал на смилащите части | закалена стомана 1.0503 (чукове); стомана 1.0330 (сита) |
| Форма и размери отворите на ситата | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| Прахоуловител | да |
| Версия за ползване при поточна линия | да |
| Капацитет на колектора | 10 л, 30 л, непрекъснат изход |
| Задвижване | трифазен мотор |
| Мощност на двигателя | 1,5 кВт |
| Данни за електрозахранването | различни напрежения |
| Захранване | трифазен |
| Защита | IP 54 |
| Размери затворена | 700 x 1570 x 750 мм |
| Нетно тегло | ~ 150 кг |
| Стандарти | CE |
Чукова мелница HM 200 Изтегляне

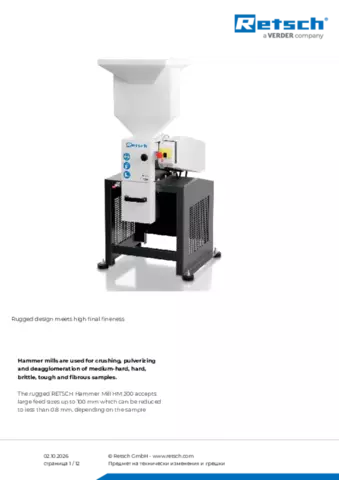

Продуктов лист HM 200
