Kladívkové mlýny se používají k drcení, rozmělňování a deaglomeraci středně tvrdých, tvrdých, křehkých, houževnatých a vláknitých vzorků.

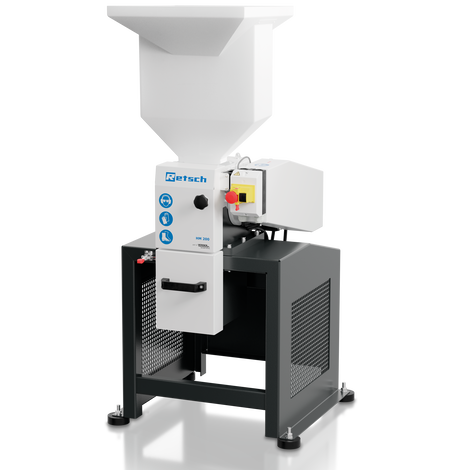

Robustní kladívkový mlýn RETSCH HM 200 přijímá velké velikosti vstupního materiálu až do 100 mm, které lze v závislosti na vlastnostech vzorku zmenšit na méně než 0,8 mm.
Mlýnek je ideální pro zpracování velkých objemů vzorků dávkově nebo kontinuálně, což zajišťuje vysokou průchodnost vzorků. Díky vlastnostem, jako je robustní konstrukce, snadná manipulace a rychlé čištění, je mlýnek HM 200 stejně vhodný pro použití v laboratořích nebo pilotních provozech.
Produktové video
Kladívkový mlýn HM 200 Vysoký výkon a definovaná konečná jemnost
Tento diagram ukazuje srovnání kladívkového mlýna HM 200 se dvěma rotorovými mlýny. Je zde jasně patrná extrémně vysoká průchodnost vzorků u mlýnku HM 200. HM 200 vykazuje dobrou účinnost drcení 125, což je hodnota maximální velikosti vstupního materiálu dělená nejjemnější dosažitelnou velikostí mletí. Modely SR 300 a SK 300 přijímají maximální velikost vstupního materiálu 25 mm (na rozdíl od HM 200, který přijímá velikosti až 100 mm) a drtí částice na velikost pod 0,05 mm, resp. 0,1 mm - výsledkem je vyšší účinnost mletí.
- Vynikající drticí výkon
- Velmi vysoká propustnost vzorků až 1500 kg/h
- Pevné otáčky 3000 min-1
- Rozsah sít od 2 - 40 mm
- Vstupní velikost až 100 mm, velikost mletí < 0,8 mm
- Snadný přístup do drtící komory usnadňuje čištění
- Pro dávkové nebo kontinuální mletí
- Konektor pro odsávání prachu
Kladívkový mlýn HM 200 Uživatelské pohodlí v kombinaci s maximální bezpečností

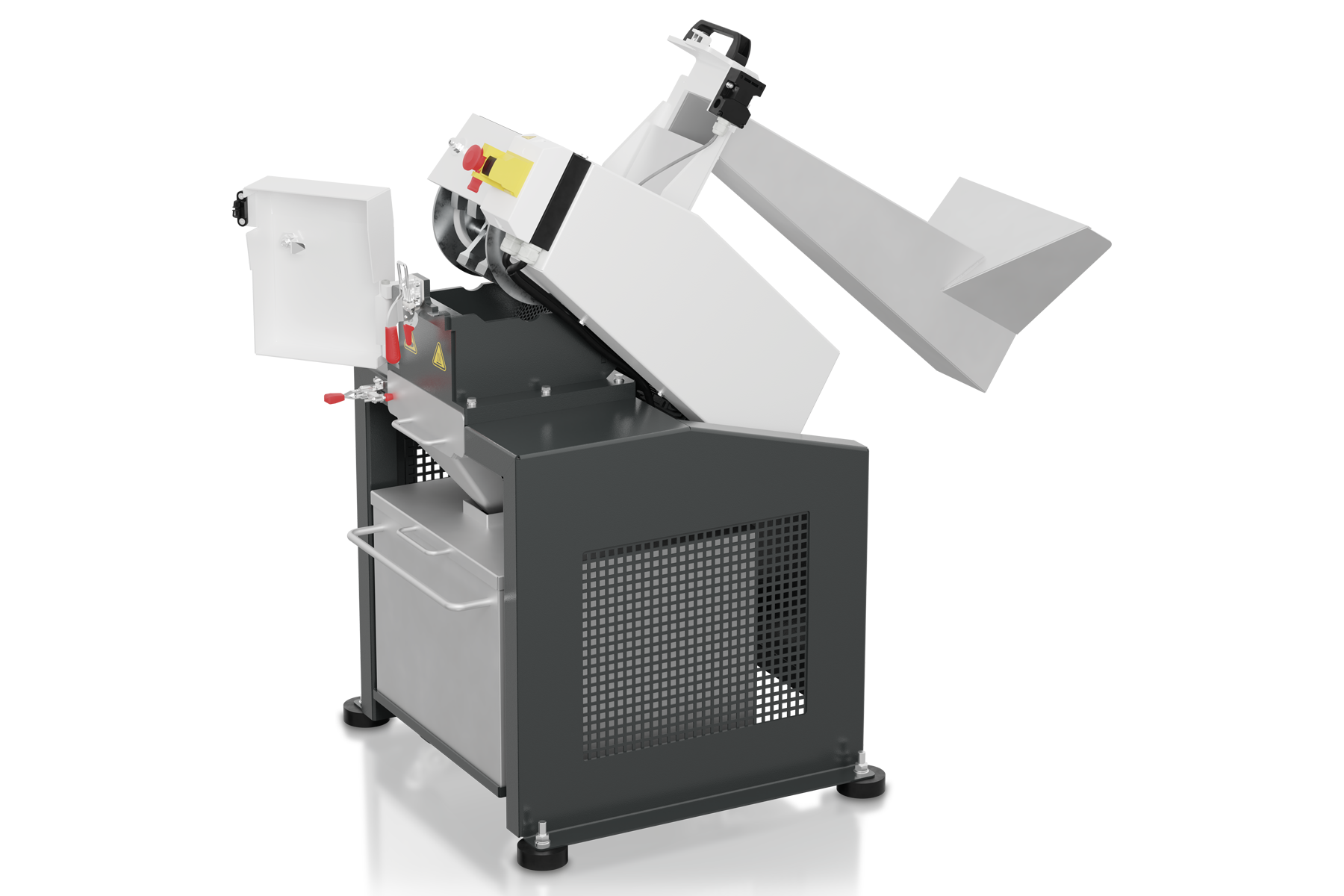

Snadné čištění rotoru a kladívek díky

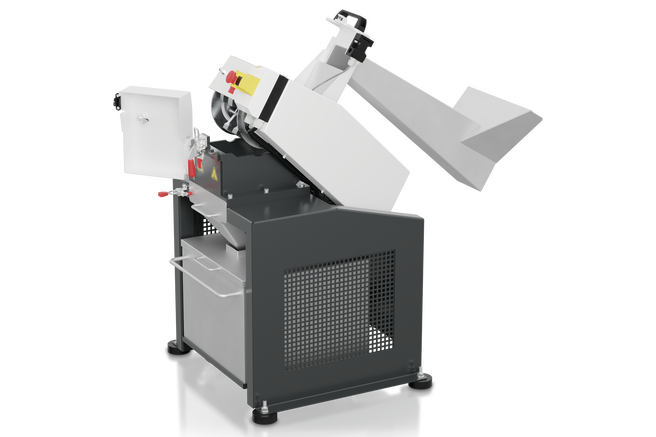

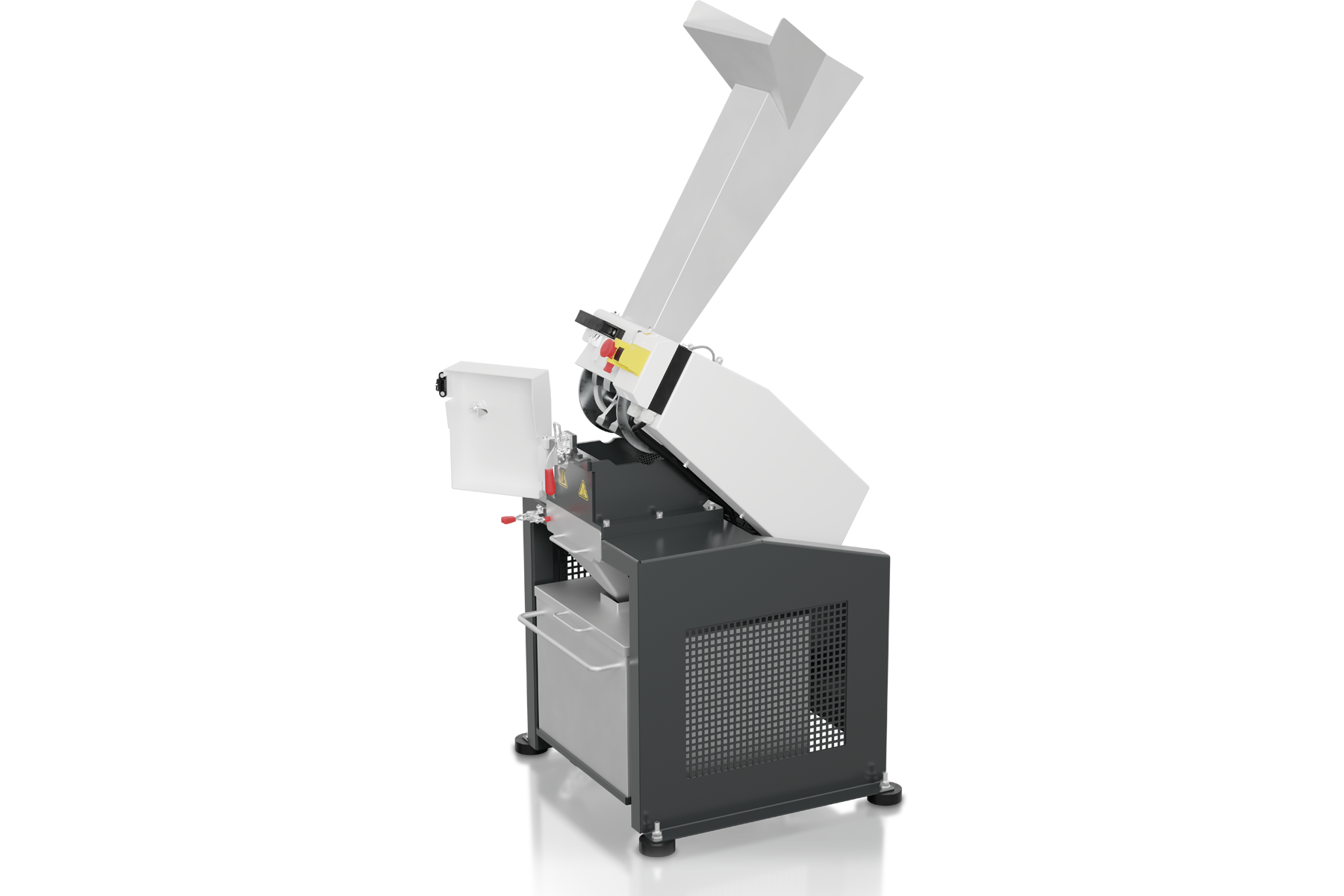

- Sklopná násypka pro přístup do drtící komory shora.

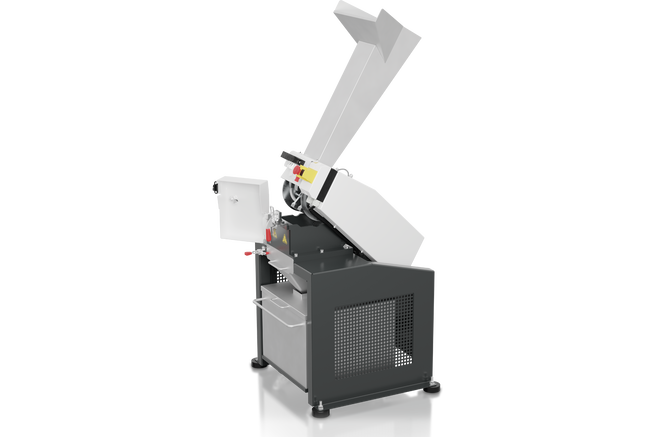

- Přídavná možnost sklopení střední části stroje s rotorem a kladívky, která umožňuje snadné čištění rotoru a kladívek zespodu.
Pro zajištění dlouhé životnosti kladívkového mlýna HM 200, i když je většinou používán pro náročné drcení, může uživatel vyměnit následující díly:
- Třecí desky uvnitř mlýna
- Rotor s výkyvnými kladívky
Bezpečnostní spínač a brzdový motor zajišťují okamžité zastavení jednotky, např. při nechtěném otevření dvířek.
Kladívkový mlýn HM 200 Definovaná velikost částic díky různým sítům

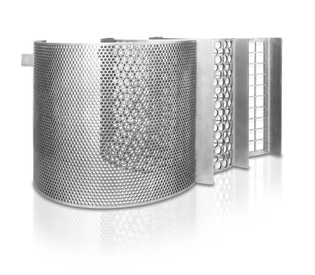

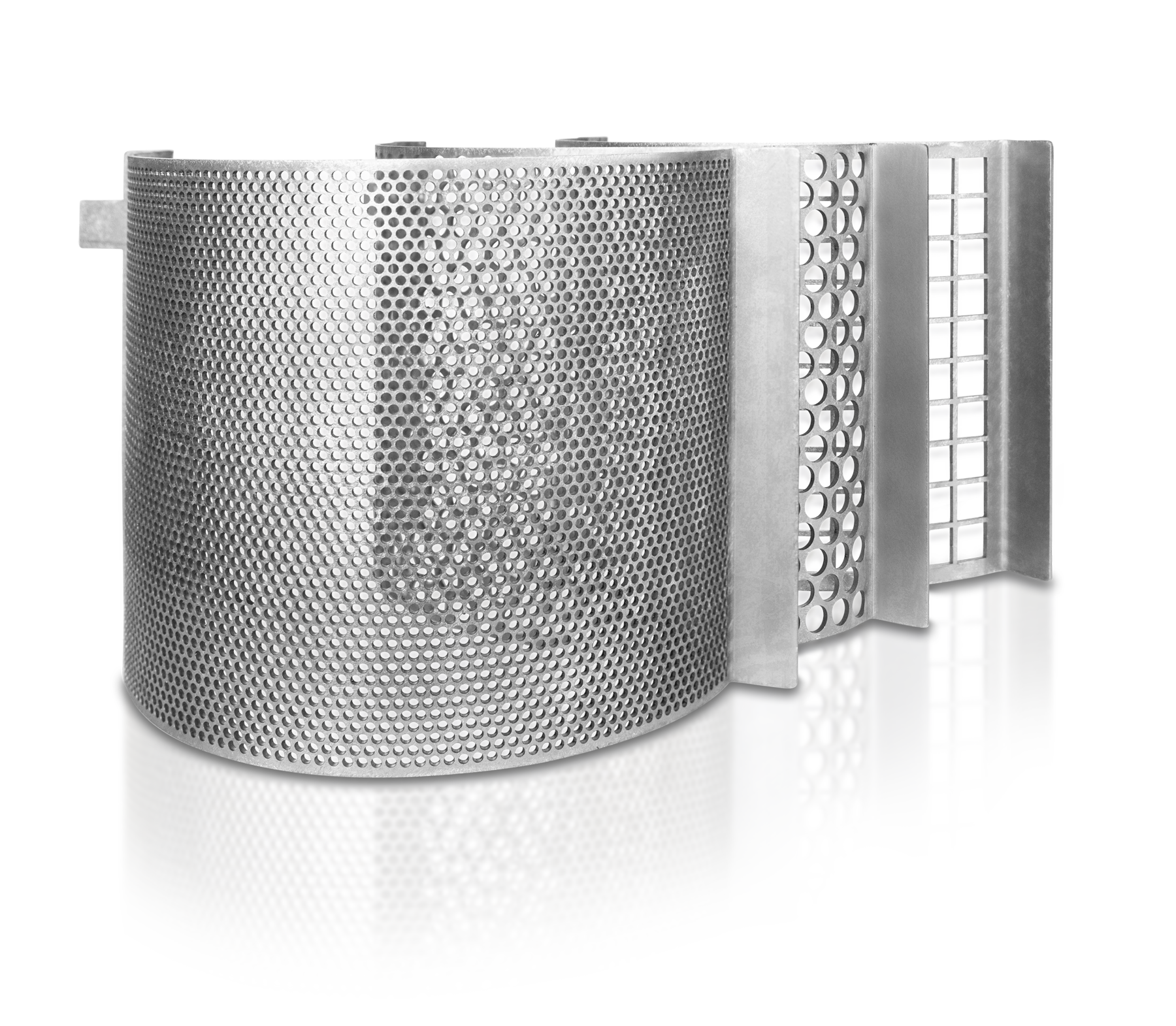

Dosažitelná konečná jemnost materiálu vzorku závisí na vlastnostech vzorku. Tvrdé a křehké vzorky lze v HM 200 snadno rozdrtit na velikost částic pod 0,8 mm. Řada sít s velikostí otvorů od 2 mm do 40 mm umožňuje dokonalé přizpůsobení požadavkům aplikace.
Tvrdé, vláknité nebo vlhké vzorky, jako jsou plastové hračky, dřevo nebo vlhké uhlí, lze v kladívkovém mlýně úspěšně drtit při použití síta se střední až velkou velikostí otvorů.
Cyklónový systém Sbohem prachu a ztrátám vzorků
Ať už připravujete vzorky v oblasti těžby, drahých kovů, výzkumu materiálů nebo analýzy životního prostředí, cyklónový systém RETSCH zajišťuje účinnost, přesnost a bezpečnost jako nikdy předtím!
Proč byste si měli vybrat cyklonový systém RETSCH?
- Celková výtěžnost vzorku
Eliminujte ztráty vzorku při drcení pomocí našeho cyklonu, čímž zajistíte přesné a reprodukovatelné výsledky každé analýzy! - Zvýšená bezpečnost obsluhy
Náš cyklon výrazně snižuje prašnost a vytváří bezpečnější a čistší pracovní prostředí pro váš tým!
Navíc: Stávající přístroje lze dovybavit cyklónovým systémem
Kladívkový mlýn HM 200 Násypky a sběrné systémy
Kladívkový mlýn HM 200 je vhodný pro dávkové i kontinuální mletí a může být vybaven různými násypky a sběrnými systémy.

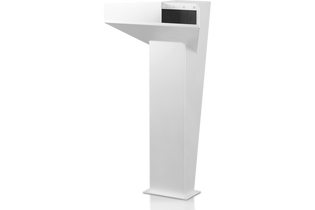

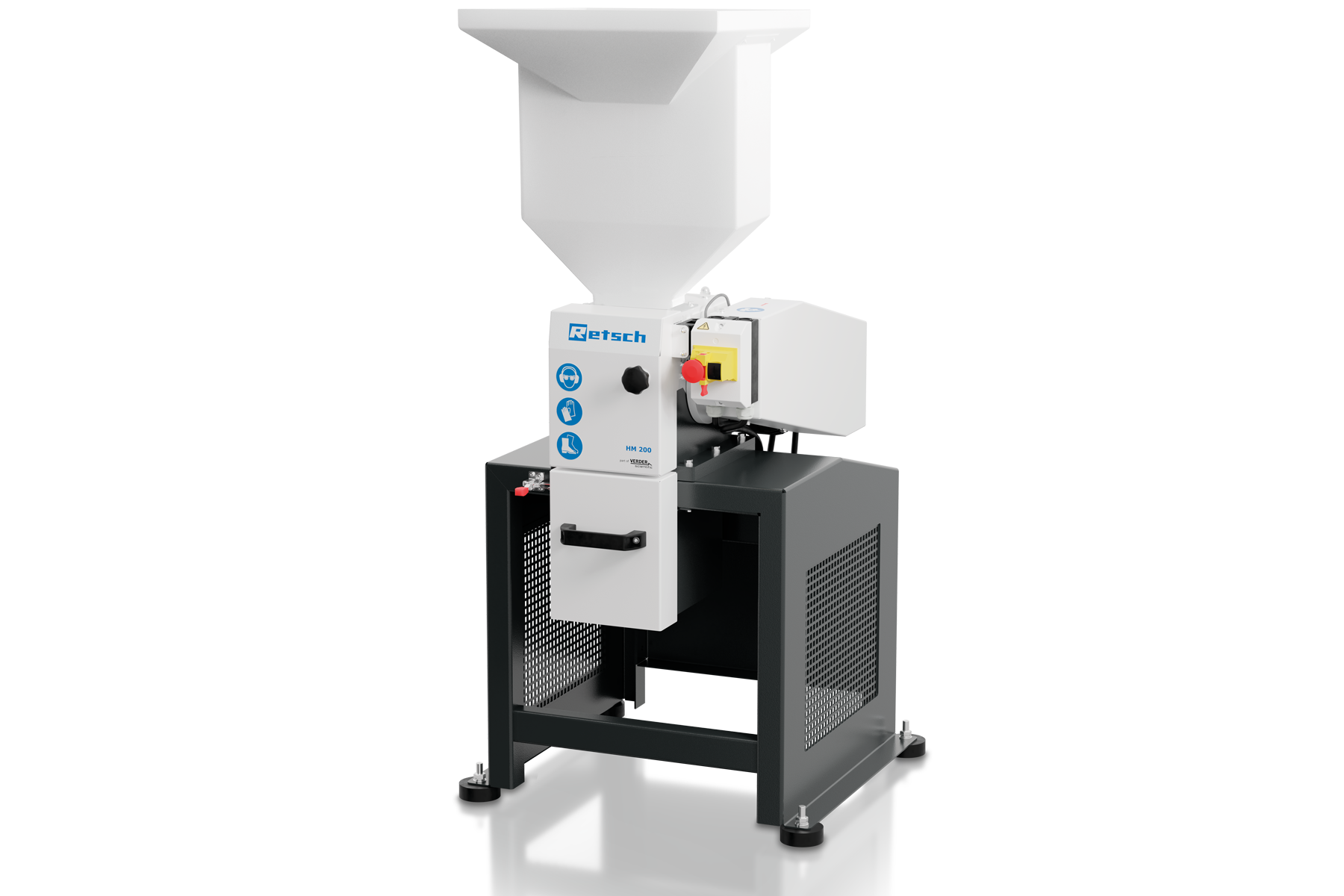

- Standardní násypka pro rychlé a snadné podávání velkého množství vzorků

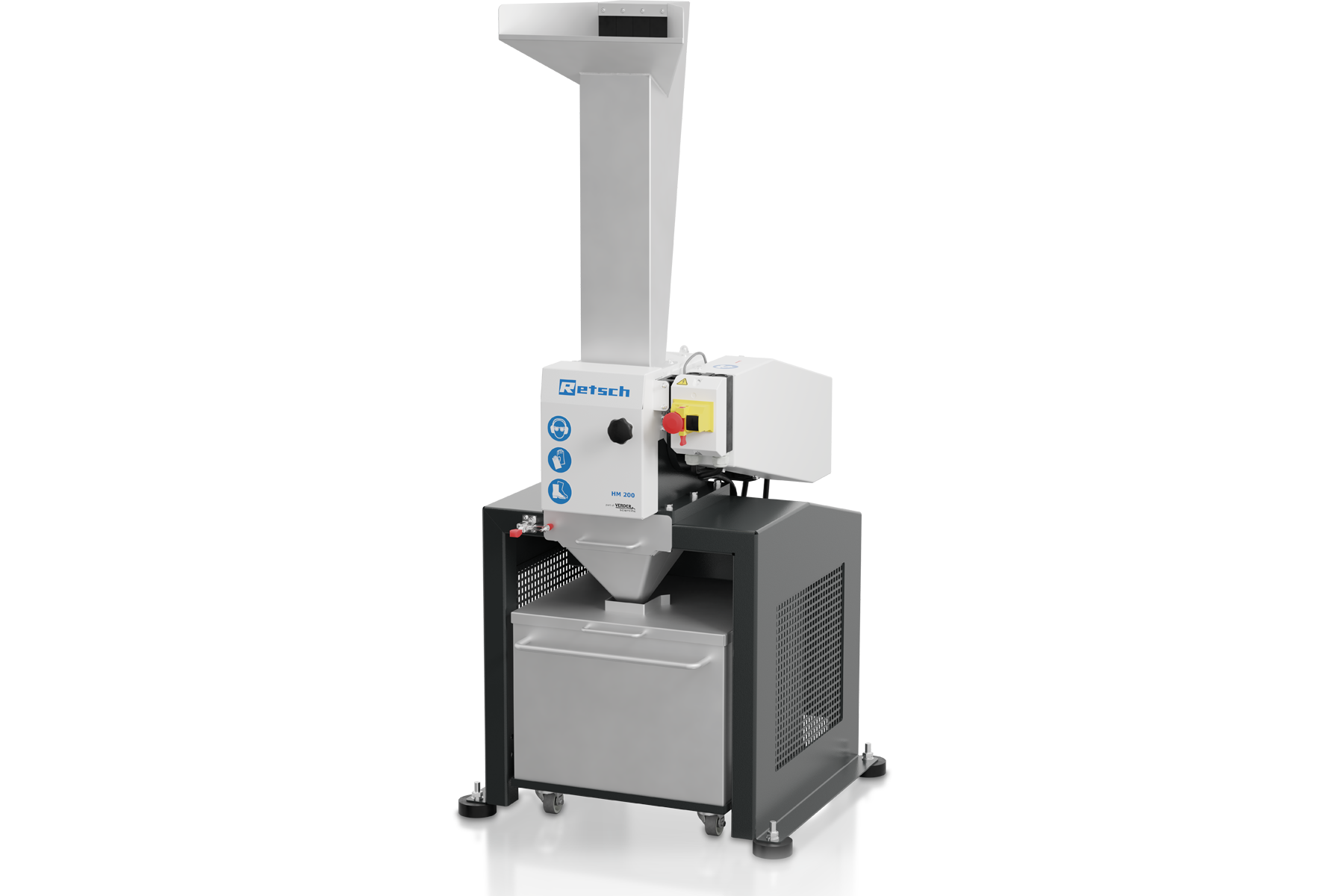

- Násypka pro dlouhé materiály je výhodná pro podávání podlouhlých vzorků
- Standardní sběrač pro redukci velikosti vzorku do 10 l
- Pro velké objemy je k dispozici sběrač o objemu až 30 l.
- Nepřetržitý provoz: Použijte kontinuální gravitační výstup a sběrný systém podle přání zákazníka.
Násypka pro dlouhé materiály

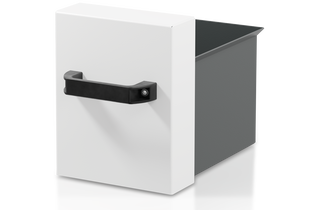

Sběrná nádoba 10L

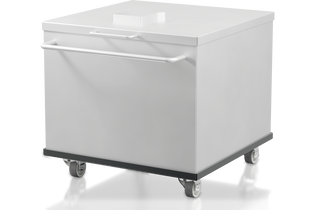

Sběrná nádoba 30L

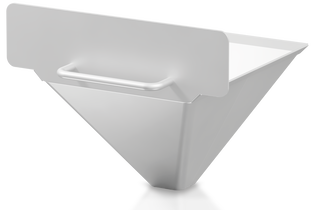

Gravitační výstup pro nepřetržitý provoz
Kladívkový mlýn HM 200 Typické vzorky materiálu
Vysoce výkonné kladivové drtiče společnosti RETSCH se výborně hodí k předběžnému drcení a jemnému mletí rud, minerálů, keramiky, křemene, strusky, zeminy, uhlí, skla, cementového slínku, dřeva, plastů, krmných pelet, suchého krmiva a sušených léčivých bylin.
sklo
uhlí
krmivo pro zvěř
byliny
Nejlepší řešení pro Vaší přípravu vzorků najdete v naší aplikační databázi
Kladívkový mlýn HM 200 Princip funkce
Do mlecí komory kladívkového mlýna se vzorek přivádí násypkou. Mlýnek HM 200 je vybaven vodorovným rotační hřídelí, na kterém je namontováno 10 volně výkyvných kladívek. Tato kladívka drtí materiál vysokou rychlostí uvnitř mlecí komory. Díky výkyvným kladívkům je na rozdíl od pevných kladiv minimalizováno riziko zablokování stroje i opotřebení. Materiál je drcen nárazem při úderu každého kladívka a při odrazu uvnitř mlecí komory. Jakmile je vzorek dostatečně jemný, aby prošel sítem, padá gravitačním vývodem do sběrné nádoby.
Kladívkový mlýn HM 200 Technické údaje
| Aplikace | hrubé a předběžné drcení, desaglomerace |
|---|---|
| Oblast použití | zemědělství, geologie / metalurgie, sklo / keramika, uhlí, chemie / plasty, stavební materiály, strojírenství / elektronika, životní prostředí / recyklace, potraviny / krmiva |
| Vstupní materiál | středně tvrdý, tvrdý, křehký, houževnatý, vláknitý |
| Princip redukce velikosti zrna | náraz, střih |
| Vstupní velikost materiálu* | 100 mm |
| Konečná jemnost* | 0.8 mm |
| Velikost dávky / vstupní množství* | až 30 l v závislosti na sběrné nádobě |
| Rychlost při 50 Hz (60 Hz) | 3000 min-1 (3500 min-1) |
| Propustnost* | 1500 kg/h |
| Obvodová rychlost rotoru | 31.4 m/s |
| Průměr rotoru | 200 mm . |
| Druhy rotorů | 10 kyvných kladívek |
| Suché mletí | ano |
| Mletí za mokra | - |
| Kryogenní mletí | - |
| Materiál mlecích nástrojů | kalená ocel 1.0503 (kladívka); ocel 1.0330 (síta) |
| Rozměry sít | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| Odsávač prachu | ano |
| Verze výrobní linky | ano |
| Objem sběrné nádoby | 10 l, 30 l, kontinuální výstup |
| Pohon | Třífázový motor |
| Síla pohonu | 1,5 kW |
| Elektrické napájení | různé napětí |
| Připojení k elektrické síti | 3-fázové |
| Kód ochrany | IP 54 |
| Š x V x H zavřený | 700 x 1570 x 750 mm |
| Váha netto | ~ 150 kg |
| Normy | CE |
