Молотковые мельницы используются для дробления, измельчения и дезагломерации твёрдых, хрупких, прочных проб, а также образцов средней твёрдости и волокнистых.
Надёжная молотковая мельница RETSCH HM 200 может работать с образцами большой крупности вплоть до 100 мм и измельчать их до тонкости 0,8 мм и менее, в зависимости от свойств конкретного вещества.
Мельница прекрасно подходит для измельчения крупными партиями или непрерывного, что гарантирует высокую производительность. Благодаря своему надёжному исполнению, удобству в обслуживании и лёгкой очистке мельница HM 200 одинаково хорошо подходит для использования в лабораториях или на пилотных производствах.
Видео о приборе
Молотковая мельница HM 200 Высокая производительность и заданная конечная тонкость
Диаграмма ниже показывает результаты сравнения молотковой мельницы HM 200 с двумя роторными мельницами. На ней прекрасно отражена чрезвычайно высокая производительность мельницы HM 200. При этом мельница HM 200 показывает хороший коэффициент измельчения, равный 125, который представляет собой значение максимальной начальной крупности делённое на наибольшую достижимую конечную тонкость. Мельницы SR 300 и SK 300 работают с материалом крупностью до 25 мм (в отличие от HM 200, которая может работать с образцами крупностью до 100 мм) и измельчают до тонкости менее 0,05 мм и 0,1 мм соответственно - что даёт более высокий коэффициент измельчения.
- Отличный коэффициент измельчения
- Очень высокая производительность до 1500 кг/ч
- Скорость вращения ротора 3000 об/мин
- Нижние сита с размерами от 2 до 40 мм
- Начальная крупность до 100 мм, конечная тонкость < 0,8 мм
- Лёгкий доступ в размольную камеру для быстрой очистки
- Для измельчения как по партиям, так и непрерывного
- Соединение для удаления пыли
Молотковая мельница HM 200 Удобство использования в сочетании с максимальной безопасностью
Лёгкая очистка ротора и молотков благодаря следующим функциям:
- Откидная воронка для получения доступа в размольную камеру сверху
- Дополнительно откидывающаяся центральная часть для удобной очистки ротора и молотков снизу
Для обеспечения большого срока службы мельницы, даже в случае использования её для прочных образцов, предусмотрена смена пользователем следующих составных частей размольной гарнитуры:
- Боковые пластины внутри размольной камеры
- Ротор с качающимися молотками
Предохранительный выключатель и тормоз двигателя гарантируют мгновенную остановку прибора в случае, например, непреднамеренного открытия двери размольной камеры.
Молотковая мельница HM 200 Чёткое задание тонкости измельчения благодаря ситам с различными размерами ячеек
Достижимая тонкость измельчения зависит от свойств конкретного образца. Твёрдые и хрупкие материалы на мельнице HM 200 можно легко измельчать до тонкости 0,8 мм и менее. Широкий выбор сит с размером ячеек в диапазоне от 2 мм до 40 мм позволяет удовлетворять требованиям большинства применений.
Прочные, волокнистые или влажные образцы, такие как пластиковые игрушки, древесина или влажный уголь хорошо измельчаются в молотковой мельнице при выборе сит с большим или средним размером ячеек.
Cyclone System Bye-bye Dust and Sample Loss
Whether you’re preparing samples in mining, precious metals, materials research, or environmental analysis, the RETSCH Cyclone System ensures efficiency, precision and safety like never before!
Why should you choose the RETSCH Cyclone System?
- Total Sample Recovery
Eliminate sample loss during crushing with our cyclone, ensuring accurate and reproducible results for every analysis! - Enhanced Operator Safety
Our cyclone significantly reduces dust exposure, creating a safer and cleaner working environment for your team!
Plus: Existing instruments can be retrofitted with the cyclone system
Молотковая мельница HM 200 Воронки и приёмные сосуды
Мельница HM 200 подходит для измельчения как по партиям, так и непрерывного и может быть укомплектована различными воронками и приёмными сосудами.
- Стандартная воронка для быстрой и лёгкой загрузки образцов большого объёма
- Бункер с длинным штоком полезен для подачи удлиненных частиц
- Стандартный приёмный сосуд для образцов объёмом до 10 л
- Приёмный сосуд для партий объёмом до 30 л
- Непрерывное измельчение: используйте воронку для непрерывного измельчения и систему сбора пробы заказчика
Длинный бункер
Приёмный сосуд 10L
Приёмный сосуд 30L
Приёмная воронка для непрерывного измельчения
Молотковая мельница HM 200 Типичные Образцы Материалов
Высокопроизводительные молотковые дробилки компании RETSCH отлично подходят для предварительного измельчения и тонкого помола руд, минералов, керамики, кварца, шлака, почвы, угля, стекла, цементного клинкера, древесины, пластмасс, кормовых гранул, сухого корма и высушенных лекарственных трав.
стекло
coal
корм для животных
травы
Чтобы найти наилучшее решение для Ваших задач пробоподготовки, воспользуйтесь нашей базой данных по применениям
Молотковая мельница HM 200 Принцип работы
Измельчаемый материал попадает в размольную камеру молотковой мельницы через воронку.
Мельница HM 200 снабжена горизонтальным валом с расположенными на нём десятью свободно качающимися молотками. Эти молотки быстро измельчают частицы материала внутри размольной камеры. Благодаря свободному подвесу износ молотков, а также риск блокировки вала мельницы крупными кусками образца минимальны, в отличие от машин с фиксированными молотками. Частицы материала измельчаются за счёт последовательных ударов нескольких молотков пока находятся в размольной камере мельницы. Как только частицы измельчаемого материала становятся достаточно мелкими чтобы пройти через нижнее сито, они попадают в приёмный сосуд через выходное отверстие.
Молотковая мельница HM 200 Характеристики
| Применение | предварительное измельчение и дезагломерация |
|---|---|
| Область применения | agriculture, geology / metallurgy, glass / ceramics, coal, chemistry / plastics, construction materials, engineering / electronics, environment / recycling, food / feed |
| Исходный материал | medium-hard, hard, brittle, tough, fibrous |
| Принцип измельчения | удар, сдвиг |
| Исходный размер частиц* | 100 мм |
| Конечная тонкость* | 0,8 мм |
| Размер загрузки / полезный объем* | up to 30 l depending on collecting receptacle |
| Скорость при 50 Гц (60 Гц) | 3000 (3500) об/мин |
| Производительность* | 1500 кг/ч |
| Периферийная скорость ротора | 31,4 м/с |
| Диаметр ротора | 200 мм |
| Тип ротора | 10 качающихся молотков |
| Сухое измельчение | да |
| Мокрое измельчение | нет |
| Криогенное измельчение | нет |
| Материал размольной гарнитуры | закалённая сталь марки 1.0503 (молотки); сталь марки 1.0330 (сита) |
| Размер сит | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| Система для удаления пыли | да |
| Версия для технологической линии | да |
| Объем приемного сосуда | 10 л, 30 л, для непрерывного измельчения |
| Привод | 3-фазный двигатель |
| Мощность привода | 1,5 кВт |
| Электропитание | различные напряжения |
| Тип электросети | 3-фазная |
| Степень защиты | IP 54 |
| Ш х В х Г в закрытом виде | 700 x 1570 x 750 мм |
| Вес нетто | ~ 150 кг |
| Стандарты | CE |
Молотковая мельница HM 200 Скачать

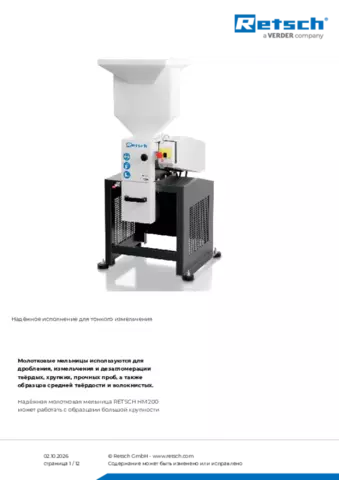

Паспорт изделия HM 200
