Morile cu ciocănele sunt utilizate pentru concasarea și măcinarea probelor cu duritate medie, probelor dure, casante și fibroase.
Moara cu ciocănele HM 200 este robustă și poate măcina probe cu dimensiuni inițiale de până la 100 mm. În funcție de caracteristicile probei granulația finală care poate fi obținută este mai mică de 0,8 mm.
Moara este ideală pentru procesarea volumelor mari în șarje sau continuu. Designul robust, manipularea ușoară și curățarea rapidă o fac potrivită pentru utilizare în laboratoare sau instalații pilot.
Video Produs
Moară cu ciocănele HM 200 Capacitate mare & finețe finală definită
Această diagramă prezintă o comparație între moara cu ciocane HM 200 și două mori cu rotor. Se poate observa capacitatea mare de măcinare a morii HM 200. Eficiența de măcinare este de 125, valoare calculată prin împărțirea dimensiunii inițiale maxime a probei la cea mai fină granulație realizabilă. Dimensiunea maxima a probei pentru morile SR 300 și SK 300 este de 25 mm (spre deosebire de moara HM 200 pentru care dimensiunea maximă a probei este de 100 mm), iar macină proba până la o granulație cuprinsă între 0.05 mm și respectiv 0.1 mm - rezultând o eficiență mai mare de măcinare.
- Performanță de zdrobire excelentă
- Capacitate foarte mare de până la 1500 kg/h
- Viteză fixă de 3000 min-1
- Site cu dimensiuni cuprinse între 2 și 40 mm
- Dimensiune maximă probă <100 mm, granulație măcinată < 0.8 mm
- Accesul ușor la camera de măcinare facilitează curățarea
- Pentru măcinare în șarje sau continuă
- Racord pentru aspirarea prafului
Moară cu ciocănele HM 200 Confort și siguranță maximă pentru utilizator
Curățare ușoară a rotorului și ciocănelelor, având
- Buncăr rabatabil, pentru a permite accesul la camera de măcinare
- Opțiunea suplimentară de rabatare a părții centrale a morii permite curățarea ușoară a rotorului și a ciocănelelor
Pentru a asigura o durată de viață îndelungată a morii, chiar și atunci când este utilizată în principal pentru sarcini de concasare dificile, următoarele piese pot fi schimbate de către utilizator:
- Plăcuțe de uzură în interiorul morii
- Rotor cu ciocănele articulate
Întrerupătorul și frânarea de siguranță a motorului asigură oprirea imediată a unității, de exemplu, în cazul în care ușa este deschisă neintenționat.
Moară cu ciocănele HM 200 Dimensiune definită a granulației datorită sitelor diferite
Granulația finală care poate fi obținută depinde de proprietațile materialului. Materialele dure și casante pot fi zdrobite cu ușurință în HM 200, până la o dimensiune a particulelor <0,8 mm. Gama variată de site permite adaptarea perfectă pentru diverse aplicații.
Probele dure, fibroase sau umede (ex. jucăriile din plastic, lemnul, cărbunele umed) pot fi măcinate cu succes în moara cu ciocane configurată cu o sită cu dimensiuni ale ochiurilor medie spre mare.
Cyclone System Bye-bye Dust and Sample Loss
Whether you’re preparing samples in mining, precious metals, materials research, or environmental analysis, the RETSCH Cyclone System ensures efficiency, precision and safety like never before!
Why should you choose the RETSCH Cyclone System?
- Total Sample Recovery
Eliminate sample loss during crushing with our cyclone, ensuring accurate and reproducible results for every analysis! - Enhanced Operator Safety
Our cyclone significantly reduces dust exposure, creating a safer and cleaner working environment for your team!
Plus: Existing instruments can be retrofitted with the cyclone system
Moară cu ciocănele HM 200 Buncăre și sisteme de colectare
Moara HM 200 este potrivită atât pentru măcinare în șarje cât și pentru măcinare continuă și poate fi echipată cu diferite buncăre și sisteme de colectare.
- Buncăr standard pentru alimentarea rapidă și ușoară a unor cantități mari de probă
- Buncărul lung este benefic pentru alimentarea cu particule alungite
- Colector standard pentru măcinarea a până la 10 litri de probă
- Pentru volume mari este disponibil un colector care poate stoca până la 30 L probă
- Operare continuă: Utilizați accesoriul pentru colectare continuă și sistemul de colectare specific clientului
Buncăr lung pentru stoc
Colector 10L
Colector 30L
Accesoriu pentru operare în regim continuu
Moară cu ciocănele HM 200 Probe Tipice
Concasatoarele cu ciocane de înaltă performanță de la RETSCH sunt ideale pentru pre-mărunțirea și măcinarea fină a minereurilor, mineralelor, ceramicii, cuarțului, zgurii, pământului, cărbunelui, sticlei, clinkerului de ciment, lemnului, materialelor plastice, peletelor furajere, furajelor uscate și plantelor medicinale uscate.
sticlă
coal
furaje
ierburi
Pentru a găsi cea mai bună soluție de măcinare accesați baza noastră de date
Moară cu ciocănele HM 200 Principiu de funcţionare
Prin buncărul de alimentare proba este direcționată către camera de măcinare a morii cu ciocane.
HM 200 este echipat cu un arbore rotativ orizontal pe care sunt montate 10 ciocane care se balansează liber și zdrobesc materialul la viteză mare. Cu ciocanele mobile, spre deosebire de cele fixe, riscul de blocaj al morii și uzura sunt reduse la minim. Materialul este zdrobit prin impact atunci când este lovit de fiecare ciocan și prin ricoșarea care are loc în interiorul camerei de măcinare. Imediat ce proba este suficient de fină și trece prin sită va ajunge în colector.
Moară cu ciocănele HM 200 Date tehnice
| Aplicaţii | coarse and pre-crushing, desagglomeration |
|---|---|
| Domenii in care se utilizeaza | agriculture, geology / metallurgy, glass / ceramics, coal, chemistry / plastics, construction materials, engineering / electronics, environment / recycling, food / feed |
| Material probă | medium-hard, hard, brittle, tough, fibrous |
| Principiul de reducere a dimensiunii | impact, forfecare |
| Dimens. max. probă* | 100 mm |
| Finețe finală* | 0.8 mm |
| Volum/masă probă admisă* | up to 30 l depending on collecting receptacle |
| Viteza la 50 Hz (60 Hz) | 3000 min-1 (3500 min-1) |
| Puterea produsă* | 1500 kg/h |
| Viteză periferică rotor | 31.4 m/s |
| Diametru rotor | 200 mm |
| Tipuri de rotor | 10 swing hammer |
| Macinare uscată | da |
| Măcinare umedă | nu |
| Măcinare criogenică | nu |
| Material de constructie a elementelor de macinare | hardened steel 1.0503 (hammers); steel 1.0330 (sieves) |
| Dimensiuni ochiuri site | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| Etans la praf | da |
| Varianta constructiva pentru procese in linie | da |
| Capacitate colector | 10 l, 30 l, continuous outlet |
| Antrenare | motor electric |
| Putere motor | 1,5 kW |
| Alimentare electrica | 230 V, 50 Hz |
| Conectare sursă de alimentare | trifazic |
| Grad de protecție | IP 54 |
| W x H x D (închis) | 700 x 1570 x 750 mm |
| Masa netă | ~ 150 kg |
| Standard | CE |
Moară cu ciocănele HM 200 Descărcări

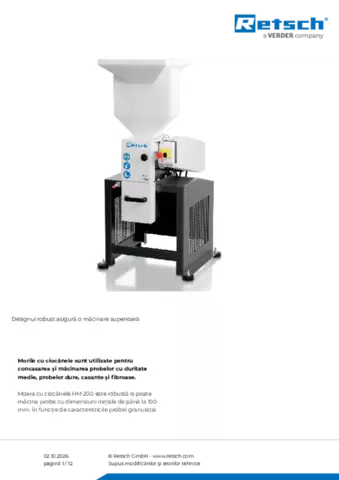

Fișă de produs HM 200
