Çekiçli değirmenler, orta sertlikte, sert, kırılgan, dayanıklı ve lifli numunelerin kırılması, toz haline getirilmesi ve topaklanmasının giderilmesi için kullanılır.
Sağlam yapısıyla dikkat çeken RETSCH HM 200 Çekiçli Değirmen, numune özelliklerine bağlı olarak 0,8 mm'den daha küçük boyutlara kadar küçültülebilen, 100 mm'ye kadar büyük besleme boyutlarını kabul eder.
Değirmen, yüksek numune işleme kapasitesi sağlayan, büyük hacimli numunelerin partiler halinde veya sürekli olarak işlenmesi için idealdir. Sağlam tasarımı, kolay kullanımı ve hızlı temizliği gibi özellikleri sayesinde HM 200 , laboratuvarlarda veya pilot tesislerde kullanım için de uygundur.
Ürün Videosu
Çekiçli Değirmen HM 200 Yüksek verimlilik ve tanımlanmış nihai incelik
Bu diyagram, Hammer Mill HM 200 iki rotor değirmeni ile karşılaştırmasını göstermektedir. HM 200 son derece yüksek numune işleme kapasitesi açıkça görülmektedir. HM 200, maksimum besleme boyutunun elde edilebilecek en ince öğütme boyutuna bölünmesiyle elde edilen değer olan 125'lik iyi bir kırma verimliliği göstermektedir. SR 300 ve SK 300 , maksimum 25 mm'lik besleme boyutunu kabul eder (100 mm'ye kadar olan boyutları kabul eden HM 200 aksine) ve parçacıkları sırasıyla 0,05 mm veya 0,1 mm'nin altına kadar kırar; bu da daha yüksek bir kırma oranıyla sonuçlanır.
- Mükemmel ezme performansı
- Saatte 1500 kg'a kadar çok yüksek verim
- Sabit hız 3000 min⁻¹
- Elek çapı aralığı: 2 - 40 mm
- Besleme boyutu 100 mm'ye kadar, öğütme boyutu 0,8 mm
- Kırma haznesine kolay erişim temizliği kolaylaştırır.
- Parti halinde veya sürekli öğütme için
- Toz emme bağlantı parçası
Çekiçli Değirmen HM 200 Kullanıcı kolaylığı ve maksimum güvenlik bir arada.
Rotor ve çekiçlerin kolay temizlenmesi sayesinde
- Kırma haznesine yukarıdan erişim sağlamak için geriye doğru katlanabilen hazne.
- Makinenin orta kısmındaki ek katlanabilir özellik, rotorun ve çekiçlerin alttan kolayca temizlenmesini sağlar.
Makinenin, özellikle zorlu kırma işlerinde kullanıldığında bile uzun ömürlü olmasını sağlamak için, aşağıdaki parçalar kullanıcı tarafından değiştirilebilir:
- Değirmenin içindeki aşınma plakaları
- Döner çekiçli rotor
Emniyet şalteri ve fren motoru, örneğin kapının yanlışlıkla açılması durumunda ünitenin anında durmasını sağlar.
Çekiçli Değirmen HM 200 Farklı elekler sayesinde tanımlanmış parçacık boyutu
Numunenin elde edilebilecek nihai inceliği, malzemenin özelliklerine bağlıdır. Sert ve kırılgan malzemeler, HM 200 0,8 mm'nin altındaki parçacık boyutlarına kadar kolayca kırılabilir. 2 mm'den 40 mm'ye kadar açıklık boyutlarına sahip elek yelpazesi, uygulama gereksinimlerine mükemmel uyum sağlar.
Plastik oyuncaklar, ahşap veya nemli kömür gibi sert, lifli veya nemli numuneler, orta ila büyük açıklık boyutuna sahip bir elek seçildiğinde çekiçli değirmende başarıyla kırılabilir.
Cyclone System Bye-bye Dust and Sample Loss
Whether you’re preparing samples in mining, precious metals, materials research, or environmental analysis, the RETSCH Cyclone System ensures efficiency, precision and safety like never before!
Why should you choose the RETSCH Cyclone System?
- Total Sample Recovery
Eliminate sample loss during crushing with our cyclone, ensuring accurate and reproducible results for every analysis! - Enhanced Operator Safety
Our cyclone significantly reduces dust exposure, creating a safer and cleaner working environment for your team!
Plus: Existing instruments can be retrofitted with the cyclone system
Çekiçli Değirmen HM 200 Hazneler ve toplama sistemleri
HM 200, hem partiler halinde hem de sürekli öğütme için uygundur ve farklı hazneler ve toplama sistemleriyle donatılabilir.
- Büyük miktarda numunenin hızlı ve kolay beslenmesi için standart hazne.
- The Long stock hopper is beneficial for feeding elongated particles
- 10 litreye kadar numune miktarlarının boyut küçültülmesi için standart toplayıcı.
- Büyük hacimler için 30 litreye kadar kapasiteli bir toplama haznesi mevcuttur.
- Sürekli çalışma: Sürekli yerçekimi çıkışını ve müşteriye özel bir toplama sistemini kullanın.
Long stock hopper
Toplama kabı 10L
Toplama kabı 30L
Sürekli çalışma için yerçekimi çıkışı
Çekiçli Değirmen HM 200 Tipik Örnek Malzemeler
RETSCH'in güçlü çekiçli değirmeni, cevherlerin, minerallerin, seramiklerin, kuvarsın, cürufun, toprağın, kömürün, camın, çimento klinkerinin, ahşabın, plastiklerin, yem peletlerinin, kuru hayvan yeminin, kurutulmuş otların vb. ön kırma ve ince öğütme işlemleri için idealdir.
Cam
coal
Hayvan yemi
Otlar
Örnek hazırlama göreviniz için en iyi çözümü bulmak için uygulama veri tabanımızı ziyaret ediniz
Çekiçli Değirmen HM 200 Fonksiyon prensibi
Bir huni, numune malzemesini çekiçli değirmenin öğütme haznesine yönlendirir.
HM 200 , üzerinde 10 adet serbestçe sallanan çekiç bulunan yatay dönen bir şaft ile donatılmıştır. Bu çekiçler, öğütme haznesinin içinde malzemeyi yüksek hızda kırar. Sabit çekiçlerin aksine, sallanan çekiçler sayesinde makinenin tıkanma riski ve aşınma en aza indirilir. Malzeme, her bir çekiç tarafından vurulduğunda ve öğütme haznesinin içinde sekme yaparken darbe etkisiyle kırılır. Numune elekten geçebilecek kadar ince hale gelir gelmez, yerçekimi çıkışından bir toplama kabına düşer.
Çekiçli Değirmen HM 200 Teknik Veri
| Uygulamalar | coarse and pre-crushing, desagglomeration |
|---|---|
| Uygulama alanı | agriculture, geology / metallurgy, glass / ceramics, coal, chemistry / plastics, construction materials, engineering / electronics, environment / recycling, food / feed |
| Besleme malzemesi | medium-hard, hard, brittle, tough, fibrous |
| Boyut küçültme prensibi | etki, kesme |
| Malzeme giriş büyüklüğü | 100 mm |
| Çıkış büyüklüğü | 0.8 mm |
| Parti boyutu / besleme miktarı | up to 30 l depending on collecting receptacle |
| Hız, 50 Hz (60 Hz) de | 3000 min-1 (3500 min-1) |
| Çıktı* | 1500 kg/saat |
| Rotor hızı | 31.4 m/s |
| Rotor çapı | 200 mm |
| Rotor tipi | 10 swing hammer |
| Kuru öğütme | evet |
| Islak eleme | Hayır |
| Kroyojenik öğütme | Hayır |
| Öğütücü elemanların malzemesi | hardened steel 1.0503 (hammers); steel 1.0330 (sieves) |
| Elek boyutu | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| Toz çekme ünitesi | evet |
| Üretim hattı versiyonu | evet |
| Kollektör kapasitesi | 10 l, 30 l, continuous outlet |
| Tahrik | 3-faz motor |
| Motor gücü | 1,5 kW |
| Elektriksel veriler | farklı voltajlar |
| Güç bağlantısı | 3-faz |
| Koruma kodu | IP 54 |
| G x Y x D kapalı | 700 x 1570 x 750 mm |
| Net ağırlık | ~ 150 kg |
| Standartlar | CE |
Çekiçli Değirmen HM 200 Dosya İndirme

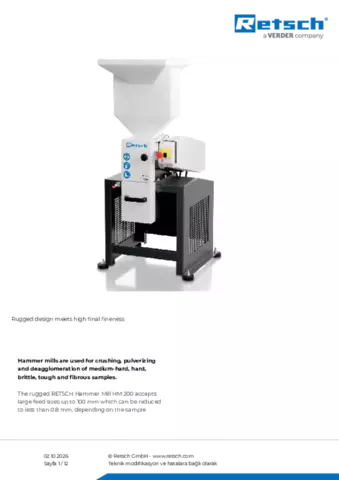

Ürün veri sayfası HM 200
