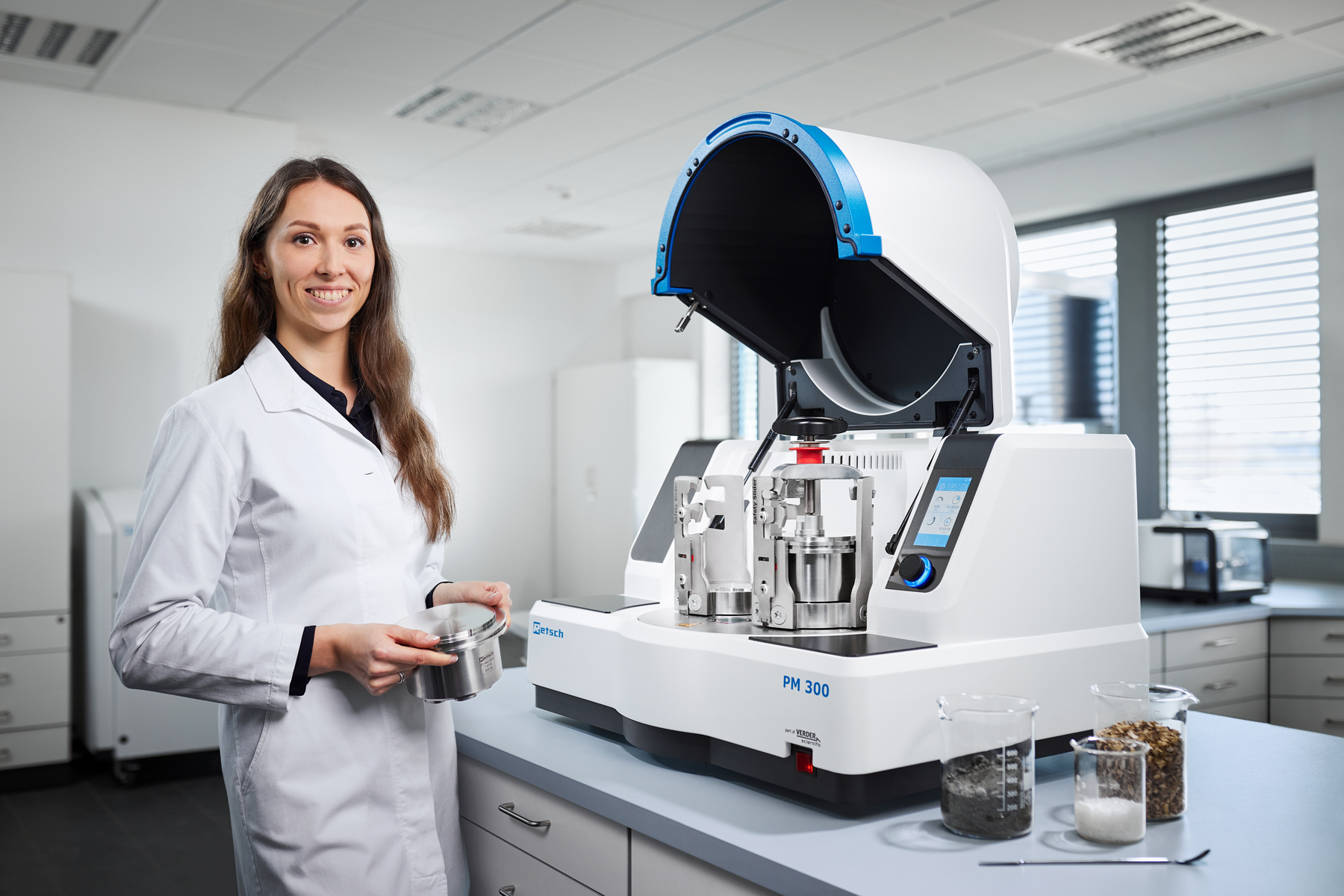

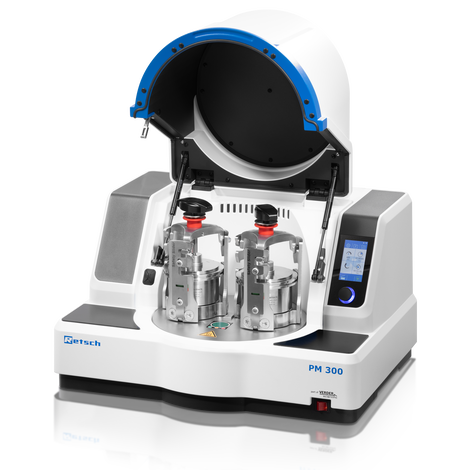

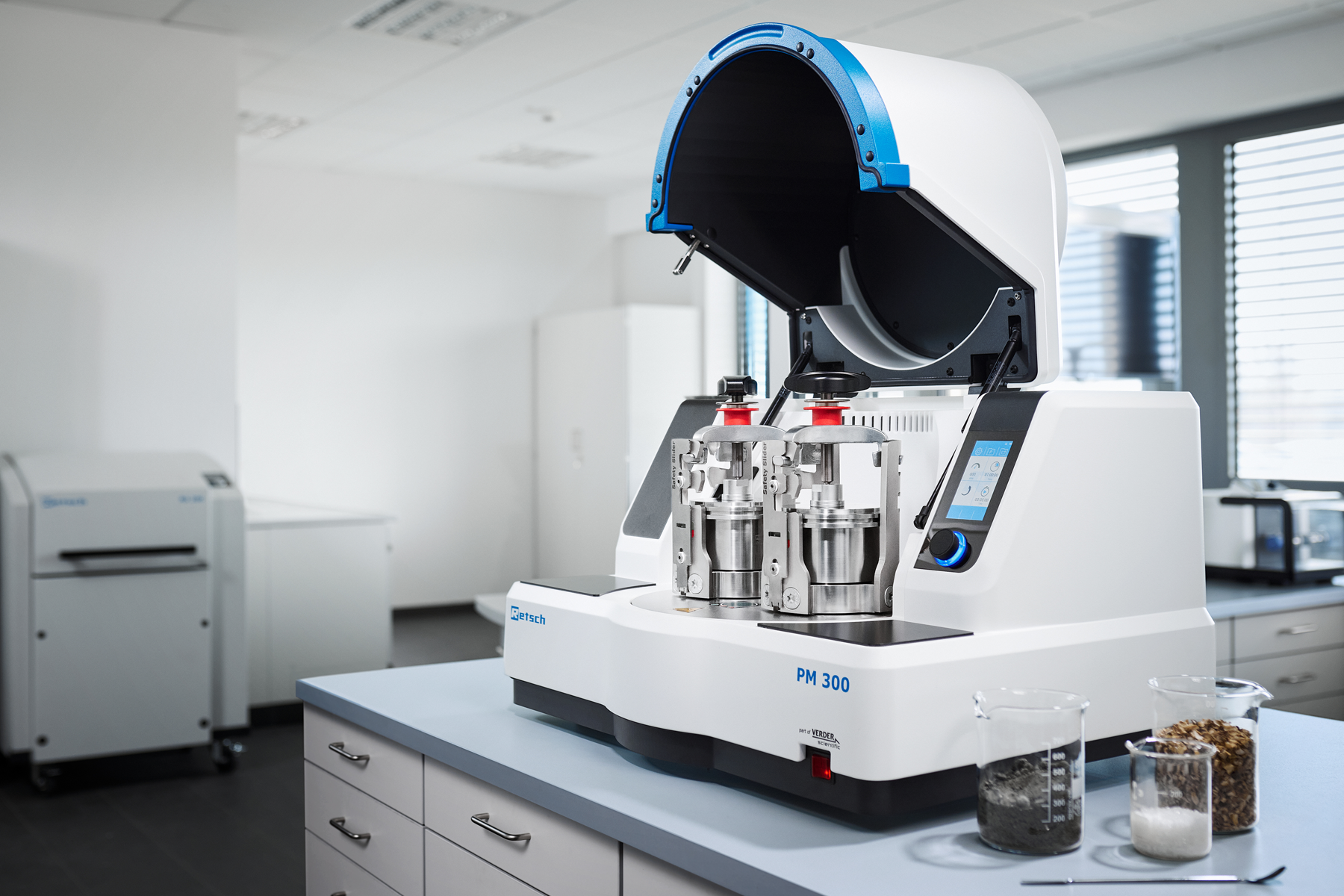

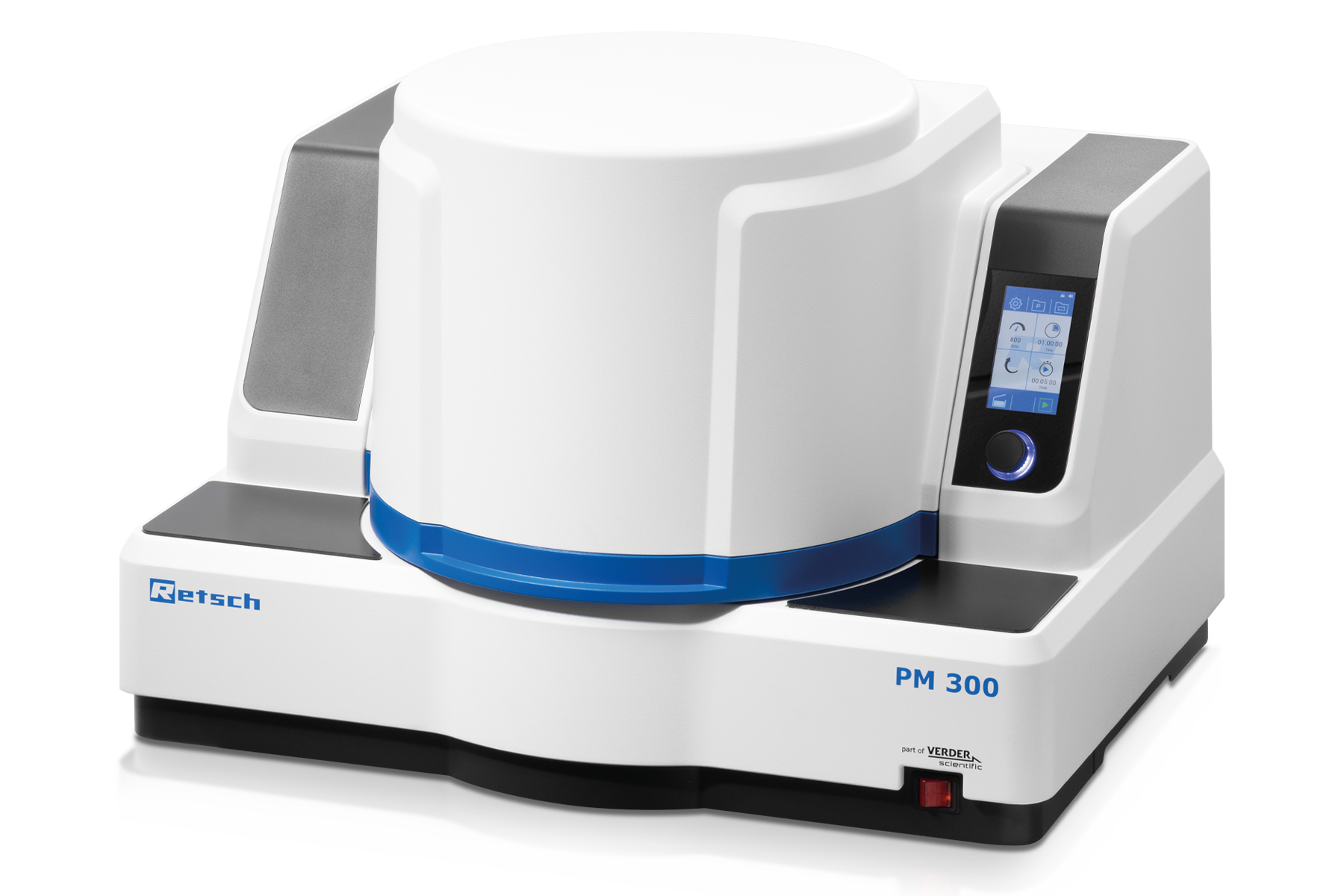

A PM 300 bolygó golyósmalom egy nagy teljesítményű és ergonomikus asztali modell két őrlőállomással, 500 ml-ig terjedő edénytérfogatú őrlőedényekhez. Ez a beállítás lehetővé teszi akár 2 x 220 ml mintaanyag feldolgozását tételenként. A nagy, 800 fordulat/perc maximális fordulatszámnak köszönhetően a rendkívül nagy centrifugális erők nagyon nagy porlasztási energiát és ennek következtében rövid feldolgozási időt eredményeznek.
A PM 300 ideálisan alkalmas gyakorlatilag minden olyan iparágban, ahol a minőségellenőrzési folyamat a legmagasabb követelményeket támasztja a tisztaság, a sebesség, a finomság és a reprodukálhatóság tekintetében. A gravitációs gyorsulás akár 64,4-szeresét elérő hatalmas energiabevitelének köszönhetően ez a malom tökéletes választás olyan kutatási feladatokhoz, mint a mechanokémia (ko-kristályok szűrése, mechanoszintézis, mechanikai ötvözés és mechanokatalízis), vagy a nanométeres skálán történő ultrafinom kolloid őrléshez.
Termékvideó
A nagy teljesítményű, ergonomikus bolygó golyósmalom
- Max. fordulatszám 800 rpm, nagyméretű napkerék
- Akár 10 mm-es adagolási méret és 0,1 µm-es végső finomságig
- 2 őrlőállomás a min. 12 ml-es és max. 500 ml, 12 - 80 ml-es üvegek egymásra helyezhetők (egyenként két üveg)
- GrindControl a hőmérséklet és a nyomás mérésére az edényben.
- légtelenítő fedelek az üveg belsejében lévő légkör szabályozására
- Asztali modell, érintőképernyő, tárolható SOP-ok és ciklusprogramok, 5 különböző edényanyag a száraz és nedves őrléshez.
Gyors és erős
- Veszteségmentes méretcsökkentés egészen a szubmikronos tartományba
- A nedves őrléssel a nanométeres tartományba eső részecskeméret érhető el (<100 nm)
- Változtatható fordulatszám 50 és 800 fordulat/perc között, fordulatszám-arány 1:-2
- Marás akár a gravitáció 64,4-szeres gyorsulásával
- Tételes feldolgozás max. 2 x 220 ml minta

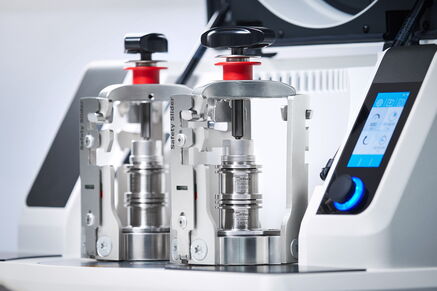

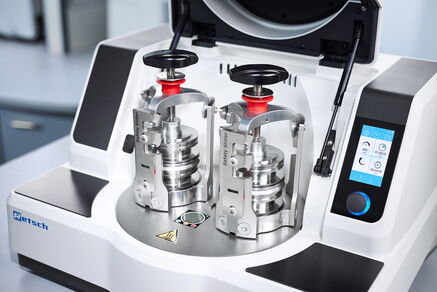

- A tégelyek egymásra helyezésének lehetősége lehetővé teszi 4 minta egyidejű feldolgozását
Biztonságos és egyszerű kezelés

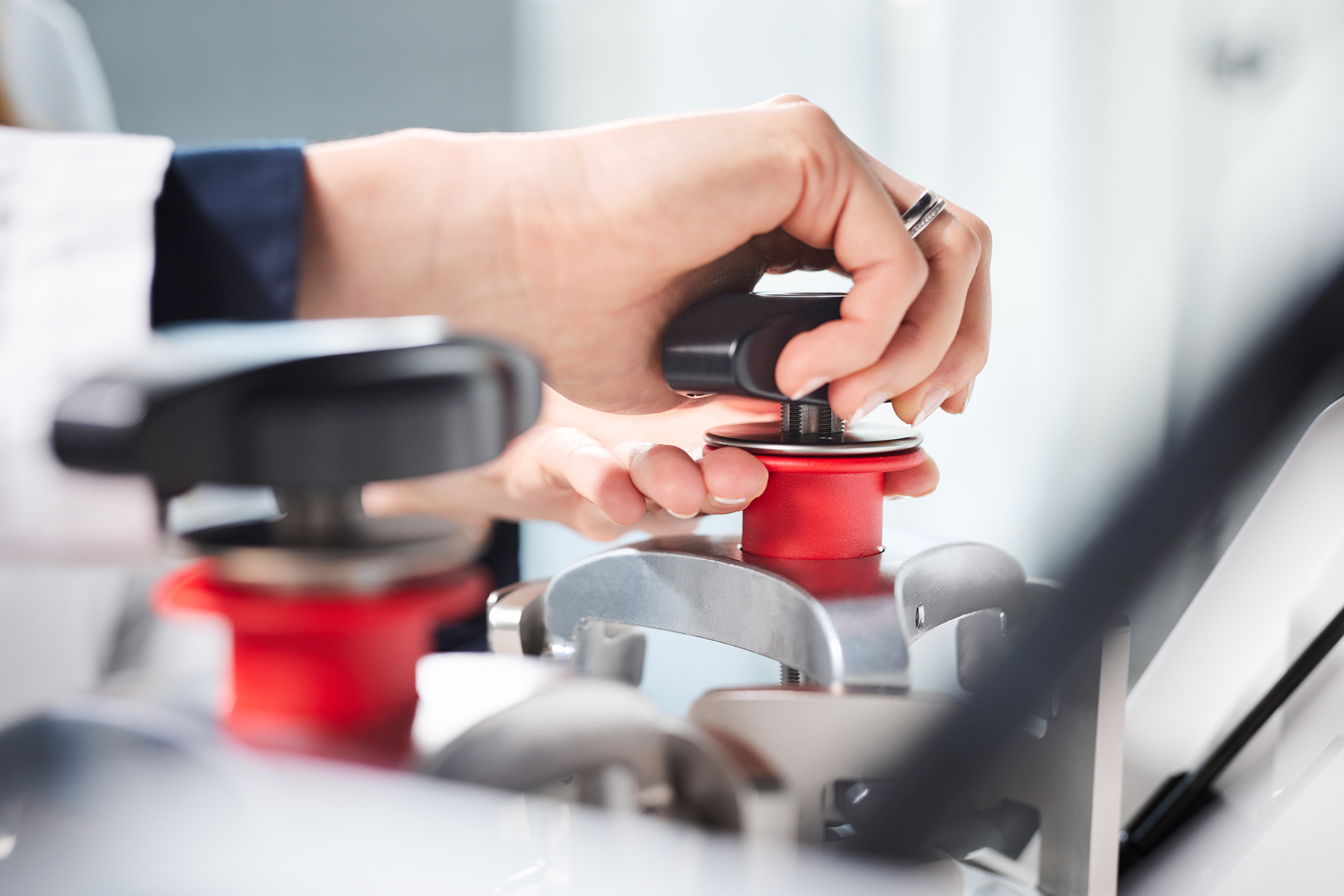

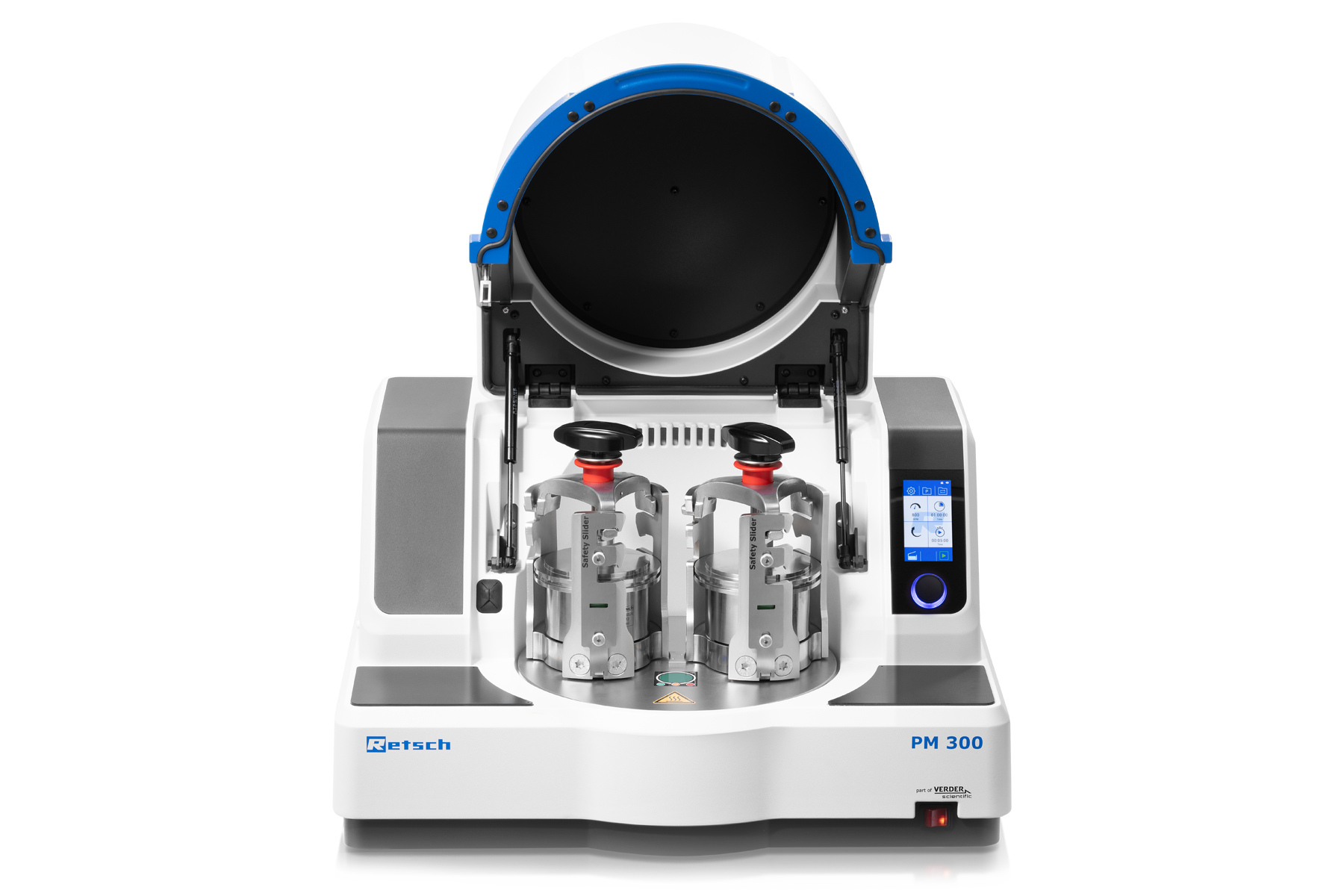

- Az őrlőedények egyszerű és biztonságos rögzítése a zárható napkeréknek köszönhetően
- A biztonsági csúszka megakadályozza a gép elindítását biztonságosan rögzített edények nélkül.
- Tökéletes stabilitás a laboratóriumi padon az FFCS technológiának köszönhetően

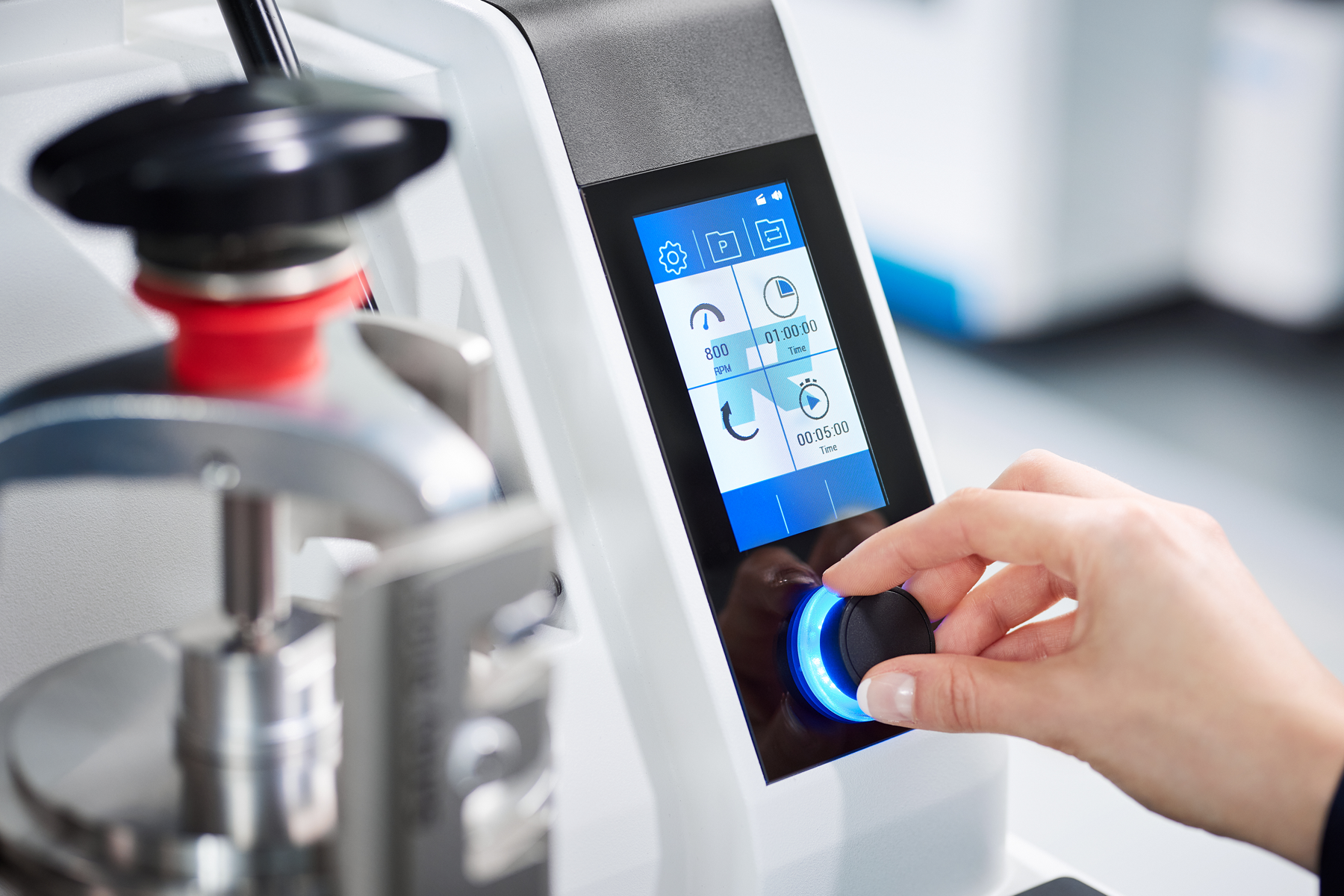

- Kényelmes paraméterbeállítás az érintőkijelzőn keresztül
- Automatikus őrlőkamra-szellőztetés irányított légáramlással a tökéletes edényhűtés érdekében
- Programozható indítási idő
- Mindkét őrlőedény szabadon hozzáférhető
- Ergonomikus szorítóegység sima felületekkel
Beállítások és beállítások
- Száraz és nedves őrlés lehetséges
- Alkalmas hosszú távú kísérletekhez, max. 99 óra.
- Programozható szünetek pl. hűtéshez
- A teljes folyamatidő automatikus kiszámítása
- Az irányváltás segít minimalizálni az összecsapódási hatásokat
- Intelligens szervizintervallum-értesítés a használat alapján
Reprodukálhatóság
- Reprodukálható eredmények a sebességszabályozásnak köszönhetően
- A terhelés által meghatározott fordulatszám jelzése, függetlenül a beállított fordulatszámtól
- 12 SOP és 4 ciklusprogram tárolható
- Az áramkimaradás biztonsági mentés biztosítja a fennmaradó feldolgozási idő tárolását
A legjobb alternatíva a Retsch bolygó golyósmalomhoz? Egy Retsch kegolyósmalom.
Használja ki a különösen ergonomikus kezelhetőség előnyeit, miközben a nanométeres tartományig azonos finomságokat érhet el.
Bolygóműves-golyós malom PM 300 Első a biztonság:
Automatizált értesítés a szorítóerőről
A RETSCH bolygókerekes golyósmalmok üzemeltetése különösen biztonságos. Robusztus biztonsági csúszka van rajtuk, amely biztosítja, hogy a malmot csak akkor lehet elindítani, ha az őrlőedényt egy szorítószerkezettel biztonságosan rögzítették. Az önműködő zár biztosítja, hogy az őrlőedény helyesen és biztonságosan üljön. Ez a bevált, szilárd mechanikus rendszer kevésbé meghibásodásra hajlamos, mint az elektronikus megoldások - a felhasználó bármikor teljes mértékben hozzáférhet a mintához. Az elektronikus rendszer meghibásodása esetén például nem lehet feloldani a befőttesüvegeket. A PM 300 egyedülálló biztonsági funkciója egy hangjelzés és a kijelzőn megjelenő értesítés, amikor a szorítóegységet a szükséges 25 Nm-es erővel rögzítették. A RETSCH egy kényelmes szorítósegédet kínál a folyamat megkönnyítésére. Ez különösen akkor hasznos, ha a gépet a 600 és 800 fordulat/perc közötti felső fordulatszám-tartományban működtetik.
Bolygóműves-golyós malom PM 300 Nedves és nanoméretű őrlés a PM 300-zal
A nedves őrlést 5 µm alatti szemcseméret elérésére használják, mivel a kis szemcsék hajlamosak feltöltődni a felületükön és agglomerálódni, ami megnehezíti a száraz üzemmódban történő további őrlést. Folyadék vagy diszpergálószer hozzáadásával a részecskék elkülönítve tarthatók.
Nedves őrléssel történő nagyon finom, 100 nm-es vagy annál kisebb részecskék (nanoméretű őrlés) előállításához inkább súrlódásra, mint ütésre van szükség. Ezt nagyszámú kis őrlőgolyó alkalmazásával érik el, amelyek nagy felülettel és sok súrlódási ponttal rendelkeznek. A tégely ideális töltöttségi szintjének 60 %-ban kis őrlőgolyókból kell állnia.
A tégelyek töltéséről, a nedves őrlésről és a minta visszanyeréséről további részletekért nézze meg a videót.
A videó a PM 100 bolygóbolygómalomban történő nedves őrlést mutatja.
Titándioxid 125 ml-es üvegben
Az ábra a titán-dioxid (TiO2) 650 fordulat/perc és 800 fordulat/perc fordulatszámon történő porlasztásának eredményét mutatja a PM 300-ban, valamint a nettó feldolgozási időt. A 800 fordulat/percnél nagyobb energiabevitel mellett a szemcseméret gyorsabban csökken. Figyelembe kell venni azonban a 800 fordulat/percnél megnövekedett felmelegedési hatásokat is, mivel ezek hosszabb szüneteket tehetnek szükségessé.
Titándioxid nettó feldolgozási ideje 0,1 mm-es őrlőgolyókkal nátrium-foszfátoldatban
Bolygóműves-golyós malom PM 300 Alkalmazások a mechanokémiában
A RETSCH bolygó golyósmalmok tökéletesen alkalmasak olyan folyamatokhoz, mint a mechanikai ötvözés vagy a mechanoszintézis. A legtöbb reakcióhoz a PM 100 és PM 200 modellek 1:-2 sebességaránya a tégely és a napkerék között teljesen megfelelő, mivel a golyótöltet elegendő ütközési energiát termel. Egyes reakciókhoz azonban nagyobb energiára van szükség. Itt a PM 400 MA a megnövelt 1:-2,5 vagy 1:-3,0 sebességaránnyal használható.
A PM 300 1:-2 sebességaránnyal működik, de a többi modellel ellentétben a 800 fordulat/perc maximális fordulatszámnak és a nagy napkeréknek köszönhetően akár 64,4-szeres gravitációs gyorsulást is elérhet. A négy kis méretű, egymásra helyezhető, 12-80 ml-es őrlőedény használatának lehetőségével a kisléptékű műveletekhez, vagy két, 500 ml-es méretű edény használatának lehetőségével együtt, ez a bolygó golyósmalom kiválóan alkalmas a mechanokémiai kutatási alkalmazásokhoz.
Elérhető gyorsulás különböző bolygóműves golyósmalmokban a fordulatszám-beállítás függvényében
Bolygóműves-golyós malom PM 300 EasyFit őrlőedények a kiváló eredményekért
Az egész EasyFit palack-sorozatot kifejezetten olyan extrém munkakörülményekhez tervezték, mint például a hosszú távú vizsgálatok, akár 800 rpm-es maximális sebességgel, nedves csiszolás, nagy mechanikai terhelések és maximális sebességek, valamint a mechanikai ötvözéshez. Ez a palack-sorozat minden RETSCH bolygó golyósmalmokhoz alkalmas. Ez biztosítja, hogy a palackok szorosan rögzítve legyenek, még nagy sebességgel is. Az új EasyFit palack-sorozat a 50-500 ml-es palackok alsó részén egy szerkezettel rendelkezik, melyet úgy hívnak Advanced Anti-Twist (AAT).
- Átmérő 1: 12 ml és 25 ml csiszolóedények
- Átmérő 2: 50 ml, 80 ml és 125 ml csiszolóedények
- Kapható üvegméretek: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
- Az innovatív Advanced Anti-Twist (AAT) funkció biztosítja az őrlőedények biztonságos illeszkedését.
- Nagyfokú rugalmasság, mivel mind a hét befőttesüvegmérethez háromféle fedőméret áll rendelkezésre
- Nyomás- és porálló O-gyűrűs tömítés megakadályozza az anyag kifolyását
- A tégelyek és golyók 5 anyagból állnak rendelkezésre: edzett rozsdamentes acél, volfrámkarbid, achát, szinterezett alumínium-oxid, cirkónium-oxid.
- Rozsdamentes acél védőköpeny achát, szinterezett alumínium-oxid, cirkónium-oxid és volfrámkarbid őrlőedényekhez
- Az edénytest és a fedél közötti horony lehetővé teszi a fedél könnyű kinyitását, pl. egy spatula segítségével, ha az edény belsejében alulnyomás lép fel.
Adapter speciális alkalmazásokhoz
Egy speciális adapterrel a ko-kristályok szűrése bolygó golyósmalomban végezhető, eldobható üvegcsék, például 1,5 ml-es GC üvegcsék használatával. Az adapter 24 pozícióval rendelkezik, amelyek egy 16 pozíciót tartalmazó külső és egy 8 pozíciót tartalmazó belső gyűrűben vannak elhelyezve. A külső gyűrű akár 16 fiolát is befogad, így a PM 400 bolygógolyómalom használata esetén akár 64 minta egyidejű szűrését is lehetővé teszi. A belső gyűrű 8 pozíciója alkalmas különböző energiabevitellel végzett kísérletek elvégzésére, pl. mechanoszintézis kutatáshoz.
Befőttesüvegek és fedelek speciális alkalmazásokhoz
- Kolloidos vagy nedves őrléshez speciális zárószerkezettel ellátott őrlőedény használata ajánlott.
- A speciális zárószerkezetet ergonomikus kezelésre tervezték.
- A levegőztetőfedelek inert atmoszféra alatti munkavégzésre szolgálnak, például ha az oxigén befolyásolhatja az őrlési folyamatot vagy a mechanoszintézist. A fedelek lehetővé teszik olyan gázok, mint az argon vagy a nitrogén bevezetését az őrlőedénybe.
- Opcionális nyomás- és hőmérsékletmérő rendszer PM GrindControl
A levegőztetőfedél és a GrindControl mostantól különböző anyagokból készült betétekkel is felszerelhető. Így a fedelet például acél és cirkónium-oxid edényhez is lehet használni a betét egyszerű cseréjével.
GrindControl
Szellőzőfedél
Videó: Szellőzőfedél
Bolygóműves-golyós malom PM 300 Ajánlott befőttesüveg töltelékek
Az optimális őrlési eredmények elérése érdekében az edény méretét a feldolgozandó minta mennyiségéhez kell igazítani. Az őrlőgolyók mérete ideális esetben 3-szor nagyobb, mint a legnagyobb mintadarab mérete. Ezt az ökölszabályt követve az alábbi táblázatban az egyes golyóméretekhez és edénytérfogatokhoz tartozó őrlőgolyók száma szerepel. Például egy 7 mm-es részecskékből álló minta 200 ml-es porításához 500 ml-es edény és legalább 20 mm-es vagy nagyobb méretű őrlőgolyók használata ajánlott. A táblázat szerint 25 őrlőgolyóra van szükség.
| Csiszolóedény névleges térfogat |
Minta mennyisége | Max. adagolási méret | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | max. ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | max. ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
| 250 ml | 25 - 120 ml | <6 mm | 1100 - 1200 | 220 - 350 | 100 - 120 | 35 - 45 | 15 | 5 |
| 500 ml | 75 - 220 ml | <10 mm | 2000 | 440 - 700 | 200 - 300 | 70 | 25 | 8 |
*Ajánlott golyótöltet (darab)
Az, hogy a bolygó golyósmalomban történő porlasztási folyamat sikeres-e, a gép beállításaitól, de az őrlőedény töltöttségi szintjétől is függ. Az edények felhasználható térfogata a mintaanyag típusától függ. A táblázatban megadott őrlőgolyók száma az edényenkénti minimális mennyiséget tükrözi. Jobb eredmény érhető el nagyobb számú megfelelő golyóval, ha a megfelelő számú golyó van feltüntetve. Kivételes esetekben a golyók száma legfeljebb 15%-kal csökkenthető; ez azonban az őrlőszerszámok fokozott kopását eredményezi.
Bolygóműves-golyós malom PM 300 Tipikus mintaanyagok
A RETSCH bolygó golyós malmok tökéletesen alkalmasak például ötvözetek, bentonit, csontok, szénszálak, katalizátorok, cellulóz, cementklinker, kerámia, faszén, vegyi termékek, agyagásványok, szén, koksz, komposzt, beton, elektronikai hulladékok aprítására, szálak, üveg, gipsz, haj, hidroxiapatit, vasérc, kaolin, mészkő, fémoxidok, ásványok, ércek, festékek és lakkok, papír, pigmentek, növényi anyagok, polimerek, kvarc, magvak, féldrágakövek, szennyvíziszap, salak, talajok, szövetek, dohány, hulladékminták, fa stb.

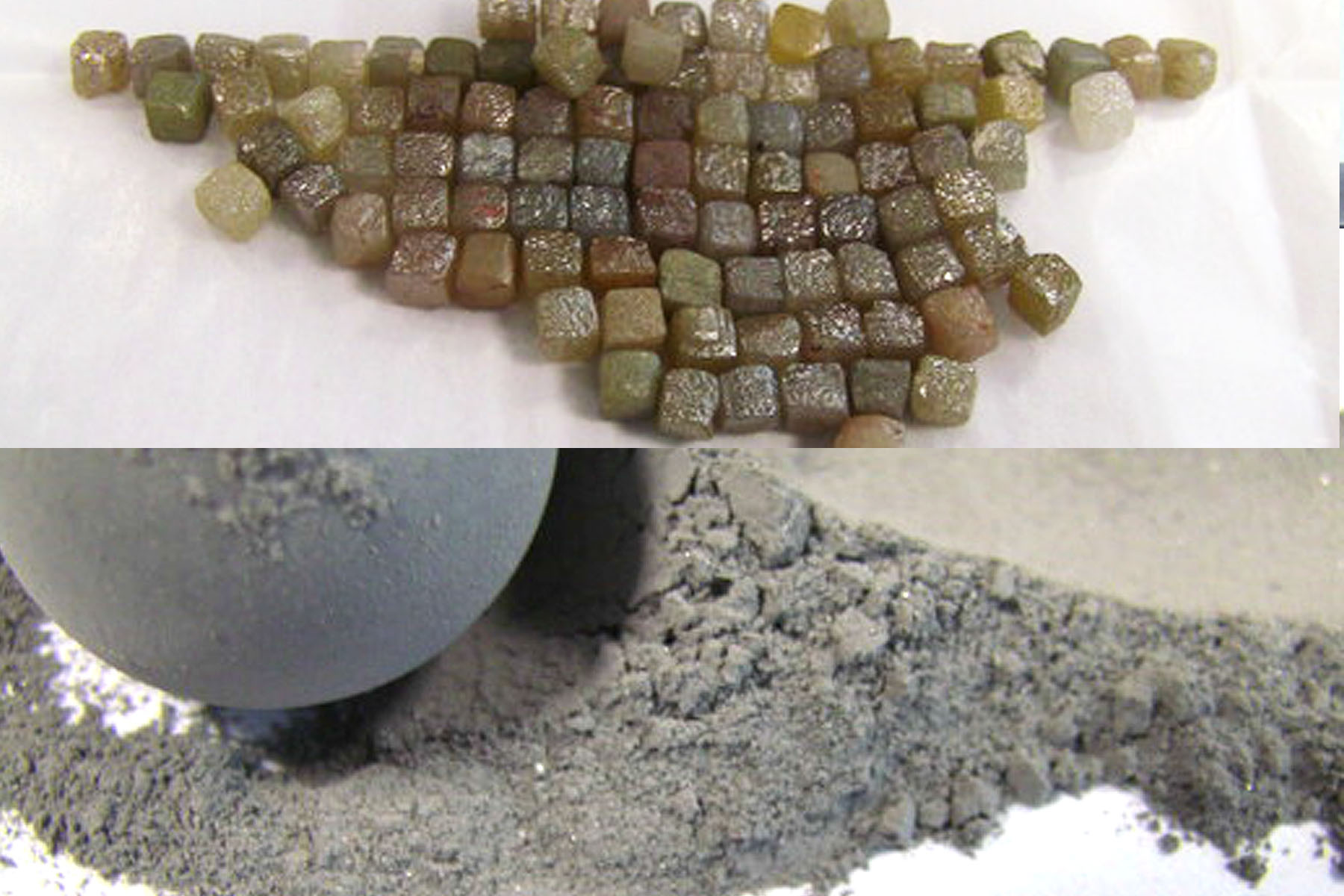

Nagyon kemény, csiszolóanyag:
Ipari gyémántok
50 ml-es volfrámkarbid őrlőedények
4 x 20 mm-es volfrámkarbid őrlőgolyók
4 perc 400 fordulat/perc fordulatszámon.

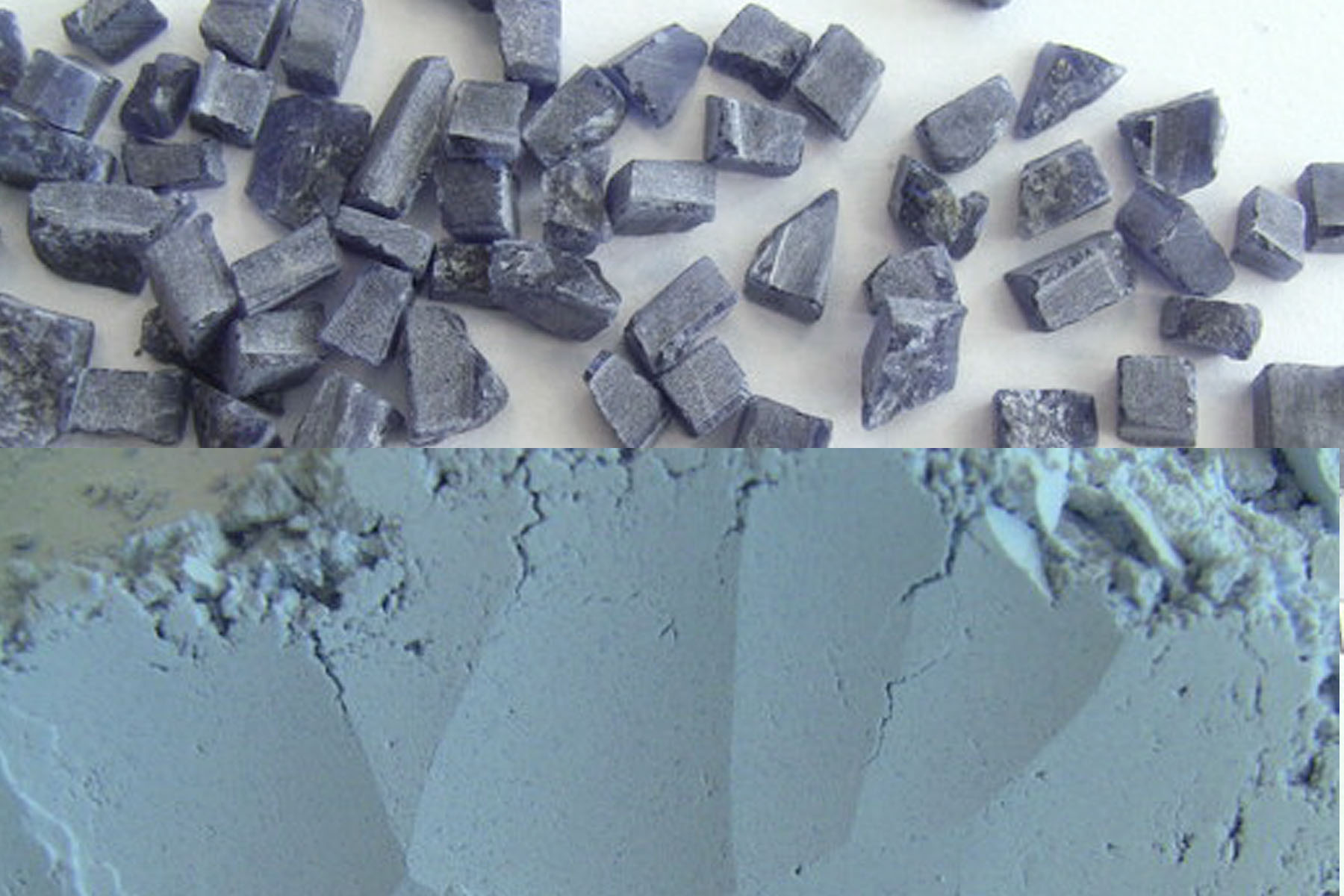

Kemény és törékeny:
Sodalit ásvány
125 ml cirkónium-oxid őrlőedények
7 x 20 mm-es cirkónium-oxid őrlőgolyók
12 perc 500 fordulat/perc fordulatszámon.

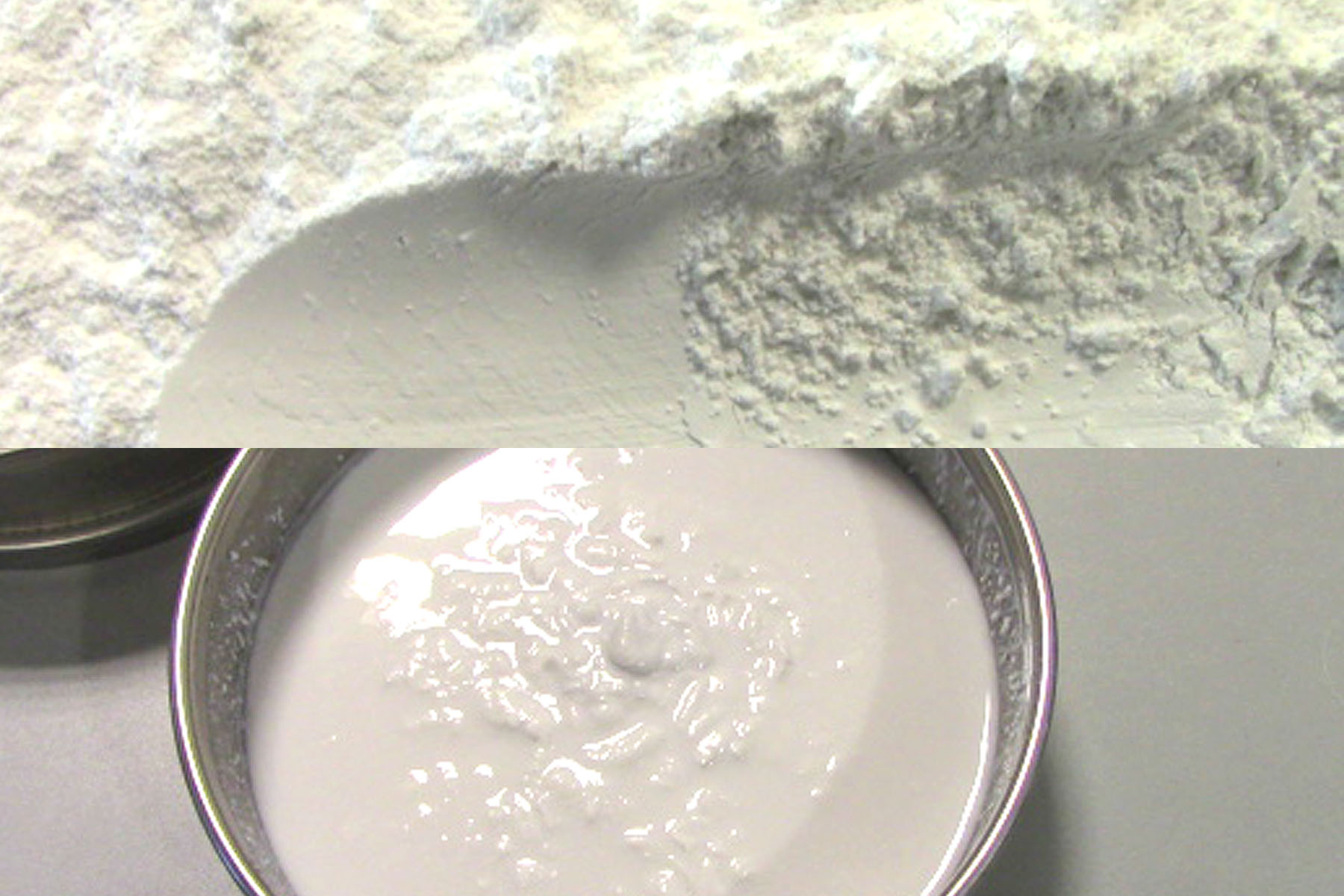

Nano őrlés:
Alumínium-oxid
500 ml cirkónium-oxid őrlőedények
1 kg 2 mm-es cirkónium-oxid őrlőgolyók
3:30 perc nettó őrlés 650 fordulat/perc fordulatszámon
Az őrlési szünetek segítenek a hőmérséklet alacsonyan tartásában.

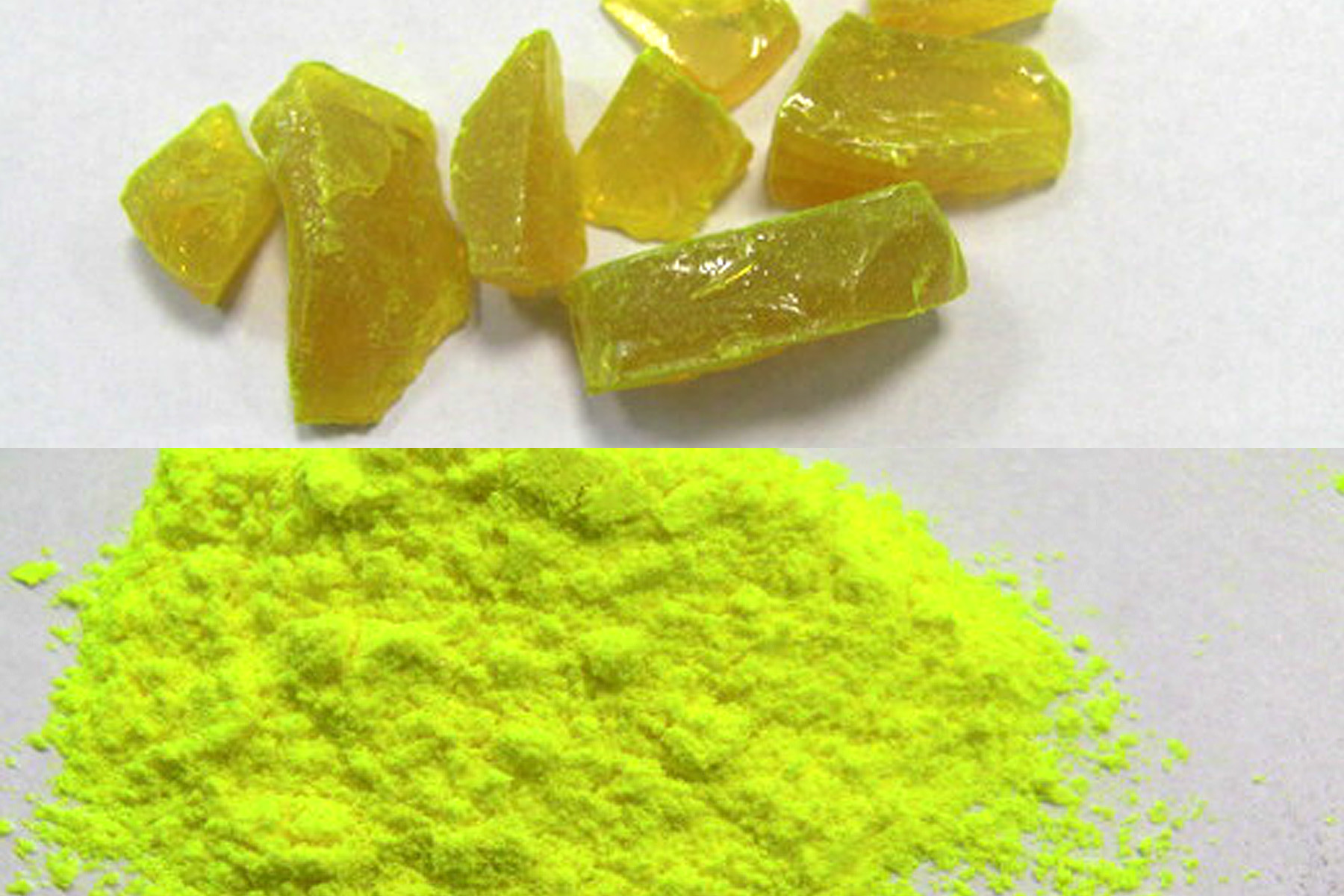

Közepesen kemény, szívós:
Poliészter tereftalát gyanta
500 ml cirkónium-oxid őrlőedények
8 x 30 mm-es cirkónium-oxid őrlőgolyók
3 perc 350 fordulat/perc fordulatszámon.
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
Bolygóműves-golyós malom PM 300 Működési elv
Az őrlőedény excentrikus módon van felhelyezve a bolygóműves-golyós malom "Nap-tárcsájára". A "Nap-tárcsa" és a ("bolygó") őrlőedény ellentétes irányú forgása fordulatszámának aránya 1:-2. Az őrlőedényben lévő őrlőgolyókat az ún. Coriolis-erők bonyolult rotációs mozgásra kényszerítik.
A golyók és az edény eltérő sebessége a súrlódási és az ütközési hatások olyan kölcsönhatását hozza létre, mely nagy mozgási energiákat szabadít fel. Ezen erők összjátéka eredményezi a bolygóműves-golyós malmok nagy és rendkívül hatékony mértetcsökkentő képességét.
Bolygóműves-golyós malom PM 300 Műszaki adatok
| Alkalmazások | porlasztás, keverés, homogenizálás, kolloid fésülés, mechanikai ötvözet, mechanokémia, co-krystal szűrés |
|---|---|
| Alkalmazási terület | mezőgazdaság, biológia, kémia, építőanyagok, mérnöki / elektronikai, környezetvédelmi / újrahasznosítás, geológia / metallurgia, üveg / kerámia, orvostudomány / gyógyszeripar |
| Minta jellege | kemény, rideg, lágy, rostos - száraz vagy nedves |
| Aprítási technika | ütközés, súrlódás |
| Betölthető max. méret* | 10 mm |
| Végfinomság* | 1 µm, kolloidőrlésnél 0,1 µm |
| Sarzs/betölthető mennyiség* | max. 2 x 220 ml |
| Őrlőhelyek száma | 2 |
| Fordulatszámarány | 1 : -2 |
| Nap-tárcsa fordulatszáma | 50 - 800 perc-1 |
| Nap-tárcsa effektív átmérője | 180 mm |
| Gyorsulás | 64 g |
| Őrlőedény típusa | opcionális areation fedelek, biztonsági záróberendezések |
| Őrlőszerszámok anyaga | keményített rozsdamentes acél, wolfram-karbid, agát, szinterelt alumínium, zirkon-oxid |
| Őrlőedények térfogatai | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |
| Stackable csiszoló edények | 12 ml / 25 ml / 50 ml / 80 ml |
| Adapter egyszeri használatra üveg injekciós üveg | 24 x 1,5 ml / 7 x 20 ml |
| Őrlési idő | digitális, 00:00:01 - 99:59:59 között |
| Szakaszos működés | igen, forgásirány megfordításával |
| Őrlési időszakasz | 00:00:01 - 99:59:59 között |
| Megszakítási időszakasz beállítható | 00:00:01 - 99:59:59 között |
| Eltárolható módszerek (SOP) száma | 12 |
| Tárolható ciklusprogramok | 4 |
| Bevitt energia mérése lehetséges | igen |
| Digitális csatlakozási helyek | USB, RASPI |
| Meghajtás | 3-fázisú aszinkron-motor frekvenciaváltóval |
| Teljesítményfelvétel | 2,5 kW |
| Elektromos hálózat feszültsége | 200-240 V, 50/60 Hz |
| Hálózati csatlakozás | 1-fázis |
| Teljesítményfelvétel | ~ 3335 VA |
| Védelem módja | IP 20 |
| Méretek (zárva) szél x mag x mély |
745 x 525 x 580 mm |
| Súly, netto | ~ 118 kg |
| Szabványok | CE |
| Szabadalom | igen |
Bolygóműves-golyós malom PM 300 Letöltések

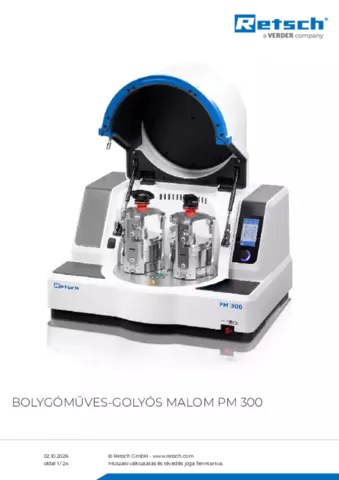

Termék adatlap PM 300
