Planetový guľový mlyn PM 300 je výkonný a ergonomický stolový model s dvoma mlecími stanicami pre mlecie nádobky s objemom až 500 ml. Táto zostava umožňuje spracovať až 2 x 220 ml vzorky materiálu na dávku. Vďaka vysokej maximálnej rýchlosti 800 ot/min majú extrémne vysoké odstredivé sily za následok veľmi vysokú energiu rozprašovania a následne krátky čas spracovania.
PM 300 je ideálny pre prakticky všetky priemyselné odvetvia, kde proces kontroly kvality kladie najvyššie nároky na čistotu, rýchlosť, jemnosť a reprodukovateľnosť. Vďaka enormnému príkonu energie až 64,4 násobku gravitačného zrýchlenia je tento mlyn dokonalou voľbou pre úlohy vo výskume, ako je mechanochémia (triedenie zmiešaných kryštálov, mechanosyntéza, mechanické legovanie a mechanokatalýza) alebo pre ultrajemné koloidné mletie v nano.
Produktové video
Výkonný, ergonomický planetový guľový mlyn
- Maximálne otáčky 800 ot/min, veľké slnečné koleso
- Vstupná veľkosť do 10 mm a konečná jemnosť 0,1 µm
- 2 mlecie stanice pre minimálne 12 ml a maximálne 500 ml nádoby, 12 - 80 ml nádoby možno skládať na seba (po dvoch nádobách)
- GrindControl na meranie teploty a tlaku v nádobe.
- Aeračné viečka na kontrolu atmosféry vo vnútri nádoby
- Stolový model, dotykový displej, ukladateľné SOP a cyklické programy, 5 rôznych materiálov nádob na suché a mokré mletie
Rýchly a výkonný
- Mletie bez strát až do submikrónového rozsahu
- Mokré mletie umožňuje získať častice s veľkosťou v rozsahu nanometrov (<100 nm)
- Variabilné otáčky od 50 do 800 ot/min, pomer otáčok 1:-2
- Mletie s až 64,4-násobným gravitačným zrýchlením
- Dávkové spracovanie s max. 2 x 220 ml vzorky
- Možnosť skladanie nádob na seba umožňuje súčasné spracovanie 4 vzoriek
Bezpečná a jednoduchá manipulácia
- Slnečný kotúč sa dá zablokovať na jednoduché a bezpečné upnutie nádob na mletie.
- Safety Slider zabraňuje spusteniu stroja bez bezpečne upnutých nádob
- Dokonalá stabilita na laboratórnom stole vďaka technológii FFCS
- Pohodlné nastavenie parametrov pomocou dotykového displeja
- Automatické vetranie mlecej komory s usmerneným prúdom vzduchu na dokonalé chladenie nádoby
- Programovateľný čas spustenia
- Obe mlecie nádoby sú voľne prístupné
- Ergonomická upínacia jednotka s hladkým povrchom
Nastavenia a možnosti
- Možnosť suchého a mokrého mletia
- Vhodné na dlhodobé skúšky, max. 99:59:99.
- Programovateľné prestávky, napr. na chladenie
- Automatický výpočet celkového času procesu
- Spätný chod pomáha minimalizovať účinky spekania
- Inteligentný systém, ktorý vypočítava servisné intervaly na základe opotrebovania
Reprodukovateľnosť
- Reprodukovateľné výsledky vďaka regulácii rýchlosti
- Načítanie definovanej rýchlosti s oznámením o dosiahnutej rýchlosti
- Možno uložiť 12 SOP a 4 programy cyklov
- Zálohovanie pri výpadku napájania zabezpečuje uloženie zostávajúceho času mletia
Najlepšia alternatíva k planetovému guľovému mlynu Retsch? Oscilačný mlyn Retsch.
Využívajte výhody mimoriadne ergonomickej manipulácie pri dosahovaní rovnakej jemnosti až do rozsahu nanometrov.
Planetový guľový mlyn PM 300 Bezpečnosť na prvom mieste:
Automatické hlásenie upínacej sily
Prevádzka planetovýchch guľových mlynov RETSCH je mimoriadne bezpečná. Sú vybavené robustným bezpečnostným posúvačom, ktorý zabezpečuje, že mlyn sa môže spustiť až po bezpečnom upevnení mlecej nádoby pomocou upínacieho zariadenia. Samočinný zámok zabezpečuje správne a bezpečné usadenie nádoby. Tento osvedčený pevný mechanický systém je menej náchylný na poruchy ako elektronické riešenia - používateľ má vždy úplný prístup k vzorke. Ak elektronický systém zlyhá, nádoby nie je možné napríklad odomknúť. Jedinečným bezpečnostným prvkom PM 300 je akustický signál a upozornenie na displeji, keď je upínacia jednotka zovretá požadovanou silou 25 Nm. Spoločnosť RETSCH ponúka praktickú pomôcku na upínanie, ktorá tento proces uľahčuje. Je to užitočné najmä vtedy, keď stroj pracuje v hornom rozsahu otáčok medzi 600 a 800 ot/min.
Planetový guľový mlyn PM 300 Mokré a nanometrické mletie s PM 300
Mokré mletie sa používa na získanie častíc s veľkosťou pod 5 µm, pretože malé častice majú tendenciu nabíjať sa a aglomerovať na povrchu, čo sťažuje ďalšie suché mletie. Pridanie kvapaliny alebo disperzantu môže udržať častice oddelené.
Na výrobu veľmi jemných častíc s veľkosťou 100 nm alebo menej (mletie v nanorozmeroch) mokrým mletím je potrebné skôr trenie ako náraz. To sa dosahuje použitím veľkého počtu malých mlecích guľôčok, ktoré majú veľkú plochu a veľa trecích bodov. Ideálna náplň mlecej nádoby by mala obsahovať 60 % malých mlecích guľôčok.
Ďalšie podrobnosti o plnení nádob, mokrom mletí a získavaní vzoriek nájdete tu.
Video ukazuje mokré mletie v planetovom guľovom mlyne PM 100.
Oxid titaničitý v 125 ml nádobe
Na grafe je znázornený výsledok pulverizácie oxidu titaničitého (TiO2) pri 650 otáčkach za minútu a 800 otáčkach za minútu v PM 300 a čistý čas spracovania. Pri vyššom príkone energie pri 800 ot/min sa veľkosť častíc znižuje rýchlejšie. Do úvahy by sa však mali brať aj zvýšené účinky zahrievania pri 800 otáčkach za minútu, ktoré môžu spôsobiť potrebu dlhších prestávok.
Čistý čas spracovania oxidu titaničitého s 0,1 mm mleciemi guľôčkami v roztoku fosforečnanu sodného
Planetový guľový mlyn PM 300 Aplikácie v mechanochémii
Planétové guľové mlyny RETSCH sa dokonale hodia na procesy, ako je mechanické legovanie alebo mechanosyntéza. Pre väčšinu reakcií je pomer otáčok nádoby a slnečného kolesa 1:-2 modelov PM 100 a PM 200 plne postačujúci, pretože guľôčková náplň vytvára dostatočnú energiu nárazu. Pri niektorých reakciách sa však vyžaduje viac energie. Tu sa môže použiť model PM 400 MA so zvýšeným pomerom otáčok 1:-2,5 alebo 1:-3,0.
Model PM 300 pracuje s pomerom otáčok 1:-2, ale na rozdiel od ostatných modelov dosahuje až 64,4-násobné zrýchlenie vďaka maximálnym otáčkam 800 ot/min a veľkému slnečnému kolesu. Spolu s možnosťou použitia štyroch malých, na sebe uložených mlecích nádob s objemom 12 až 80 ml na prevádzku v malom rozsahu alebo dvoch nádob s objemom do 500 ml na účely zväčšenia rozsahu je tento planetový guľový mlyn vhodný na výskumné aplikácie v oblasti mechanochémie.
Dosiahnuteľné zrýchlenie v rôznych planetových guľových mlynoch v závislosti od nastavenia otáčok
Planetový guľový mlyn PM 300 Mlecie nádoby EasyFit pre vynikajúce výsledky
- Priemer 1: nádoby na mletie 12 ml a 25 ml
- Priemer 2: nádoby na mletie 50 ml, 80 ml a 125 ml
- Dostupné veľkosti nádobiek: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
- Inovatívna funkcia Advanced Anti-Twist (AAT) zaisťuje bezpečné uchytenie mlecích nádob
- Vysoká flexibilita vďaka vhodnosti troch veľkostí veka pre všetkých sedem veľkostí nádob
- Tlakotesné a prachotesné tesnenie o-krúžkom zabraňuje rozliatiu materiálu
- Nádoby a guličky dostupné v 5 materiáloch: tvrdená nerezová oceľ, karbid volfrámu, achát, spekaný oxid hlinitý, oxid zirkónia
- Ochranný plášť z nerezovej ocele pre mlecie nádoby z achátu, sintrovaného oxidu hlinitého, oxidu zirkónia a karbidu volfrámu
- Drážka medzi telom nádoby a vekom umožňuje ľahké otvorenie veka, napr. špachtľou, ak sa v nádobe vytvorí podtlak.
Adaptér pre špeciálne aplikácie
Pomocou špeciálneho adaptéra možno skríning zmíšaných kryštálov vykonávať v planetovom guľovom mlyne s použitím jednorazových liekoviek, ako sú 1,5 ml sklenené liekovky GC. Adaptér má 24 pozícií usporiadaných vo vonkajšom krúžku so 16 pozíciami a vo vnútornom krúžku s 8 pozíciami. Vonkajší krúžok pojme až 16 liekoviek, čo umožňuje skríning až 64 vzoriek súčasne pri použití planetového guľového mlyna PM 400. 8 pozícií vnútorného krúžku je vhodných na vykonávanie skúšok s rôznym energetickým príkonom, napr. pre výskum mechanosyntézy.
Nádoby a viečka na špeciálne použitie
- Na koloidné alebo mokré mletie sa odporúča používať mlynskú nádobu so špeciálnym uzatváracím zariadením.
- Špeciálne uzatváracie zariadenie je navrhnuté na ergonomickú manipuláciu
- Aeračné viečka sú určené na prácu v inertnej atmosfére, napríklad ak kyslík môže ovplyvniť proces mletia alebo mechanosyntézu. Viečka umožňujú privádzať do nádoby na mletie plyny, ako je argón alebo dusík.
- Voliteľný systém merania tlaku a teploty PM GrindControl
Aeračné viečko aj GrindControl je teraz možné vybaviť vložkami z rôznych materiálov. Veko tak možno použiť napr. pre nádobu z ocele a oxidu zirkónia jednoduchou výmenou vložky.
GrindControl
Aeračné viečko
Video: Aeračné viečko
Planetový guľový mlyn PM 300 Odporúčané plnenie nádob s guľôčkami
Na dosiahnutie optimálnych výsledkov mletia by sa veľkosť nádoby mala prispôsobiť množstvu spracovávanej vzorky. Mlynské guľôčky majú ideálne rozmery 3-krát väčšie ako najväčší kus vzorky. Podľa tohto pravidla je v nasledujúcej tabuľke uvedený počet mlecích guľôčok pre každú veľkosť guľôčok a objem nádoby. Na rozomletie napríklad 200 ml vzorky pozostávajúcej zo 7 mm častíc sa odporúča 500 ml nádoba a mlecie guľôčky s veľkosťou najmenej 20 mm alebo väčšou. Podľa tabuľky je potrebných 25 mlecích guľôčok.
| Nádoba na mletie nominálny objem |
Množstvo vzorky | Max. vstupná veľkosť | Ø 5 mm* | Ø 7 mm* | Ø 10 mm* | Ø 15 mm* | Ø 20 mm* | Ø 30 mm* |
|---|---|---|---|---|---|---|---|---|
| 12 ml | až ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - |
| 25 ml | až ≤10 ml | <1 mm | 95 - 100 | 25 - 30 | 10 | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 - 4 | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 - 330 | 70 – 120 | 30 - 40 | 12 | 5 | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 - 60 | 18 | 7 | - |
| 250 ml | 25 - 120 ml | <6 mm | 1100 - 1200 | 220 - 350 | 100 - 120 | 35 - 45 | 15 | 5 |
| 500 ml | 75 - 220 ml | <10 mm | 2000 | 440 - 700 | 200 - 300 | 70 | 25 | 8 |
*Odporúčaná náplň guľôčok (v kusoch)
Úspešnosť procesu mletia v planetovom guľovom mlyne závisí od nastavenia stroja, ale aj od úrovne naplnenia mlecej nádoby. Využiteľný objem nádob závisí od typu materiálu vzorky. Počet mlecích guľôčok uvedený v tabuľke odráža minimálne množstvo na jednu nádobu. Lepší výsledok sa dosiahne pri väčšom počte vhodných guľôčok, ak je to uvedené. Vo výnimočných prípadoch možno počet guľôčok znížiť najviac o 15 %; to však bude mať za následok zvýšené opotrebovanie mlecích nástrojov.
Planetový guľový mlyn PM 300 Typické vzorky materiálu
Planetárne guľové mlyny RETSCH sú dokonale vhodné na zmenšovanie veľkosti napríklad zliatin, bentonitu, kostí, uhlíkových vlákien, katalyzátorov, celulózy, cementového slinku, keramiky, dreveného uhlia, chemických produktov, ílových minerálov, uhlia, koksu, kompostu, betónu, elektronického šrotu, vlákna, sklo, sadra, vlasy, hydroxyapatit, železná ruda, kaolín, vápenec, oxidy kovov, minerály, rudy, farby a laky, papier, pigmenty, rastlinné materiály, polyméry, kremeň, semená, polodrahokamy, kaly z čističiek odpadových vôd, troska, pôda, tkanivo, tabak, vzorky odpadu, drevo atď.
Veľmi tvrdý, abrazívny:
Priemyselné diamanty
50 ml nádoby z karbidu volfrámu
4 x 20 mm mlecie guľôčky z karbidu volfrámu
4 min pri 400 ot/min
Tvrdý-krehký:
Sodalit minerál
125 ml mlecie nádob zo zirkónia
7 x 20 mm mlecie guľočky zo zirkónia
12 min pri 500 ot/min
Nano metie:
Oxid hlinitý
500 ml mlecie nádoby zo zirkónia
1 kg zirkónových mlecích guličiek s priemerom 2 mm
3:30 min mletie pri 650 otáčkach za minútu
Prestávky pri mletí pomáhajú udržiavať nižšiu teplotu
Stredne tvrdý, húževnatý:
Polyesterová tereftalátová živica
500 ml mlecie nádoby zo zirkónia
8 x 30 mm mlecie guličky zo zirkónia
3 min pri 350 ot/min
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
Planetový guľový mlyn PM 300 Princíp funkcie
Nádoby na mletie sú excentricky umiestnené na slnečnom kolese planetárneho guľového mlyna. Smer pohybu slnečného kolesa je opačný ako smer pohybu mlecích nádob v pomere 1:-2. Mlecie guľôčky v mlecích nádobách sú vystavené superponovaným rotačným pohybom, takzvaným Coriolisovým silám.
Rozdiel rýchlostí medzi guľôčkami a mlecími nádobami spôsobuje interakciu medzi trecími a nárazovými silami, pri ktorej sa uvoľňujú vysoké dynamické energie. Vzájomné pôsobenie týchto síl spôsobuje vysoký a veľmi účinný stupeň zmenšovania veľkosti v planetárnom guľovom mlyne.
Planetový guľový mlyn PM 300 Technické údaje
| Aplikácie | pulverizácia, miešanie, homogenizácia, koloidné mletie, mechanické legovanie, mechanochémia, co-crystal screening |
|---|---|
| Oblasť použitia | poľnohospodárstvo, biológia, chémia, stavebné materiály, strojárstvo / electronika, životné prostredie / recyklácia, geológia / metalurgia, sklo / keramika, medicína / farmaceutika |
| Vstupný materiál | mäkký, tvrdý, krehký, vláknitý - suchý alebo mokrý |
| Princíp redukcie veľkosti zrna | náraz, trenie |
| Vstupná veľkosť materiálu * | 10 mm |
| Konečná jemnosť | 1 mikrometrov, pre koloidné mletie 0.1 mikrometrov |
| Veľkosť dávky / vstupné množstvo* | max. 2 x 220 ml |
| Počet mlecích staníc | 2 |
| Koeficient rýchlosti | 1 : -2 |
| Rýchlosť slnečného disku | 50 - 800 min-1 |
| Efektívny priemer slnečného disku | 180 mm |
| Zrýchlenie | 64 g |
| Druhy mlecích nádobiek | voliteľné aeračné viečka, bezpečnostné uzávery |
| Materiál mlecích nástrojov | kalená oceľ, nehrdzavejúca oceľ, karbid volfrámu, achát, slinok oxidu hlinitého, oxid zirkónia |
| Veľkosti mlecích nádob | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |
| Stohovateľné nádoby na mletie | 12 ml / 25 ml / 50 ml / 80 ml |
| Adaptér pre jednorazové sklenené fľaštičky | 24 x 1,5 ml / 7 x 20 ml |
| Nastavenie doby mletia | digitálny, 00:00:01 do 99:59:59 |
| Intervalová prevádzka | áno, so spätným chodom |
| Doba intervalu | 00:00:01 do 99:59:59 |
| Čas zastavenia | 00:00:01 do 99:59:59 |
| Uložiteľné SOP | 12 |
| Ukladacie cyklistické programy | 4 |
| Možnosť merania vstupnej energie | áno |
| Rozhranie | USB, RASPI |
| Pohon | 3-fázový asynchrónny motor s frekvenčným meničom |
| Sila pohonu | 2,5 kW |
| Elektrické napájanie | 200-240 V, 50/60 Hz |
| Pripojenie k elektrickej sieti | 1-fázové |
| Spotreba energie | ~ 3335 VA |
| Kód ochrany | IP 20 |
| Š x V x H zatvorený | 745 x 525 x 580 mm |
| Váha netto | ~ 118 kg |
| Normy | CE |
| Patent / Úžitkový patent | áno |
Planetový guľový mlyn PM 300 Na stiahnutie

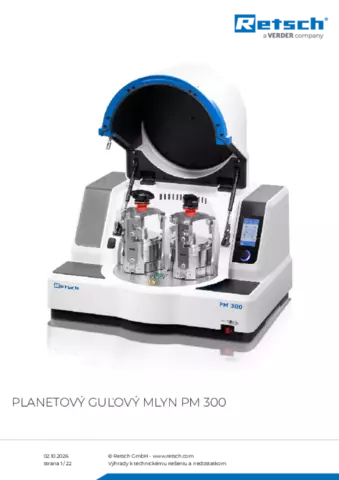

Produktový list PM 300
