Барабанна мелница TM 300 се използва за приготвяне на гранули и прахове чрез процес на смилане, провеждан в сухи или мокри условия. Тази универсална мелница може да функционира като топкова или прътова мелница, като използва съответния модул. За да се осигури ефективен процес на смилане, е важно да се използва достатъчен брой топки или пръти. В зависимост от материала на пробата, може да се постигне крайна финост под 20 микрона.
Барабанната мелница се състои от зъбен мотор, монтиран на здрава стоманена рамка, комплект разделителни решетки и колектор за проби. TM 300 е проектирана с вилка и заключващ механизъм, които улесняват лесния достъп до пробата. Почистването е удобно благодарение на бързо освобождаващ се заключващ механизъм, позволяващ лесно отстраняване на капака на барабана.
TM 300 приема обем на проби до 9 л и следователно е подходяща и за процеси на мащабиране.
Product Video
Барабанна мелница TM 300 Benefits at a glance
- Мощна и бърза обработка на големи количества до 9 л
- Подходящ за сухо и мокро шлайфане
- Стандартните размери на варелите варират от 5 л до 43,4 л
- Променлива скорост и възпроизводими резултати
- Подходящ за дългосрочно шлифоване
- Предлагат се модули с топки и пръти
- Идеален за мащабни тестове в механохимията
- Perfect seal with single-screw lids
Барабанна мелница TM 300 Безопасна и удобна работа
TM 300 се откроява със своите удобни за потребителя характеристики. Механизмът за лесно накланяне улеснява бързото и безпроблемно изпразване на буркана за смилане. Подвижният колектор за проби опростява процеса на изваждане на пробите, което улеснява достъпа на операторите до събраните материали.
Солидният шумозащитен капак допринася за по-тиха и комфортна работна среда.
TM 300 е оборудван с авариен превключвател, осигуряващ бързо и надеждно средство за спиране на процеса на смилане в случай на непредвидени обстоятелства, подчертавайки ангажимента за безопасност на потребителите.
The redesigned drums and drum covers of the TM 300 feature improved handling, allowing the lid to be secured with just one screw for a perfect seal, even during wet grinding.
Настройка на параметри
Параметрите на процеса, като време за смилане или старт/стоп, се задават удобно чрез големия дисплей на TM 300. Настройките включват:
- Променлива скорост от 1 до 80 об/мин
- Време за смилане до 99:59:59 ч:мин:сек
- Посока на въртене, например за намаляване на ефектите на слепване
- Програмируеми опции за интервал и почивка за температурно чувствителни проби
- Функция за отложен старт
Барабанна мелница TM 300 Аксесоари за ефективни процеси на смилане
Задоволявайки нуждите на различни приложения, TM 300 предлага стандартни **смилащи барабани** с обем от 5 до 43,4 литра. Това гарантира, че мелницата е адаптивна към широк спектър от задачи за обработка.**Опционална **разделителна решетка** осигурява удобно разделяне на топките и пробата след процеса на смилане. Подходяща е за смилащи топки с размер 10, 20 или 30 мм. Връзка за прахоулавяне предотвратява отделянето на прах.** Смилателният съд е оборудван с **уплътнение**, осигуряващо сигурно уплътнение за беззагубни операции по смилане. Тази функция не само повишава ефективността на процеса, но и минимизира риска от разхищение на материал.
Барабанна мелница TM 300 Ниво на пълнене на барабана за смилащи топки и пръти
Въпреки че максималният размер на подаваемата проба зависи от свойства като твърдост и поведение на разрушаване, размер на частиците от приблизително 5 mm е идеален за TM 300. По-големи размери са приемливи, но не трябва да надвишават 15 mm. За бучки проба, които се разрушават много лесно, или за деагломерация, е осъществим размер на подаваемата проба между 20 и 30 mm. За такива лесни за обработка проби, нивото на пълнене на пробата може да се увеличи до 9 l.
Ако се използват специални барабани от неръждаема стомана 1.4404 с размери 21.7 / 10 / 5 л, заедно с топки за смилане от стомана 1.4404, е възможно да се извършва мокро смилане в TM 300. Общият обем на пълнене за мокро смилане може да надвиши препоръчителното количество за сухо смилане. Може да е полезно да се използва голям брой малки топки за смилане, за да се увеличи триенето.
| Шлайф барабан | Маса на смилащите топки | Размер на смилащата топка (мм) | Брой пръти | Оптимален обем на пробата (л) |
|---|---|---|---|---|
| 5 l | 10 kg | <5 | 10 | 20 | 30 | - | 1 - 1.5 |
| 10 l | up to 20 kg | <5 | 10 | 20 | 30 | - | 2 - 2.5 |
| 21.4 l | 40 kg | <5 | 10 | 20 | 30 | - | 4 - 5 |
| 43.4 l | - | - | 8 | 9 |
Барабанна мелница TM 300 Пет позиции на барабана за удобно боравене
Потребителят може да настрои смилащите барабани в пет различни позиции, които се закрепват с винт. Това осигурява лесно пълнене и изпразване на барабана, но също така подобрява процеса на смесване и смилане. Най-големият прътов модул от 43,4 л не може да бъде поставен в позиция за смесване поради липса на място.
Барабанна мелница TM 300 The solution for efficient and sustainable co-crystal synthesis
The TM 300 is capable of meeting the demands of modern pharmaceutical manufacturing. This can be demonstrated by the example of the mechanochemical synthesis of rac-Ibuprofen:Nicotinamide co-crystals. The TM 300 is an environmentally friendly alternative to conventional solution-based methods. In just 90 minutes, 3.2 kg of co-crystals with a yield of 99 % were produced, using only minimal amounts of solvent in the so-called liquid assisted grinding (LAG) process. This reduces energy consumption compared to conventional methods and drastically minimizes environmental impact.
Conversion of rac-IBU. Blue plot: neat grinding approach with addition of 10 kg of balls (d = 10 mm) after 270 min and 10 kg of balls (d = 30 mm) after 360 min; addition of LAG additive EtOH after 510 min. Orange plot: LAG-assisted approach with EtOH added prior to the reaction and 20 kg balls 10 mm.
Results presented by the research group of Michael Felderhoff [1]
Смилане на бариев титанат в смес от хептан и олеинова киселина с топки за смилане с размер на топката 0,5 мм.
Синя крива: оригинална проба; зелена крива: пулверизирана проба след 5 часа.
TM 300 enables mechanochemical processes to be carried out on a kilogram scale, opening up new possibilities for sustainable industrial manufacturing processes. Particularly interesting is the minimal metal abrasion – the measured values were well below concerning levels and significantly lower than, for example, in eccentric vibratory mills. The table shows the minimal abrasion values in the TM 300 during the test run.
| Sample | Al [ppm] | Cr [ppm] | Co [ppm] | Fe [ppm] | Ni [ppm] |
|---|---|---|---|---|---|
| Raw material IBU | 11.3 | 39.0 | 25.7 | 71.9 | 34.9 |
| Raw material Nicotinamid | 8.9 | 33.3 | 26.7 | 40 | 33.3 |
| Co-crystals after 30 min | 10.8 | 35.9 | 30.8 | 51.3 | 38.5 |
| After 60 min | 11.0 | 37.0 | 31.7 | 63.4 | 39.6 |
| After 90 min | 17.2 | 43.8 | 35.9 | 64.6 | 45.3 |
Setup:
- 2,03 kg rac IBU; 1,20 kg NIC
- 10 l drum for wet grinding, 20 kg 10 mm grinding balls stainless steel
- LAG Ethanol 0.1 ml/g
- 60 rpm for 90 min
- 99 % yield
Барабанна мелница TM 300 Special Application: Тест за индекс на облигации
Друга област на приложение на TM 300 е тестването на индекса на Бонд. Индексът на работа на Бонд се използва за оценка на ефективността на смилане и за изчисляване на необходимата мощност на смилане при избора на оборудване за раздробяване във фазата на проектиране, например, на минно предприятие. Прецизното определяне на индекса на работа на Бонд е от решаващо значение за точното проектиране и оценка на разходите, свързани с процеса на раздробяване в индустрии като цимент, минно дело или стомана.
За процеса могат да се използват както модули за топкова мелница, така и за прътова мелница. Необходими са поне 15 до 20 кг пробен материал, за да се симулира затворен цикъл на смилане.
Модул за топкова мелница
Индексът на работа на топковата мелница (BWI) се използва за диапазона от 2,1 mm до 100 µm. Пробата трябва да бъде предварително натрошена до размери на частиците, както е определено по-долу.
- Минерали: 3,35 мм и пресят
- Серктура на сондажа: 3,35 мм и пресят
- Половина на сондажа: 3,35 мм и пресят
Смилателният съд на топковата мелница Bond Index е с размери 12'' x 12'' и има добре заоблени ъгли.
Модул за прътова мелница
Индексът на работа на прътовата мелница (RWI) се използва за определяне на размера на частиците в диапазон от 25 mm до 2,1 mm. Пробата трябва да бъде предварително раздробена до размери на частиците, както е определено по-долу.
- Минерали: 12,50 мм и пресят
- Серце: 12,50 мм и пресят
- Половин кернел: 12,50 мм и пресят
Барабанна мелница TM 300 Типични образци на материали
Барабанните мелници RETSCH са истински универсални. Те хомогенизират например: активен въглен, сплави, бентонит, кости, въглеродни влакна, катализатори, целулоза, циментов клинкер, керамика, химически продукти, глинести минерали, въглища, кокс, компост, бетон, електронен скрап, влакна, гипс, стъкло, коса, хидроксилапатит, каолин, варовик, метални оксиди, минерали, руди, бои и лакове, хартия, фармацевтични продукти, пигменти, растения, полимери, кварц, семена, полускъпоценни камъни, утайки от отпадъчни води, шлака, почва, тъкани, тютюн, отпадъци, дървесина и др.
Твърдо-крехък: керамика
21,7 л модул с топки
Предварително смилане:
40 кг x 20 мм смилащи топки
4 часа при 60 об/мин
Фино смилане:
40 кг x 10 мм смилащи топки
5 часа при 60 об/мин
Твърдо-крехък: пластмаси
21,7 л модул с топки
Предварително смилане:
40 кг x 30 мм смилащи топки
3 часа при 60 об/мин
Фино смилане:
40 кг x 10 мм смилащи топки
4 часа при 60 об/мин
Средно твърда: почва
43,4 л пръчков модул
8 смилащи пръчки
1 час при 80 об/мин
Fibrous-tough: Sawdust
21,7 л модул с топки
40 кг x 30 мм смилащи топки
5 часа при 70 об/мин
To find the best solution for your sample preparation task, visit our application database.
Барабанна мелница TM 300 Принцип на работа
В барабанна мелница пробата (обикновено предварително смлян материал) се поставя вътре в барабана с топките за смилане и се подлага на външни сили.
Топковата мелница се използва за фино смилане на твърди вещества чрез удар и триене в сухо състояние. Барабанът, който съдържа пробата и топките за смилане, се върти около хоризонтална ос. Докато частиците се чупят по-лесно, когато се използват топки за смилане с по-голям диаметър, по-малките диаметри водят до значително по-висока крайна финост.
Топковата и прътовата мелница имат една и съща концепция, състояща се или от буркан 12''x12'' с смилащи топки, или от буркан 12''x24'' с смилащи пръти.
Бурканът е прикрепен към въртящ се винт, който се задвижва от мотор и може да бъде поставен в три различни позиции: нагоре за зареждане, хоризонтално за смилане, надолу за разтоварване.
За да се извърши тестът за индекс на сцепление, е необходим предварително определен брой смилащи топки или смилащи пръти. Електронното управление, интегрирано в задвижването, е оборудвано със защита от претоварване и позволява и контролира различни скорости.
По време на процеса на смилане разликата в скоростите между топките/прътите и смилащия буркан създава взаимодействие между силите на триене и удар, което освобождава необходимата енергия за раздробяване. Взаимодействието между тези сили води до много ефективна степен на намаляване на размера.
Барабанна мелница TM 300 Technical Data
| Приложения | пулверизиране, смесване, сухо и мокро смилане използва се като тестер за индекс на свързване: количествено определяне на смилаемостта на руди и минерали |
|---|---|
| Област на приложение | селско стопанство, биология, химия, строителни материали, инженерство / електроника, околна среда / рециклиране, геология / металургия, стъкло / керамика, медицина / фармацевтика |
| Материали | меки, твърди, чупливи, влакнести - сухи или мокри |
| Принцип на смилане | триене |
| Големина след смилане* | 20 µm (индекс на свързване: топка 100 µm, пръчка 2100 µm) |
| Размер на партидата / количество на пробата* | минимум 1 л / максимум 20 л използван като тестер за индекс на сцепление: мин. 15 кг с модул с топка / мин. 20 кг с модул с пръчка |
| Скорост на въртене | 1 - 80 мин-1 използван като тестер за индекс на сцепление: 70 мин-1 със сферичен модул / 46 мин-1 с пръчков модул |
| Брой на смилачните станции | 1 |
| Материал на смилащите части | закалена стомана, неръждаема стомана използвана като тестер за индекс на сцепление: закалена стомана |
| Размери на шлифовъчните барабани | 5 л / 10 л / 21,7 л / 43,3 л (Bond Index: 21,7 л топка, 43,3 л пръчка) |
| Настройване времето за смилане | дигитално |
| Задвижване | Трифазен асинхронен мотор с честотен преобразувател |
| Мощност на двигателя | 0,75 kW |
| Данни за електрозахранването | различни напрежения |
| Захранване | еднофазово |
| Енергийна консумация | ~ 1800 ВА |
| Защита | IP 41 |
| Размери затворена | 1500 x 1200 x 700 мм |
| Нетно тегло | ~ 306 кг |
| Стандарти | CE |
Барабанна мелница TM 300 Изтегляне

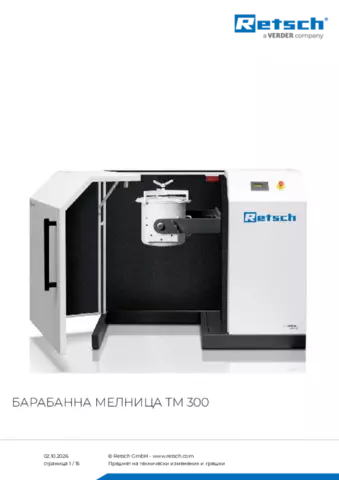

Продуктов лист TM 300
