Барабанная мельница TM 300 используется для приготовления гранул и порошков в процессе Шлифования, проводимом в сухих или влажных условиях. Эта универсальная мельница может функционировать как шаровая, так и стержневая мельница, используя соответствующий модуль. Для обеспечения эффективного процесса Шлифования необходимо использовать достаточное количество шариков или стержней. В зависимости от материала пробы может быть достигнута окончательная тонкость менее 20 микрон.
Барабанная мельница состоит из зубчатого двигателя, установленного на прочной стальной раме, набора разделительных сеток и сборщика проб. TM 300 сконструирована с механизмом ярмо-фиксатора, который облегчает доступ к образцу. Очистка удобна благодаря быстросъемному механизму блокировки, позволяющему без особых усилий снимать крышку барабана.
TM 300 принимает объем пробы до 9 л и поэтому также подходит для процессов укрупнения.
Видео о приборе
Барабанная мельница TM 300 Benefits at a glance
- Мощная и быстрая переработка большого количества до 9 л
- Подходит для сухого и мокрого Шлифования
- Стандартные размеры бочек варьируются от 5 л до 43,4 л
- Переменная скорость и воспроизводимые результаты
- Подходит для длительного измельчения
- Шаровые и стержневые модули доступны
- Идеально подходит для испытаний в механохимии
- Perfect seal with single-screw lids
Барабанная мельница TM 300 Безопасная и удобная эксплуатация
TM 300 выделяется удобными характеристиками. Легкий механизм наклона облегчает быстрое и незамысловатое опорожнение банки для Шлифования. Съемный сборщик образцов упрощает процесс поиска образцов, что делает удобным доступ операторов к собранным материалам.
Твердый шумозащитный капот способствует созданию более спокойной и комфортной рабочей среды.
TM 300 оснащен аварийным выключателем, обеспечивающим быстрое и надежное средство остановки процесса фрезерования в случае непредвиденных обстоятельств, что подчеркивает приверженность безопасности пользователя.
The redesigned drums and drum covers of the TM 300 feature improved handling, allowing the lid to be secured with just one screw for a perfect seal, even during wet grinding.
Параметры
Технологические параметры, такие как время Шлифования или старт/стоп, удобно задавать через большой интерфейс дисплея TM 300. Настройки включают:бр />
- Переменная частота вращения от 1 до 80 об/мин
- Время шлифования до 99:59:59 ч:мин:с
- Направление вращения, например, для снижения эффекта кексования
- Программируемый интервал & варианты разрыва для чувствительных к температуре образцов
- Функция отложенного пуска
Барабанная мельница TM 300 Аксессуары для эффективных процессов Шлифования
TM 300 предлагает стандартные шлифовальные барабаны объемом от 5 до 43,4 литров, что обеспечивает адаптацию мельницы к широкому спектру задач обработки.
Дополнительная разделительная сетка обеспечивает удобное разделение шариков и образцов после процесса измельчения. Она подходит для измельчения шариков размером 10, 20 или 30 мм. Соединение для пылеудаления предотвращает выброс пыли.
Размольная баночка оснащена прокладкой, обеспечивающей надежное уплотнение для операций фрезерования без потерь. Эта особенность не только повышает эффективность процесса, но и сводит к минимуму риск материальных потерь.
Барабанная мельница TM 300 Уровень заполнения барабана для Шлифования шариков и стержней
В то время как максимальный размер подачи зависит от таких свойств, как твёрдость и разрушающее поведение, размер частиц для TM 300 идеально подходит примерно 5 мм. Большие размеры приемлемы, но не должны превышать 15 мм. Для комков образцов, которые разрушаются очень легко, или для эффекта деагломерационного воздействия возможен размер подачи от 20 до 30 мм. Для таких простых в обработке образцов уровень заполнения образца может быть увеличен до 9 л.
Если используются специальные бочки из нержавеющей стали объемом 1,4404 в размере 21,7 / 10 / 5 л вместе с шариками Шлифования стали объемом 1,4404, то в TM 300 можно осуществлять мокрое Шлифование. Общий объем наполнения для мокрого Шлифования может превышать рекомендуемое количество для сухого Шлифования.
| Барабан Шлифования | Масса шариков Шлифования | Размер шарика Шлифования (мм) | Количество стержней | Оптимальный объем пробы (л) |
|---|---|---|---|---|
| 5 l | 10 kg | <5 | 10 | 20 | 30 | - | 1 - 1.5 |
| 10 l | up to 20 kg | <5 | 10 | 20 | 30 | - | 2 - 2.5 |
| 21.4 l | 40 kg | <5 | 10 | 20 | 30 | - | 4 - 5 |
| 43.4 l | - | - | 8 | 9 |
Барабанная мельница TM 300 Пять позиций барабана для удобной обработки
Пользователь может установить барабаны для Шлифования в пять различных положений, которые закрепляются винтом. Это обеспечивает простоту наполнения и опорожнения барабана, а также улучшает процесс смешивания и Шлифования. Самый большой стержневой модуль объемом 43,4 л не может быть установлен в положение смешивания из-за нехватки места.
Барабанная мельница TM 300 The solution for efficient and sustainable co-crystal synthesis
The TM 300 is capable of meeting the demands of modern pharmaceutical manufacturing. This can be demonstrated by the example of the mechanochemical synthesis of rac-Ibuprofen:Nicotinamide co-crystals. The TM 300 is an environmentally friendly alternative to conventional solution-based methods. In just 90 minutes, 3.2 kg of co-crystals with a yield of 99 % were produced, using only minimal amounts of solvent in the so-called liquid assisted grinding (LAG) process. This reduces energy consumption compared to conventional methods and drastically minimizes environmental impact.
Conversion of rac-IBU. Blue plot: neat grinding approach with addition of 10 kg of balls (d = 10 mm) after 270 min and 10 kg of balls (d = 30 mm) after 360 min; addition of LAG additive EtOH after 510 min. Orange plot: LAG-assisted approach with EtOH added prior to the reaction and 20 kg balls 10 mm.
Results presented by the research group of Michael Felderhoff [1]
Измельчение титаната бария в смеси гептана и олеиновой кислоты в комплекте с мелющими шарами диаметром 0,5 мм.
Синяя кривая: исходный образец; зелёная кривая: образец после 5 ч измельчения.
TM 300 enables mechanochemical processes to be carried out on a kilogram scale, opening up new possibilities for sustainable industrial manufacturing processes. Particularly interesting is the minimal metal abrasion – the measured values were well below concerning levels and significantly lower than, for example, in eccentric vibratory mills. The table shows the minimal abrasion values in the TM 300 during the test run.
| Образец | Al [ppm] | Cr [ppm] | Co [ppm] | Fe [ppm] | Ni [ppm] |
|---|---|---|---|---|---|
| Raw material IBU | 11.3 | 39.0 | 25.7 | 71.9 | 34.9 |
| Raw material Nicotinamid | 8.9 | 33.3 | 26.7 | 40 | 33.3 |
| Co-crystals after 30 min | 10.8 | 35.9 | 30.8 | 51.3 | 38.5 |
| After 60 min | 11.0 | 37.0 | 31.7 | 63.4 | 39.6 |
| After 90 min | 17.2 | 43.8 | 35.9 | 64.6 | 45.3 |
Setup:
- 2,03 kg rac IBU; 1,20 kg NIC
- 10 l drum for wet grinding, 20 kg 10 mm grinding balls stainless steel
- LAG Ethanol 0.1 ml/g
- 60 rpm for 90 min
- 99 % yield
Барабанная мельница TM 300 Special Application: Тест индекса связи
Другая Область применения TM 300 — тестирование индекса связи. Индекс работы связи используется для оценки эффективности Шлифования и вычисления необходимой Потребляемой мощности при выборе оборудования для Шлифования на этапе проектирования, например, завода Горной добычи. Точное определение BWI имеет решающее значение для точного проектирования и оценки затрат, связанных с процессом Шлифования в таких отраслях, как цементная промышленность, Горная добыча или чёрная металлургия.
Для этого процесса могут использоваться как шаровая мельница, так и модуль стержневой мельницы. Для имитации замкнутой цепи Шлифования требуется от 15 до 20 кг материала для проб.
Модуль шаровой мельницы
Для диапазона от 2,1 мм до 100 мкм используется индекс работы шаровой мельницы (BWI). Образец необходимо предварительно измельчить до размеров частиц, определенных ниже.
- Минеральное сырье: < 3,35 мм и просеянное
- Сверло: < 3,35 мм и просеянное
- Полусверло: < 3,35 мм и просеянное
Банка для Шлифования шаровой мельницы индекса связи имеет размеры 12'' х 12''' и хорошо скругленные углы.
Модуль Rod Mill
Для определения размера частиц в диапазоне размеров от 25 мм вниз до 2,1 мм используется индекс работы стержневой мельницы (ИРФ). Образец необходимо предварительно измельчить до размеров частиц, определенных ниже.бр />
- Минеральное сырье: < 12,50 мм и просеянное
- Сверло: < 12,50 мм и просеянное
- Половина бурового изделия: < 12,50 мм и просеянное
Баночка для Шлифования стержневой мельницы с индексом связи имеет размер 12′′ х 24′′ и волнообразный дизайн.
Барабанная мельница TM 300 Примеры применения
Барабанные мельницы RETSCH по-настоящему универсальны. Они измельчают такие материалы как: активированный уголь, бентонит, бетон, бумага, волокна, волосы, гидроксиапатит, гипс, глина, древесина, известняк, каолин, катализаторы, кварц, керамика, кокс, компост, кости, краски и лаки, лом электроники, минералы, оксиды металлов, осадки сточных вод, отходы, пигменты, полимеры, полудрагоценные камни, почва, растения, руды, семена, сплавы, стекло, табак, ткани, углеродные волокна, уголь, фармацевтические препараты, химические вещества, целлюлоза, цементный клинкер, шлак и т. д.
Твёрдый-хрупкий: керамика
21,7 л шаровой модуль
Предварительное Шлифование:
40 кг х 20 мм шары Шлифования
4 ч при 60 об/мин
Тонкое Шлифование:
40 кг х 10 мм шары Шлифования
5 ч при 60 об/мин
Твёрдый-хрупкий: пластмассы
21.7 л шаровой модуль
Предварительное Шлифование:
40 кг х 30 мм шары Шлифования
3 ч при 60 об/мин
Тонкое Шлифование:
40 кг х 10 мм шары Шлифования
4 ч при 60 об/мин
Средней твёрдости: почва
43,4 л стержневой модуль
8 Шлифование стержней
1 ч при 80 об/мин
Fibrous-tough: Sawdust
21,7 л шаровой модуль
40 кг х 30 мм Шлифование шариков
5 ч при 70 об/мин
Чтобы найти наилучшее решение для Ваших задач пробоподготовки, воспользуйтесь нашей базой данных по применениям
Барабанная мельница TM 300 Принцип работы
В барабанной мельнице измельчаемый материал помещается внутрь барабана с мелющими шарами и подвергается воздействию внешних сил.
Шаровая мельница используется для тонкого измельчения твердых материалов при помощи сил удара и трения в сухом виде. Барабан, в который загружается измельчаемый материал и шары, вращается вокруг горизонтальной оси. В то время как крупный материал лучше измельчается при помощи шаров большого диаметра, мелкие шары позволяют получить существенно более высокую конечную тонкость.
Шар и стержневая мельница в основном имеют одну и ту же концепцию, состоящую либо из баночки размером 12х12 с шариками Шлифования, либо из баночки размером 12х24 со стержнями Шлифования.
Баночка крепится к вращающемуся ярму, которое приводится в движение двигателем и может быть установлено в трех различных положениях: вверх для загрузки, горизонтально для Шлифования, вниз для разгрузки.
Для проведения теста индекса связи необходимо заранее определенное количество шариков Шлифования или стержней Шлифования. Электронное управление, встроенное в привод, оснащено защитой от перегрузки и допускает и контролирует различные скорости.
В процессе Шлифования разница скоростей между шариками / стержнями и баночкой Шлифования производит взаимодействие между силами трения и удара, что высвобождает необходимую энергию коммутирования. Взаимодействие между этими силами позволяет получить очень эффективную степень уменьшения размеров.
Барабанная мельница TM 300 Характеристики
| Применение | измельчение, смешивание, сухое и мокрое помолы используется как тестер индекса Бонда: количественная оценка измельчаемости руд и минералов |
|---|---|
| Область применения | сельское хозяйство, биология, химия, стройматериалы, машиностроение / электроника, окружающая среда / переработка, геология / металлургия, стекло / керамика, медицина / фармацевтика |
| Исходный материал | мягкий, твердый, хрупкий, волокнистый - сухой или влажный |
| Принцип измельчения | трение |
| Конечная тонкость* | 20 мкм (индекс связи: 100 мкм шар, 2100 мкм стержень) |
| Размер загрузки / полезный объем* | закаленная сталь, карбид вольфрама |
| Скорость вращения барабана | 1 - 80 min-1 used as Bond Index Tester: 70 min-1 with ball module / 46 min-1 with rod module |
| Количество размольных мест | 1 |
| Материал размольной гарнитуры | hardened steel, stainless steel used as Bond Index Tester: hardened steel |
| Объёмы размольных барабанов | 5 л / 10 л / 21,7 л / 43,3 л (индекс связи: 21,7 л шарик, 43,3 л стержень) |
| Установка времени измельчения | цифровое |
| Привод | 3-фазный асинхронный двигатель с частотным преобразователем |
| Мощность привода | 0.75 кВт |
| Электропитание | различные напряжения |
| Тип электросети | 1-фазная |
| Потребляемая мощность | ~ 1800 VA |
| Степень защиты | IP 41 |
| Ш х В х Г в закрытом виде | 1500 x 1200 x 700 мм |
| Вес нетто | ~ 306 kg |
| Стандарты | CE |
Барабанная мельница TM 300 Скачать
The Sample - Customer Magazine No. 44
Шаровые Мельницы - от измельчения на наноуровне до механохимического синтеза

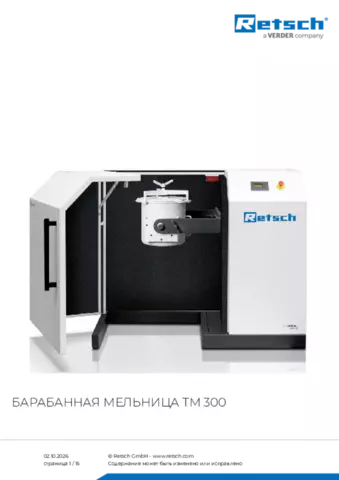

Паспорт изделия TM 300
