A spektrális elemzésekhez szükséges minták előkészítése során egyetlen őrlő sem képes felülmúlni a vibrációs tárcsás malom sebességét. A RETSCH RS 200 vibrációs tárcsás malma ideálisan alkalmas a kemény, törékeny és szálas mintaanyagok gyors és reprodukálható, analitikai finomságúra történő porlasztására.
Az RS 200 stabilan és egyenletesen működik, még nehéz őrlőgarnitúrák esetén is, és a nagy teljesítményű Stabilized-Plane-Drive meghajtásnak köszönhetően maximális sebességgel. Másodpercek alatt és kiváló reprodukálhatósággal éri el a 20 és 100 mikron közötti őrlési méreteket.
Az őrlőgarnitúrák különböző méretekben és anyagokból állnak rendelkezésre. Egy érzékelőkészlet felismeri a volfrám vagy achát tégelyeket, és automatikusan beállítja a maximálisan megengedett sebességet, optimális eredményt biztosítva az anyag védelme mellett.
Termékvideó
Gyors & Reprodukálható
- Nagyon rövid őrlési idő, jellemzően 60 és 180 másodperc között a 100 μm körüli finomság eléréséhez.
- Az ergonomikus kialakítás és a fogantyúk biztosítják a csiszolókészlet könnyű kezelhetőségét.
- A gyorsfeszítő rendszer lehetővé teszi a csiszolókészlet kényelmes és biztonságos meghúzását
- Automatikus fordulatszámcsökkentés achát és volfrámkarbid készletekhez
- A nagy teljesítményű stabilizált síkhajtás javítja a reprodukálhatóságot
- Változó fordulatszám 700 és 1500 fordulat/perc között
RS 200 Tárcsás-rázó malom Teljesítményteszt: Méretcsökkentés és reprodukálhatóság
A vibrációs tárcsás malom őrlési eredményeit jelentősen befolyásolja az őrlőedényben lévő szabad tömegek mozgási mintázata. Az RS 200 új, nagy teljesítményű Stabilized-Plane-Drive meghajtása lehetővé teszi a mozgásmintázat rendkívül gyors kialakítását, ami nagyobb finomságban mutatkozik meg, és végső soron lényegesen jobb reprodukálhatóságot eredményez.
Az 1. ábra a 60 másodperces őrlési idő után mért szórást mutatja. Elég néhány nagy részecske ahhoz, hogy az XRF-mérések reprodukálhatósága romoljon. Emiatt a d90 érték kis szórása döntő fontosságú.
2. ábra: A "negyedperces teszt" (QMT) a vibrációs tárcsás malmok mozgásmintáinak kialakulását és stabilitását értékeli. A 2. ábra azt mutatja, hogy az RS 200-assal mindössze 15 másodperces őrlési idő után 106 μm-es d90 értéket értek el. A három másik gyártó malmai lényegesen gyengébb eredményeket mutattak.
Őrlési paraméterek
- Csiszolóedény: 100 ml wolfram-karbid
- Minta: cementklinker 0.85 to 3.15 mm
- Sebesség: Maximális (1200 rpm)
- Őrlési idő: 60 sec (Ábra #1), 15 sec (Ábra # 2)
RS 200 Tárcsás-rázó malom Rendkívül biztonságos és egyszerű kezelés
Az RS 200 és a hozzá tartozó csiszolókészletek kezelése és kezelése kényelmes és ergonomikus. Az őrlőedények hordozófogantyúkkal vannak ellátva, amelyek megkönnyítik a nehéz edény szállítását a malomba, ahol az egy sínen csúszik az őrlőállomásba. A szorítószerkezet lehetővé teszi a tégely biztonságos rögzítését kisebb erővel; egy érzékelő ellenőrzi a helyes pozíciót.
Az őrlési paraméterek bevitele egyetlen gomb segítségével történik. A felhasználó akár 10 paraméterkombinációt is tárolhat, és 13 nyelv közül választhat a menüvezetéshez. Az aktuális beállítások mellett egy színes grafikus kijelzőn a szerviz- és üzemeltetési információk is megjelennek.
A csiszolókészleteket kifejezetten az olyan szélsőséges vizsgálati körülményekhez fejlesztették ki, mint a nagy mintaátmenő teljesítmény és a nagy mechanikai igénybevétel. A jellemzők közé tartoznak.
- biztonságos, csúszásmentes rögzítés a fedél és a talp beépített biztonsági eszközeivel
- rés az edény és a fedél széle között a könnyű nyitás érdekében
- optimális tömítés O-gyűrűvel
- rozsdamentes acélból készült védőburkolat (achát, cirkónium-oxid és volfrámkarbid edényekhez)
- csiszolókészlet azonosítása (cikkszám, anyag és térfogat)
- jelölési mező (pl. a mintára vonatkozó információkhoz)
- 3 méretben és 5 anyagban kapható
Hatékony ikercsomag az XRF-elemzéshez
A pontos és reprodukálható XRF-elemzési eredmények biztosítása érdekében a mintának egyenletes szemcseméret-eloszlással kell rendelkeznie, és a préselendő pelletnek a lehető legsűrűbbnek kell lennie. Mindkét követelmény könnyen teljesíthető, ha vibrációs tárcsás malmainkat és pelletprésünket használjuk az XRF-elemzéshez történő mintaelőkészítéshez.
RS 200 Tárcsás-rázó malom Tipikus mintaanyagok
A RETSCH vibrációs tárcsás malmai gyorsan porlasztanak olyan anyagokat, mint cement, cementklinker, kerámia, szén, koksz, beton, korund, üveg, fémoxidok, ásványok, ércek, szilikát, salak, talaj stb.
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
RS 200 Tárcsás-rázó malom Működési elv
Az RS 200 vibrációs tárcsás malom nyomással és súrlódással aprít. Az őrlőgarnitúra egy gyors működtetésű karral szilárdan a rezgőlemezhez van rögzítve. Az őrlőgarnitúrával ellátott tányér körkörös vízszintes rezgéseknek van kitéve.
A tányérban lévő őrlőgyűrűkre ható centrifugális erő a mintára ható rendkívüli nyomást és súrlódási erőket eredményez, amelyek 1-3 perc alatt analitikai finomságot eredményeznek. A körkörös rezgéseket egy frekvenciavezérelt, 1,5 kW-os, háromfázisú motor állítja elő. Egy érzékelő felismeri az achátőrlő készlet jelenlétét, és automatikusan 700 min-1-re korlátozza a sebességet, hogy elkerülje az achát károsodását. A zajszigetelt őrlőkamra fedele biztonsági reteszeléssel van ellátva, és csak akkor nyitható ki, ha a malom áll.
RS 200 Tárcsás-rázó malom Műszaki adatok
| Alkalmazások | aprítás, keverés, eldörzsölés |
|---|---|
| Alkalmazási terület | építőanyagipar, geológia / fémkohászat, környezetvédelem / újrahasznosítás, üveg- / kerámiagyártás |
| Minta jellege | félkemény, kemény, rostos, törékeny |
| Aprítási technika | nyomás, súrlódás |
| Betölthető max. méret* | 15 mm |
| Végfinomság* | 20 μm |
| Sarzs/betölthető mennyiség* | 15- 250 ml az őrlőkészlet méretétől függően |
| Fordulatszám 50(60) Hz-en | 700 - 1500 min-1, fokozat nélkül állítható |
| Őrlőszerszámok anyaga | kemény acél, volfrám-karbid, agát, cirkónium-oxid, acél 1.1740 (a nehézfémmentes csiszoláshoz) |
| Őrlőedények térfogatai | 50 ml / 100 ml / 250 ml |
| Őrlési idő | digitális, 00:01 - 99:59 között |
| Eltárolható módszerek (SOP) száma | 10 |
| Meghajtás | 3-fázisú aszinkron-motor frekvenciaváltóval |
| Teljesítményfelvétel | 1,5 kW |
| Elektromos hálózat feszültsége | különböző feszültségértékek |
| Hálózati csatlakozás | 1-fázis |
| Védelem módja | IP 20 |
| Méretek (zárva) szél x mag x mély |
836 x 1220 x 780 mm |
| Súly, netto | ~ 225 kg (hígító nélkül) |
| Szabványok | CE |
RS 200 Tárcsás-rázó malom Letöltések

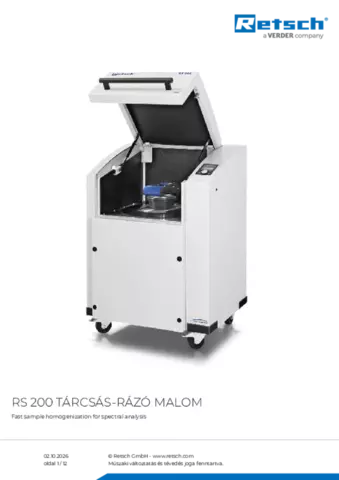

Termék adatlap RS 200
