Spektral analizler için numune hazırlama söz konusu olduğunda, Titreşimli diskli öğütücü hızına hiçbir öğütücü yetişemez. RETSCH'in RS 200 Titreşimli diskli öğütücü, sert, kırılgan ve lifli numune malzemelerinin analitik inceliğe hızlı ve tekrarlanabilir şekilde öğütülmesi için idealdir.
Güçlü Stabilize Düzlem Tahrik sistemi sayesinde RS 200 , ağır öğütme setleriyle ve maksimum hızda bile istikrarlı ve sorunsuz çalışır. Saniyeler içinde ve mükemmel tekrarlanabilirlik ile 20 ila 100 mikron arasında öğütme boyutlarına ulaşır.
Öğütme setleri çeşitli boyutlarda ve malzemelerde mevcuttur. Bir dizi sensör, tungsten veya akik kavanozlarını algılar ve maksimum izin verilen hızı otomatik olarak ayarlayarak, malzemeyi korurken optimum sonuçlar sağlar.
Ürün Videosu
Hızlı ve Tekrarlanabilir
- Genellikle 100 μm civarında bir incelik elde etmek için 60 ila 180 saniye arasında değişen çok kısa öğütme süreleri kullanılır.
- Ergonomik tasarım ve taşıma kolları, öğütme setinin kolay kullanımını sağlar.
- Hızlı etkili sıkıştırma sistemi, taşlama setinin rahat ve güvenli bir şekilde sıkılmasını sağlar.
- Akik ve tungsten karbür setleri için otomatik hız azaltma
- Güçlü, stabilizasyonlu düzlem tahrik sistemi, tekrarlanabilirliği artırır.
- 700 ile 1500 devir/dakika arasında değişken hız.
Titreşimli diskli öğütücü RS 200 Performans Testi: Boyut küçültme ve tekrarlanabilirlik
Titreşimli diskli değirmenlerin öğütme sonuçları, öğütme kabının içindeki serbest kütlelerin hareket düzenlerinden önemli ölçüde etkilenir. RS 200 yeni ve güçlü Stabilize Düzlem Tahrik Sistemi, hareket düzeninin son derece hızlı bir şekilde oluşmasını sağlar; bu da daha yüksek incelik ve sonuç olarak önemli ölçüde daha iyi tekrarlanabilirlik ile sonuçlanır.
Şekil 1, 60 saniyelik öğütme süresinden sonraki standart sapmayı göstermektedir. XRF ölçümlerinin tekrarlanabilirliğini bozmak için yalnızca birkaç büyük parçacık yeterlidir. Bu nedenle, d90 değeri için küçük bir standart sapma çok önemlidir.
Şekil 2: "Çeyrek Dakika Testi" (ÇMT), titreşimli diskli öğütücülerin hareket modellerinin oluşumunu ve kararlılığını değerlendirir. Şekil 2, RS 200 ile sadece 15 saniyelik bir öğütme süresinden sonra 106 μm'lik bir d90 değeri elde edildiğini göstermektedir. Diğer üç üreticinin öğütücüleri ise önemli ölçüde daha düşük sonuçlar göstermiştir.
Öğütme parametreleri
- Öğütme kabı: 100 ml Tungsten karbür
- Sample: Çimento klinker 0.85 to 3.15 mm
- Speed: Maksimum (1200 rpm)
- Öğütme süresi: 60 sec (Figür1), 15 sec (Figür 2)
Titreşimli diskli öğütücü RS 200 Son derece güvenli ve basit kullanım
RS 200 ve öğütme setlerinin kullanımı ve taşınması kolay ve ergonomiktir. Öğütme kapları, ağır kabın değirmene taşınmasını kolaylaştıran taşıma kollarına sahiptir; burada bir ray üzerinde öğütme istasyonuna kaydırılır. Sıkıştırma tertibatı, kabın daha az kuvvetle güvenli bir şekilde sabitlenmesini sağlar; bir sensör doğru konumunu kontrol eder.
Öğütme parametreleri tek bir düğme kullanılarak girilir. Kullanıcı 10 adede kadar parametre kombinasyonunu kaydedebilir ve menü yönlendirmesi için 13 dil arasından seçim yapabilir. Mevcut ayarlara ek olarak, renkli bir grafik ekran servis ve çalıştırma bilgilerini gösterir.
Öğütme setleri, yüksek numune işleme kapasitesi ve yüksek mekanik gerilim gibi aşırı test koşulları için özel olarak geliştirilmiştir. Özellikleri şunlardır:
- Kapak ve tabanında entegre güvenlik cihazları bulunan, güvenli ve kaymaz bağlantı.
- Kolay açılabilmesi için tabak ve kapak kenarı arasında boşluk bulunmaktadır.
- O-ring ile optimum sızdırmazlık
- Paslanmaz çelikten yapılmış koruyucu kılıf (akik, zirkonyum oksit ve tungsten karbür çanaklar için)
- Öğütücü setinin tanımlanması (ürün numarası, malzeme ve hacim)
- işaretleme alanı (örneğin örnek hakkında bilgi için)
- 3 farklı boyutta ve 5 farklı malzemede mevcuttur.
XRF Analizi için Güçlü İkili Paket
Doğru ve tekrarlanabilir XRF analiz sonuçları elde etmek için, numunenin tekdüze bir parçacık boyutu dağılımına sahip olması ve preslenecek peletin mümkün olduğunca yoğun olması gerekir. XRF analizi için numune hazırlama işleminde titreşimli disk değirmenlerimiz ve pelet preslerimiz kullanıldığında bu iki gereksinim de kolayca karşılanır.
Titreşimli diskli öğütücü RS 200 Tipik Örnek Malzemeler
RETSCH'in titreşimli diskli değirmenleri, çimento, çimento klinkeri, seramik, kömür, kok, beton, korindon, cam, metal oksitler, mineraller, cevherler, silikat, cüruf, toprak vb. malzemeleri hızla öğütür.
Örnek hazırlama göreviniz için en iyi çözümü bulmak için uygulama veri tabanımızı ziyaret ediniz
Titreşimli diskli öğütücü RS 200 Fonksiyon prensibi
RS 200 Titreşimli diskli öğütücü, basınç ve sürtünme ile öğütme yapar. Öğütme seti, hızlı hareket eden bir kol ile titreşim plakasına sıkıca tutturulmuştur. Öğütme setinin bulunduğu plaka, dairesel yatay titreşimlere maruz kalır.
Öğütme halkalarına etki eden merkezkaç kuvveti, numuneye etki eden aşırı basınç ve sürtünme kuvvetlerine neden olarak 1-3 dakika içinde analitik incelik sağlar. Dairesel titreşimler, frekans kontrollü 1,5 kW 3 fazlı bir motor tarafından üretilir. Bir sensör, akik öğütme setlerinin varlığını algılar ve akik hasarını önlemek için hızı otomatik olarak 700 dev/dak ile sınırlar. Ses yalıtımlı öğütme haznesinin kapağında bir güvenlik kilidi bulunur ve yalnızca değirmen durduğunda açılabilir.
Titreşimli diskli öğütücü RS 200 Teknik Veri
| Uygulamalar | Kırma, karıştırma, toz haline getirme |
|---|---|
| Uygulama alanı | inşaat malzemeleri, çevre rekonstrüksiyon,... |
| Besleme malzemesi | orta sert, sert, kırılgan, lifli |
| Boyut küçültme prensibi | basınç, sürtünme |
| Malzeme giriş büyüklüğü | 15 mm |
| Çıkış büyüklüğü | 20 µm |
| Parti boyutu / besleme miktarı | Öğütme setinin boyutuna bağlı olarak 15-250 ml |
| Hız, 50 Hz (60 Hz) de | 700 - 1,500 dk-1, ayarlanabilir |
| Öğütücü elemanların malzemesi | hardened steel, tungsten carbide, agate, zirconium oxide, steel 1.1740 (for heavy-metal free grinding) |
| Öğütücü hazne ebatları | 50 ml / 100 ml / 250 ml |
| Öğütme süresi ayarı | dijital, 00:01 to 99:59 |
| Kaydedilebilir SOP | 10 |
| Tahrik | Frekans konvertörlü ile 3 fazlı asenkron motor |
| Motor gücü | 1,5 kW |
| Elektriksel veriler | farklı voltajlar |
| Güç bağlantısı | 1-faz |
| Koruma kodu | IP 20 |
| G x Y x D kapalı | 836 x 1220 x 780 mm |
| Net ağırlık | ~ 225 kg (without grinding set) |
| Standartlar | CE |
Titreşimli diskli öğütücü RS 200 Dosya İndirme

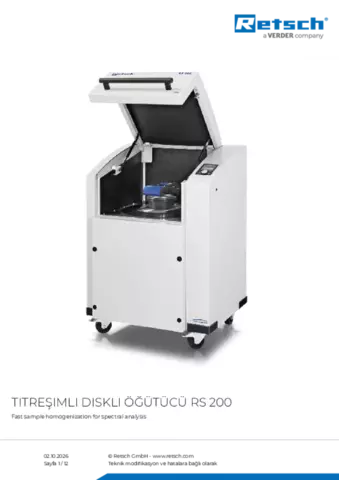

Ürün veri sayfası RS 200
