W dziedzinie przygotowania próbki do analiz spektralnych żaden młynek nie jest w stanie dorównać wibracyjnemu młynowi dyskowemu. Wibracyjny młyn dyskowy RS 200 firmy RETSCH jest idealnie przystosowany do szybkiego i powtarzalnego rozdrabniania twardych, kruchych i włóknistych materiałów do poziomu analitycznego. RS 200 pracuje stabilnie i płynnie, nawet przy zastosowaniu dużych i ciężkich zestawów mielących i przy maksymalnej prędkości - wszystko to dzięki mocnemu napędowi typu Stabilized-Plane-Drive. W ciągu zaledwie kilku sekund młyn osiąga rozdrobnienie od 20 do 100 mikrometrów z doskonałą wręcz powtarzalnością. Zestawy mielące (naczynia + dyski) są dostępne w różnych rozmiarach i w różnym wykonaniu materiałowym. Zestaw czujników rozpoznaje naczynia z węglika wolframu lub agatu i automatycznie ustawia maksymalną dopuszczalną prędkość obrotową, zapewniając optymalne wyniki przy jednoczesnej ochronie materiału.
Wideo produktu
Szybko i powtarzalnie
- Bardzo krótki czas, zwykle miedzy 60 a 180 sekund, aby osiągnąć rozdrobnienie na poziomie 100 μm
- Ergonomiczny design oraz uchwyt do przenoszenia zestawów mielących
- Zatrzaskowy system do szybkiego montażu naczyń gwarantuje pewne zatrzaśnięcie i bezpieczną pracę
- Automatyczna redukcja prędkości w przypadku naczyń z agatu lub węglika wolframu
- Mocny i stabilny napęd gwarantuje powtarzalność mielenia
- Regulowana prędkość od 700 do 1500 obr/min
Wibracyjny Młyn Dyskowy RS 200 Test skuteczności: Rozdrobnienie i powtarzalność
Wyniki rozdrabniania w wibracyjnym młynie dyskowym są w znacznym stopniu uzależnione od sposobu poruszania się mas swobodnych wewnątrz naczynia mielącego. Nowy, mocny i stabilny napęd w RS 200 pozwala na niezwykle szybkie formowanie wzorca ruchu, co znajduje odzwierciedlenie w wyższym stopniu rozdrobnienia i ostatecznie prowadzi do znacznie lepszej powtarzalności.
Rysunek 1 pokazuje odchylenie standardowe po 60 sekundowym czasie mielenia. Wystarczy kilka dużych cząstek, aby pogorszyć odtwarzalność pomiarów XRF. Z tego powodu małe odchylenie standardowe dla wartości d90 jest kluczowe.
Rysunek 2: "Test 15-sekundowy" (QMT - Quarter Minute Test) ocenia powstawanie i stabilność wzorców ruchów wibracyjnych młynów dyskowych. Rysunek 2 pokazuje, że w przypadku RS 200 wartość d90 wynosząca 106 μm została uzyskana po czasie mielenia wynoszącym zaledwie 15 sekund. Młyny trzech innych producentów wykazały znacznie gorsze wyniki.
Parametry mielenia
- Naczynie mielące: 100 ml węglik wolframu
- Próbka: cement klinkier 0.85 to 3.15 mm
- Szybkość: Maksimum (1200 rpm)
- Czas mielenia: 60 sec (Liczba1), 15 sec (Liczba 2)
Wibracyjny Młyn Dyskowy RS 200 Wyjątkowo bezpieczna i łatwa obsługa
Obsługa i korzystanie z RS 200 oraz dostępnych zestawów mielących jest wygodne i ergonomiczne. Naczynia są wyposażone w uchwyty transportowe, które ułatwiają przenoszenie ciężkiego naczynia do młyna, gdzie następnie jest on wygodnie przesuwany na szynie do swojej pozycji. Zacisk pozwala na bezpieczne zamocowanie naczynia przy użyciu mniejszej siły; czujnik kontroluje jego prawidłową pozycję. Parametry mielenia wprowadzane są za pomocą jednego przycisku. Użytkownik może zapisać do 10 kombinacji parametrów i wybrać jeden z 13 języków menu. Oprócz aktualnych ustawień kolorowy wyświetlacz graficzny pokazuje informacje serwisowe i eksploatacyjne.
Zestawy mielące zostały opracowane specjalnie do pracy w ekstremalnych warunkach, takich jak wysoka przepustowość próbek i duże obciążenia mechaniczne. Cechy tych zestawów to m.in.:
- bezpieczne, antypoślizgowe mocowanie z wbudowanymi zabezpieczeniami na pokrywie i podstawie
- szczelina między naczyniem a krawędzią pokrywy ułatwiająca otwieranie
- optymalne uszczelnienie za pomocą O-ringu
- obudowa ochronna wykonana ze stali nierdzewnej (do naczyń z agatu, tlenku cyrkonu i węglika wolframu)
- trwale identyfikowalne zestawy mielące (numer artykułu, materiał i objętość)
- pole opisu (np. do wpisania informacji o próbce)
- dostępne 3 wielkości i 5 wersji materiałowych
Mocna para bliźniaków do analizy XRF
Aby zapewnić dokładne i powtarzalne wyniki analizy XRF, próbka musi mieć jednolity rozkład wielkości cząstek, a granulat, który ma zostać sprasowany, musi być jak najgęstszy. Oba te wymagania łatwo spełnić przy użyciu naszych wibracyjnych młynów dyskowych i pras hydraulicznych do przygotowania próbek pod kątem analizy XRF.
Wibracyjny Młyn Dyskowy RS 200 Typowe materiały próbek
Młyny wibracyjne RETSCH szybko rozdrabniają materiały takie jak cement, klinkier cementowy, ceramika, węgiel, koks, beton, korund, szkło, tlenki metali, minerały, rudy, krzemiany, żużel, gleba, itp.
Aby znaleźć najlepsze rozwiązanie dla swojego zadania analitycznego, odwiedź naszą bazę danych o aplikacjach
Wibracyjny Młyn Dyskowy RS 200 Zasada działania
Wibracyjny młyn dyskowy RS 200 rozdrabnia przez nacisk i tarcie. Zestaw mielący jest mocno przymocowany do płyty wibracyjnej za pomocą dźwigni i mechanizmu do szybkiego mocowania. Płyta z zestawem mielącym poddawana jest okrężnym poziomym drganiom. Siła odśrodkowa działająca na pierścienie mielące w płycie powoduje ekstremalny nacisk i tarcia działające na próbkę, dając rozdrobnienie do poziomu analitycznego w ciągu 1-3 minut. Okrężne wibracje są wytwarzane przez silnik 3-fazowy o mocy 1,5 kW z regulacją częstotliwości. Czujnik rozpoznaje obecność zestawów do mielenia agatu i automatycznie ogranicza prędkość do 700 obr/min, aby uniknąć uszkodzenia agatu. Pokrywa izolowanej akustycznie komory mielenia posiada blokadę bezpieczeństwa i może być otwarta tylko wtedy, gdy młyn jest całkowicie zatrzymany.
Wibracyjny Młyn Dyskowy RS 200 Dane techniczne
| Aplikacje | rozdrabnianie, miksowanie |
|---|---|
| Pola zastosowań | materiały budowlane, środowisko / recycling, geologia / metalurgia, szkło / ceramika |
| Materiał wejściowy | średnio - twarde, twarde, kruche, włókniste |
| Zasada działania | nacisk, tarcie |
| Wielkość wejściowa* | 15 mm |
| Rozdrobnienie końcowe* | 20 µm |
| wielkość wej. / ilość materiału* | 15- 250 ml w zależności od wielkości zestawu do mielenia |
| Prędkość przy 50 Hz (60 Hz) | 700 - 1,500 min-1, praca ciągła |
| Wykonanie materiałowe elementów rozdrabniających | hardened steel, tungsten carbide, agate, zirconium oxide, steel 1.1740 (for heavy-metal free grinding) |
| Wielkości naczyń mielących | 50 ml / 100 ml / 250 ml |
| Ustawienie czasu mielenia | cyfrowy, od 00:01 do 99:59 |
| Pamięć programów (SOP) | 10 |
| Napęd | silnik asynchroniczny 3 fazowy z falownikiem |
| Moc napędu | 1,5 kW |
| Dane elektryczne | różne napięcia zasilania |
| Podłączenie do sieci | 1-fazowa |
| Stopień ochronny | IP 20 |
| W x H x D w pozycji zamkniętej | 836 x 1220 x 780 mm |
| Waga netto | ~ 225 kg (without grinding set) |
| Normy / Standardy | CE |
Wibracyjny Młyn Dyskowy RS 200 Do pobrania

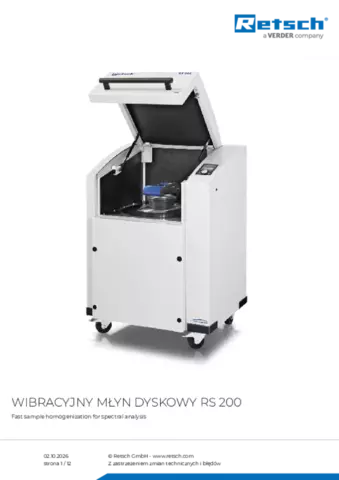

Karta produktu RS 200
