Niciun aparat de măcinat nu poate învinge viteza unei Moară vibratoare cu discuri atunci când vine vorba de pregătirea probelor pentru analize spectrale. Moară vibratoare cu discuri RS 200 de la RETSCH este ideală pentru pulverizarea rapidă și reproductibilă a materialelor dure, fragile și fibroase până la finețe analitică.
RS 200 funcționează constant și lin, chiar și cu seturi de măcinare grele și la viteză maximă, datorită puternicei sale acționări cu plan stabilizat. Atinge dimensiuni de măcinare între 20 și 100 de microni în câteva secunde și cu o reproductibilitate excelentă.
Seturile de măcinare sunt disponibile într-o varietate de dimensiuni și materiale. Un set de senzori va recunoaște recipientele de tungsten sau agat și va seta automat viteza maximă admisă, asigurând rezultate optime, protejând în același timp materialul.
Video Produs
Rapid și reproductibil
- Timpi de măcinare foarte scurți, de obicei între 60 și 180 de secunde, pentru a obține o finețe de aproximativ 100 μm
- Designul ergonomic și mânerele de transport asigură o manipulare ușoară a setului de șlefuit
- Sistemul de prindere rapidă permite strângerea convenabilă și sigură a setului de șlefuit
- Reducere automată a vitezei pentru seturi de agat și carbură de tungsten
- Sistemul puternic de acționare a planului stabilizat îmbunătățește reproductibilitatea
- Viteză variabilă de la 700 la 1500 rpm
Moară vibratoare cu discuri RS 200 Test de performanță: Reducerea dimensiunii și reproductibilitatea
Rezultatele măcinării unei mori cu discuri vibratoare sunt influențate semnificativ de modelele de mișcare ale maselor libere din interiorul vasului de măcinare. Noua și puternica acționare cu plan stabilizat a RS 200 permite formarea extrem de rapidă a modelului de mișcare, ceea ce se reflectă într-o finețe mai mare și, în cele din urmă, duce la o reproductibilitate semnificativ mai bună.
Figura 1 prezintă abaterea standard după un timp de măcinare de 60 de secunde. Sunt necesare doar câteva particule mari pentru a afecta reproductibilitatea măsurătorilor XRF. Din acest motiv, o abatere standard mică pentru valoarea d90 este crucială.
Fig. 2: Un „test de un sfert de minut” (QMT) evaluează formarea și stabilitatea modelelor de mișcare ale morilor cu discuri vibratoare. Figura 2 arată că, în cazul RS 200, s-a obținut o valoare d90 de 106 μm după un timp de șlefuire de doar 15 secunde. Morile de la alți trei producători au prezentat rezultate considerabil inferioare.
Parametrii de măcinare
- Borcan de măcinare: 100 ml carbura de wolfram
- Sample: clincher ciment 0.85 to 3.15 mm
- Speed: Maxim (1200 rpm)
- Timp de măcinare: 60 sec (Figure1), 15 sec (Figure 2)
Moară vibratoare cu discuri RS 200 Manipulare excepțional de sigură și simplă
Operarea și manipularea RS 200 și a seturilor sale de măcinare sunt convenabile și ergonomice. Bolurile de măcinare sunt echipate cu mânere de transport care facilitează transportul bolului greu la moară, unde acesta este glisat pe o șină în stația sa de măcinare. Dispozitivul de prindere permite fixarea în siguranță a bolului cu mai puțină forță; un senzor verifică poziția corectă a acestuia.
Parametrii de măcinare sunt introduși folosind un singur buton. Utilizatorul poate stoca până la 10 combinații de parametri și poate alege între 13 limbi pentru ghidarea meniului. Pe lângă setările curente, un afișaj grafic color afișează informații de service și operare.
Seturile de măcinare au fost dezvoltate special pentru condiții de testare extreme, cum ar fi debit mare de probe și solicitări mecanice ridicate. Caracteristicile includ.
- fixare sigură, antiderapantă, cu dispozitive de siguranță integrate pe capac și bază
- spațiu între vas și marginea capacului pentru o deschidere ușoară
- etanșare optimă cu inel O
- manta de protecție din oțel inoxidabil (pentru recipiente din agat, oxid de zirconiu și carbură de tungsten)
- identificarea setului de șlefuire (număr articol, material și volum)
- câmp de marcare (de exemplu, pentru informații despre eșantion)
- disponibil în 3 dimensiuni și 5 materiale
Pachet dublu puternic pentru analiza XRF
Pentru a asigura rezultate precise și reproductibile ale analizei XRF, proba trebuie să aibă o distribuție uniformă a dimensiunii particulelor, iar peletul care urmează să fie presat trebuie să fie cât mai dens posibil. Ambele cerințe sunt ușor de îndeplinit atunci când se utilizează morile noastre cu discuri vibratoare și presele de pelete pentru pregătirea probelor pentru analiza XRF.
Moară vibratoare cu discuri RS 200 Probe Tipice
Moarele cu discuri vibratoare de la RETSCH pulverizează rapid materiale precum ciment, clincher de ciment, ceramică, cărbune, cocs, beton, corindon, sticlă, oxizi metalici, minerale, minereuri, silicat, zgură, sol etc.
Pentru a găsi cea mai bună soluție de măcinare accesați baza noastră de date
Moară vibratoare cu discuri RS 200 Principiu de funcţionare
Moară vibratoare cu discuri RS 200 mărunțește prin presiune și frecare. Setul de măcinare este fixat ferm pe placa vibratoare cu o pârghie cu acționare rapidă. Placa cu setul de măcinare este supusă unor vibrații circulare orizontale.
Forța centrifugă care acționează asupra inelelor de măcinare din vas are ca rezultat o presiune extremă și forțe de frecare care acționează asupra probei, producând o finețe analitică în 1-3 minute. Vibrațiile circulare sunt produse de un motor trifazat de 1,5 kW, controlat în frecvență. Un senzor recunoaște prezența seturilor de măcinare a agatei și limitează automat viteza la 700 min-1 pentru a evita deteriorarea agatei. Capacul camerei de măcinare izolate fonoabsorbant are un blocaj de siguranță și poate fi deschis numai atunci când moara este oprită.
Moară vibratoare cu discuri RS 200 Date tehnice
| Aplicaţii | reducerea dimensiunii, amestecare, măcinare fină, triturare |
|---|---|
| Domenii in care se utilizeaza | materiale construcții, mediu/reciclare, geologie/metalurgie, sticlă/ceramică |
| Material probă | duritate medie sau mare, casant, fibros |
| Principiul de reducere a dimensiunii | presiune, frecare |
| Dimens. max. probă* | 15 mm |
| Finețe finală* | 20 µm |
| Volum/masă probă admisă* | 15-250 ml in functie de setul de macinare utilizat |
| Viteza la 50 Hz (60 Hz) | 700 - 1,500 min-1, ajustabilă în mod continuu |
| Material de constructie a elementelor de macinare | hardened steel, tungsten carbide, agate, zirconium oxide, steel 1.1740 (for heavy-metal free grinding) |
| Dimensiuni recipiente de macinare | 50 ml / 100 ml / 250 ml |
| Setarea timpului de macinare | digital, 00:01 to 99:59 |
| POS-uri stocabile | 10 |
| Antrenare | motor asincron cu convertizor de frecvență |
| Putere motor | 1,5 kW |
| Alimentare electrica | 230 V, 50 Hz |
| Conectare sursă de alimentare | monofazic |
| Grad de protecție | IP 20 |
| W x H x D (închis) | 836 x 1220 x 780 mm |
| Masa netă | ~ 225 kg (without grinding set) |
| Standard | CE |
Moară vibratoare cu discuri RS 200 Descărcări

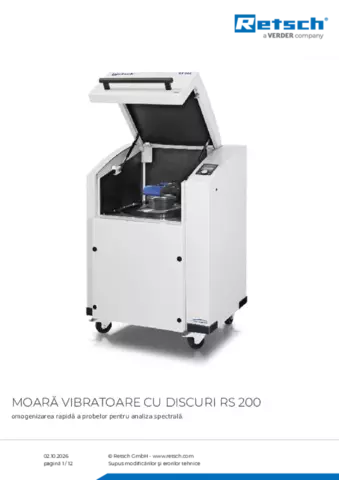

Fișă de produs RS 200
