Geen slijper kan de snelheid van een Schijventrilmolen verslaan als het gaat om het voorbereiden van monsters voor spectrale analyses. REtsch's Schijventrilmolen RS 200 is bij uitstek geschikt voor het snel en reproduceerbaar verpulveren van harde, breekbare en vezelige monstermaterialen tot analytische fijnheid.
De RS 200 loopt gestaag en soepel, zelfs met zware Slijpen sets en op maximale snelheid dankzij de krachtige Stabilized-Plane-Drive. Hij bereikt maalgroottes tussen 20 en 100 micron binnen seconden en met uitstekende reproduceerbaarheid.
Slijpen sets zijn verkrijgbaar in verschillende maten en materialen. Een set sensoren herkent potten wolfraam of agaat en stelt automatisch de maximaal toelaatbare snelheid in, waardoor optimale resultaten worden gegarandeerd terwijl het materiaal wordt beschermd.
Product Video
Snel & reproduceerbaar
- Zeer korte Slijpen, meestal in het bereik van 60 tot 180 seconden om een fijnheid rond 100 μm te bereiken
- Ergonomisch ontwerp en draaggrepen zorgen voor een eenvoudige hantering van de Slijpende set
- Snelspansysteem maakt het gemakkelijk en veilig aandraaien van de Slijpende set mogelijk
- Automatische snelheidsverlaging voor agaat- en wolfraamcarbidesets
- Krachtige Stabilized-Plane-Drive verbetert de reproduceerbaarheid
- Variabel toerental van 700 tot 1500 tpm
Schijventrilmolen RS 200 Prestatietest: Groottevermindering en reproduceerbaarheid
De Slijp resultaten van een Schijventrilmolen worden aanzienlijk beïnvloed door de bewegingspatronen van de vrije massa's in de Slijp pot. De nieuwe, krachtige Stabilized-Plane-Drive van de RS 200 zorgt voor een extreem snelle vorming van het bewegingspatroon wat zich uit in een hogere fijnheid en uiteindelijk leidt tot een aanzienlijk betere reproduceerbaarheid.
Figuur 1 toont de standaardafwijking na 60 sec Slijpen. Er zijn slechts enkele grote deeltjes nodig om de reproduceerbaarheid van XRF-metingen te beïnvloeden. Daarom is een kleine standaardafwijking voor de d90-waarde cruciaal.
Figuur 2: Een “Quarter Minute Test” (QMT) evalueert de vorming en stabiliteit van de bewegingspatronen van Trilschijffrezen. Figuur 2 laat zien dat met de RS 200 een d90-waarde van 106 μm werd verkregen na een Slijpen van slechts 15 seconden. De frezen van drie andere fabrikanten vertoonden aanzienlijk inferieure resultaten.
Slijpen parameters
- Slijpen kruik: 100 ml wolfraamcarbide
- Sample: cement klinkers 0.85 to 3.15 mm
- Speed: Maximaal (1200 rpm)
- Slijpen: 60 sec (Figure1), 15 sec (Figure 2)
Schijventrilmolen RS 200 Uitzonderlijk veilige en eenvoudige bediening
De bediening en hantering van de RS 200 en zijn Slijpen sets is comfortabel en ergonomisch. De Slijpen potten zijn uitgerust met carry handgrepen die het transport van de zware pot naar de molen vergemakkelijken waar het wordt geschoven op een rail in zijn Slijp station. De kleminrichting maakt het veilig vastzetten van de pot met minder kracht; een sensor controleert de juiste positie.
De Slijpen parameters worden ingevoerd met een enkele knop. De gebruiker kan maximaal 10 parameter combinaties opslaan en kiezen uit 13 talen voor menu begeleiding. Naast de huidige instellingen een gekleurde grafische display toont service en operationele informatie.
De Slijp sets zijn speciaal ontwikkeld voor extreme testomstandigheden zoals een hoge monsterdoorvoer en hoge mechanische belasting.
- Veilige, antislip bevestiging met geïntegreerde veiligheidsvoorzieningen op deksel en voet
- spleet tussen schaal en afdekrand voor gemakkelijk openen
- optimale afdichting met O-ring
- beschermende mantel van roestvrij staal (voor agaat, zirkoniumoxide en schalen van wolfraamcarbide)
- identificatie van de Slijpen (artikelnummer, materiaal en volume)
- markeringsveld (bv. voor informatie over de steekproef)
- verkrijgbaar in 3 maten en 5 materialen
Krachtige Twin Pack voor XRF-analyse
Om nauwkeurige en reproduceerbare XRF-analyseresultaten te garanderen, moet het monster een uniforme Deeltjesgrootte Verdeling hebben en moet de te persen pellet zo dicht mogelijk zijn.Aan beide vereisten wordt gemakkelijk voldaan bij gebruik van onze trilschijfmolens en Tablettenpersen voor monstervoorbereiding naar XRF-analyse.
Schijventrilmolen RS 200 Typische Monsters
De trilschijfmolens van RETSCH verpulveren snel materialen zoals cement, cementklinker, keramiek, kolen, cokes, beton, corundum, glas, metaaloxiden, mineralen, ertsen, silicaat, slakken, grond, enz.
Bezoek onze toepassingsdatabase om de beste oplossing voor uw monstervoorbereiding of analyse te vinden.
Schijventrilmolen RS 200 Principe
De Schijventrilmolen RS 200 verkleint door druk en wrijving. De Slijpende set is stevig bevestigd aan de trilplaat met een snelwerkende hendel. De plaat met de Slijpende set wordt onderworpen aan cirkelvormige horizontale trillingen.
De middelpuntvliedende kracht die op de Slijpende ringen in de schotel werkt, resulteert in extreme druk en wrijvingskrachten die op het monster werken, waardoor analytische fijnheid in 1-3 minuten wordt geproduceerd. De cirkelvormige trillingen worden geproduceerd door een frequentiegestuurde 1,5 kW 3-fase motor. Een sensor herkent de aanwezigheid van agaat Slijpen sets en beperkt automatisch de snelheid tot 700 min-1 om schade aan het agaat te voorkomen. De deksel van de geluidgeïsoleerde Slijpen Kamerovens heeft een veiligheidsvergrendeling en kan alleen worden geopend wanneer de molen stilstaat.
Schijventrilmolen RS 200 Technische Gegevens
| Toepassingen | malen, mengen, tritureren |
|---|---|
| Toepassingsdomein | construction materials, environment / recycling, geology / metallurgy, glass / ceramics |
| Toevoermateriaal | medium-hard, hard, brittle, fibrous |
| Maalprincipe | druk, wrijving |
| Korrelgrootte materiaal* | 15 mm |
| Eindfijnheid* | 20 µm |
| Batchgrootte / Toevoerhoeveelheid* | 15- 250 ml depending on size of grinding set |
| Snelheid bij 50 Hz (60 Hz) | 700 - 1,500 min-1, continuously adjustable |
| Materiaal van maalwerktuigen | hardened steel, tungsten carbide, agate, zirconium oxide, steel 1.1740 (for heavy-metal free grinding) |
| Maalbeker maten | 50 ml / 100 ml / 250 ml |
| Instelling maalduur | digital, 00:01 to 99:59 |
| Programma's (SOPs) | 10 |
| Aandrijving | 3-fasen asynchroon motor met frequentie omvormer |
| Aandrijfvermogen | 1,5 kW |
| Gegevens electriciteit | verschillende spanningen |
| Aansluiting electriciteit | mono fase |
| Beschermingsklasse | IP 20 |
| B x H x D gesloten | 836 x 1220 x 780 mm |
| Netto gewicht | ~ 225 kg (without grinding set) |
| Standaarden | CE |
Schijventrilmolen RS 200 Downloads

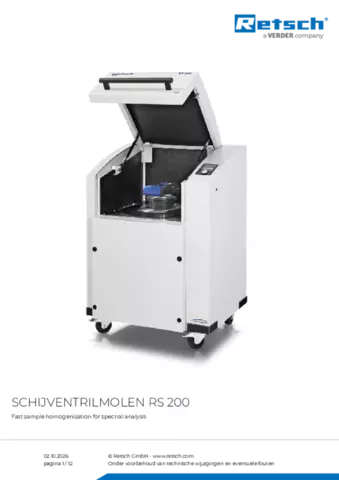

Productinformatieblad RS 200
