Les vibro-broyeurs à disques sont imbattables en termes de rapidité lorsqu'il s'agit de préparer des échantillons pour l'analyse spectrale. Le vibro-broyeur à disques RS 200 de RETSCH est utilisé pour le broyage rapide et reproductible de matériaux d'échantillons durs, cassants et fibreux à la finesse d'analyse.
Grâce à son puissant Stabilized-Plane-Drive, le RS 200 fonctionne de manière stable et silencieuse à la vitesse maximale, même avec des garnitures de broyage lourdes. Elle permet de produire des finesses finales entre 20 et 100 microns en quelques secondes et avec une excellente reproductibilité.
Les garnitures de broyage sont disponibles dans une grande variété de tailles et de matériaux. Une série de capteurs détecte les bols de broyage en tungstène ou en agate et règle automatiquement la vitesse maximale autorisée afin de garantir des résultats optimaux tout en préservant le matériau.
Vidéo produit
Rapide & Reproductible
- Temps de broyage très court, généralement de l'ordre de 60 à 180 secondes, pour atteindre une finesse d'environ 100 μm
- Le design ergonomique et les poignées de transport permettent une manipulation confortable de la garniture de broyage
- Le système de serrage rapide permet une fixation pratique et sûre de la garniture de broyage
- Limitation automatique de la vitesse de rotation pour les garnitures en agate et en carbure de tungstène
- Le puissant Stabilized-Plane-Drive améliore la reproductibilité
- Vitesse variable de 700 à 1500 min-1
Vibro-broyeur à disques RS 200 test de performance : Broyage et reproductibilité
Les vibro-broyeurs à disques sont conçus pour produire en très peu de temps des finesses d'analyse reproductibles, spécialement pour l'analyse spectrale. Le régime de mouvement des masses libres d'un vibro-broyeur à disques a une influence déterminante sur le résultat de broyage.
L'illustration 1 montre l'écart-type après 60 secondes de broyage. Il suffit de quelques grosses particules dans l'échantillon pour compromettre la reproductibilité des résultats d'analyse XRF, d'où l'importance d'un faible écart-type de la valeur d90.  ;
L'illustration 2: Le "Quarter-Minute-Test" (QMT) permet de vérifier la formation et la stabilité du régime de mouvement. Déjà après une durée de broyage de seulement 15 secondes, le RS 200 atteint une valeur d90 de 106 μm sera, alors que dans les mêmes conditions, la valeur d90 des broyeurs comparables d'autres fabricants est nettement supérieure.
Paramètres de broyage
- Bol de broyage: 100 ml carbure de tungstène
- Echantillon: clinker de ciment 0.85 to 3.15 mm
- Vitesse: Maximum (1200 rpm)
- Durée de broyage: 60 sec (Image1), 15 sec (Image 2)
Vibro-broyeur à disques RS 200 Une sécurité et une facilité d'utilisation exceptionnelles
L'utilisation et la manipulation du nouveau modèle sont devenues encore plus confortables et ergonomiques. Une poignée facilite le transport de la lourde garniture de broyage, qui glisse le long d'un guide dans la position optimale. Le nouveau dispositif de serrage rapide du bol de broyage permet de le fixer en toute sécurité sans effort. De plus, la position correcte du bol est contrôlée par des capteurs.
Les paramètres de broyage se règlent facilement à l'aide d'un seul bouton. L'écran couleur affiche non seulement les paramètres actuels, mais aussi des instructions de service et d'utilisation. L'utilisateur peut enregistrer jusqu'à 10 programmes de broyage et choisir entre 13 langues pour le guidage par menu.
Les garnitures de broyage ont été spécialement conçues pour des conditions d'essai extrêmes telles qu'un débit élevé d'échantillons individuels et une charge mécanique élevée.
- Fixation sûre et antidérapante grâce à des dispositifs de sécurité intégrés sur le couvercle et la base
- Ouverture facile grâce à l'espace entre le bol et le bord du couvercle
- Etanchéité optimale grâce au joint torique
- Enveloppe de protection en acier inoxydable (pour les bols en agate, en oxyde de zirconium et en carbure de tungstène)
- Marquage du bol de broyage ( référence article, matériau et volume)
- Espace libre pour l'inscription (par ex. indications sur le produit à broyer)
- Disponible en 3 tailles et 5 matériaux
Un double pack puissant pour le XRF
Pour garantir des résultats précis et reproductibles dans l'analyse par fluorescence X, l'échantillon doit présenter une distribution uniforme de la taille des particules et le comprimé à presser doit être aussi dense que possible. Ces deux exigences sont garanties lorsque nos vibro-broyeurs à disques sont utilisés en combinaison avec les Presses à comprimés RETSCH.
Vibro-broyeur à disques RS 200 Echantillons typiques
Les vibro-broyeurs à disques RETSCH broient en très peu de temps, par exemple, le béton, les sols, les minerais, le verre, la céramique, le charbon, le coke, le corindon, les oxydes métalliques, les minéraux, les scories, les silicates, le ciment, le clinker de ciment et bien plus encore.
Consultez notre base de données d'applications pour trouver la meilleure solution pour votre application.
Vibro-broyeur à disques RS 200 Principe de fonctionnement
Le broyeur à disque vibrant RS 200 broie par pression et friction. L'ensemble de broyage est fermement fixé à la plaque vibrante à l'aide d'un levier à action rapide. Le plateau avec l'ensemble de broyage est soumis à des vibrations horizontales circulaires.
La force centrifuge agissant sur les anneaux de broyage dans le plateau entraîne une pression et des forces de friction extrêmes sur l'échantillon, ce qui permet d'obtenir une finesse analytique en 1 à 3 minutes. Les vibrations circulaires sont produites par un moteur triphasé de 1,5 kW à fréquence contrôlée. Un capteur détecte la présence d'ensembles de broyage en agate et limite automatiquement la vitesse à 700 min-1 pour éviter d'endommager l'agate. Le couvercle de la chambre de broyage insonorisée est doté d'un verrouillage de sécurité et ne peut être ouvert que lorsque le broyeur est à l'arrêt.
Vibro-broyeur à disques RS 200 Caractéristiques techniques
| Applications | broyage, mélange, trituration |
|---|---|
| Champ d'application | matériaux de construction, environnement / recyclage, géologie / métallurgie, verre / céramique |
| Matière chargée | mi-dur, dur, cassant, fibreux |
| Principe de broyage | pression, friction |
| Granulométrie initiale Max* | 15 mm |
| Finesse finale* | 20 μm |
| Charge / quantité alimentée* | 15- 250 ml selon la taille de l'ensemble de broyage |
| Vitesse à 50 Hz (60 Hz) | 700 - 1,500 min-1, réglable en continu |
| Matériau des outils de broyage | acier trempé, carbure de tungstène, agate, oxyde de zirconium, acier 1.1740 (pour Prépolissage sans métaux lourds) |
| Tailles des bols de broyage | 50 ml / 100 ml / 250 ml |
| Réglage de la durée de broyage | numérique, 00:01 à 99:59 |
| POS stockables | 10 |
| Entraînement | Moteur asynchrone triphasé avec convertisseur de fréquence |
| Puissance d'entraînement | 1,5 kW |
| Donnée d'alimentation électrique | différentes tensions |
| Connexion d'alimentation | monophasé |
| Indice de protection | IP 20 |
| l x H x P fermé | 836 x 1220 x 780 mm |
| Poids net | ~ 225 kg (sans Prépolissage) |
| Normes | CE |
Vibro-broyeur à disques RS 200 Téléchargements
Catalogue général

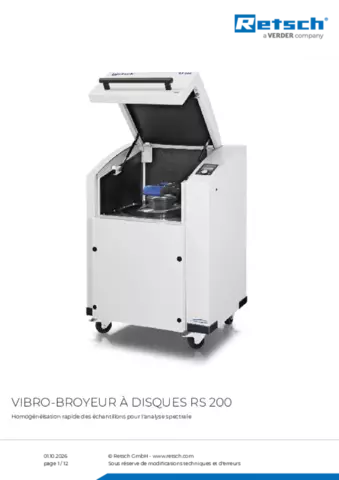

Fiche produit RS 200
