Никоя мелница не може да се сравни със скоростта на Дискова мелница, когато става въпрос за подготовка на проби за спектрален анализ. Дискова мелница RS 200 на RETSCH е идеално подходяща за бързо и възпроизводимо пулверизиране на твърди, крехки и влакнести проби до аналитична финост.
RS 200 работи стабилно и плавно, дори с тежки смилащи комплекти и с максимална скорост, благодарение на мощното си стабилизирано задвижване. Тя постига размери на смилане между 20 и 100 микрона за секунди и с отлична възпроизводимост.
Смилащите комплекти се предлагат в различни размери и материали. Комплект сензори ще разпознае буркани с волфрам или ахат и автоматично ще настрои максимално допустимата скорост, осигурявайки оптимални резултати, като същевременно ще защити материала.
Product Video
Бърз и възпроизводим
- Много кратко време за смилане, обикновено в диапазона от 60 до 180 секунди, за постигане на финост около 100 μm
- Ергономичният дизайн и дръжките за носене осигуряват лесно боравене с комплекта за смилане
- Системата за бързо затягане позволява удобно и безопасно затягане на шлифовъчния комплект
- Автоматично намаляване на скоростта за комплекти от ахат и волфрамов карбид
- Мощното задвижване със стабилизирана равнина подобрява възпроизводимостта
- Променлива скорост от 700 до 1500 об/мин
Дискова мелница RS 200 Тест за производителност: Намаляване на размера и възпроизводимост
Резултатите от смилането на вибрационна дискова мелница са значително повлияни от моделите на движение на свободните маси вътре в смилащия буркан. Новото, мощно стабилизирано плоскостно задвижване на RS 200 позволява изключително бързо формиране на модела на движение, което се отразява в по-висока финост и в крайна сметка води до значително по-добра възпроизводимост.
Фигура 1 показва стандартното отклонение след 60 секунди време на смилане. Достатъчни са само няколко големи частици, за да се влоши възпроизводимостта на XRF измерванията. Поради това малкото стандартно отклонение за стойността на d90 е от решаващо значение.
Фиг. 2: „Четвъртминутен тест“ (QMT) оценява формирането и стабилността на моделите на движение на вибрационни дискови мелници. Фигура 2 показва, че с RS 200 е получена стойност на d90 от 106 μm след време на смилане от само 15 секунди. Мелниците от трима други производители показаха значително по-лоши резултати.
Параметри на смилане
- Смесен буркан: 100 ml волфрамов карбид
- Sample: циментов клинкер 0.85 to 3.15 mm
- Speed: Максимално (1200 rpm)
- Време за смилане: 60 sec (Figure1), 15 sec (Figure 2)
Дискова мелница RS 200 Изключително безопасно и лесно боравене
Работата и боравенето с RS 200 и неговите смилащи комплекти са удобни и ергономични. Смилателните буркани са оборудвани с дръжки за носене, които улесняват транспортирането на тежкия буркан до мелницата, където се плъзга по релса в станцията за смилане. Затягащото устройство позволява безопасно закрепване на буркана с по-малко сила; сензор проверява правилната му позиция.
Параметрите на смилане се въвеждат с един бутон. Потребителят може да запамети до 10 комбинации от параметри и да избира между 13 езика за насочване в менюто. В допълнение към текущите настройки, цветен графичен дисплей показва сервизна и работна информация.
Комплектите за смилане са разработени специално за екстремни условия на изпитване, като например висок пропусквателен капацитет на пробите и високо механично напрежение. Характеристиките включват.
- безопасно, неплъзгащо се закрепване с вградени предпазни устройства на капака и основата
- разстояние между чинията и ръба на капака за лесно отваряне
- оптимално уплътняване с О-пръстен
- защитен кожух от неръждаема стомана (за съдове от ахат, циркониев оксид и волфрамов карбид)
- идентификация на шлифовъчния комплект (номер на артикул, материал и обем)
- поле за маркиране (напр. за информация относно мостра)
- предлага се в 3 размера и 5 материала
Мощен двоен пакет за рентгенова флуоресценция (XRF)
За да се осигурят точни и възпроизводими резултати от рентгенофлуоресцентния анализ, пробата трябва да има равномерно разпределение на размера на частиците, а пелетите, които ще се пресоват, трябва да са възможно най-плътни. И двете изисквания се изпълняват лесно, когато се използват нашите вибрационни дискови мелници и пелетни преси за подготовка на пробите за рентгенофлуоресцентен анализ.
Дискова мелница RS 200 Типични образци на материали
Вибрационните дискови мелници на RETSCH бързо смилат материали като цимент, циментов клинкер, керамика, въглища, кокс, бетон, корунд, стъкло, метални оксиди, минерали, руди, силикати, шлака, почва и др.
To find the best solution for your sample preparation task, visit our application database.
Дискова мелница RS 200 Принцип на работа
Дискова мелница RS 200 раздробява чрез налягане и триене. Комплектът за смилане е здраво закрепен към вибрационната плоча с бързодействащ лост. Плочата с комплекта за смилане е подложена на кръгови хоризонтални вибрации.
Центробежната сила, действаща върху смилащите пръстени в съда, води до екстремно налягане и сили на триене, действащи върху пробата, постигайки аналитична финост за 1-3 минути. Кръговите вибрации се произвеждат от честотно контролиран трифазен двигател с мощност 1,5 kW. Сензор разпознава наличието на комплекти за смилане на ахат и автоматично ограничава скоростта до 700 мин-1, за да се избегне повреда на ахата. Капакът на шумоизолираната камера за смилане има предпазна блокировка и може да се отвори само когато мелницата е в покой.
Дискова мелница RS 200 Technical Data
| Приложения | намаляване на размера, смесване, пулверизиране |
|---|---|
| Област на приложение | строителни материали, околна среда / рециклиране, геология / металургия, стъкло / керамика |
| Материали | средно твърд, твърд, крехък, влакнест |
| Принцип на смилане | налягане, триене |
| Максимален размер на захранващият продукт | 15 мм |
| Големина след смилане* | 20 µm |
| Размер на партидата / количество на пробата* | 15-250 мл в зависимост от размера на комплекта за смилане |
| Скорост при 50 Херца (60 Херца) | 700 - 1,500 об./мин., с възможност за постоянно коригиране |
| Материал на смилащите части | закалена стомана, волфрамов карбид, ахат, циркониев оксид, стомана 1.1740 (за шлифоване без тежки метали) |
| Обем на смилачната камера | 50 мл / 100 мл / 250 мл |
| Настройване времето за смилане | цифров, от 00:01 до 99:59 |
| Запаметяване на настройки | 10 |
| Задвижване | Трифазен асинхронен мотор с честотен преобразувател |
| Мощност на двигателя | 1,5 кВт |
| Данни за електрозахранването | различни напрежения |
| Захранване | еднофазово |
| Защита | IP 20 |
| Размери затворена | 836 x 1220 x 780 mm |
| Нетно тегло | ~ 225 кг (без комплект за смилане) |
| Стандарти | CE |
Дискова мелница RS 200 Изтегляне

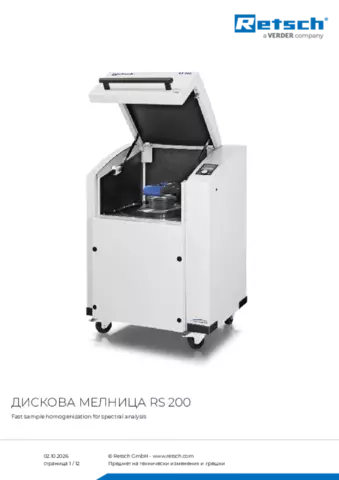

Продуктов лист RS 200
