A vágómalmok az első választás a puha, közepesen kemény, szívós, rugalmas, szálas és heterogén keverék termékek aprításához.
Az SM 100 a RETSCH vágómalmok között a kedvező árú alapmodell. Olyan minták méretcsökkentésére alkalmas, amelyek nem igényelnek rendkívül nagy erőket. A malmot kifejezetten rutinszerű alkalmazásokhoz tervezték. Könnyen kezelhető, és szilárd asztalra vagy az opcionális alapkeretre szerelhető.
Termékvideó
Alkalmas rutinfeladatokhoz
- Adagolási méret < 60 x 80 mm
- Meghatározott végső finomság a 0,25 - 20 mm nyílásméretű alsó szitáknak köszönhetően
- Gyors és egyszerű tisztítás a sima felületeknek és a nyomó rotornak köszönhetően
- Gravitációs kivezetés különböző méretű gyűjtőedényekhez
- Tartozékok széles választéka, beleértve a különböző tartályokat, gyűjtőrendszereket, rotorokat és szitákat.
- Maximális balesetvédelem
SM 100 Vágó malom Biztonságos és hatékony őrlést szolgáló tartozékok
Az SM 100 különböző rotorokkal, tartályokkal és alsó szitákkal szerelhető fel. A malom és a tartozékok, beleértve a vágórudakat és vágólemezeket, nehézfémmentes méretcsökkentésre alkalmas változatokban is kaphatók.
Választható rotorok
A minta tulajdonságaihoz való optimális alkalmazkodás érdekében rozsdamentes és nehézfémmentes acélból párhuzamos szekciójú rotor és 6 tárcsás rotor áll rendelkezésre.
Választható tölcsérek
Az SM 100 felszerelhető az univerzális adagolóval, amely a legtöbb mintához alkalmas, vagy a hosszú mintához tervezett, kifejezetten a hosszú mintákhoz tervezett hosszú tárolótartalmú adagolóval.
Választható szitabetétek
A trapéz vagy négyzet alakú lyukakkal ellátott alsó sziták rozsdamentes acélból vagy nehézfémmentes acélból készülnek.
SM 100 Vágó malom Tipikus mintaanyagok
RETSCH vágó malmok sokféle alkalmazásban használhatók. Tipikus minták: PET-előformák, alumíniumsalak, állateledel, csontok, vezetékek, karton, elektronikus hulladék, takarmánypellet, fóliák, élelmiszer, bőr, lignit, anyagkeverék, nem-vas fémek, fa, gyógyszeripari termékek, növényi anyagok, műanyag játékok, műanyagok, másodlagos fűtőanyagok (RDF), gyanták, gumi, fűszerek, szalma, textilszövet, hulladék, stb.
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
SM 100 Vágó malom Működési elv
Az SM 100 vágó malomban a méretcsökkenés vágás és nyírás hatására jön létre. Az aprítandó mintát a forgó rotor elkapja, vágólapja és az őrlőház falában lévő vágóbetétek között a minta felaprítódik.
A 6-tárcsás rotorban a keményfémből készült és spirálformában elhelyezett vágólapok egymás után vágnak bele a mintába.
A párhuzamos vágású rotor kései erős vágással darabolják a mintát. A minta csak rövid időt tölt az őrlőtérben; amint a minta egy darabja a behelyezett aljszita lyukméreténél kisebbé válik, akkor kihull és a felfogóedényben gyűlik össze. A rotor 1500 min-1 fordulatszáma kíméletes és gyors mértetcsökkentést biztosít.
SM 100 Vágó malom Műszaki adatok
| Alkalmazások | vágó aprítás |
|---|---|
| Alkalmazási terület | biológia, élelmiszeripar, gépgyártás / elektronika, gyógyászat / gyógyszergyártás, környezetvédelem / újrahasznosítás, mezőgazdaság, vegyipar / műanyagipar |
| Minta jellege | félkemény, lágy, rostos, rugalmas, |
| Aprítási technika | nyírás, vágás |
| Betölthető max. méret* | 60 x 80 mm |
| Végfinomság* | 0,25 - 20 mm |
| Fordulatszám 50(60) Hz-en | 1500 min-1 |
| Rotor kerületi sebessége | 9,4 - 11,4 m/s |
| Rotorátmérő | 129,5 mm |
| Rotortípusok | párhuzamos vágású rotor / 6-tárcsás rotor |
| Adagolótölcsér típusok | standard, hosszúkás |
| Őrlőszerszámok anyaga | nehézfémmentes acél, rozsdamentes acél, wolfram-karbid |
| Szita lyukméretek | trapéz 0,25 / 0,50 / 0,75 / 1,00 / 1,50 mm |
| Gyűjtőrendszerek / térfogatok | felfogóedény térfogata 5 l / opcionálisan 30 l |
| Meghajtás | 3-fázisú villanymotor |
| Teljesítményfelvétel | 1,5 kW |
| Elektromos hálózat feszültsége | különböző feszültségértékek |
| Hálózati csatlakozás | 3-fázis |
| Védelem módja | IP 54 |
| Méretek (zárva) szél x mag x mély |
582 x 1675 x 700 mm (állvánnyal és standard adagolótölcsérrel) |
| Súly, netto | ~ 73 kg (tölcsér, rotor és állvány nélkül) |
| Szabványok | CE |
SM 100 Vágó malom Letöltések

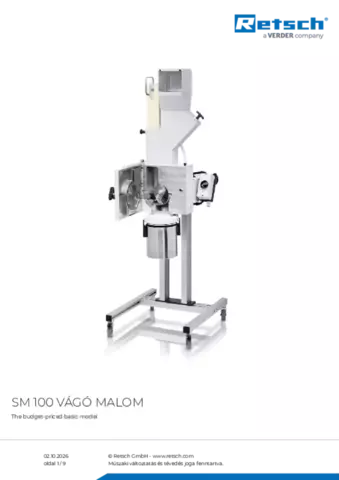

Termék adatlap SM 100
