Vidéo produit
Pour les applications courantes
- Taille d'alimentation < 60 x 80 mm
- Granulométrie finale définie grâce à des tamis de fond avec des ouvertures de maille de 0,25 à 20 mm
- Nettoyage rapide et facile grâce aux surfaces lisses et au rotor enfichable
- Sortie par gravité pour des récipients collecteurs de différentes tailles
- Vaste gamme d'accessoires tels que trémies, récipients collecteurs, rotors et tamis
- Normes de sécurité élevées
Broyeur à couteaux SM 100 Accessoires pour des broyages sûrs et efficaces
Le SM 100 peut être équipé de différents rotors, trémies et tamis de fond. Le broyeur et ses accessoires, y compris les barres et les plaques de coupe, sont également disponibles dans des versions pour le broyage sans métaux lourds.
Types de rotor
Un rotor à coupe parallèle et un rotor à 6 disques en acier inoxydable ou exempt de métaux lourds permettent une adaptation parfaite aux caractéristiques de l'échantillon.
Types de trémie
Le SM 100 peut être équipé soit de la trémie universelle, qui convient à la plupart des échantillons, soit de la trémie longue, spécialement conçue pour les échantillons longs.
Tamis de fond
Les tamis de fond disposent de perforations trapézoïdales ou carrées et sont fabriqués en acier inoxydable ou en acier exempt de métaux lourds.
Broyeur à couteaux SM 100 Echantillons typiques
Les broyeurs à couteaux RETSCH conviennent à une vaste gamme d'applications. Les matériaux typiques comprennent : préformés PET, scories d'aluminium, pellets pour animaux, os, câbles, cartons, composants électroniques, feuilles, aliments, cuir, lignite, mélanges de matériaux, métaux non ferreux, papier, produits pharmaceutiques, végétaux, jouets en plastique, plastiques, polymères, déchets combustibles, résines, caoutchouc, épices, paille, textiles, déchets, bois, etc…
Consultez notre base de données d'applications pour trouver la meilleure solution pour votre application.
Broyeur à couteaux SM 100 Principe de fonctionnement
Le broyeur à couteaux SM 100 broie par effet de coupe et de cisaillement. Le produit alimenté est intercepté par le rotor et broyé entre celui-ci et les couteaux insérés dans le carter. Sur le rotor à 6 disques, des plaquettes de coupe réversibles en métal dur disposées en spirale coupe par séquence.
Les couteaux du rotor à coupe parallèle provoquent un broyage avec une puissante action de coupe. La matière ne reste pas longtemps dans la chambre de broyage ; dès qu'elle est plus fine que l'ouverture de maille du tamis de fond utilisé, elle est évacuée sous l'effet de la force de gravité et collectée dans le récipient collecteur ; les vitesses de rotation du rotor de 1500 min-1 garantissent un broyage soigneux et rapide.
Broyeur à couteaux SM 100 Caractéristiques techniques
| Applications | broyage par découpe |
|---|---|
| Champ d'application | agriculture, biologie, chimie / plastique, ingénierie, électroniques, environnement / recyclage, aliments, médecine / produits pharmaceutiques |
| Matière chargée | tendre, mi-dur, élastique, fibreux |
| Principe de broyage | cisaillement, découpe |
| Granulométrie initiale Max* | 60 x 80 mm |
| Finesse finale* | 0,25 - 20 mm |
| Vitesse à 50 Hz (60 Hz) | 1 500 min-1 |
| Vitesse périphérique du rotor | 9,4 - 11,4 m/s |
| Diamètre du rotor | 129,5 mm |
| Types de rotors | rotor à découpe parallèle / rotor à 6 disques |
| Types de trémies | standard, longue |
| Matériau des outils de broyage | acier inoxydable, acier pour le broyage sans métaux lourds, carbure de tungstène |
| Tailles des tamis | trous trapézoïdaux 0.25 / 0.50 / 0.75 / 1.0 / 1.50 mm |
| Collecteurs/volumes | collecteur 5 l / en option: 30 l collecteur 0.25 / 0.5 l |
| Entraînement | moteur triphasé |
| Puissance d'entraînement | 1,5 kW |
| Donnée d'alimentation électrique | différentes tensions |
| Connexion d'alimentation | triphasé |
| Indice de protection | IP 54 |
| l x H x P fermé | 582 x 1675 x 700 mm (avec support et trémie standard) |
| Poids net | ~ 73 kg sans trémie, rotor et chassis |
| Normes | CE |
Broyeur à couteaux SM 100 Téléchargements
Catalogue général

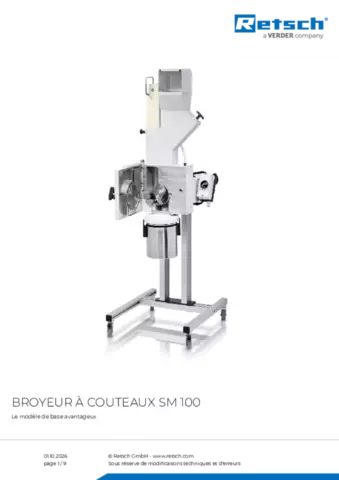

Fiche produit SM 100
