Młyny tnące to pierwszy i naturalny wybór w przypadku konieczności rozdrabniania miękkich, średnio twardych, twardych, elastycznych, włóknistych i niejednorodnych mieszanin różnych produktów.
Model SM 100 do budżetowy młyn spośród młynów tnących RETSCH. Przeznaczony jest do rozdrabniania próbek, które nie wymagają ekstremalnie dużych sił. Młyn zaprojektowano z myślą o rutynowych aplikacjach. Jest łatwy w obsłudze i może być zainstalowany zarówno na stole jak i postawiony na podłodze na specjalnej ramie montażowej.
Wideo produktu
Do rutynowych aplikacji
- Wielkość wejściowa < 60 x 80 mm
- Rozdrobnienie końcowe definiowane poprzez wybór sita o wielkości oczek 0,25 - 20 mm
- Szybkie i łatwe czyszczenie dzięki gładkim powierzchniom oraz wysuwanemu rotorowi
- Wylot grawitacyjny do zbiorników różnej wielkości
- Szeroki wybór akcesoriów obejmujący różne leje zasypowe, odbieralniki, rotory i sita
- Najwyższe standardy bezpieczeństwa
Młyn tnący SM 100 Akcesoria do bezpiecznych i efektywnych procesów rozdrabniania
Młyn SM 100 może być wyposażony w różne rotory, leje zasypowe oraz sita separujące. Młyn oraz akcesoria takie jak noże tnące są dostępne w wersji pozwalającej namielenie bez kontaminacji metalami ciężkimi.
Rodzaje rotorów
Rotor z ostrzami równoległymi oraz rotor 6-dyskowy dostępne są w wykonaniu ze stali nierdzewnej oraz stali niezawierającej metali ciężkich. Dzięki temu mogą być użyte do różnego typu aplikacji.
Typy lejów zasypowych
Młyn SM 100 może być wyposażony zarówno w standardowy lej zasypowy odpowiedni do większości zastosowań, a także lej specjalny przeznaczony do materiałów długich.
Sita dolne
Sita dolne wykonane są ze stali nierdzewnej i są dostępne w wersji z oczkami kwadratowymi oraz trapezoidalnymi.
Młyn tnący SM 100 Typowe materiały próbek
Młyny tnące RETSCH nadają się do szerokiego zakresu zastosowań. Typowe materiały to preformy PET, żużel aluminiowy, pasza dla zwierząt, kości, kable, tektura, komponenty elektroniczne, granulki paszowe, folie, żywność, skóra, węgiel brunatny, mieszanki materiałów, metale nieżelazne, papier, produkty farmaceutyczne, materiały roślinne, zabawki z tworzyw sztucznych, plastiki, polimery, paliwa alternatywne, żywice, guma, przyprawy, słoma, tekstylia, odpady, drewno itp.
Aby znaleźć najlepsze rozwiązanie dla swojego zadania analitycznego, odwiedź naszą bazę danych o aplikacjach
Młyn tnący SM 100 Zasada działania
Rozdrabnianie w młynie tnącym SM 100 odbywa się poprzez zastosowanie sił tnących i ścinających. Próbka wchodzi w kontakt z rotorem i jest rozdrabniana pomiędzy ostrzami na rotorze a stacjonarnymi ostrzami tnącymi umieszczonymi wewnątrz obudowy. Na rotorze 6-dyskowym znajdują się sekwencyjnie ułożone odwracalne płytki - taki rotor umożliwia sekwencyjne cięcie. Rotory z ostrzami równoległymi rozdrabniają z dużą siłą. Próbka znajduje się w komorze młyna bardzo krótko - jest ona wyrzucana na zewnątrz do pojemnika zbiorczego, gdy tylko osiągnie rozdrobnienie mniejsze niż otwory w zastosowanym sicie separującym. Prędkość obrotowa rotora wynosząca 1500 obr/min zapewnia łagodne i szybkie rozdrobnienie.
Młyn tnący SM 100 Dane techniczne
| Aplikacje | rozdrabnianie poprzez cięcie |
|---|---|
| Pola zastosowań | rolnictwo, biologia, chemia / tworzywa sztuczne, inżynieria / elektronika, środowisko / recycling, żywność, medycyna / farmacja |
| Materiał wejściowy | miękkie, średnio twarde, elastyczne, włókniste |
| Zasada działania | ścieranie, cięcie |
| Wielkość wejściowa* | 60 x 80 mm |
| Rozdrobnienie końcowe* | 0,25 - 20 mm |
| Prędkość przy 50 Hz (60 Hz) | 1.500 min-1 |
| Prędkość obrotowa rotora | 9,4 - 11,4 m/s |
| Średnica rotora | 129,5 mm |
| Typy rotorów | rotor z sekcjami równoległymi / rotor 6-cio dyskowy |
| Typy lejów zasypowych | standardowy, długi |
| Wykonanie materiałowe elementów rozdrabniających | stal nierdzewna, stal dla mielenie wolnego od zanieczyszczeń metalami, węglik wolframu |
| Wielkości sit | oczka trapezoidalne 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm oczka kwadratowe 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
| Systemy odbierania / pojemności | pojemnik odbierający 5 l / opcjonalnie: 30 l jednostka odbierajaca 0.25 / 0.5 l |
| Napęd | silnik 3-fazowy |
| Moc napędu | 1,5 kW |
| Dane elektryczne | różne napięcia zasilania |
| Podłączenie do sieci | Zasilanie 3-fazowe |
| Stopień ochronny | IP 54 |
| W x H x D w pozycji zamkniętej | 582 x 1675 x 700 mm (z ramą bazową i standardowym zbiornikiem) |
| Waga netto | ~ 73 kg bez leja, rotora i ramy bazowej |
| Normy / Standardy | CE |
Młyn tnący SM 100 Do pobrania

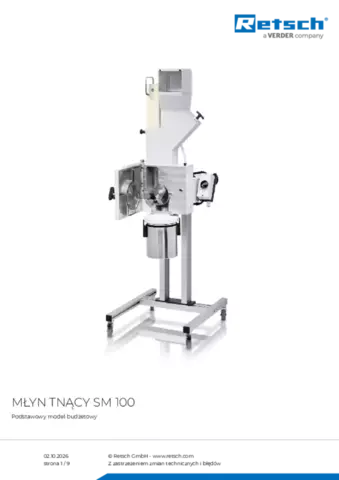

Karta produktu SM 100
