Für Routineaufgaben
- Aufgabegröße < 60 x 80 mm
- Definierte Endfeinheit durch Bodensiebe mit Lochweiten 0,25 - 20 mm
- Schnelle, einfache Reinigung dank glatter Flächen und Steckrotor
- Schwerkraftauslass für Auffanggefäße verschiedener Größen
- Umfangreiches Zubehör wie Trichter, Auffanggefäße, Rotoren und Siebe
- Hoher Sicherheitsstandard
Schneidmühle SM 100 Zubehör für sichere und effektive Mahlprozesse
Für die SM 100 stehen verschiedene Rotoren, Trichtern und Bodensieben zur Verfügung. Die Mühle und das Zubehör, einschließlich Schneidleisten und Schneidplatten, sind auch in Ausführungen für die schwermetallfreie Zerkleinerung erhältlich.
Rotorvarianten
Ein Parallelschnittrotor und ein 6-Scheiben-Rotor aus rostfreiem oder schwermetallfreiem Stahl ermöglichen die perfekte Anpassung an die Probeneigenschaften.
Trichtervarianten
Der Universaltrichter ist für fast alle Probenarten gut geeignet. Speziell für längliche Probenstücke ist der Langguttrichter konzipiert.
Bodensiebe
Die Bodensiebe verfügen über Trapez- oder Quadratlochung und sind aus rostfreiem Stahl oder schwermetallfreiem Stahl gefertigt.
Schneidmühle SM 100 Typische Probenmaterialien
Besuchen Sie unsere Applikationsdatenbank, um die beste Lösung für Ihre Anwendung zu finden.
Schneidmühle SM 100 Funktionsprinzip
Die Schneidmühle SM 100 zerkleinert durch Schneiden und Scheren. Das Aufgabegut wird von dem Rotor erfasst und zwischen diesem und den im Gehäuse eingesetzten Schneidleisten zerkleinert. Beim 6-Scheiben-Rotor arbeiten spiralförmig angeordnete Wendeschneidplatten aus Hartmetall im Folgeschnitt. Die Messer des Parallelschnitt-Rotors bewirken eine Zerkleinerung mit einem kraftvollen Schnitt. Die Verweilzeit des Gutes im Mahlraum ist kurz; sobald es feiner als die Lochweite des eingesetzten Bodensiebes ist, wird es durch den Schwerkraftauslass ausgetragen und im Auffangbehälter gesammelt. Die Rotordrehzahlen von 1500 min-1 gewährleisten die schonende und schnelle Zerkleinerung.
Schneidmühle SM 100 Technische Daten
| Applikationen | Schneidzerkleinerung |
|---|---|
| Anwendungsbereich | Landwirtschaft, Biologie, Chemie / Kunststoffe, Ingenieurwesen / Elektronik, Umwelt / Recycling, Lebensmittel, Medizin / Pharma |
| Aufgabegut | weich, mittelhart, elastisch, faserig |
| Zerkleinerungsprinzip | Scheren, Schneiden |
| Aufgabekorngröße* | 60 x 80 mm |
| Endfeinheit* | 0,25 - 20 mm |
| Drehzahl bei 50 Hz (60 Hz) | 1.500 min-1 |
| Rotorumfangsgeschwindigkeit | 9,4 - 11,4 m/s |
| Rotordurchmesser | 129,5 mm |
| Rotortypen | Parallelschnitt-Rotor / 6-Scheiben-Rotor |
| Trichtertypen | Standard, Langgut |
| Material der Mahlwerkzeuge | Edelstahl, Stahl zum schwermetallfreien Schleifen, Hartmetall |
| Siebgrößen | Trapezlochung 0,25 / 0,50 / 0,75 / 1,00 / 1,50 mm Quadratlochung 2,00 / 4,00 / 6,00 / 8,00 / 10,00 / 20,00 mm |
| Auffangsysteme / Inhalt | Auffangbehälter 5 l / optional: 30 l Auffangeinheit 0,25 / 0,5 l |
| Antrieb | Drehstrommotor |
| Antriebsleistung | 1,5 kW |
| Elektrische Anschlusswerte | verschiedene Spannungen |
| Netzanschluss | 3-Phasen |
| Schutzart | IP 54 |
| B x H x T geschlossen | 582 x 1675 x 700 mm (mit Untergestell und Standardtrichter) |
| Gewicht, netto | ~ 73 kg (ohne Trichter, Rotor und Untergestell) |
| Normen / Standards | CE |
Schneidmühle SM 100 Downloads
Die Probe - Kundenmagazin Nr. 43
Reproduzierbare Probenvorbereitung mit RETSCH-Labormühlen
Gesamtkatalog

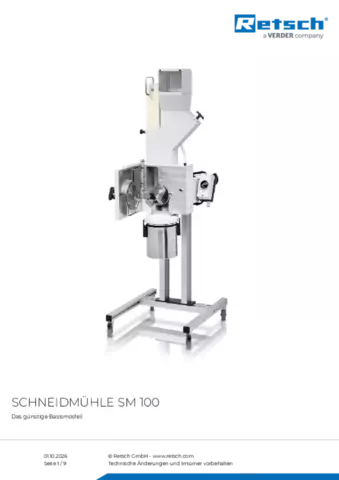

Produktdatenblatt SM 100
