Strižné mlyny sú prvou voľbou na zmenšovanie veľkosti mäkkých, stredne tvrdých, húževnatých, elastických, vláknitých a heterogénnych zmesí výrobkov.

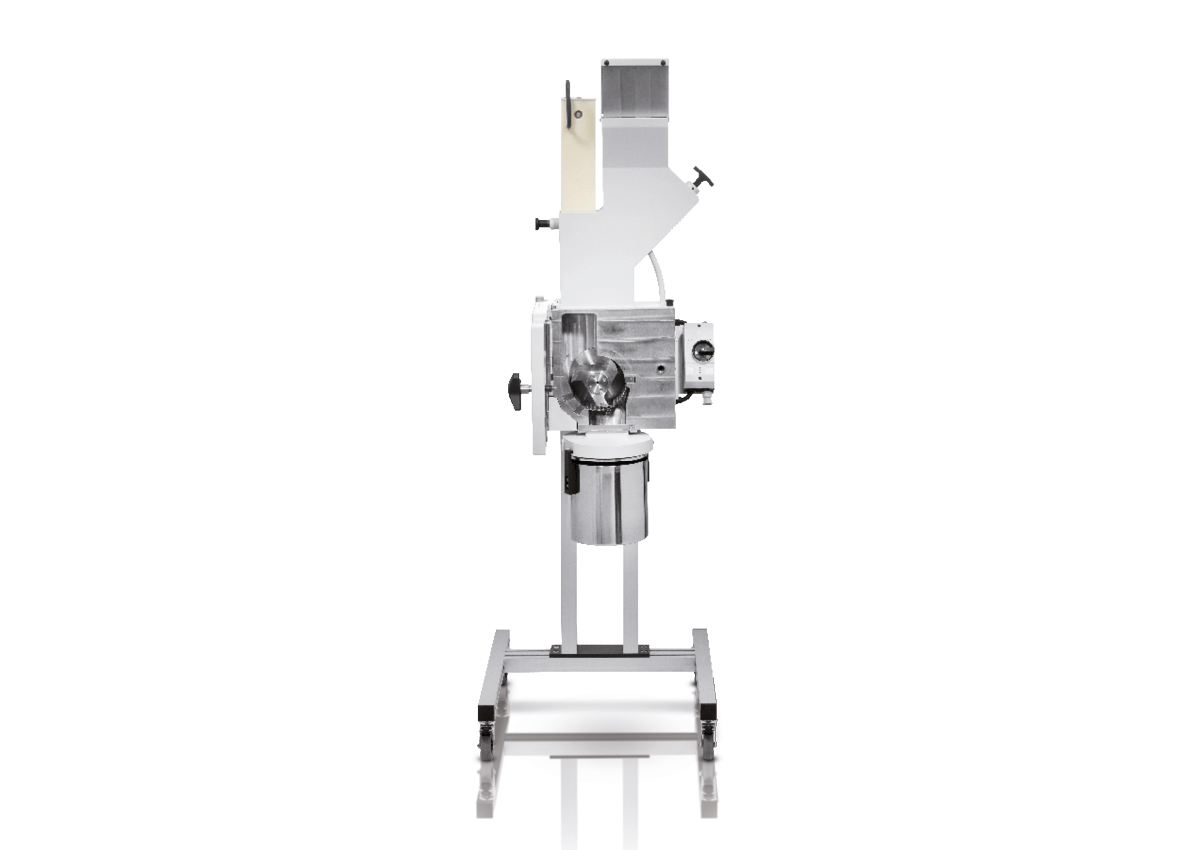

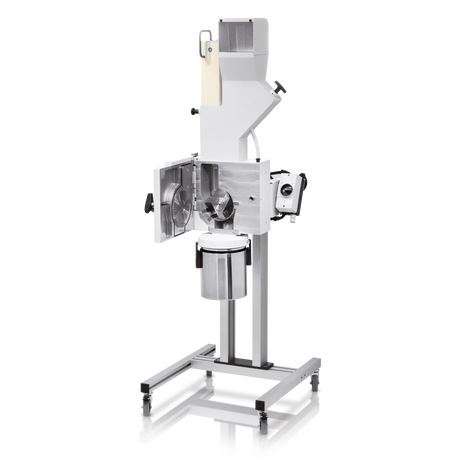

SM 100 je cenovo dostupný základný model medzi strižnými mlynmi RETSCH. Je vhodný na zmršťovanie vzoriek, ktoré si nevyžadujú extrémne vysoké sily. Mlyn bol špeciálne navrhnutý na všeobecné použitie. Ľahko sa ovláda a možno ho namontovať na pevný stôl alebo na voliteľný základný rám.
Produktové video
Pre bežné aplikácie
- Vstupná veľkosť < 60 x 80 mm
- Definovaná konečná jemnosť vďaka spodným sitám s veľkosťou otvorov od 0,25 do 20 mm
- Rýchle a jednoduché čistenie vďaka hladkému povrchu a push-fit rotoru
- Gravitačný výstup pre rôzne veľkosti zberných nádob
- Široký sortiment príslušenstva vrátane rôznych násypek, zberných systémov, rotorov a sít.
- Najvyššie bezpečnostné normy
Strižný mlyn SM 100 Príslušenstvo pre bezpečné a efektívne procesy mletia

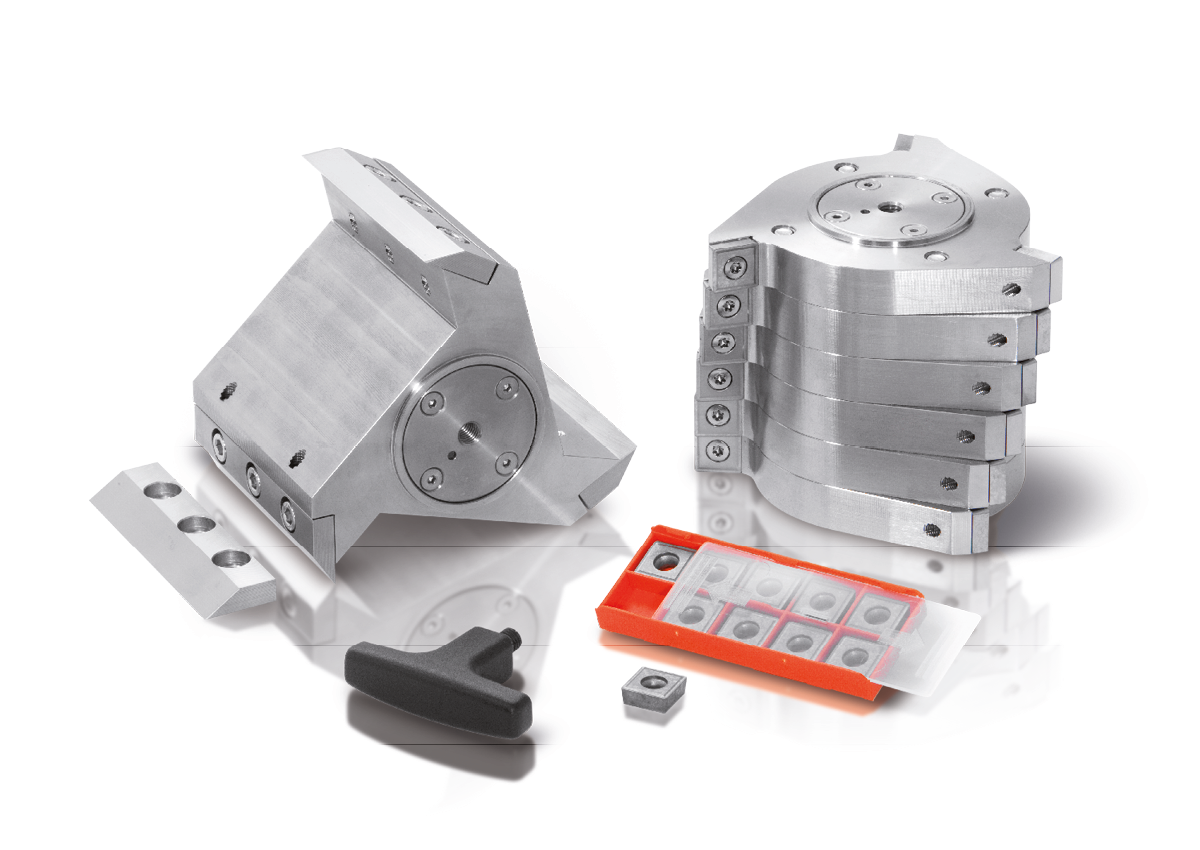

SM 100 môže byť vybavený rôznymi rotormi, násypkami a spodnými sitami. Mlyn a príslušenstvo vrátane rezných líšt a strihacích nožov sú k dispozícii aj vo verziách na zmenšovanie veľkosti bez použitia ťažkých kovov.

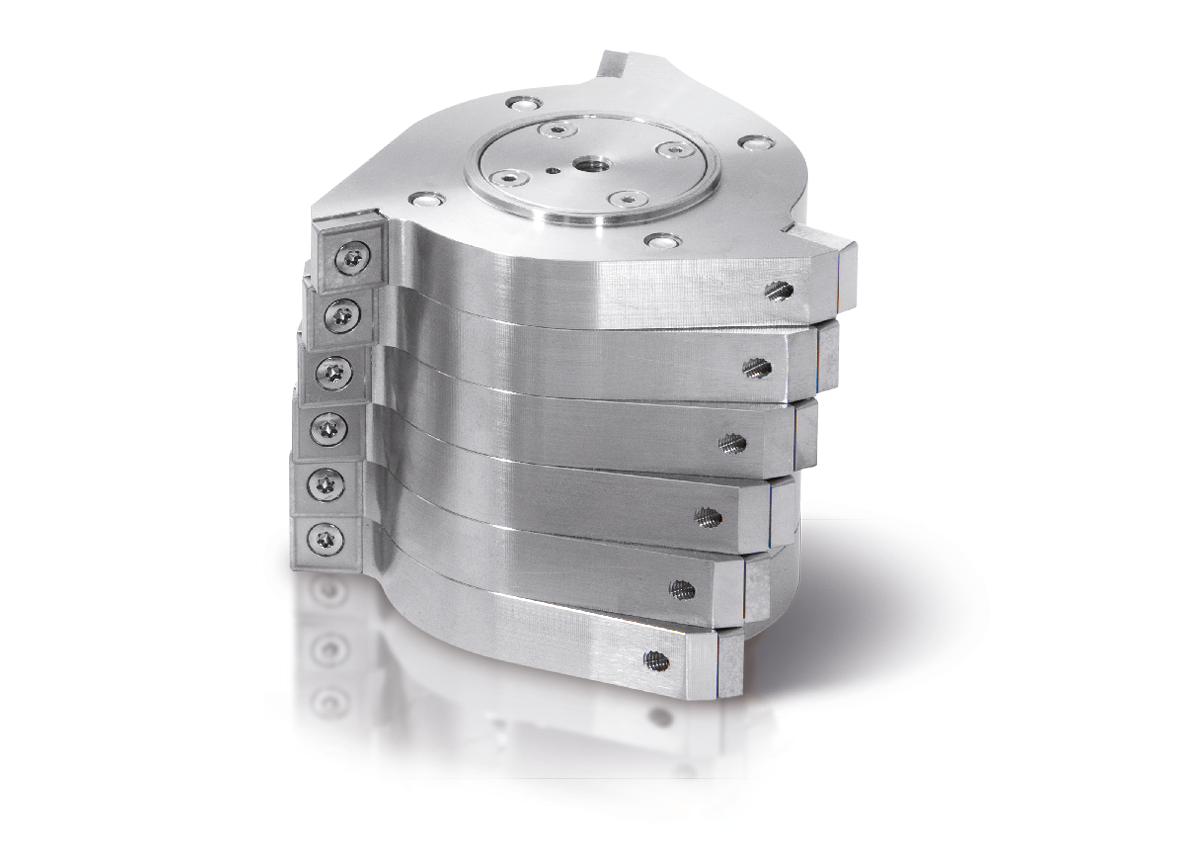

Typ rotora
Na optimálne prispôsobenie sa vlastnostiam vzorky je k dispozícii rotor s paralelným rezom a 6-diskový rotor z nehrdzavejúcej ocele a ocele bez obsahu ťažkých kovov.
Typ násypky
SM 100 môže byť vybavený buď univerzálnou násypkou, ktorá je vhodná pre väčšinu vzoriek, alebo dlhým zásobníkom, ktorý je špeciálne navrhnutý pre dlhé vzorky.

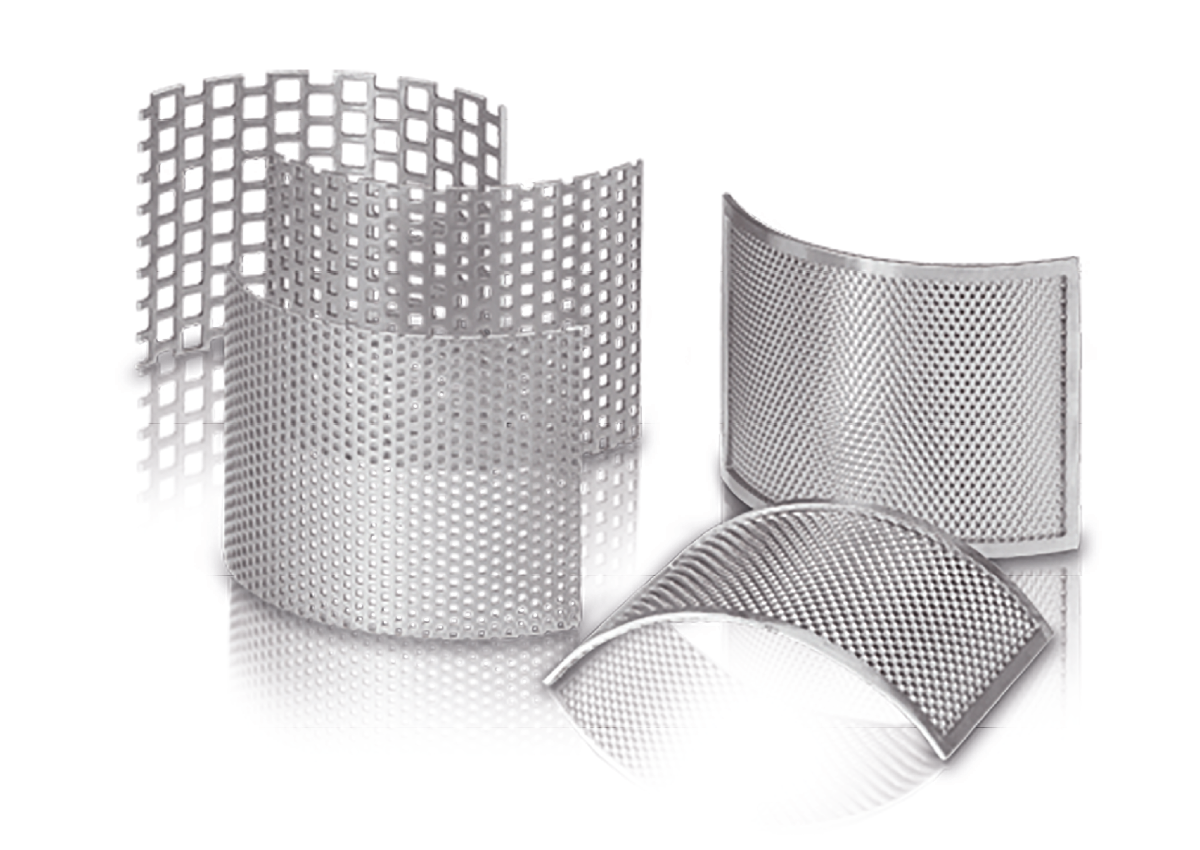

Spodné sitá
Spodné sitá s lichobežníkovými alebo štvorcovými otvormi sú vyrobené z nehrdzavejúcej ocele alebo z ocele bez obsahu ťažkých kovov.
Strižný mlyn SM 100 Typické vzorky materiálu
Strižné mlyny RETSCH sú vhodné pre širokú škálu aplikácií. Medzi typické materiály patrí PET výlisky, hliníková troska, krmivo pre zvieratá, kosti, káble, lepenka, elektronické komponenty, kŕmne pelety, fólie, potraviny, koža, lignit, zmesi materiálov, farebné kovy, papier, farmaceutické výrobky, rastlinné materiály, plastové hračky, plasty, polyméry, druhotná paliva, živice, guma, korenie, slama, textil, odpad, drevo atď.
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
Strižný mlyn SM 100 Princíp funkcie
Princípom zmenšovania veľkosti v strižnom mlyne SM 300 je rezný a strihací účinok. Vzorka prichádza do kontaktu s rotorom a je rozomieľaná medzi lopatkami a štandardnými stacionárnymi strižnými lištami namontovanými v telese mlyna. V šesťkotúčovom rotore pracujú obojstranné pevné kovové platne v špirálovito usporiadanom poradí na rezanie. Nože v paralelnej časti rotora vykonávajú drvenie silným strihom. Čas zotrvania vzorky v komore je krátky; keď je vzorka dostatočne malá na to, aby prešla cez otvory spodného sita, gravitačne sa vypustí a zhromaždí sa v nádobe. Rýchlosť rotora 1.500 min-1 zabezpečuje šetrné a rýchle zmenšovanie veľkosti.
Strižný mlyn SM 100 Technické údaje
| Aplikácie | zmenšovanie veľkosti rezom |
|---|---|
| Oblasť použitia | poľnohospodárstvo, biológia, chémia / plasty, strojárstvo / elektronika, životné prostredie / recyklácia, potraviny, medicína / farmaceutiká |
| Vstupný materiál | mäkký, stredne tvrdý, elastický, vláknitý |
| Princíp redukcie veľkosti zrna | strih, rez |
| Vstupná veľkosť materiálu * | 60 x 80 mm |
| Konečná jemnosť | 0.25 - 20 mm |
| Rýchlosť pri 50 Hz (60 Hz) | 1,500 min-1 |
| Obvodová rýchlosť rotora | 9.4 - 11.4 m/s |
| Priemer rotora | 129,5 mm |
| Druhy rotorov | paralelný rotor / 6-diskový rotor |
| Typy násypiek | univerzálne, dlhodobo na sklade |
| Materiál mlecích nástrojov | nerezová oceľ, oceľ pre mletie bez kontaminácie ťažkými kovmi, karbid volfrám |
| Rozmery sít | lichobežníkové otvory 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm / / štvorcové otvory 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
| Zberný systém / objemy | zberná nádoba 5 l / voliteľná: 30 l zberná jednotka 0.25 / 0.5 l |
| Pohon | Trojfázový motor |
| Sila pohonu | 1,5 kW |
| Elektrické napájanie | rôzne napätie |
| Pripojenie k elektrickej sieti | 3-fázové |
| Kód ochrany | IP 54 |
| Š x V x H zatvorený | 582 x 1675 x 700 mm (s podstavcom a štandardnou násypkou) |
| Váha netto | ~ 73 kg bez násypky, rotora a rámu |
| Normy | CE |
Strižný mlyn SM 100 Na stiahnutie

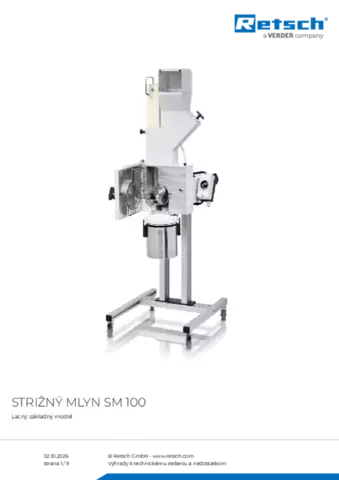

Produktový list SM 100
