Челюстна трошачка BB 200 е подов модел, проектиран за производителност до 300 кг/ч, подходящ за много типични задачи за раздробяване. Приема размери на материала до 90 мм. Ширината на пробата може да се регулира безстепенно от 0 до 30 мм.
В зависимост от материала на пробата, могат да се получат размери на частиците до 2 мм, което води до коефициент на раздробяване от 45. Универсалното ѝ приложение включва непрекъснато предварително и фино раздробяване в една стъпка или версии на технологична линия.
Серията челюстни трошачки RETSCH се предлага в 8 различни размера. Производителността и крайната финост зависят от типа на трошачката, избраната ширина на процепа и свойствата на раздробяване на материала на пробата.
Моделите челюстни трошачки RETSCH се отличават със здрава конструкция, лесно боравене и почистване. Малки количества проба се обработват на партиди; за по-големи количества трошачките могат да работят непрекъснато.
Здрав и универсален
- Отлична производителност при смачкване
- Широка гама от материали за смилане без замърсяване
- Компенсация на износването с регулиране на нулевата точка
- Безстепенно настройване на ширината на процепа
- Лесна за почистване камера за раздробяване
- Подходящ за непрекъснато смилане
- Конектор за прахоулавяне
Челюстна трошачка BB 200 Превъзходство в детайлите
Здравата конструкция, лесното боравене и почистване са характеристиките на челюстната трошачка BB 200. За малки количества проби до 5 литра, BB 200 може да се използва на партиди; за по-големи количества може да работи непрекъснато.
Натрошената проба се събира в подвижен колектор. За по-големи количества или непрекъснати операции на раздробяване, колекторът за проби може да бъде заменен с решения, специфични за клиента (напр. лентов транспортьор).
Пружинна шайба Belleville, интегрирана в регулирането на шпиндела, осигурява допълнителна защита от претоварване. Ексцентричният шпиндел, който движи раздробяващото рамо, се задвижва от здрав спирачен мотор чрез клинови ремъци. Най-голямата ремъчна шайба действа и като маховик, за да осигури равномерна и плавна работа. Челюстната трошачка BB 200 е оборудвана с плъзгащи лагери, които не изискват поддръжка и смазка.
Челюстна трошачка BB 200 Компенсация на износването чрез регулиране на нулевата точка
В зависимост от материала и производителността, рано или късно челюстите за разрушаване ще започнат да показват признаци на износване. Това означава, че зададеното разстояние между челюстите или разстоянието между тях ще се увеличава с времето. За да могат да се получат възпроизводими резултати при раздробяване, това износване трябва да се компенсира.
Челюстните трошачки RETSCH могат да се регулират непрекъснато, което позволява компенсиране на износването на челюстите. Това се прави чрез бавна промяна на настройката за ширината на разстоянието при работещ двигател, докато се чуе, че челюстите се докосват. Така получената нова нулева точка се запаметява чрез повторно настройване на скалата.
Челюстна трошачка BB 200 Удобство за потребителя, съчетано с максимална безопасност
Безопасността е основен приоритет при челюстните трошачки RETSCH. Бункерът за подаване със защита от пръски не може да бъде достъпен с ръка. Предпазен прекъсвач и спирачният мотор осигуряват незабавно спиране, ако устройството бъде отворено или включено неправилно.
За лесно почистване на камерата за трошене, шарнирният бункер може да бъде свален с няколко прости стъпки. Челюстните трошачки работят много плавно и тихо и на практика не изискват поддръжка.
За безопасни и ефикасни процеси на раздробяване Аксесоари за челюстна трошачка
BB 200
Челюстите за чупене и износоустойчивите плочи се предлагат в пет различни материала, които се избират в зависимост от пробата и анализа, който ще се извършва:
- манганова стомана
- неръждаема стомана
- волфрамов карбид
- стомана за смилане без присъствие на тежки метали
Челюстна трошачка BB 200 Челюстни трошачки за специални изисквания
Освен стандартния модел, челюстната трошачка BB 200 се предлага и в специални версии, адаптирани към специфичните изисквания на приложението.
Раздробяване без тежки метали
Всички челюстни трошачки се предлагат във версия без тежки метали. BB 200 може да се достави и в специална версия, подходяща за раздробяване на полупроводникови материали. Това включва пластмасова облицовка на бункера за подаване и приемника, както и чупещи челюсти и износоустойчиви плочи от волфрамов карбид.
По този начин пробата не влиза в контакт с метални материали на нито едно място и никакво износване на смилащите инструменти не нарушава чистотата на материала на пробата.
Непрекъснато предварително и фино смилане
За бързото и непрекъснато смилане на големи количества едър материал до аналитична финост, комбинацията от челюстна трошачка BB 200 и RETSCH дискова мелница DM 200 е идеалното решение.
Трошачката е монтирана над дисковата мелница върху рамка и двата инструмента са свързани чрез улей. С тази конструкция проби с размер на подаванията до 90 мм могат да бъдат смелени до 100 микрона в една единствена стъпка.
Версия за технологична линия
Челюстната трошачка BB 200 се предлага и във версия, подходяща за непрекъснато намаляване на размера в режим на работа онлайн, например за контрол на качеството по време на производствения процес. За тези цели тя се доставя без бункер за подаване и предпазител на двигателя. Напрежението на трифазния променливотоков двигател се избира в съответствие с изискванията на клиента.
Челюстна трошачка BB 200 Типични материали за проба
Мощните челюстни трошачки на RETSCH са идеално пригодени за предварително раздробяване на строителни материали, руди, гранит, оксидна керамика, кварц, шлака, силиций, въглища, волфрамови сплави, циментов клинкер и др.
To find the best solution for your sample preparation task, visit our application database.
Челюстна трошачка BB 200 Принцип на работа
Челюстната трошачка BB 200 е здрав и мощен инструмент за разтрошаване. Захранващият материал преминава през бункера и влиза в смилащата камера. Намаляването на размера се извършва в зона с клинивидна форма между неподвижната и движеща се челюст, посредством ексцентрично движещ се вал.
Чрез елиптични движения се разтрошава пробата, която посредсвтом гравитацията попада надолу. Когато пробата стане по-малка от разстоянието между челюстите тя пада в събирателния колектор. Непрекъснатата настройка на разстоянието между челюстите посредством скала, осигурява оптимално и точно намаляване на размер.
Челюстна трошачка BB 200 Technical Data
| Приложения | едро смилане и предварително намаляване на размерите |
|---|---|
| Област на приложение | Химия / пластмаси, строителни материали / електроника, околна среда / рециклиране, геология / металургията, стъкло / керамика |
| Материали | средно твърд, твърд, крехък, жилав |
| Принцип на смилане | налягане |
| Максимален размер на захранващият продукт | 90 мм |
| Големина след смилане* | 2 мм |
| Производителност* | 300 кг/ч |
| Материал на смилащите части | манганова стомана, неръждаема стомана, волфрамов карбид, стомана 1.1750 (при проби с изискване на неналичие на тежки метали) |
| Разстояние между челюстите | 90 x 90 мм |
| Настройване на разстоянието | 0 - 30 мм |
| Изобразяване на разстоянието | скала |
| Зануляване разстоянието между челюстите | да |
| Отваряне на бункера | да |
| Прахоуловител | да |
| Плъзгащ лагер без нужда от поддръжка и смазка | да |
| Версия за ползване при поточна линия | опция |
| Капацитет на колектора | 5 л |
| Задвижване | еднофазен мотор / трифазен мотор |
| Мощност на двигателя | 1,5 кВт |
| Данни за електрозахранването | различни напрежения |
| Захранване | еднофазен / трифазен |
| Защита | IP 54 |
| Размери затворена | 450 x 1160 x 900 мм |
| Нетно тегло | ~ 300 кг |
| Стандарти | CE |
Челюстна трошачка BB 200 Изтегляне

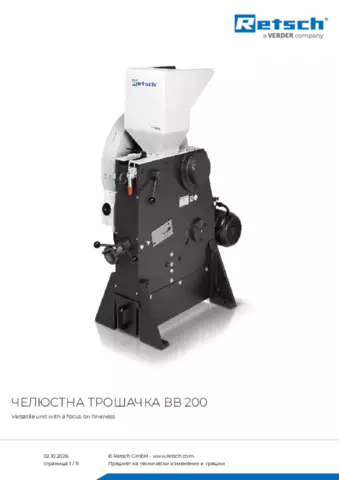

Продуктов лист BB 200
