Çeneli kırıcı BB 200, saatte 300 kg'a kadar işleme kapasitesi için tasarlanmış, birçok tipik kırma işlemi için uygun bir zemin tipi modeldir. 90 mm'ye kadar besleme boyutlarını kabul eder. Aralık genişliği 0-30 mm arasında kademesiz olarak ayarlanabilir.
Numune malzemesine bağlı olarak, 2 mm'ye kadar partikül boyutları elde edilebilir ve bu da 45'lik bir kırma oranına yol açar. Çok yönlü kullanımı, tek adımda sürekli ön ve ince kırma veya proses hattı versiyonlarını içerir.
RETSCH çeneli kırıcı serisi 8 farklı boyutta mevcuttur. Verim ve nihai incelik, kırıcı tipine, seçilen aralık genişliğine ve numune malzemenin kırılma özelliklerine bağlıdır.
Sağlam tasarım, kolay kullanım ve temizlik, RETSCH çeneli kırıcı modellerinin özellikleridir. Küçük miktarlardaki numuneler partiler halinde işlenir; daha büyük miktarlar için kırıcılar sürekli olarak çalıştırılabilir.
Sağlam ve Çok Yönlü
- Mükemmel ezme performansı
- Kirlenmeden arındırılmış öğütme için geniş malzeme yelpazesi.
- Sıfır noktalı ayarlamalı aşınma telafisi
- Sürekli boşluk genişliği ayarı
- Kolay temizlenebilir kırma haznesi
- Sürekli öğütme için uygundur.
- Toz emme bağlantı parçası
Çeneli kırıcı BB 200 Detaylarda üstünlük
Sağlam tasarım, kolay kullanım ve temizlik, BB 200 çeneli kırıcının özellikleridir. 5 litreye kadar küçük numune miktarları için BB 200 parti halinde kullanılabilir; daha büyük miktarlar için sürekli olarak çalıştırılabilir.
Kırılan numune, çıkarılabilir bir toplayıcıda toplanır. Daha büyük miktarlar veya sürekli kırma işlemleri için, numune toplayıcı, müşteriye özel çözümlerle (örneğin bir bantlı konveyör) değiştirilebilir.
Mil ayarına entegre edilmiş bir Belleville yaylı rondela, ek aşırı yük koruması sağlar. Kırma kolunu hareket ettiren eksantrik mil, V kayışları aracılığıyla sağlam bir fren motoru tarafından tahrik edilir. En büyük kayış kasnağı aynı zamanda düzgün ve sorunsuz çalışma sağlamak için volan görevi görür. BB 200 çeneli kırıcı, bakım ve yağlama gerektirmeyen kayar yataklara sahiptir.
Çeneli kırıcı BB 200 Sıfır noktası ayarlaması ile aşınma telafisi
Malzemeye ve işleme kapasitesine bağlı olarak, er ya da geç kırıcı çenelerde aşınma belirtileri görülmeye başlanacaktır. Bu, ayarlanan kırıcı çene mesafesinin veya kırma aralığının zamanla artacağı anlamına gelir. Tekrarlanabilir kırma sonuçları elde edebilmek için bu aşınmanın telafi edilmesi gerekir.
RETSCH çeneli kırıcılar, kırıcı çene aşınmasının telafi edilmesine olanak tanıyan sürekli olarak ayarlanabilir. Bu, kırıcı çenelerin temas ettiği duyulana kadar motor çalışırken aralık genişliği ayarının yavaşça değiştirilmesiyle yapılır. Böylece elde edilen yeni sıfır noktası, ölçek yeniden ayarlanarak kaydedilir.
Çeneli kırıcı BB 200 Kullanıcı kolaylığı ve maksimum güvenlik bir arada.
RETSCH çeneli kırıcılarında güvenlik en öncelikli konudur. Sıçrama korumalı besleme haznesine elle erişilemez. Güvenlik şalteri ve fren motoru, ünitenin yanlış açılması veya çalıştırılması durumunda anında durmayı sağlar.
Kırma haznesinin kolay temizliği için menteşeli hazne birkaç basit adımda çıkarılabilir. Çeneli kırıcılar çok düzgün ve sessiz çalışır ve neredeyse bakım gerektirmez.
Güvenli ve verimli kırma işlemleri için Çeneli kırıcı için aksesuarlar
BB 200
Kırma çeneleri ve aşınma plakaları, numuneye ve yapılacak analize bağlı olarak seçilebilecek beş farklı malzemeden üretilmiştir:
- Manganez çelik
- Paslanmaz çelik
- Tungsten karbür
- Ağır metal içermeyen öğütme için çelik
Çeneli kırıcı BB 200 Özel gereksinimler için çeneli kırıcılar
Standart modelin yanı sıra, BB 200 çeneli kırıcı, belirli uygulama gereksinimlerine uyarlanmış özel versiyonlarda da mevcuttur.
Ağır metal içermeyen kırma
Tüm çeneli kırıcılar, ağır metal içermeyen bir versiyonda da mevcuttur . BB 200 ayrıca yarı iletken malzemelerin kırılmasına uygun özel bir versiyonda da temin edilebilir. Bu, besleme haznesinin ve kabın plastik kaplamasının yanı sıra tungsten karbürden yapılmış kırıcı çeneler ve aşınma plakalarını içerir.
Böylece, numune hiçbir noktada metal malzemelerle temas etmez ve öğütme aletlerinin aşınması numune malzemesinin saflığını bozmaz.
Sürekli ön ve ince öğütme
Büyük miktarlarda kaba malzemenin analitik inceliğe kadar hızlı ve sürekli öğütülmesi için, çeneli kırıcı BB 200 ve RETSCH Diskli öğütücü DM 200 kombinasyonu mükemmel bir çözümdür.
Kırıcı, disk değirmeninin üzerine bir çerçeve üzerine monte edilir ve her iki alet bir oluk ile birbirine bağlanır. Bu yapı ile, 90 mm'ye kadar besleme boyutuna sahip numuneler tek bir adımda 100 mikrona kadar öğütülebilir.
Proses hattı versiyonu
BB 200 çeneli kırıcı, üretim sürecinde kalite kontrolü gibi amaçlarla sürekli boyut küçültme için uygun bir versiyonda da mevcuttur. Bu amaçlar için besleme hunisi ve motor koruma şalteri olmadan tedarik edilir. Üç fazlı AC motorun voltajı müşteri gereksinimlerine göre seçilir.
Çeneli kırıcı BB 200 Tipik Örnek Malzemeler
RETSCH'in güçlü çeneli kırıcıları, inşaat malzemeleri, cevherler, granit, oksit seramikler, kuvars, cüruf, silikon, kömür, tungsten alaşımları, çimento klinkeri vb. malzemelerin ön kırma işlemleri için idealdir.
Örnek hazırlama göreviniz için en iyi çözümü bulmak için uygulama veri tabanımızı ziyaret ediniz
Çeneli kırıcı BB 200 Fonksiyon prensibi
BB 200, sağlam ve güçlü bir kırıcıdır.Beslenen malzeme,huni şeklindeki yerden geçerek,kırılacak hazneye ulaşır. Boyut küçültme, sabit çene ve eksantrik mil etrafında hareket eden bir çene arasında gerçekleşir.
Eliptik hareket sonrası,yerçekimi etkisi ile düşen numune kırılmaya başlar,kısa süre içinde altındaki toplama kabında birikmeye başlar. Çene mesafesi ayarı,işlem süresince yapılarak en uygun numune boyutuna ulaşılabilir.
Çeneli kırıcı BB 200 Teknik Veri
| Uygulamalar | kaba ve ön öğütme |
|---|---|
| Uygulama alanı | kimya / plastik, inşaat malzemesi ... |
| Besleme malzemesi | sert, kırılgan, orta sert, sert |
| Boyut küçültme prensibi | basınç |
| Malzeme giriş büyüklüğü | 90 mm |
| Çıkış büyüklüğü | 2 mm |
| Çıktı* | 300 kg/saat |
| Öğütücü elemanların malzemesi | mangan çeliği, paslanmaz çelik, tungsten ... |
| Çene genişliği | 90 x 90 mm |
| Çene aralığı genişliği ayarı | 0 - 30 mm |
| Çene aralığı genişliği göstergesi | skala |
| Sıfır noktası ayarı | evet |
| Askılı besleme hunisi | evet |
| Toz çekme ünitesi | evet |
| Bakım ve yağlama gerektirmeyen kayar yatak | evet |
| Üretim hattı versiyonu | opsiyonel |
| Kollektör kapasitesi | 5 l |
| Tahrik | 1-faz motor / 3-faz motor |
| Motor gücü | 1,5 kW |
| Elektriksel veriler | farklı voltajlar |
| Güç bağlantısı | 1-faz / 3-faz |
| Koruma kodu | IP 54 |
| G x Y x D kapalı | 450 x 1160 x 900 mm |
| Net ağırlık | ~ 300 kg |
| Standartlar | CE |
Çeneli kırıcı BB 200 Dosya İndirme

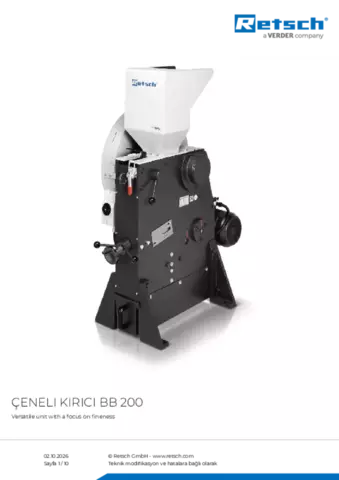

Ürün veri sayfası BB 200
