Concasor cu falci BB 200 este un model cu podea conceput pentru un debit de până la 300 kg/h, potrivit pentru multe sarcini tipice de concasare. Acceptă dimensiuni de alimentare de până la 90 mm. Lățimea golului poate fi setată fără trepte de la 0 la 30 mm.
În funcție de materialul eșantionului, se pot obține dimensiuni ale particulelor de până la 2 mm, rezultând un raport de concasare de 45. Utilizarea sa versatilă include pre-concasare continuă și concasare fină într-o singură etapă sau versiuni de linie de proces.
Seria de concasoare cu fălci RETSCH este disponibilă în 8 dimensiuni diferite. Randamentul și finețea finală depind de tipul de concasor, de lățimea selectată a spațiului și de proprietățile de rupere ale materialului eșantion.
Designul robust, manipularea și curățarea simple sunt caracteristicile modelelor de concasoare cu fălci RETSCH. Cantități mici de probă sunt procesate în loturi; pentru cantități mai mari, concasoarele pot funcționa continuu.
Robust și versatil
- Performanță excelentă de concasare
- Gamă variată de materiale pentru măcinare fără contaminare
- Compensarea uzurii prin reglarea punctului zero
- Setarea continuă a lățimii spațiului
- Cameră de concasare ușor de curățat
- Potrivit pentru măcinare continuă
- Racord pentru aspirarea prafului
Concasor cu fălci BB 200 Superioritate în detalii
Designul robust, manipularea și curățarea simple sunt caracteristicile concasorului cu fălci BB 200. Pentru cantități mici de probe, de până la 5 l, BB 200 poate fi utilizat în loturi; pentru cantități mai mari, poate fi operat continuu.
Proba zdrobită este colectată într-un colector detașabil. Pentru cantități mai mari sau operațiuni continue de concasare, colectorul de probe poate fi înlocuit cu soluții specifice clientului (de exemplu, un transportor cu bandă).
O șaibă elastică Belleville integrată în reglajul axului oferă o protecție suplimentară la suprasarcină. Axul excentric care mișcă brațul de concasare este acționat de un motor robust cu frână prin intermediul unor curele trapezoidale. Cea mai mare fulie a curelei acționează și ca volantă pentru a asigura o funcționare uniformă și lină. Concasorul cu fălci BB 200 dispune de rulmenți cu alunecare care nu necesită întreținere și lubrifiere.
Concasor cu fălci BB 200 Compensarea uzurii prin reglarea punctului zero
În funcție de material și de randament, mai devreme sau mai târziu, fălcile de rupere vor începe să prezinte semne de uzură. Aceasta înseamnă că distanța setată a fălcilor de rupere sau spațiul dintre fălci va crește în timp. Pentru a putea obține în continuare rezultate de concasare reproductibile, această uzură trebuie compensată.
Concasoarele cu fălci RETSCH pot fi reglate continuu, permițând compensarea uzurii fălcilor de rupere. Acest lucru se face prin modificarea lentă a setării lățimii spațiului dintre fălci cu motorul în funcțiune, până când se aude că fălcile de rupere intră în contact. Noul punct zero astfel obținut este salvat prin reajustarea scalei.
Concasor cu fălci BB 200 Confort pentru utilizator combinat cu siguranță maximă
Siguranța este o prioritate absolută la concasoarele cu fălci RETSCH. Buncărul de alimentare cu protecție împotriva stropirii nu poate fi accesat manual. Un comutator de siguranță și motorul cu frână asigură o oprire imediată dacă unitatea este deschisă sau pornită incorect.
Pentru curățarea ușoară a camerei de concasare, buncărul rabatabil poate fi demontat în câțiva pași simpli. Concasoarele cu fălci funcționează foarte lin și silențios și practic nu necesită întreținere.
Pentru procese de măcinare sigure și eficiente Accesorii pentru concasorul cu fălci
BB 200
Fălcile și placuțele de uzură sunt disponibile în 5 materiale diferite și pot fi selectate în funcție de caracteristicile probei și de analizele efectuate ulterior măcinării:
- oţel mangan
- oţel inoxidabil
- carbura de wolfram
- steel for heavy-metal free grinding
Concasor cu fălci BB 200 Concasoare cu fălci pentru cerințe speciale
Pe lângă modelul standard, concasorul cu fălci BB 200 este disponibil și în versiuni speciale adaptate cerințelor specifice ale aplicației.
Concasare fără metale grele
Toate concasoarele cu fălci sunt disponibile într-o versiune fără metale grele . BB 200 poate fi furnizat și într-o versiune specială potrivită pentru concasarea materialelor semiconductoare. Aceasta include căptușeala din plastic a buncărului de alimentare și a recipientului, precum și fălci de rupere și plăci de uzură din carbură de tungsten.
Astfel, proba nu intră în contact cu materiale metalice în niciun punct și nicio abraziune a sculelor de șlefuire nu afectează puritatea materialului probei.
Pre- și măcinare fină continuă
Pentru măcinarea rapidă și continuă a unor cantități mari de material grosier până la finețe analitică, combinația dintre concasorul cu fălci BB 200 și Moară cu discuri RETSCH DM 200 este soluția perfectă.
Concasorul este montat deasupra morii cu disc pe un cadru, iar ambele instrumente sunt conectate printr-un jgheab. Cu această construcție, probele cu o dimensiune de alimentare de până la 90 mm pot fi măcinate până la 100 microni într-o singură etapă.
Versiune pentru linia de procesare
Concasorul cu fălci BB 200 este disponibil și într-o versiune potrivită pentru reducerea continuă a dimensiunii în funcționare online, de exemplu pentru controlul calității în timpul procesului de producție. În aceste scopuri, este furnizat fără buncăr de alimentare și întrerupător de protecție a motorului. Tensiunea motorului de curent alternativ trifazat este selectată în conformitate cu cerințele clientului.
Concasor cu fălci BB 200 Probe Tipice
Concasoarele puternice RETSCH sunt ideale pentru măcinarea primară a materialelor de construcții, a minereurilor, granitului, ceramicii de oxid, cuarțului, zgurii, siliciului, cărbunelui, aliajelor de tungsten, clincherului de ciment, etc.
Pentru a găsi cea mai bună soluție de măcinare accesați baza noastră de date
Concasor cu fălci BB 200 Principiu de funcţionare
Concasorul cu fălci BB 200 este un concasor robust și puternic, cu alimentare forțată. Materialul alimentat trece prin buncărul de alimentare fără recul și intră în camera de zdrobire. Reducerea dimensiunilor are loc în zona trapezoidală intre falca fixa de cea acționata printr-un excentric.
Mișcarea eliptică zdrobește proba care apoi cade sub forța gravitației. Îndată ce proba este mai mică decât dimensiunea spațiului de evacuare, cade într-un vas colector detașabil. Dimensiune spatiului de evacuare poate fi ajustata continuu, ceea ce conduce la o reducere optima a probei.
Concasor cu fălci BB 200 Date tehnice
| Aplicaţii | concasare grosieră |
|---|---|
| Domenii in care se utilizeaza | chimie/plastic, materiale construcții, inginerie/electronică, mediu/reciclare, geologie/metalurgie, sticlă/ceramică |
| Material probă | duritate medie/mare, casant |
| Principiul de reducere a dimensiunii | prin aplicarea unei presiuni asupra probei |
| Dimens. max. probă* | 90 mm |
| Finețe finală* | 2 mm |
| Puterea produsă* | 300 kg/h |
| Material de constructie a elementelor de macinare | oțel mangan, inox,carbura de wolfram, oțel 1.1750 (pentru concasare fara contaminare cu metale grele) |
| Dimensiuni fălci | 90 x 90 mm |
| Setarea distantei dintre fălci | 0-30 mm |
| Afișajul distantei dintre fălci | scală |
| Compensare uzura cu punct 0 | da |
| Buncăr de alimentare | da |
| Etans la praf | da |
| Maintenance- and lubricant-free sliding bearing | da |
| Varianta constructiva pentru procese in linie | opțional |
| Capacitate colector | 5 litri |
| Antrenare | motor monofazic / motor trifazic |
| Putere motor | 1,5 kW |
| Alimentare electrica | 230 V, 50 Hz |
| Conectare sursă de alimentare | monofazic / trifazic |
| Grad de protecție | IP 54 |
| W x H x D (închis) | 450 x 1160 x 900 mm |
| Masa netă | ~ 300 kg |
| Standard | CE |
Concasor cu fălci BB 200 Descărcări

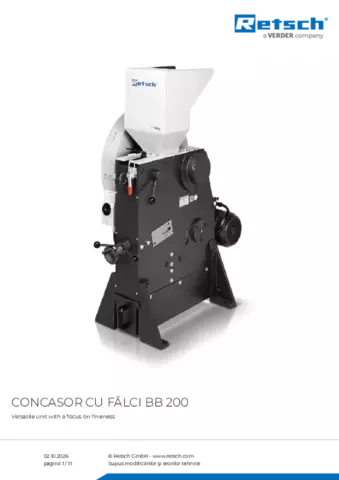

Fișă de produs BB 200
