La trituradora de mandíbulas BB 200 es la unidad vertical diseñado para un rendimiento de hasta 300 kg/h, apta para muchas tareas típicas de trituración. Acepta granulometrías iniciales de hasta 90 mm. La anchura de la abertura puede ajustarse continuamente de 0 a 30 mm.
Dependiendo del material de la muestra, se pueden obtener granulometrías finales de hasta 2 mm, lo que supone una relación de trituración del 45. Su uso versátil incluye la trituración primaria y fina en una sola operación o versiones para el montaje en líneas de producción.
Éstas se ofrecen en 8 modelos. Su rendimiento y la granulometría final alcanzada varían en función del modelo,de la abertura de salida ajustada y de las propiedades de fractura del material.
Construcción robusta, fácil uso y fácil limpieza son algunas de las prestaciones de las trituradoras RETSCH. Estas máquinas pueden trabajar en régimen de operación por lotes con pequeñas cantidades de muestra, o bien con grandes cantidades en régimen de operación continuo.
Robusta y versátil
- Alto grado de trituración
- Amplia selección de materiales que permite la preparación de muestras para cualquier tipo de análisis
- Compensación del desgaste por ajuste del punto cero
- Ajuste continuo de la abertura de salida
- Fácil limpieza de la cámara de trituración
- Trituración continua posible
- Conexión para aspiradora
Trituradora de mandíbulas BB 200 Superioridad en todos los detalles
Construcción robusta, fácil uso y fácil limpieza son algunas de las prestaciones de la trituradora BB 200. Esta máquina puede trabajar en régimen de operación por lotes con pequeñas cantidades de muestra hasta 5 L, o bien con grandes cantidades en régimen de operación continuo.
El material triturado es recogido en un recipiente de quita y pon. Si se desea trabajar con grandes volúmenes de material y libre descarga, la trituradora puede usarse en régimen de operación continuo y sin recipiente colector.
Como protección contra sobrecargas, el husillo regulador de la abertura de salida lleva un juego de resortes de disco integrado. El eje excéntrico que mueve el brazo triturador es accionado por las correas trapezoidales del robusto motor con freno. La mayor de las poleas actúa al mismo tiempo de rueda volante asegurando un funcionamiento uniforme y potente de la trituradora de mandíbulas. La trituradora de mandíbulas BB 200 incorpora cojinetes de deslizamiento que no requieren mantenimiento ni lubricación.
Trituradora de mandíbulas BB 200 Compensación del desgaste por ajuste del punto cero
Dependiendo del tipo de material y del esfuerzo realizado, las mandíbulas presentarán tarde o temprano señales de desgaste. Con el tiempo, la distancia ajustada entre las mandíbulas o abertura de salida se va haciendo cada vez mayor. Dicho desgaste debe ser compensado si se desean obtener resultados de trituración reproducibles.
Las trituradoras de mandíbulas RETSCH pueden ajustarse de forma continua compensando así el desgaste de las mandíbulas. El ajuste de la abertura de salida se realiza lentamente con la trituradora encendida hasta oír que las mandíbulas se toquen: éste es el nuevo punto cero. Para fijarlo se desplaza el cero de la escala.
Trituradora de mandíbulas BB 200 Gran ergonomía y gran seguridad operacional
En RETSCH le damos gran importancia a la seguridad de nuestras trituradoras de mandíbulas. Sus tolvas de alimentación pueden manipularse sin ningún peligro e impiden que el material rebote. Un interruptor de seguridad y un motor autofrenante garantizan el paro inmediato si son abiertas durante la operación o se han puesto en marcha incorrectamente.
Para facilitar la limpieza de la cámara de trituración, las tolvas son abatibles y pueden desmontarse en un dos por tres. Las trituradoras de mandíbulas tienen una marcha muy suave y silenciosa, y prácticamente no necesitan mantenimiento.
Para procesos de trituración efectivos y seguros Accesorios para la trituradora de mandíbulas BB 200
Las mandíbulas y las chapas antidesgaste están disponibles en 5 materiales diferentes, de los cuales el material adecuado se escogerá según el tipo de material alimentado y el análisis a realizar después dela trituración:
- acero al manganeso
- acero inoxidable
- carburo de tungsteno
- acero para molienda libre de metales pesados
Trituradora de mandíbulas BB 200 Trituradoras para aplicaciones especiales
Además de los modelos estándares, las trituradoras de mandíbulas RETSCH se ofrecen en otras versiones diseñadas para aplicaciones especiales.
Trituración libre de metales pesados
Todas las trituradoras de mandíbulas se ofrecen también en una versión libre de metales pesados. La BB 200 se ofrece además en una versión especial para la trituración de materiales semiconductores. En esta versión la tolva y el recipiente colector están revestidos de plástico, y las mandíbulas y chapas antidesgaste son de carburo de tungsteno.
De esta manera se garantiza que la muestra no entre en contacto con materiales metálicos y no se producen abrasiones indeseadas de las herramientas de molienda que puedan afectar la pureza de la muestra
Trituración primaria y fina en una sola operación
Cuando se desean triturar de forma rápida y continua grandes volúmenes de muestra a granulometrías de grado analítico, la combinación del molino de discos DM 200 con la trituradora de mandíbulas BB 200 se ofrece como solución ideal.
La trituradora va montada en un bastidor sobre el molino, y está conectada a éste mediante un canalón. Esta construcción permite reducir muestras con una granulometría inicial de hasta 90 mm a granulometrías de hasta 100 micrómetros en una sola operación.
Modelo para el montaje en líneas de producción
La trituradora de mandíbulas BB 200 también se ofrece en una versión apropiada para el montaje en líneas de producción y la operación en modo continuo, por ejemplo para el control de calidad durante la producción. Estas versiones se suministran sin tolva y sin guardamotor. El motor trifásico se puede suministrar con diferentes tensiones, según las especificaciones del cliente.
Trituradora de mandíbulas BB 200 Muestras Típicas
Las potentes trituradoras de mandíbulas RETSCH son ideales para la trituración gruesa y primaria de, por ejemplo, materiales de construcción, minerales, granito, cerámica de óxido, cuarzo, escoria, silicio, hulla, aleaciones de tungsteno, clinker de cemento y mucho más.
Visite nuestra base de datos de aplicaciones para encontrar la mejor solución para su aplicación.
Trituradora de mandíbulas BB 200 Principio de funcionamiento
La trituradora BB 200 es una trituradora de palanca única robusta y potente. El material alimentado pasa por la tolva "antirebote" cerrada cayendo en la cámara de trituración, la cual tiene forma cuneiforme, donde es triturado entre el brazo fijo y el brazo triturador movido por un eje excéntrico. El material es machacado por el movimiento elíptico del eje y desplazado hacia el fondo.
Apenas éste alcanza un tamaño menor al de la abertura de salida, cae en un recipiente colector de quita y pon. La prestación de ajuste continuo de la abertura de salida con indicación analógica de la misma garantiza un ajuste óptimo según el material alimentado y la granulometría final deseada.
Trituradora de mandíbulas BB 200 Datos técnicos
| Aplicaciones | trituración previa y gruesa |
|---|---|
| Campos de aplicación | química / plásticos, materiales de construcción, ingeniería / electrónica, medio ambiente / reciclaje, geología / metalurgia, vidrio / cerámica |
| Tipo de material | medio-duro, duro, frágil, duro |
| Principio de molienda | Presión ejercida en la muestra |
| Granulometría inicial* | 90 mm |
| Granulometría final* | 2 mm |
| Rendimiento* | 300 kg/h |
| Material de las herramientas de molienda | Acero al manganeso, acero inoxidable, carburo de tungsteno, acero 1.1750 (para Lijado sin metales pesados) |
| Abertura de boca | 90 x 90 mm |
| Ajuste abertura de salida | 0-30 mm |
| Indicador de la abertura de salida | Báscula |
| Ajuste del cero | Sí |
| Tolva abatible | Sí |
| Conexión de aspiradora | Sí |
| Cojinete deslizante libre de mantenimiento y lubricación | Sí |
| Suministrable como versión para montaje | Opcional |
| Recipiente colector | 5 l |
| Motor | motor monofásico / motor trifásico |
| Potencia motriz | 1,5 kW |
| Conexión eléctrica | voltajes diferentes |
| Alimentación de red | monofásico / trifásico |
| Tipo de protección | IP 54 |
| A x H x F cerrado | 450 x 1160 x 900 mm |
| Peso neto | ~ 300 kg |
| Normas | CE |
Trituradora de mandíbulas BB 200 Descargas
Catálogo general

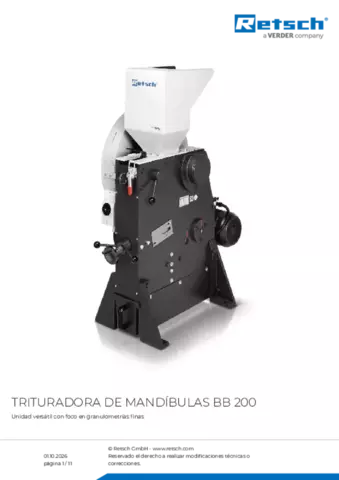

Hoja de datos del producto BB 200
Resumen de productos
