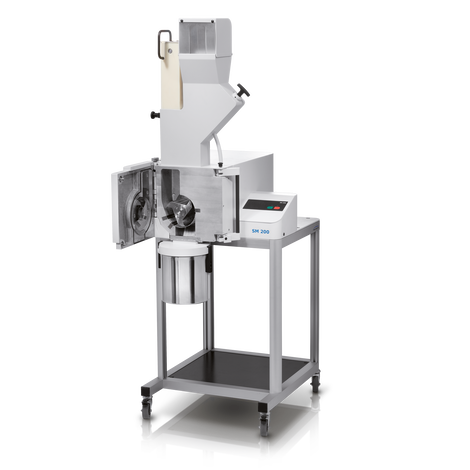

A vágómalmok puha, közepesen kemény, kemény, rugalmas, szálas és heterogén termékkeverékek őrlésére alkalmasak. A RETSCH vágómalmok csoportján belül az SM 200 az univerzális standard modell, amely az alkalmazások széles körét lefedi.
Egy erős, 2,2 kW-os motorral van felszerelve, és 1.500 fordulat/perc rotorfordulatszámmal működik. Az opcionális ciklon-szívó-kombinációval együtt az SM 200 alkalmas könnyű vagy hőérzékeny mintaanyagok őrlésére is. A keresztszennyeződések elkerülése érdekében nehézfémmentes változat is rendelkezésre áll.
Termékvideó
Univerzális alkalmazásokhoz
- Adagolási méret <60 x 80 mm
- Meghatározott végső finomság a 0,25 - 20 mm-es nyílásméretű alsó szitáknak köszönhetően
- Optimális vágási hatás a kettős működésű vágórudaknak köszönhetően
- Gyors és könnyű tisztítás a sima felületeknek, a visszahajtható tartálynak, a nyomható rotornak és a szitáknak köszönhetően.
- Működés gravitációs kivezetéssel vagy opcionálisan rendelhető ciklon egységgel lehetséges
- Tartozékok széles választéka, beleértve a különböző tartályokat, gyűjtőrendszereket, rotorokat és szitákat.
- A legmagasabb szintű biztonsági előírások a motorfék, a központi zár, az elektronikus biztonsági ellenőrzés és a biztonsági alapkeret miatt.
SM 200 Vágó malom Felsőbbrendűség a részletekben
Az SM 100 különböző rotorokkal, tartályokkal és alsó szitákkal szerelhető fel. A malom és a tartozékok, beleértve a vágórudakat és vágólemezeket, nehézfémmentes méretcsökkentésre alkalmas változatokban is kaphatók.
Könnyű vagy hőérzékeny mintákhoz ideális
A gravitációs kivezetés helyett egy opcionálisan kapható ciklonleválasztó csatlakoztatható az SM 200-hoz. A ciklon-szívó kombináció használata előnyös például a fény- és hőérzékeny minták esetében.
- Megnövelt áteresztőképesség
- segíti a minta kiürülését az őrlőtérből
- A minta és a vágószerszámok hatékony hűtése
- A ciklon egységhez 0,25 - 0,5 - 1 - 2 - 5 és 30 literes gyűjtőedények állnak rendelkezésre.
Az SM 200 dupla hatású vágórudakkal van felszerelve, amelyek jelentősen növelik a vágási események számát és hatékonyságát. A párhuzamos szelvényű rotor például 18 vágási eseményt generál fordulatonként.
SM 200 Vágó malom Egyszerű működtetés és tisztítás
Az SM 200 kezelése rendkívül egyszerű és biztonságos. Egy biztonsági kapcsoló megakadályozza, hogy a malmot nyitott ajtóval bekapcsolják. Egy elektronikus biztonsági ellenőrzés biztosítja, hogy az ajtót nem lehet kinyitni, amikor a motor jár - a motorfék a malom kikapcsolása után a rotor azonnal leáll.

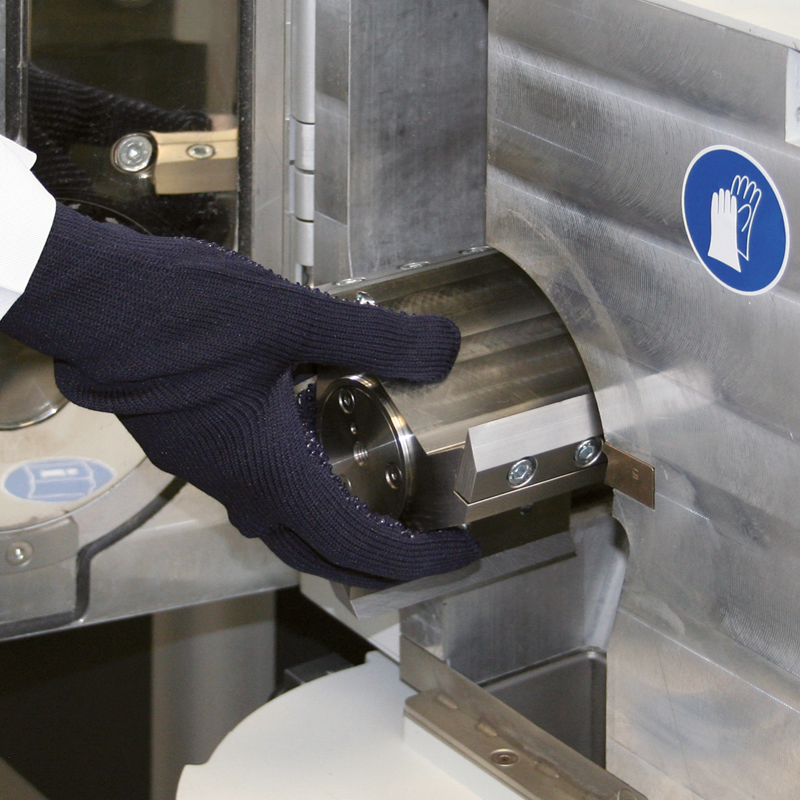

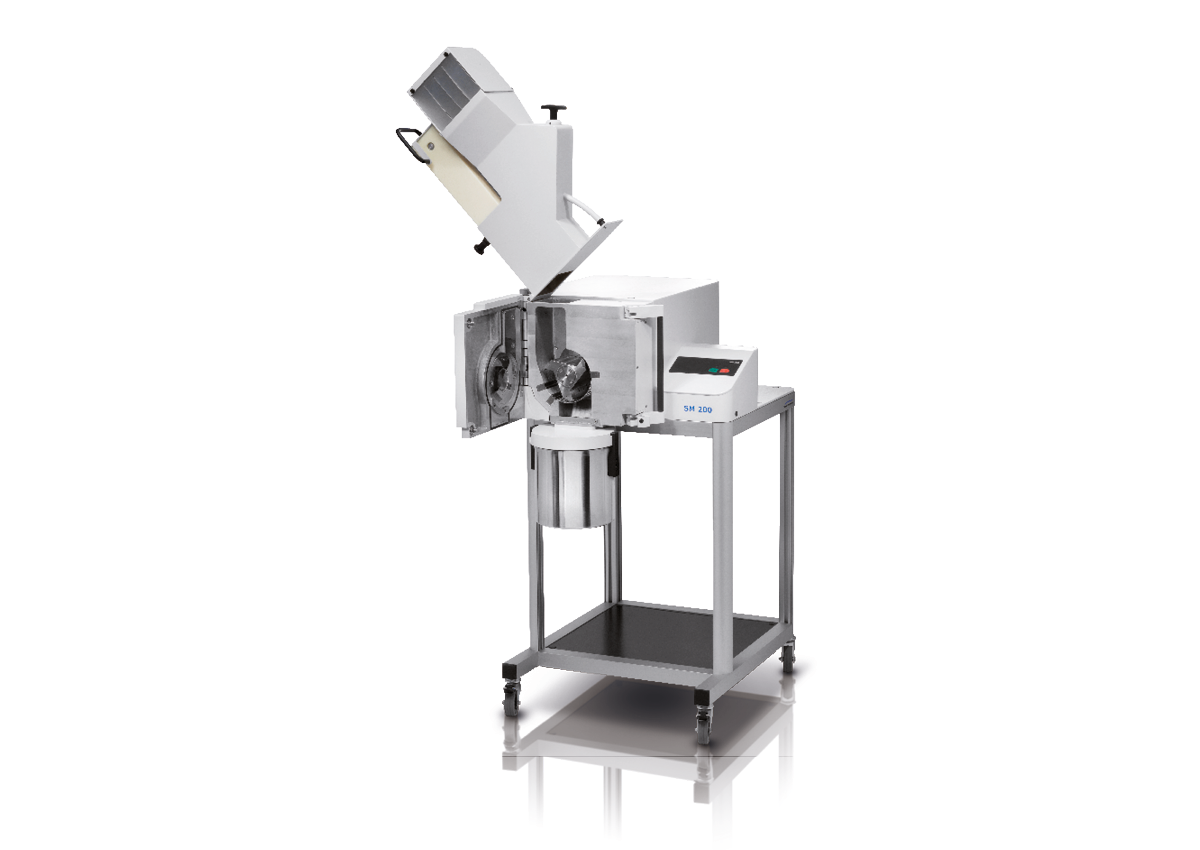

A tartály hátrahajtható, így teljes hozzáférést kapunk az őrlőkamrába, ami a sima felületekkel együtt nagyban megkönnyíti a malom tisztítását. A tolható rotor szerszám nélkül eltávolítható.
SM 200 Vágó malom Biztonságos és hatékony őrlést szolgáló tartozékok
Az SM 200 különböző rotorokkal, tartályokkal és alsó szitákkal szerelhető fel. A malom és a tartozékok, beleértve a vágórudakat és vágólemezeket, nehézfémmentes méretcsökkentésre alkalmas változatokban is kaphatók.

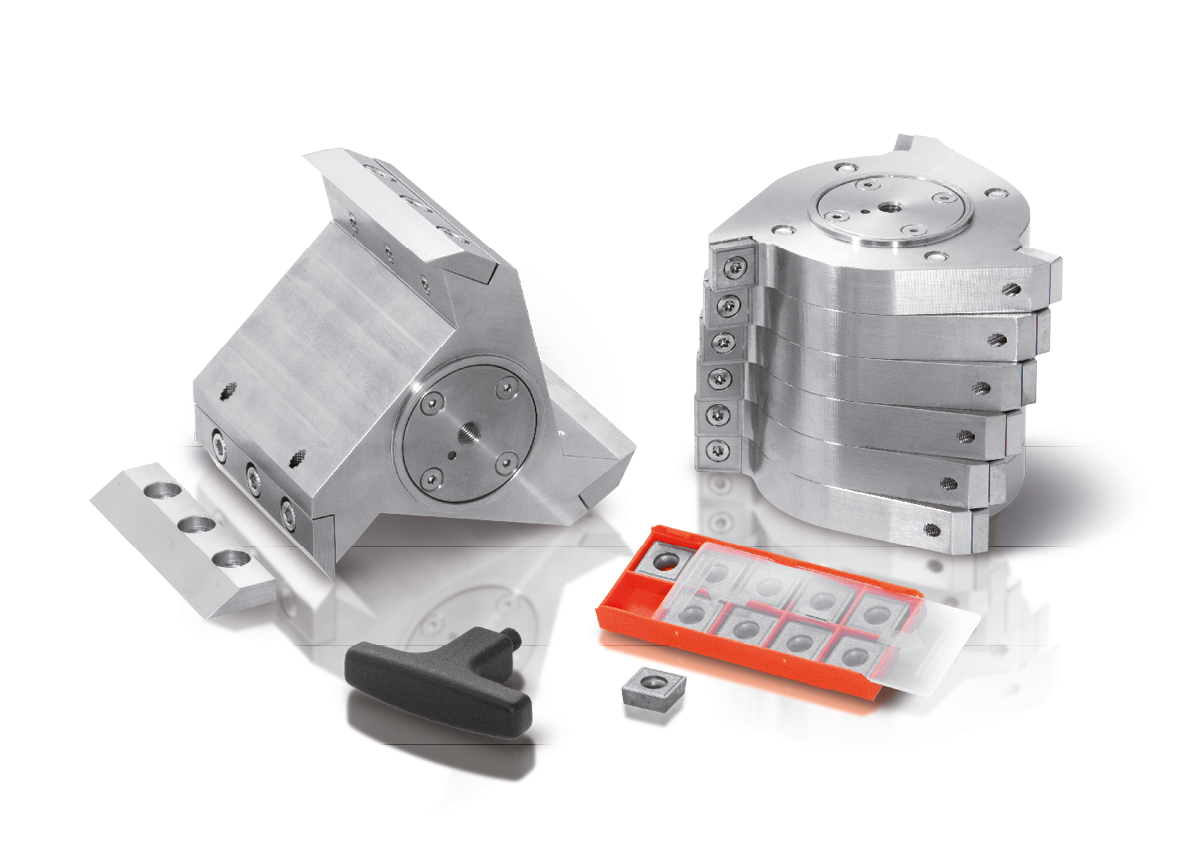

Választható rotorok
A minta tulajdonságaihoz való optimális alkalmazkodás érdekében rozsdamentes és nehézfémmentes acélból párhuzamos szekciójú rotor és 6 tárcsás rotor áll rendelkezésre.
Választható tölcsérek
Az SM 200 felszerelhető az univerzális adagolóval, amely a legtöbb mintához alkalmas, vagy a hosszú tároló tartályával, amelyet kifejezetten hosszú mintákhoz terveztek.

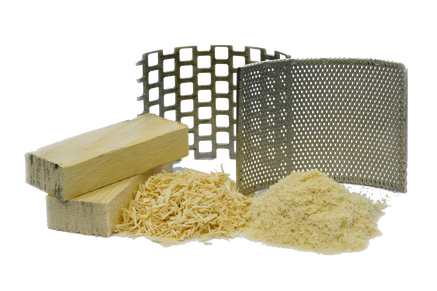

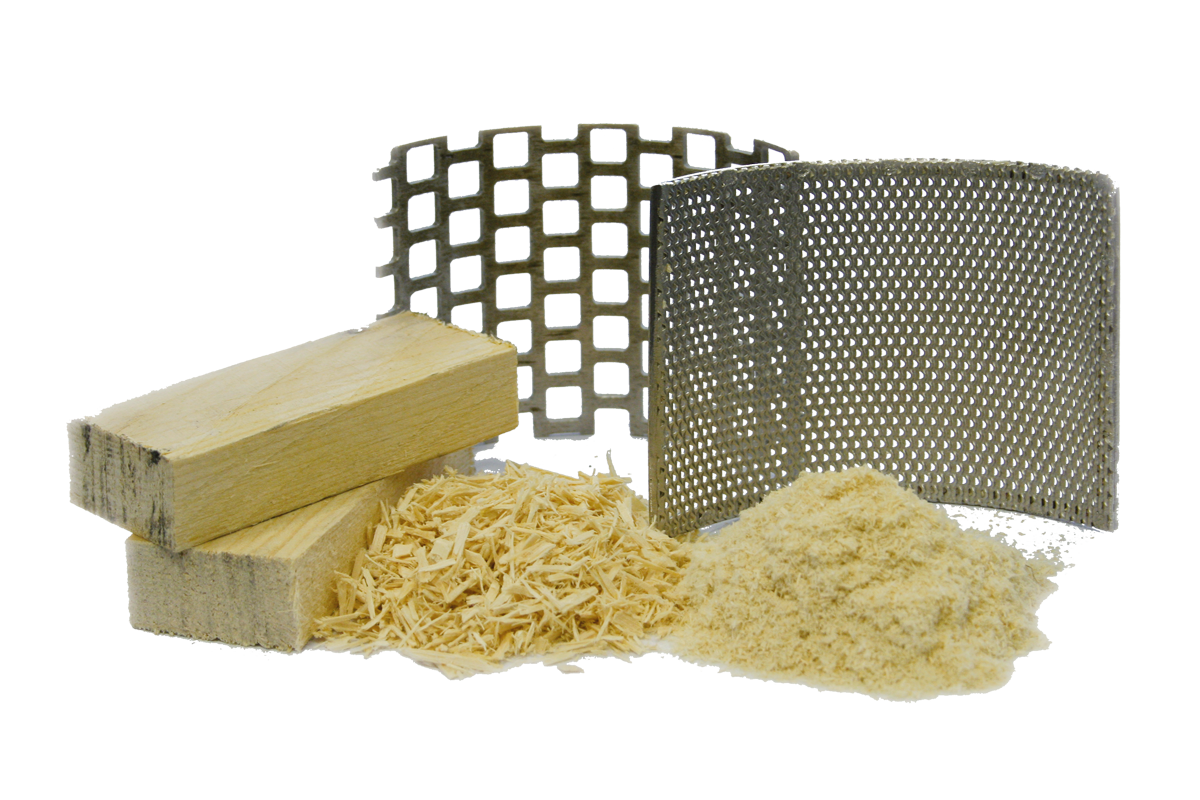

Választható szitabetétek
A trapéz vagy négyzet alakú lyukakkal ellátott alsó sziták rozsdamentes acélból vagy nehézfémmentes acélból készülnek.
SM 200 Vágó malom Tipikus mintaanyagok
RETSCH vágó malmok sokféle alkalmazásban használhatók. Tipikus minták: PET-előformák, alumíniumsalak, állateledel, csontok, vezetékek, karton, elektronikus hulladék, takarmánypellet, fóliák, élelmiszer, bőr, lignit, anyagkeverék, nem-vas fémek, fa, gyógyszeripari termékek, növényi anyagok, műanyag játékok, műanyagok, másodlagos fűtőanyagok (RDF), gyanták, gumi, fűszerek, szalma, textilszövet, hulladék, stb.
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
SM 200 Vágó malom Működési elv

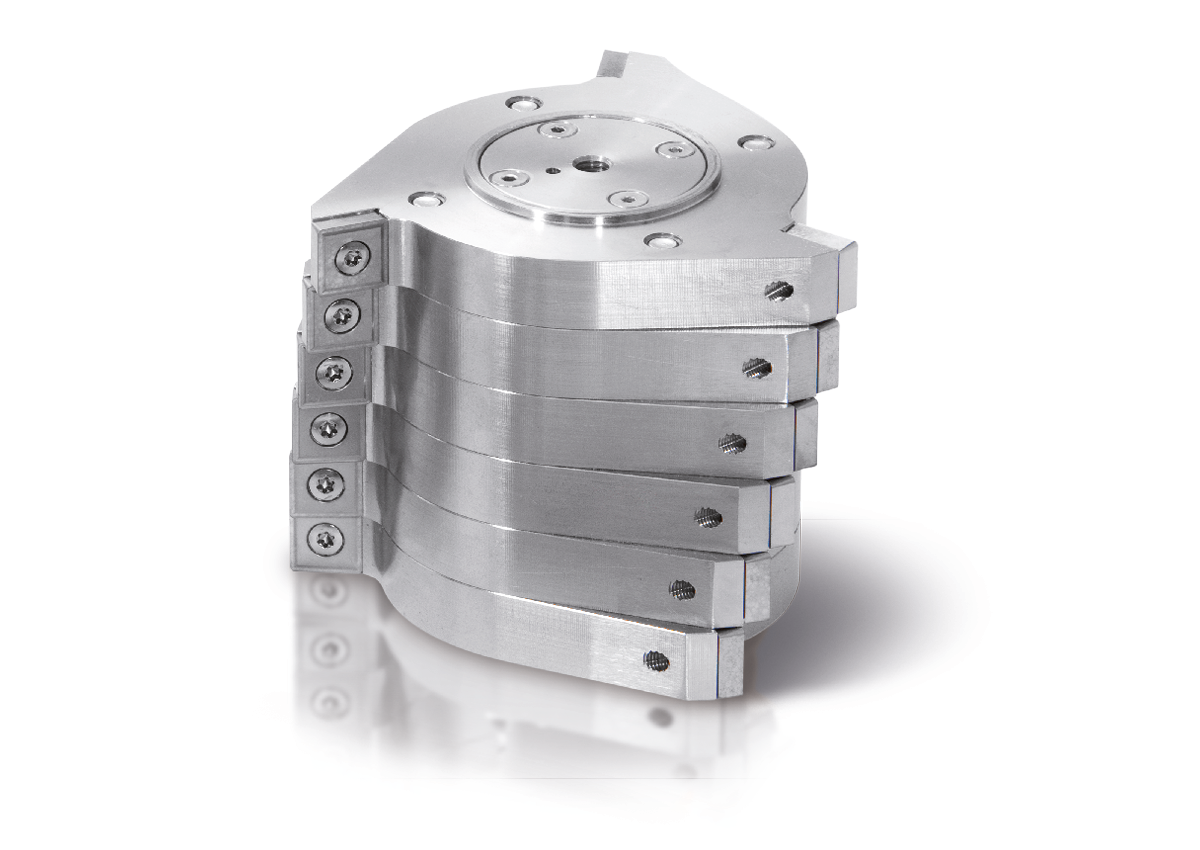

Az SM 200 vágó malomban a méretcsökkenés vágás és nyírás hatására jön létre. Az aprítandó mintát a forgó rotor elkapja, vágólapja és az őrlőház falában lévő kettős élű vágóbetétek között a minta felaprítódik. A 6-tárcsás rotorban a keményfémből készült és spirálformában elhelyezett vágólapok egymás után vágnak bele a mintába.
A párhuzamos vágású rotor kései erős vágással darabolják a mintát. A minta csak rövid időt tölt az őrlőtérben; amint a minta egy darabja a behelyezett aljszita lyukméreténél kisebbé válik, akkor kihull és a felfogóedényben gyűlik össze.
A rotor 1500 ford/perc fordulatszáma kíméletes és gyors méretcsökkentést biztosít. Az opcionális ciklonegység nemcsak hűti a mintát és a vágóeszközöket, hanem elősegíti az anyag távozását is az őrlőtérből.
SM 200 Vágó malom Műszaki adatok
| Alkalmazások | vágó aprítás |
|---|---|
| Alkalmazási terület | biológia, élelmiszeripar, gépgyártás / elektronika, gyógyászat / gyógyszergyártás, környezetvédelem / újrahasznosítás, mezőgazdaság, vegyipar / műanyagipar |
| Minta jellege | félkemény, lágy, rostos, rugalmas, szívós |
| Aprítási technika | nyírás, vágás |
| Betölthető max. méret* | 60 x 80 mm |
| Végfinomság* | 0,25 - 20 mm |
| Fordulatszám 50(60) Hz-en | 1500 min-1 |
| Rotor kerületi sebessége | 9,4 - 11,4 m/s |
| Rotorátmérő | 129,5 mm |
| Rotortípusok | párhuzamos vágású rotor / 6-tárcsás rotor |
| Adagolótölcsér típusok | standard, hosszúkás |
| Őrlőszerszámok anyaga | nehézfémmentes acél, rozsdamentes acél, wolfram-karbid |
| Szita lyukméretek | trapéz 0,25 / 0,50 / 0,75 / 1,00 / 1,50 mm |
| Gyűjtőrendszerek / térfogatok | felfogóedény térfogata 5 l / opcionálisan: 30 l mintaüvegek térfogata 0.25 / 0.5 l ciklon egységgel (0.25 l - 30 l) |
| Meghajtás | 3-fázisú villanymotor |
| Teljesítményfelvétel | 2,2 kW |
| Elektromos hálózat feszültsége | különböző feszültségértékek |
| Hálózati csatlakozás | 3-fázis |
| Motorfék | igen |
| Védelem módja | IP54 |
| Méretek (zárva) szél x mag x mély |
576 (1090 nyitva) x 1675 x 760 mm (állvánnyal és standard tölcsérrel) |
| Súly, netto | ~ 90 kg (tölcsér nélkü) |
| Szabványok | CE |
SM 200 Vágó malom Letöltések

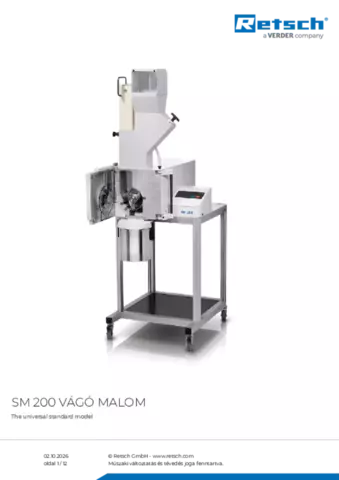

Termék adatlap SM 200
