Universell einsetzbar
- Aufgabegröße <60 x 80 mm
- Definierte Endfeinheit durch Bodensiebe mit Lochweiten 0,25 - 20 mm
- Optimierte Schneidwirkung durch Doppelschneidleisten
- Schnelle, einfache Reinigung dank klappbarem Trichter, glatten Flächen und Steckrotor
- Betrieb mit Schwerkraftauslass oder optional erhältlichem Zyklon möglich
- Umfangreiches Zubehör wie Trichter, Auffanggefäße, Rotoren und Siebe
- Hoher Sicherheitsstandard durch Motorbremse, Zentralverschluss, elektronischen Sicherheits-Check und Untergestell
Schneidmühle SM 200 Überlegenheit im Detail
Für die SM 100 stehen verschiedene Rotoren, Trichtern und Bodensieben zur Verfügung. Die Mühle und das Zubehör, einschließlich Schneidleisten und Schneidplatten, sind auch in Ausführungen für die schwermetallfreie Zerkleinerung erhältlich.
Ideal für leichte & wärmeempfindliche Proben
Anstelle des Schwerkraftauslasses lässt sich ein optional ein Zyklonabscheider an die Schneidmühle SM 200 anschließen. Die Verwendung der Zyklon-Sauger- Einheit ist z. B. für leichte und wärmeempfindliche Proben vorteilhaft.
- Erhöhter Durchsatz
- Verbesserter Probenaustrag aus dem Mahlraum
- Effektive Kühlung von Probe und Mahlwerkzeug
- Für die Zyklon-Sauger-Einheit sind Auffanggefäße mit 0,25 – 0,5 – 1 – 2 – 5 und 30 Litern erhältlich
Die SM 200 verfügt über Doppelschneidleisten, welche die Anzahl und Effektivität der Schneidereignisse deutlich erhöhen. Der Parallelschnittrotor, zum Beispiel, erzielt 18 Schnitte pro Drehung.
Schneidmühle SM 200 Komfortable Bedienung & einfache Reinigung
Die Bedienung der SM 200 ist besonders sicher und komfortabel. Ein Sicherheitsschalter verhindert, dass die Mühle bei geöffneter Tür eingeschaltet werden kann. Das Öffnen der Mühle bei laufendem Rotor ist dank eines elektronischen Sicherheitschecks unmöglich, die Motorbremse bringt den Rotor sofort nach dem Abschalten zum Stillstand.
Durch den aufklappbaren Trichter ist der Mahlraum vollständig zugänglich, was in Verbindung mit den glatten Oberflächen die Reinigung spürbar erleichtert. Der Steckrotor lässt sich mit einem Handgriff entfernen.
Schneidmühle SM 200 Zubehör für sichere und effektive Mahlprozesse
Für die SM 200 stehen verschiedene Rotoren, Trichtern und Bodensieben zur Verfügung. Die Mühle und das Zubehör, einschließlich Schneidleisten und Schneidplatten, sind auch in Ausführungen für die schwermetallfreie Zerkleinerung erhältlich.
Rotorvarianten
Ein Parallelschnittrotor und ein 6-Scheiben-Rotor aus rostfreiem oder schwermetallfreiem Stahl ermöglichen die perfekte Anpassung an die Probeneigenschaften.
Trichtervarianten
Der Universaltrichter ist für fast alle Probenarten gut geeignet. Speziell für längliche Probenstücke ist der Langguttrichter konzipiert.
Bodensiebe
Die Bodensiebe verfügen über Trapez- oder Quadratlochung und sind aus rostfreiem Stahl oder schwermetallfreiem Stahl gefertigt.
Schneidmühle SM 200 Typische Probenmaterialien
Besuchen Sie unsere Applikationsdatenbank, um die beste Lösung für Ihre Anwendung zu finden.
Schneidmühle SM 200 Funktionsprinzip
Die Schneidmühle SM 200 zerkleinert durch Schneiden und Scheren. Das Aufgabegut wird von dem Rotor erfasst und zwischen diesem und den im Gehäuse eingesetzten Doppelschneidleisten zerkleinert. Beim 6-Scheiben-Rotor arbeiten spiralförmig angeordnete Wendeschneidplatten aus Hartmetall im Folgeschnitt. Die Messer des Parallelschnitt-Rotors bewirken eine Zerkleinerung mit einem kraftvollen Schnitt. Die Verweilzeit des Gutes im Mahlraum ist kurz; sobald es feiner als die Lochweite des eingesetzten Bodensiebes ist, wird es durch den Schwerkraftauslass ausgetragen und im Auffangbehälter gesammelt. Der optionale Einsatz der Zyklon-Sauger-Kombination bewirkt neben einer guten Kühlung des Mahlgutes und der Schneidwerkzeuge zusätzlich einen besseren Austrag der Probe aus dem Mahlraum. Die Rotordrehzahlen von 1500 min-1 gewährleisten die schonende und schnelle Zerkleinerung.
Schneidmühle SM 200 Technische Daten
| Applikationen | Schneidzerkleinerung |
|---|---|
| Anwendungsbereich | Landwirtschaft, Biologie, Chemie / Kunststoffe, Ingenieurwesen / Elektronik, Umwelt / Recycling, Lebensmittel, Medizin / Pharma |
| Aufgabegut | Weich, mittelhart, zäh, elastisch, faserig |
| Zerkleinerungsprinzip | Scheren, Schneiden |
| Aufgabekorngröße* | 60 x 80 mm |
| Endfeinheit* | 0,25 - 20 mm |
| Drehzahl bei 50 Hz (60 Hz) | 1.500 min-1 |
| Rotorumfangsgeschwindigkeit | 9,4 - 11,4 m/s |
| Rotordurchmesser | 129,5 mm |
| Rotortypen | Parallelschnitt-Rotor / 6-Scheiben-Rotor |
| Trichtertypen | Standard, Langgut |
| Material der Mahlwerkzeuge | Edelstahl, Stahl zum schwermetallfreien Schleifen, Hartmetall |
| Siebgrößen | Trapezlochung 0,25 / 0,50 / 0,75 / 1,00 / 1,50 mm Quadratlochung 2,00 / 4,00 / 6,00 / 8,00 / 10,00 / 20,00 mm |
| Auffangsysteme / Inhalt | Auffangbehälter 5 l / optional: 30 l Auffangeinheit 0.25 / 0.5 l Zyklon-Sauger-Kombination (0.25 l - 30 l) |
| Antrieb | Drehstrommotor |
| Antriebsleistung | 2,2 kW |
| Elektrische Anschlusswerte | verschiedene Spannungen |
| Netzanschluss | 3-Phasen |
| Motorbremse | Ja |
| Schutzart | IP54 |
| B x H x T geschlossen | 576 (1090 geöffnet) x 1675 x 760 mm (mit Untergestell und Universaltrichter) |
| Gewicht, netto | ~ 90 kg (ohne Trichter) |
| Normen / Standards | CE |
Schneidmühle SM 200 Downloads
Die Probe - Kundenmagazin Nr. 43
Reproduzierbare Probenvorbereitung mit RETSCH-Labormühlen
Gesamtkatalog

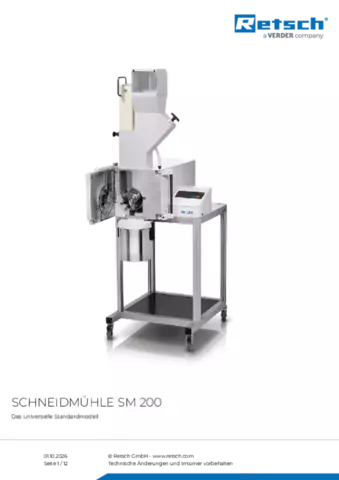

Produktdatenblatt SM 200
