Strižné mlyny sú vhodné na mletie mäkkých, stredne tvrdých, húževnatých, elastických, vláknitých a heterogénnych zmesí výrobkov. V rámci rodiny strižných fréz RETSCH je SM 200 univerzálnym štandardným modelom, ktorý pokrýva širokú škálu aplikácií.
Je vybavený výkonným motorom s výkonom 2,2 kW a pracuje pri otáčkach rotora 1 500 ot/min. V kombinácii s voliteľnou kombináciou cyklónového odsávania je SM 200 vhodný aj na mletie materiálov citlivých na svetlo alebo teplo. Aby sa zabránilo krížovej kontaminácii, je k dispozícii verzia bez ťažkých kovov.
Produktové video
Pre univerzálne použitie
- Vstupná veľkosť <60 x 80 mm
- Definovaná konečná jemnosť vďaka spodným sitám s veľkosťou otvorov od 0,25 do 20 mm
- Optimálny rezný výkon vďaka dvojčinným strižným tyčiam
- Rýchle a jednoduché čistenie vďaka hladkému povrchu, výklopnej násypke, push-fit rotoru a sitám
- Možnosť prevádzky s gravitačným výstupom alebo voliteľne dostupnou cyklónovou jednotkou
- Široký sortiment príslušenstva vrátane rôznych násypok, zberných systémov, rotorov a sít.
- Najvyššie bezpečnostné štandardy vďaka motorovej brzde, centrálnemu zamykaniu, elektronickej bezpečnostnej kontrole a bezpečnostnému základnému rámu
Strižný mlyn SM 200 Nadradenosť v detailoch
SM 100 môže byť vybavený rôznymi rotormi, násypkami a spodnými sitami. Mlyn a príslušenstvo vrátane rezných líšt a strihacích nožov sú k dispozícii aj vo verziách na zmenšovanie veľkosti bez použitia ťažkých kovov.
Ideálne pre materiály citlivé na svetlo a teplo
Namiesto gravitačného výstupu je možné k SM 200 pripojiť voliteľný cyklónový odlučovač. Použitie kombinácie cyklón-odlučovač je výhodné napríklad pri vzorkách citlivých na svetlo a teplo.
- Zvýšená priepustnosť
- Lepšie odvádza vzorka z mlecej komory
- Účinné chladenie vzorky a strižných nástrojov
- Pre cyklónovú jednotku sú k dispozícii zberné nádoby s objemom 0,25 - 0,5 - 1 - 2 - 5 a 30 litrov
SM 200 je vybavený dvojčinnými strižnými lištami, ktoré výrazne zvyšujú počet a účinnosť strihacích operácií. Napríklad rotor s paralelným rezom generuje 18 rezných udalostí na jednu otáčku.
Strižný mlyn SM 200 Ľahká obsluha a čistenie
Obsluha SM 200 je mimoriadne jednoduchá a bezpečná. Bezpečnostný spínač zabraňuje zapnutiu mlyna, keď sú dvere otvorené. Elektronická bezpečnostná kontrola zaisťuje, že dvere nemožno otvoriť, keď je motor v chode - motorová brzda spôsobí, že sa rotor po vypnutí mlyna okamžite zastaví.
Násypka sa dá odklopiť, aby sa umožnil úplný prístup do mlecej komory, čo v kombinácii s hladkým povrchom výrazne uľahčuje čistenie mlyna. Push-fit rotor sa dá vybrať bez použitia náradia.
Strižný mlyn SM 200 Príslušenstvo pre bezpečné a efektívne procesy mletia
SM 200 môže byť vybavený rôznymi rotormi, násypkami a spodnými sitami. Mlyn a príslušenstvo, vrátane rezných líšt a strihacích nožov, sú k dispozícii aj vo verziách na zmenšovanie veľkosti bez ťažkých kovov.
Typ rotora
Na optimálne prispôsobenie sa vlastnostiam vzorky je k dispozícii rotor s paralelným rezom a 6-diskový rotor z nehrdzavejúcej ocele a ocele bez obsahu ťažkých kovov.
Typ násypky
SM 200 môže byť vybavená buď univerzálnou násypkou, ktorá je vhodná pre väčšinu vzoriek, alebo násypkou pre dlhé materiály, ktorá je špeciálne navrhnutá pre dlhé vzorky.
Spodné sitá
Spodné sitá s lichobežníkovými alebo štvorcovými otvormi sú vyrobené z nehrdzavejúcej ocele alebo z ocele bez obsahu ťažkých kovov.
Strižný mlyn SM 200 Typické vzorky materiálu
Strižné mlyny RETSCH sú vhodné pre širokú škálu aplikácií. Medzi typické materiály patrí PET výlisky, hliníková troska, krmivo pre zvieratá, kosti, káble, lepenka, elektronické komponenty, kŕmne pelety, fólie, potraviny, koža, lignit, zmesi materiálov, farebné kovy, papier, farmaceutické výrobky, rastlinné materiály, plastové hračky, plasty, polyméry, druhotná paliva, živice, guma, korenie, slama, textil, odpad, drevo atď.
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
Strižný mlyn SM 200 Princíp funkcie
Princípom zmenšovania veľkosti v strižnom mlyne SM 200 je rezný a strihací účinok. Vzorka prichádza do kontaktu s rotorom a je rozomieľaná medzi lopatkami a štandardnými stacionárnymi strižnými lištami namontovanými v telese mlyna. V šesťkotúčovom rotore pracujú obojstranné pevné kovové platne v špirálovito usporiadanom poradí na rezanie. Nože v paralelnej časti rotora vykonávajú drvenie silným strihom. Čas zotrvania vzorky v komore je krátky; keď je vzorka dostatočne malá na to, aby prešla cez otvory spodného sita, gravitačne sa vypustí a zhromaždí sa v nádobe. Voliteľná kombinácia cyklónu a odsávania má chladiaci účinok na vzorku, ale tiež zlepšuje odstraňovanie materiálu z mlecej komory. Rýchlosť rotora 1.500 min-1 zabezpečuje šetrné a rýchle zmenšovanie veľkosti.
Strižný mlyn SM 200 Technické údaje
| Aplikácie | zmenšovanie veľkosti rezom |
|---|---|
| Oblasť použitia | poľnohospodárstvo, biológia, chémia / plasty, strojárstvo / elektronika, životné prostredie / recyklácia, potraviny, medicína / farmaceutiká |
| Vstupný materiál | mäkký, stredne tvrdý, húževnatý, elastický, vláknitý |
| Princíp redukcie veľkosti zrna | strih, rez |
| Vstupná veľkosť materiálu * | 60 x 80 mm |
| Konečná jemnosť | 0.25 - 20 mm |
| Rýchlosť pri 50 Hz (60 Hz) | 1,500 min-1 |
| Obvodová rýchlosť rotora | 9.4 - 11.4 m/s |
| Priemer rotora | 129,5 mm |
| Druhy rotorov | paralelný rotor / 6-diskový rotor |
| Typy násypiek | univerzálne, dlhodobo na sklade |
| Materiál mlecích nástrojov | nerezová oceľ, oceľ pre mletie bez kontaminácie ťažkými kovmi, karbid volfrám |
| Rozmery sít | lichobežníkové otvory 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm / / štvorcové otvory 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
| Zberný systém / objemy | zberná nádoba 5 l / voliteľne: 30 l / zberná jednotka 0,25 / 0,5 l cyklónovou-sacie kombinácia (0,25 l až 30 l) |
| Pohon | Trojfázový motor |
| Sila pohonu | 2,2 kW |
| Elektrické napájanie | rôzne napätie |
| Pripojenie k elektrickej sieti | 3-fázové |
| Brzda motora | áno |
| Kód ochrany | IP54 |
| Š x V x H zatvorený | 576 (1090 otvorený) x 1675 x 760 mm (so stojanom a štandardnou násypkou) |
| Váha netto | ~ 90 kg bez násypky |
| Normy | CE |
Strižný mlyn SM 200 Na stiahnutie

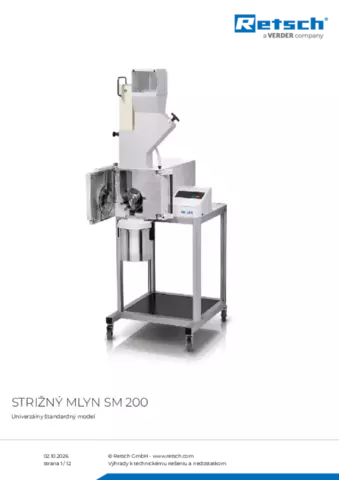

Produktový list SM 200
