Utilisation universelle
- Taille d'alimentation <60 x 80 mm
- Granulométrie finale définie grâce à des tamis de fond avec des ouvertures de maille 0,25 - 20 mm
- Effet de coupe optimisé par les contre-couteaux doubles+B6
- Nettoyage rapide et facile grâce à la trémie rabattable, aux surfaces lisses et au rotor amovible
- Fonctionnement possible avec une sortie par force de gravité ou un cyclone disponible en option
- Vaste gamme d'accessoires tels que trémies, récipients collecteurs, rotors et tamis
- Normes de sécurité les plus élevées grâce au frein moteur, au système de fermeture centralisée, au contrôle de sécurité électronique et au support
Broyeur à couteaux SM 200 Supériorité en détails
Le SM 100 peut être équipé de différents rotors, trémies et tamis de fond. Le broyeur et ses accessoires, y compris les barres et les plaques de coupe, sont également disponibles dans des versions pour le broyage sans métaux lourds.
Idéal pour les matériaux sensibles à la lumière & à la chaleur
Au lieu de la sortie par gravité, un cyclone peut être raccordé en option au broyeur à couteaux SM 200. L'utilisation de l'unité d'aspiration cyclonique est par exemple avantageuse pour les échantillons légers et sensibles à la chaleur.
- Débit augmenté
- Amélioration de l'évacuation des échantillons de la chambre de broyage
- Refroidissement efficace de l'échantillon et de l'outil de broyage
- Des récipients collecteurs de 0,25 - 0,5 - 1 - 2 - 5 et 30 litres sont disponibles pour l'unité d'aspiration cyclonique.
Le SM 200 dispose de contre-couteaux doubles qui augmentent considérablement le nombre et l'efficacité des opérations de coupe. Le rotor de coupe parallèle, par exemple, réalise 18 coupes par rotation.
Broyeur à couteaux SM 200 Utilisation & nettoyage faciles
L'utilisation du SM 200 est particulièrement sûre et confortable. Un interrupteur de sécurité empêche la mise en marche du broyeur lorsque la porte est ouverte. L'ouverture du broyeur lorsque le rotor est en marche est impossible grâce à un contrôle de sécurité électronique, le frein moteur arrête le rotor immédiatement après la désactivation.
La trémie rabattable permet d'accéder entièrement à la chambre de broyage, ce qui, en combinaison avec les surfaces lisses, facilite sensiblement le nettoyage. Le rotor enfichable peut être retiré en un tour de main.
Broyeur à couteaux SM 200 Accessoires pour des broyages sûrs et efficaces
Le SM 200 peut être équipé de différents rotors, trémies et tamis de fond. Le broyeur et ses accessoires, y compris les barres et les plaques de coupe, sont également disponibles dans des versions pour le broyage sans métaux lourds.
Types de rotor
Un rotor à coupe parallèle et un rotor à 6 disques en acier inoxydable ou exempt de métaux lourds permettent une adaptation parfaite aux caractéristiques de l'échantillon.
Types de trémie
Le SM 200 peut être équipé soit de la trémie universelle, qui convient à la plupart des échantillons, soit de la trémie longue, spécialement conçue pour les échantillons longs.
Tamis de fond
Les tamis de fond disposent de perforations trapézoïdales ou carrées et sont fabriqués en acier inoxydable ou en acier exempt de métaux lourds.
Broyeur à couteaux SM 200 Echantillons typiques
Les broyeurs à couteaux RETSCH conviennent à une vaste gamme d'applications. Les matériaux typiques comprennent : préformés PET, scories d'aluminium, pellets pour animaux, os, câbles, cartons, composants électroniques, feuilles, aliments, cuir, lignite, mélanges de matériaux, métaux non ferreux, papier, produits pharmaceutiques, végétaux, jouets en plastique, plastiques, polymères, déchets combustibles, résines, caoutchouc, épices, paille, textiles, déchets, bois, etc…
Consultez notre base de données d'applications pour trouver la meilleure solution pour votre application.
Broyeur à couteaux SM 200 Principe de fonctionnement
Le broyeur à couteaux SM 200 broie par effet de coupe et de cisaillement. Le matériau alimenté est intercepté par le rotor et broyé entre celui-ci et les contre-couteaux doubles situés dans le carter. Sur le rotor à 6 disques, les plaquettes de coupe réversibles en métal dur disposées en spirale coupent par séquence. Les couteaux du rotor à action de coupe parallèle broient avec une puissante coupe.
Le matériau ne reste pas longtemps dans la chambre de broyage ; dès qu'il est plus fin que l'ouverture de maille du tamis de fond utilisé, il est évacué par la sortie par force de gravité et collecté dans le récipient collecteur. L'utilisation optionnelle de la combinaison cyclone-aspirateur a pour effet, outre un bon refroidissement de la matière à broyer et des outils de coupe, une sortie améliorée de l'échantillon de la chambre de broyage. La vitesse de rotation du rotor de 1500 min-1 garantit un broyage soigneux et rapide.
Broyeur à couteaux SM 200 Caractéristiques techniques
| Applications | broyage par découpe |
|---|---|
| Champ d'application | agriculture, biologie, chimie / plastique, ingénierie, électroniques, environnement / recyclage, aliments, médecine / produits pharmaceutiques |
| Matière chargée | tendre, mi-dur, dur, élastique, fibreux |
| Principe de broyage | cisaillement, découpe |
| Granulométrie initiale Max* | 60 x 80 mm |
| Finesse finale* | 0,25 - 20 mm |
| Vitesse à 50 Hz (60 Hz) | 1 500 min-1 |
| Vitesse périphérique du rotor | 9,4 - 11,4 m/s |
| Diamètre du rotor | 129,5 mm |
| Types de rotors | rotor à découpe parallèle / rotor à 6 disques |
| Types de trémies | standard, longue |
| Matériau des outils de broyage | acier inoxydable, acier pour le broyage sans métaux lourds, carbure de tungstène |
| Tailles des tamis | trous trapézoïdaux 0.25 / 0.50 / 0.75 / 1.0 / 1.50 mm |
| Collecteurs/volumes | collecteur 5 l / en option: 30 l collecteur 0.25 / 0.5 l combinaison cyclone (0.25 l - 30 l) |
| Entraînement | moteur triphasé |
| Puissance d'entraînement | 2,2 kW |
| Donnée d'alimentation électrique | différentes tensions |
| Connexion d'alimentation | triphasé |
| Frein moteur | oui |
| Indice de protection | IP54 |
| l x H x P fermé | 576 (1090 ouvert) x 1675 x 760 mm (avec support et trémie standard) |
| Poids net | ~ 90 kg sans trémie |
| Normes | CE |
Broyeur à couteaux SM 200 Téléchargements
Catalogue général

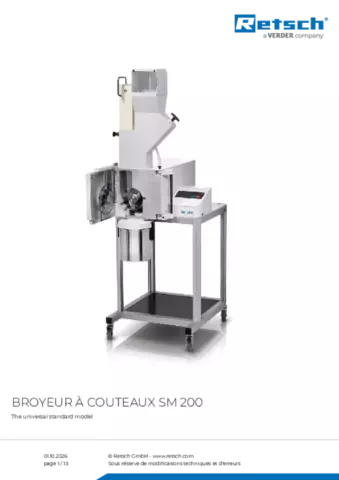

Fiche produit SM 200
