Vidieť to, čo ostatní nevidia
Moderné laboratórne aplikácie vyžadujú maximálnu kontrolu, najvyššiu reprodukovateľnosť a úplnú transparentnosť procesu. Najnovšia generácia GrindControl poskytuje riešenie, ktoré tieto požiadavky konzistentne spĺňa – je výkonné, inteligentné a intuitívne na obsluhu.
GrindControl sa používa v procesoch guľového mletia a nepretržite zaznamenáva tlak a teplotu vo vnútri mlecej nádoby. Systém sa skladá z hardvérovej meracej jednotky a špecializovaného analytického softvéru, ktorý umožňuje vizualizáciu a vyhodnocovanie kľúčových parametrov procesu, tlaku a teploty v reálnom čase.
Vďaka tomu je príprava vzoriek efektívnejšia, chránia sa materiály citlivé na teplotu a zabezpečujú sa stabilné podmienky aj v náročných aplikáciách – napríklad pri mechanochemických syntézach. GrindControl vytvára transparentnosť v procese mletia v guľových mlynoch a tvorí základ pre spoľahlivé a reprodukovateľné výsledky.
Produktové video
Prehľad systému GrindControl
- Presné monitorovanie teploty od –20 °C do +100 °C s rozlíšením 0,1 °C.
- Presné meranie vnútorného tlaku nádoby od 0 do 5 bar s rozlíšením 1 mbar.
- Ľahké zavádzanie alebo uvoľňovanie plynov prostredníctvom špeciálnych vstupných/výstupných ventilov.
- Intuitívny softvér v reálnom čase na monitorovanie, zaznamenávanie a analýzu všetkých údajov.
Výhody vďaka technológii
- Plne samostatný systém – nie sú potrebné žiadne úpravy mlyna.
- Modulárna konštrukcia viečka pre rýchle prepínanie medzi rôznymi materiálmi a veľkosťami nádob.
- Súčasné monitorovanie až štyroch jednotiek GrindControl.
- Spoľahlivý bezdrôtový prenos až do vzdialenosti 5 metrov a výdrž batérie až 80 hodín.
- Rýchla a jednoduchá obsluha a čistenie: náradie je súčasťou balenia.
GrindControl Výhody merania teploty a tlaku
Monitorovanie teploty a tlaku poskytuje významné výhody pre optimálne navrhovanie a riadenie procesov guľových mlynov na redukciu veľkosti častíc, prípravu vzoriek a výskumné aplikácie.
Pomáha zlepšiť:
Kvalita: Monitorovanie tlaku a teploty pre spoľahlivé a reprodukovateľné výsledky.
Účinnosť: Monitorovanie v reálnom čase umožňuje presné riadenie podmienok procesu. Parametre procesu, ako je chladenie, frekvencia, trvanie a intervaly prestávok v mletí, je možné podľa potreby upravovať.
Bezpečnosť: Kritické zmeny tlaku a teploty je možné zistiť v ranom štádiu, čím sa predchádza chybám v procese a bezpečnostným rizikám.
Výskum a vývoj: Je možné získať hlbšie poznatky o mechanochemických reakciách. Je možné analyzovať vzťah medzi výsledkami a relevantnými stavovými premennými.
Systém GrindControl je k dispozícii pre planetové guľové mlyny, oscilačné mlyny MM 500 nano/control a Emax. Obsahuje hardvér na meranie tlaku a teploty a analytický softvér.
GrindControl softvér
Softvér GrindControl je malý a intuitívny program, ktorý sa dá jednoducho nainštalovať do počítača. Softvér zaznamenáva a ukladá prenášané údaje o tlaku a teplote. Údaje sa počas merania sledujú v reálnom čase a po meraní ich možno exportovať vo formáte .pdf alebo .csv.
Ďalšie funkcie softvéru:
- Monitorovanie stavu jednotky vysielača, ako je stav zapnutia/vypnutia alebo stav batérie
- Uložte údaje o meraní spolu s celkovým súborom parametrov procesu guľového mlyna, ako je názov vzorky, nastavenia prístroja alebo informácie o naplnení nádoby.
- Spravujte všetky zaznamenané merania.
- Vyberte rozlíšenie merania, napr. 50 mbar a 1 °C.
- Vyberte jednotky pre výstup teploty a tlaku.
Analýza vývoja tlaku a teploty počas mletia v guľovom mlyne
GrindControl podporuje širokú škálu aplikácií a poskytuje zvýšenú bezpečnosť a presnú reguláciu teploty pre kontrolované a reprodukovateľné mletie v guľových mlynoch.
Príklad 1: Maximálna bezpečnosť pri mokrom mletiu
Počas mletia v guľovom mlyne sa profily teploty a tlaku môžu vyvíjať odlišne v závislosti od úrovne naplnenia mlecej nádoby, materiálu nádoby a parametrov procesu.
Zatiaľ čo teplota a tlak počas mokrého mletia korundu v 250 ml mlecej nádobe v planetovom guľovom mlyne (ľavý diagram) stúpajú postupne, pri rovnakej rýchlosti otáčania sa v 500 ml mlecej nádobe s oceľovými guličkami väčšieho priemeru pozoruje výrazne silnejší nárast (pravý diagram).
Neustálym monitorovaním týchto stavových premenných pomocou GrindControl je možné proces špecificky riadiť a zvýšiť celkovú prevádzkovú bezpečnosť. Mlecie nádoby s vysokou teplotou sa smú manipulovať iba v ochranných rukaviciach. Mlecie nádoby pod tlakom sa smú otvárať iba s mimoriadnou opatrnosťou.
Okrem toho GrindControl umožňuje optimálny výber mlecích a pauzových časov, najmä pri dlhodobých mlecích procesoch.
Príklad 2: Jemné mletie teplocitlivých vzoriek v guľovom mlyne
Pri mletí materiálov citlivých na teplotu zohráva regulácia teploty kľúčovú úlohu. Pri takýchto vzorkách sa často používa cielené chladenie alebo prestávky v mletí, aby sa citlivé látky chránili pred tepelným poškodením. To je obzvlášť výhodné pri spracovaní potravinárskych výrobkov, organických vzoriek alebo pri narúšaní buniek, pretože zabraňuje strate alebo denaturácii zložiek citlivých na teplotu.
V tomto príklade je systém prevádzkovaný s mlynom MM 500 control, ktorý je pripojený k externému chladiacemu zariadeniu. Pomocou GrindControl sa nepretržite monitorujú parametre procesu vo vnútri mlecej komory. Ako je znázornené, mlecia komora je predchladená na teplotu pod 10 °C a počas celého procesu zostáva pod izbovou teplotou.
Neustále monitorovanie teploty pomocou GrindControl umožňuje presné riadenie procesu, zabezpečuje reprodukovateľné výsledky a zároveň chráni citlivé materiály.
Systematická analýza parametrov ovplyvňujúcich mechanochemické reakcie
Monitorovanie tlaku a teploty poskytuje cenné informácie o tom, čo sa deje vo vnútri mlecej nádoby. GrindControl sa široko používa na skúmanie syntézy materiálov, ako je mechanické legovanie a iné mechanochemické reakcie.
Príklad 1: Monitorovanie samopropagujúcej mechanochemálnej syntetickej reakcie (MSR)
Mechanochemická syntéza bola vykonaná v zariadení MM 500 nano s použitím 125 ml nerezovej nádoby s GrindControl. Reaktanty a guľôčky s rozmermi 32 × 10 mm boli mleté pri frekvencii 20 Hz na vzduchu.
Po približne 20 sekundách mletia došlo k zapáleniu, čo viedlo k zvýšeniu tlaku na približne 730 mbar a k nárastu teploty. GrindControl presne zachytil bod zapálenia – kľúčový parameter pre túto samovoľne sa šíriacu mechanochemickú syntéznu reakciu (MSR). [8]
Príklad 2: Mechanochemická aktivácia ílov pre „zelený cement“
V rámci výskumu udržateľného cementu systém GrindControl podporuje analýzu mechanochemálnej aktivácie ílových minerálov. V tomto procese sa môže výrazne zvýšiť puzolánová reaktivita v porovnaní s neupravenými alebo kalcinovanými vzorkami (pozri obrázok vľavo). Aktivované íly slúžia ako doplnkové cementové materiály (SCM) a umožňujú zníženie emisií CO₂ čiastočnou náhradou slinku.
Spracovanie sa vykonáva v planetovom guľovom mlyne PM 100 pri 500 ot/min, pričom sa používa 500 ml mlecia nádoba s dvanástimi 20 mm guľami z nehrdzavejúcej ocele (pomer guličiek k prášku 25:1). Prepojením údajov o tlaku a teplote s meraniami reaktivity je možné aktivačný proces špecificky monitorovať a kontrolovať. [9]
GrindControl Oblasti použitia
Pri spracovaní materiálov citlivých na teplotu je potrebné presne monitorovať teplotu. S GrindControl je možné spoľahlivo zabezpečiť dodržiavanie stanovených teplotných limitov.
Pri mokrom mletí môžu dlhé doby mletia a vysoká spotreba energie viesť k výraznému zvýšeniu teploty a nárastu tlaku.
Systém GrindControl zvyšuje prevádzkovú bezpečnosť pri manipulácii a umožňuje optimalizáciu intervalov mletia a prestávok.
V mechanochemii sú rozhodujúce špecifické teplotné a tlakové podmienky.
S GrindControl je možné tieto parametre presne monitorovať a systematicky korelovať s príslušnými výsledkami reakcie.
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
GrindControl GrindControl v praxi
Nasledujúce videá poskytujú stručný prehľad dostupných verzií, štruktúry systému a správnych postupov čistenia.
Hardvér
Toto video predstavuje rôzne dostupné verzie GrindControl a vysvetľuje príslušné hardvérové komponenty. Poskytuje tiež prehľad kompatibility s rôznymi typmi mlynov a materiálmi.
Softvér
Toto video ukazuje, ako používať softvér, a vysvetľuje jeho štruktúru. Jasne ilustruje aj získavanie a vizualizáciu nameraných údajov.
Čistenie
Toto video ukazuje správny postup čistenia systému GrindControl po použití. Poskytuje dôležité pokyny týkajúce sa bezpečnej manipulácie a konzervácie komponentov, aby bola zabezpečená dlhodobá a spoľahlivá prevádzka.
Princíp funkcie
Tlak a teplota sa prenášajú v reálnom čase prostredníctvom Bluetooth z elektroniky GrindControl do počítača. Softvér zaznamenáva päť meraní za sekundu a vytvára podrobný protokol profilov tlaku a teploty.
Senzory sú integrované do veka mlecej nádoby a zaznamenávajú fyzikálne podmienky spôsobom, ktorý najpresnejšie odráža prostredie vnútri nádoby.
Slinuté filtre spoľahlivo chránia senzory pred kontaktom s pevným materiálom vzorky. Zároveň zabraňujú úniku materiálu z mlecej nádoby pri použití prívodov plynu.
Softvér je k dispozícii zadarmo a je podporovaný od Windows 11
GrindControl Technické údaje
| Aplikácie | meranie tlaku a teploty pre planetové guľové mlyny, Emax a oscilačné mlyny MM 500 nano/control |
|---|---|
| Oblasť použitia | poľnohospodárstvo, biológia, chémia / plasty, stavebné materiály, strojárstvo / elektronika, životné prostredie / recyklácia, potravinárstvo, geológia / metalurgia, sklo / keramika, syntéza materiálov, medicína / farmácia |
| Rozsahy merania | tlak plynu: 0 – 500 kPa (5 bar) teplota: -20 °C – +100 °C |
| Suché mletie | áno |
| Mletie za mokra | áno |
| Kryogénne mletie | áno, min. -20 °C |
| Druhy mlecích nádobiek | nádoby so skrutkovacím uzáverom (MM) a nádoby EasyFit (PM) |
| Materiál mlecích nástrojov | tvrdená nehrdzavejúca oceľ, oxid zirkónia |
| Veľkosti mlecích nádob | 125 ml (MM); 50 - 500 ml (PM) |
| Prenosová frekvencia | 5 /s |
| Rozhranie | |
| Elektrické napájanie | batéria (až 80 hodín prevádzky) |
| Príslušenstvo | otvárací nástroj, čistiace nástroje, O-krúžok, stiahnutie softvéru, spekaný filter, (vložka do viečka nie je súčasťou balenia) |
| Váha netto | veko so senzorovou jednotkou 360 g (MM) 1780 g / 1140 g (PM) |
| Normy | CE |
| Technické požiadavky | Počítač s operačným systémom Windows 11 a Bluetooth 5.0 alebo novším |
| Softvér | živé monitorovanie nameraných údajov, kompletný protokol o meraní, ukladateľné šablóny, zoznam vykonaných meraní, export údajov vo formáte .pdf a .csv |
GrindControl Na stiahnutie

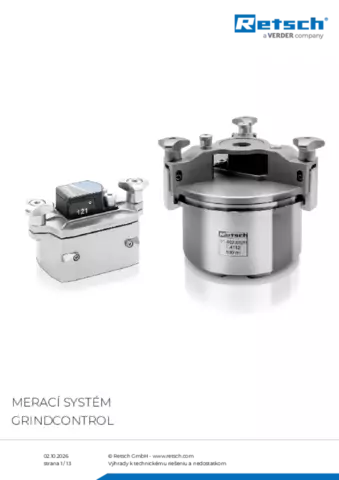

Produktový list GrindControl
