Emax je úplne nový typ guľového mlynu pre vysoko výkonné mletie. Unikátna kombinácia vysokého trenia a nárazu umožňuje výrobu veľmi jemných častíc vo veľmi krátkom čase.
- rýchlejšie a jemnejšie mletie, než dokážu akékoľvek iné guľové mlyny
- rýchlosť 2000 min-1 umožňuje mimoriadne rýchle rozdrvenie vzorky
- vodné chladenie umožňuje nepretržitú prevádzku bez prerušenia z dôvodu chladenia
- mletie s reguláciou teploty
- jednotná škála výsledkov veľkosti častíc vďaka špeciálnemu tvaru mlecej nádoby, ktorý zlepšuje premiešanie vzorky
Produktové video
Faster - Finer - Cooler - najvýkonnejší guľový mlyn
- Max. otáčky 2000 ot./min
- Vstupná veľkosť až 5 mm a konečná jemnosť 0,08 µm
- Dve mlecie stanice pre nádoby min. 50 ml a max. 125 ml
- GrindControl na meranie teploty a tlaku v nádobe.
- Aeračné viečka na kontrolu atmosféry vo vnútri nádoby
- Monitorovanie teploty a teplotne riadené mletie, vodné chladenie pohárov
- Uložiteľné SOP a cyklické programy, 4 rôzne materiály nádob pre suché a mokré mletie
Unikátna geometria mleciej nádoby
Vysoko výkonný guľový mlyn Emax kombinuje vysokofrekvenčný dopad, intenzívne trenie a riadené kruhové pohyby nádob s jedinečným a vysoko efektívnym mechanizmom redukcie veľkosti.
Vloženie mlecej nádoby
Upnutie nádoby
Ovládanie dotykového displeja
Už žiadne prestávky na chladenie Vysoko efektívný
Chladiaci systém
Najväčšou výzvou pri vývoji vysoko výkonného guľového mlyna je udržiavanie teploty pod kontrolou, pretože enormný energia vydaná pri redukcii veľkosti vedie k značnému hromadeniu tepla vo vnútri mlecej nádoby.
RETSCH vyriešil tento problém inovatívnym integrovaným systémom vodného chladenia. Preto Emax zvyčajne nevyžaduje prestávky na chladenie, ktoré sú typické pre dlhotrvajúce procesy v konvenčných guľových mlynoch, dokonca aj pri nízkej rýchlosti.
V Emaxu sa mlecej nádoby ochladzujú cez držiaky nádob. To je veľmi efektívne, pretože teplo sa ľahšie vypúšťa do vody než do vzduchu. Užívateľ si môže vybrať z 3 režimov chladenie: Okrem vnútorného chladenia môže byť mlyn pripojený k chladiču alebo kohútika na ďalšie zníženie teploty.
Príklady aplikácií
zliatiny, kosti, uhlíkové vlákna, katalyzátory, celulóza, slinok, keramika, chemické výrobky, ílovité minerály, uhlie, koks, betón, vlákna, sklo, sadra, železná ruda, kaolín, vápenec, oxidy kovov, minerály, rudy, papier, pigmenty, rastlinné materiály, polyméry, kremeň, polodrahokamy, kaly z čistiarní odpadových vôd, škvára, pôdy, čaj, tabak, vzorky odpadu, drevo , ...
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
Princíp funkcie Veľkosti mletia v rozsahu submikrónov
Vysoko výkonný guľový mlyn Emax kombinuje vysokofrekvenčný dopad, intenzívne trenie a riadené kruhové pohyby nádob s jedinečným a vysoko efektívnym mechanizmom redukcie veľkosti. Mlecie nádoby majú oválny tvar a sú namontované na dvoch kotúčoch, ktoré posúvajú poháre po kruhovej dráhe bez zmeny ich orientácie.
Súhra geometrie a pohybu nádob spôsobuje silné trenie medzi mlecími guličkami, materiálom vzorky a stenami nádob, ako aj rapídnu akceleráciu, ktorá umožňuje, aby guľôčky dopadli s veľkou silou na vzorku na zaoblenom konci nádoby. To výrazne zlepšuje miešanie častíc, čo má za následok menšiu veľkosti zrna a užšiu distribúciu veľkosti častíc, než je možné dosiahnuť v guľových mlynoch.
Pre bezpečné a efektívne procesy mletia Príslušenstvo pre maximálnu flexibilitu
Mlecie nádoby z 3 rôznych materiálov
Dostupné veľkosti mlecích nádob sú 50 ml, 80 ml a 125 ml, materiály zahŕňajú nerezovú oceľ, karbid volfrámu a oxid zirkónia, čo zaisťuje prípravu vzorky bez kontaminácie. Je možné mletie bez ťažkých kovov aj pri -100 °C
Aeračné veko Video
RETSCH ponúka extra aeračné veko pre mlecie nádoby určené pre aplikácie, kde má byť v nádobe guľového mlynu udržiavaná špeciálna atmosféra.
GrindControl
GrindControl meria teplotu a tlak vo vnútri nádoby. Systém obsahuje snímač a prenosovú jednotku, ako aj softvér na analýzu.
Vysoko výkonný guľový mlyn Emax Technické údaje
| Aplikácie | nano mletie, redukcia veľkosti, homogenizácia, mechanické legovanie, koloidné mletie, vysoko výkonné drvenie |
|---|---|
| Oblasť použitia | poľnohospodárstvo, biológia, chémia, stavebné materiály, strojárstvo / electronika, životné prostredie / recyklácia, geológia / metalurgia, sklo / keramika, medicína / farmaceutika |
| Vstupný materiál | stredne tvrdý, tvrdý, krehký, vláknitý - suchý alebo mokrý |
| Princíp redukcie veľkosti zrna | náraz, trenie |
| Vstupná veľkosť materiálu * | 5 mm |
| Konečná jemnosť | 80 nm |
| Veľkosť dávky / vstupné množstvo* | max. 2 x 45 ml |
| Rýchlosť pri 50 Hz (60 Hz) | 300 - 2000 min-1 |
| Chladenie | riadené integrované vodné chladenie / voľba: externý chladič |
| Kontrola teploty | áno (je možné definovať minimálnu a maximálnu teplotu) |
| Počet mlecích staníc | 2 |
| Druhy mlecích nádobiek | s integrovaným bezpečnostným uzatváracím zariadením |
| Materiál mlecích nástrojov | nerezová oceľ, karbid volfrám, oxid zirkónia |
| Veľkosti mlecích nádob | 50 ml / 125 ml |
| Nastavenie doby mletia | 00:01:00 to 99:59:59 |
| Intervalová prevádzka | áno (iba s mlecími nástrojmi z kalenej ocele, z nerezovej ocele) |
| Doba intervalu | 00:01:00 to 99:59:59 |
| Čas zastavenia | 00:01:00 to 99:59:59 |
| Uložiteľné SOP | 10 |
| Rozhranie | USB / LAN ( RJ45) |
| Pohon | 3-fázový asynchrónny motor s frekvenčným meničom |
| Sila pohonu | 2600 W |
| Elektrické napájanie | 200-240 V, 50/60 Hz |
| Pripojenie k elektrickej sieti | 1-fázové |
| Spotreba energie | ~ 3100W (VA) |
| Kód ochrany | IP 30 |
| Š x V x H zatvorený | 625 x 525 x 645 mm |
| Váha netto | ~ 120 kg |
| Normy | CE |
| Patent / Úžitkový patent | oválne mlecie nádoby (US 8,042,754 B2) |
Vysoko výkonný guľový mlyn Emax Na stiahnutie

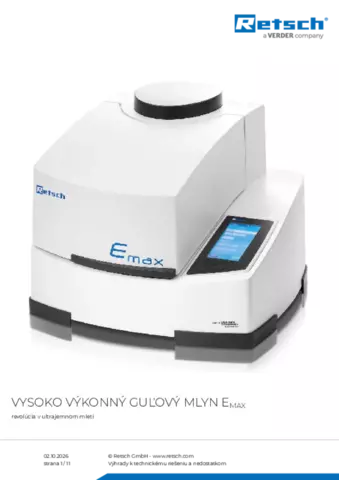

Produktový list Emax
