Wiele laboratoriów stoi przed takimi wyzwaniami:
Straty czasu spowodowane skomplikowanym czyszczeniem i ponownym montażem.
Straty próbek spowodowane ukrytymi pozostałościami w trudno dostępnych miejscach
Ograniczone możliwości podczas przetwarzania różnych materiałów
Ryzyko zanieczyszczenia, które może zniekształcić wyniki analizy
RETSCH stawia czoła wyzwaniom:
Nowy SM 50 rewolucjonizuje procesy laboratoryjne i rozwiązuje wiele problemów jednocześnie. Dzięki innowacyjnej konstrukcji z wyjmowaną komorą mielenia, SM 50 upraszcza czyszczenie, oszczędzając do 30% czasu pracy. Jednocześnie, niezrównany, wydajny młyn tnący z jednofazową wtyczką zasilania, umożliwia odzyskanie do 100% próbek* i przygotowanie ich bez zanieczyszczeń.
Wideo produktu
Młyn tnący SM 50 W użytkowaniu przez klienta
Wydział Chemii, Biochemii i Fizyki
Université du Québec à Trois-Rivières
Grupa badawcza wykorzystuje rozdrabniacz SM 50 do rozdrabniania odpadów z tworzyw sztucznych, biomasy i złomu elektronicznego w celu opracowania nowych materiałów dla zrównoważonego świata.
„Używamy młynka SM 50 do przetwarzania odpadów z tworzyw sztucznych, biomasy i złomu elektronicznego w celu opracowania nowych materiałów, które wspierają bardziej zrównoważoną przyszłość. SM 50 pozwala nam szybko i łatwo wstępnie rozdrabniać różnorodne próbki, umożliwiając procesy mechanochemiczne, które ostatecznie prowadzą do stworzenia nowych materiałów w duchu gospodarki o obiegu zamkniętym — jest to prawdziwy atut naszej pracy naukowej”.
Prof. Thomas Auvray, Department of Chemistry, Biochemistry & Physics, Université du Québec à Trois-Rivières
Jedno rozwiązanie do wszystkiego
- SM 50 to najmocniejszy na świecie młyn laboratoryjny ze standardową jednofazową wtyczką zasilania. Jego silnik o mocy 1,5 kW napędza duży rotor, zapewniając imponującą moc cięcia przy wysokiej prędkości. Maksymalna prędkość wynosi 4000 obr./min i można ją dostosować do różnych aplikacji.
- Lej EasyInspect działa w oparciu o system podawania porcjami i może z łatwością przetwarzać duże próbki o wielkości uziarnienia sięgającej 50 mm. Ten kompaktowy młyn tnący wyposażony jest w wewnętrzny system cyklonowy, który zapewnia bezproblemowe i efektywne przetwarzanie różnych materiałów.
- Sita o otworach od 0,25 mm do 10 mm umożliwiają uzyskanie końcowego rozdrobnienia poniżej 250 µm, w zależności od materiału wsadowego. Dwuetapowy proces mielenia pozwala na uzyskanie drobnych cząstek poprzez zastosowanie najpierw sita o dużych, a następnie o mniejszych otworach. Konstrukcja zapewnia wysoką przepustowość dzięki dużym powierzchniom sit wynoszącym 48 mm x 120 mm.
Młyn tnący SM 50 Wszystkie elementy na widoku
Światowa innowacja: Przy otwieraniu drzwi urządzenia, przednia część leja odchyla się na bok, zapewniając pełną widoczność wnętrza. Koncepcja całkowitego dostępu gwarantuje łatwy dostęp do czyszczenia i inspekcji wszystkich elementów mających kontakt z próbką.
Młyn tnący SM 50 Przestań marnować czas
Do 30% oszczędności czasu podczas czyszczenia dzięki koncepcji Total Access i wyjmowanym elementom push-fit.
- System push-fit umożliwia demontaż rotora, sit, cyklonu i komory mielenia bez użycia narzędzi.
- Po raz pierwszy możliwy jest również demontaż komory mielącej, co ułatwia gruntowne czyszczenie i znacząco skraca czas przestoju urządzenia.
- Lej zasypowy EasyInspect otwiera się całkowicie umożliwiając inspekcję oraz zapewniając szybkie czyszczenie.
- Koniec z trudno dostępnymi rurami lub wężami - w SM 50 cyklon jest bezpośrednio zintegrowany z urządzeniem.
- Intuicyjna obsługa za pomocą ekranu dotykowego i przycisku, umożliwiająca łatwą regulację prędkości.
Młyn tnący SM 50 Trzy opcje czyszczenia
Czyszczenie powierzchowne: pełny dostęp do wnętrza młyna, w tym leja zasypowego, poprzez otwarte drzwi umożliwia kontrolę i łatwe czyszczenie za pomocą szczotki, odkurzacza lub sprężonego powietrza.
Gruntowne czyszczenie: kompleksowe zewnętrzne czyszczenie wszystkich narzędzi mielących, w tym sita, rotora, cyklonu i komory mielenia. Wszystkie zdejmowane są bez użycia narzędzi, za pomocą systemu push-fit.
Równoległe czyszczenie: Jeśli dostępny jest drugi zestaw mielący, próbki można przetwarzać bezpośrednio jedna po drugiej dzięki akcesoriom mielącym typu push-fit, w tym wsuwanej komorze mielącej.
Do 100% odzysku próbki Przestań tracić materiał
- W porównaniu do mielenia bez technologii cyklonowej, odzysk materiału próbki jest znacząco poprawiony. Zestaw z cyklonem efektywnie transportuje próbkę do pojemnika bez emisji pyłu i pozostawia minimalne resztki próbki w młynie.
- Zintegrowany cyklon eliminuje potrzebę używania elementów łączących, takich jak rury czy węże, oraz minimalizuje odległości i powierzchnie robocze.
- Koncepcja wsadowego podawania leja zasypowego służy do kontroli przepływu próbki, optymalizuje wydajność mielenia i efektywność separacji cyklonu.
Młyn tnący SM 50 Koniec ręcznego cięcia wstępnego
Kompaktowy lej EasyInspect umożliwia przetwarzanie dużych próbek bez wstępnego cięcia.
Niezwykle duża komora mieląca umożliwia podawanie dużych próbek, podobnie jak konstrukcja leja zasypowego, która pozwala na wsadowe podawanie próbek o wielkości ziaren do 50 mm. Moc i zaawansowana technicznie konstrukcja SM 50 ułatwia skuteczne mielenie szerokiej gamy materiałów, w tym:
- Gęste monolity: psie ciasteczka, korzenie, kawałki drewna
- Wytrzymałe polimery: elementy plastikowe, mieszanki gumowe, zabawki dla dzieci, artykuły gospodarstwa domowego
- Twarde i kruche elementy: części elektroniczne, próbki poddane działaniu LN2
Stop kontaminacji
Maksymalne bezpieczeństwo, nawet przy częstych zmianach materiału próbki
- Czyszczenie na nowym poziomie: Wszystkie akcesoria mielące są łatwo dostępne i można je skutecznie oczyścić z uporczywych pozostałości. Po raz pierwszy możliwe jest również oddzielne czyszczenie komory mielącej, co dodatkowo zapobiega zanieczyszczeniu krzyżowemu przez próbki mielone wcześniej.
- Komora mieląca typu push-fit jest dostępna w różnych wersjach materiałowych, takich jak stal nierdzewna do mielenia wymagającego większej odporności na ścieranie lub aluminium do standardowych zastosowań lub do mielenia bez zanieczyszczeń metalami ciężkimi, co umożliwia elastyczną konfigurację w jednym młynie.
Wyjmowaną komorę mielącą typu push-fit można czyścić poza urządzeniem, używając np. wody.
Koniec z kompromisami
SM 50 łączy w sobie kompaktowość młynów nablatowych z wysoką wydajnością młynów wolnostojących. W przeciwieństwie do innych modeli stołowych, może rozdrabniać duże monolityczne próbki, może mielić duże próbki monolityczne dzięki przestronnemu lejowi i komorze o znacznej objętości. Precyzja. Moc. Wydajność. Zawsze wyjątkowe wyniki. Istnieje wiele innych powodów, dla których warto wybrać SM 50.
- Napęd o mocy 1,5 kW ze zmienną prędkością zapewnia bardzo wydajne rozdrabnianie.
- Maksymalna prędkość 4000 obr/min zapewnia wyjątkową wydajność cięcia
- Duża średnica rotora 130 mm i głębokość 48 mm zapewniają wysoką siłę uderzenia i szybkie rozdrabnianie próbek (porównywalne z dużymi, wolnostojącymi podłogowymi młynami tnącymi).
- Znakomita prędkość cięcia wynosząca 27 m/s.
- 3 dwuostrzowe noże tnące zapewniają 18 cykli cięcia na na obrót rotora i długość cięcia wynoszącą 864 mm na obrót, co przekłada się na wyjątkową efektywność cięcia.
- Zoptymalizowana konstrukcja zmniejsza ryzyko zatorów i gwarantuje płynną pracę.
- Kompleksowe i wygodne mechanizmy otwierania drzwi z obrotowym uchwytem.
Młyn tnący SM 50 Szeroka gama akcesoriów zapewnia maksymalną wszechstronność
Dla SM 50 dostępna jest szeroka gama akcesoriów, w tym
- Wsuwana komora młyna mocowana na zatrzask, dostępna w trzech różnych wykonaniach materiałowych, przeznaczona do standardowych aplikacji, aplikacji wymagających odporności na ścieranie i korozję, oraz do mielenia bez zanieczyszczeń metalami ciężkimi.
- Zintegrowany cyklon zapewnia całkowite odzyskanie próbki.
- Komora grawitacyjna do mielenia bez cyklonu, w której naczynie jest umieszczone bezpośrednio pod młynem, dzięki czemu materiał wpada do niego grawitacyjnie. Nadaje się tylko do zastosowań wymagających zgrubnego wstępnego mielenia materiałów niepylących.
- Rotor o ostrzach równoległych i rotor 3-dyskowy przeznaczone do obróbki materiałów o właściwościach od miękkich do twardych.
- Dziewięć różnych rozmiarów sit, od 10 mm do 0,25 mm, przeznaczonych do standardowych aplikacji lub do mielenia bez zanieczyszczeń metalami ciężkimi.
- Systemy odbierania próbki są dostępne w wykonaniu ze szkła o pojemności 0,25 i 0,5 l, a także w naczyniu o pojemności 3 l wykonanym ze stali.
Młyn tnący SM 50 Innowacyjne komponenty w skrócie
SM 50 zapewnia 100% odzysk próbki i wyniki wolne od zanieczyszczeń dzięki zaawansowanej konstrukcji z lejem EasyInspect, zintegrowanym cyklonem i komorą mielenia typu push-fit.
1 | Wsuwana komora mielenia typu Push-fit
Zdejmowana komora mielenia typu push-fit, wykonywana z różnych materiałów, zapobiega zanieczyszczeniom i umożliwia szybką zmianę ustawień. Zewnętrzne czyszczenie zapewnia całkowite usunięcie pozostałości próbki, co zwiększa skuteczność przygotowywania próbek bez zanieczyszczeń.
2 | Lej zasypowy EasyInspect.
Lej zasypowy EasyInspect umożliwia podawanie próbek o objętości do 200 ml lub pojedynczych próbek o wymiarach do 50 mm. Działa na zasadzie załadunku porcjowego i wyposażony jest w zasuwę kontrolującą przepływ dla optymalnej wydajności mielenia oraz efektywności cyklonu, dodatkowo zapewniając ochronę przed urazami. System tłoka obsługiwany jedną ręką kontroluje przepływ próbki, a zasuwa kieruje masywne materiały do kanału mielącego.
3 | Zintegrowany cyklon
Kompaktowy, wsuwany cyklon jest zintegrowany z obudową urządzenia, co ułatwia czyszczenie i minimalizuje straty próbki. Zaprojektowany z zaledwie dwóch elementów (pokrywy i korpusu), umożliwia szybki demontaż i prosty montaż. Gwint GL55 umożliwia podłączenie szklanych butelek o pojemności 250/500 ml lub 3-litrowego pojemnika za pomocą adaptera.
Młyn tnący SM 50 Dbałość o szczegóły: specjalne rozwiązania zapewniające najwyższą wydajność
Poznaj przemyślane elementy konstrukcyjne, które przyczyniają się do wyjątkowej wydajności młyna tnącego SM 50.
- Zwolnienie wału rotora: wał rotora można zwolnić za pomocą funkcji na ekranie dotykowym, co ułatwia czyszczenie lub montaż rotora.
- Klapa leja zasypowego: pomaga w skutecznym wpychaniu puszystych materiałów do komory mielenia.
- Zdejmowany tłok: tłok można odłączyć, odkręcając tylko jedną śrubę w celu uzyskania szybkiego dostępu.
- Otwór inspekcyjny: Umożliwia kontrolę i czyszczenie kanałów łączących się z odkurzaczem.
- Ekran dotykowy z obrotowym przyciskiem: zapewnia intuicyjną kontrolę i obsługę funkcji urządzenia.
- Grawitacyjna komora mieląca: wykorzystuje grawitację do wspomagania przepływu próbki w przypadku wstępnego zgrubnego rozdrabniania materiałów niepylących.
Odkryj kluczowe funkcje SM 50
Młyn tnący SM 50 Faster and more flexible sample preparation
Different tasks, different users
In contract laboratories or academic institutions, many people use the same laboratory grinder for a wide variety of samples. It can happen that feathers are ground today and textiles or completely different sample types tomorrow.
Optimized for different sample tasks in a row
Healthy nutrition is the basis for a happy life. Our food should combine enjoyment and health. To achieve this, it is important that our food is free from harmful substances and that we have precise knowledge of its composition. The quality of agricultural products is tested in environmental and food laboratories.
Grinding of small sample quantities
What do your child's carefree play and your dog's health have to do with the food grinder SM 50? Product safety is essential in many areas, be it children's toys or animal feed. Manufacturers and retailers must ensure that their products do not contain any ingredients that are harmful to health. Take a look!
Młyn tnący SM 50 Przykładowe Aplikacje
Wysoka wydajność cięcia modelu SM 50 sprawia, że jest idealny do zastosowań w branżach takich jak rolnictwo, recykling, przemysł spożywczy i paszowy oraz farmaceutyczny. Działanie ścinające i tnące, przemyślana konstrukcja oraz szeroki zakres akcesoriów umożliwiają mielenie materiałów miękkich, średnio twardych, twardych, elastycznych i włóknistych.
Młyn tnący SM 50 Dane techniczne
| Aplikacje | rozdrabnianie poprzez cięcie |
|---|---|
| Pola zastosowań | agriculture, chemicals / plastics, electronics, environmental / recyling, food / feed, pharma / biotech / medtech, construction materials, power generation / energy |
| Materiał wejściowy | miekkie, średnio- twarde, twarde, elastyczne, włókniste |
| Zasada działania | ścieranie, cięcie |
| Wielkość wejściowa* | 50 mm |
| Rozdrobnienie końcowe* | 0.25 - 10 mm |
| Prędkość przy 50 Hz (60 Hz) | 500 - 4,000 min-1 |
| Prędkość obrotowa rotora | 4.3 - 27.1 m/s |
| Średnica rotora | 129,5 mm |
| Typy rotorów | parallel section rotor / 3-disc rotor |
| Typy lejów zasypowych | EasyInspect hopper |
| Wykonanie materiałowe elementów rozdrabniających | stainless steel, steel for heavy-metal free grinding |
| Wielkości sit | trapezoid holes 0.25 / 0.50 / 0.75 / 1.00 mm square holes 2.00 / 4.00 / 6.00 / 8.00 / 10.00 mm |
| Systemy odbierania / pojemności | collecting glass 0.25 / 0.5 l (not for gravity chamber) and collecting receptacle 3 l |
| Napęd | silnik asynchroniczny 3 fazowy z falownikiem |
| Moc napędu | 1,5 kW |
| Dane elektryczne | 100 V, 110 V, 120 V, 20 A 200-230 V, 10 A |
| Podłączenie do sieci | 1-fazowa |
| Hamulec silnika | Tak |
| Stopień ochronny | IP 20 |
| W x H x D w pozycji zamkniętej | 565 x 750 x 530 (with base frame and hopper) |
| Waga netto | 80 kg |
| Normy / Standardy | CE |
Młyn tnący SM 50 Do pobrania

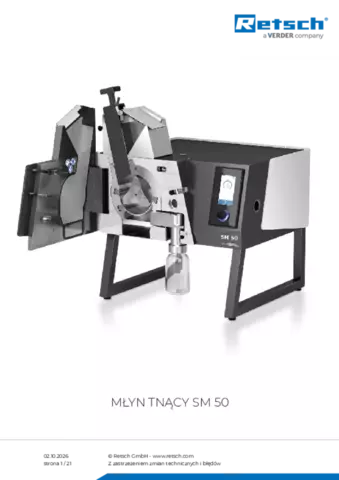

Karta produktu SM 50
