De nombreux laboratoires sont confrontés à ces défis :
Pertes de temps dues à des processus de nettoyage fastidieux.
Perte d'échantillons due à des résidus cachés dans des endroits difficiles d'accès.
Flexibilité limitée lors de la préparation des différents échantillons pour l'analyse.
Risques de contamination pouvant affecter la précision des résultats d'analyse.
RETSCH relève les défis :
Le nouveau SM 50 révolutionne les processus de travail en laboratoire et résout simultanément de nombreux problèmes. Grâce à sa conception innovante avec chambre de broyage amovible, le SM 50 simplifie le nettoyage et permet de gagner jusqu'à 30 % de temps de traitement. Parallèlement, le broyeur à couteaux de paillasse, d'une puissance inégalée et équipé d'une prise d'alimentation monophasée, permet une récupération d'échantillons jusqu'à 100 %* et une préparation sans contamination.
Vidéo produit
Broyeur de coupe SM 50 Dans l'utilisation par le client
Département de chimie, biochimie et physique
Université du Québec à Trois-Rivières
Le groupe de recherche utilise le broyeur SM 50 pour déchiqueter les déchets plastiques, la biomasse et les déchets électroniques afin de développer de nouveaux matériaux pour un monde durable.
« Nous utilisons le broyeur SM 50 pour traiter les déchets plastiques, la biomasse et les déchets électroniques afin de développer de nouveaux matériaux qui favorisent un avenir plus durable. Le SM 50 nous permet de pré-broyer rapidement et facilement une grande variété d'échantillons, ce qui rend possible des processus mécano-chimiques qui aboutissent finalement à la création de nouveaux matériaux dans une optique circulaire — un véritable atout pour nos travaux scientifiques. »
Prof. Thomas Auvray, Department of Chemistry, Biochemistry & Physics, Université du Québec à Trois-Rivières
Une solution unique pour tout
- Le SM 50 est le broyeur à couteaux de paillasse le plus puissant au monde équipé d'une prise secteur monophasée standard. Son moteur de 1,5 kW entraîne un rotor de grand diamètre et assure une capacité de coupe impressionnante à des vitesses de coupe élevées. La vitesse de rotation maximale est de 4 000 tours par minute et peut être adaptée à différentes applications.
- La trémie du broyeur EasyInspect fonctionne selon le principe de l'alimentation par lots et peut traiter sans difficulté de gros échantillons jusqu'à 50 mm. Ce broyeur compact et performant est doté d'une technologie cyclonique intégrée qui garantit un traitement facile et efficace de différentes matières.
- Les tamis de fond avec des mailles de 0,25 à 10 mm permettent d'obtenir, en fonction du matériau, des particules d'une finesse inférieure à 250 µm. Un processus de broyage en deux étapes permet d'obtenir des particules très fines en utilisant d'abord un tamis à grandes mailles, puis un tamis plus fin. La construction permet un débit élevé grâce à de grandes surfaces de tamisage de 48 mm x 120 mm.
Broyeur de coupe SM 50 Garder une vue d'ensemble
Nouveauté mondiale : en ouvrant la porte du broyeur, la partie avant de la trémie pivote sur le côté et permet de voir l'intérieur. Le concept d'accès total garantit une inspection et un nettoyage faciles de toutes les pièces en contact avec les échantillons.
Broyeur de coupe SM 50 Fini la perte de temps
Le nettoyage permet de gagner jusqu'à 30 % de temps grâce au concept Total Access et aux composants à emboîtement.
- Le système à emboîtement permet de retirer le rotor, les tamis, le cyclone et la garniture de la chambre de broyage sans outil et de les nettoyer à l'extérieur.
- Pour la première fois, il est possible de retirer également la garniture de chambre de broyage de ce broyeur, ce qui facilite le nettoyage et réduit considérablement les temps d'arrêt de la machine.
- Il est possible d'ouvrir complètement la trémie EasyInspect, ce qui permet d'accéder visuellement à l'intérieur et de la nettoyer rapidement.
- Sur le SM 50, le cyclone est directement intégré à la machine, ce qui évite d'avoir à nettoyer des éléments de raccordement difficiles à nettoyer tels que des tuyaux ou des flexibles.
- Commande intuitive par écran tactile et bouton-poussoir rotatif pour régler la vitesse.
Broyeur de coupe SM 50 Trois options pour le nettoyage
Nettoyage des surfaces : l'intérieur du broyeur, y compris la trémie, est entièrement accessible lorsque la porte est ouverte pour l'inspection visuelle et le nettoyage à la brosse, à l'aspirateur ou à l'air comprimé.
Nettoyage en profondeur : nettoyage extérieur complet de tous les outils de broyage, y compris le tamis, le rotor, le cyclone et la garniture de la chambre de broyage, démontables sans outil grâce au système d'emboîtement.
Nettoyage en parallèle : avec un deuxième jeu de garnitures de chambre de broyage, les échantillons peuvent être traités directement les uns après les autres sans interruption pour le nettoyage.
Récupération des échantillons jusqu'à 100 %* Finies les pertes de matière
- La technologie du cyclone améliore considérablement la récupération des échantillons. Le flux d'air transporte efficacement l'échantillon dans le récipient collecteur, de sorte qu'il ne reste que des résidus minimes dans le broyeur et que la poussière ne se disperse pas dans l'environnement.
- Le cyclone intégré permet une construction extrêmement compacte et rend superflus les éléments de raccordement tels que les tuyaux ou les flexibles, ce qui réduit au minimum les trajets et les surfaces dans ce broyeur.
- Le volume de charge de la trémie est parfaitement adapté à la capacité du broyeur et à la capacité de séparation du cyclone. L'alimentation contrôlée des matériaux permet au cyclone de fonctionner de manière optimale.
Broyeur de coupe SM 50 Finis le prédécoupage manuel
La trémie compacte EasyInspect permet de traiter de grands échantillons sans pré-broyage manuel.
Le broyeur de paillasse dispose d'une chambre de broyage exceptionnellement grande, ce qui permet de traiter des échantillons avec une granulométrie d'alimentation élevée. La construction spéciale de la trémie permet également d'alimenter des échantillons jusqu'à 50 mm. La performance du SM 50 permet de traiter sans problème une multitude de matériaux, dont :
- Échantillons denses : biscuits pour chiens, racines, morceaux de bois
- Matières plastiques: mélanges de caoutchouc, jouets pour enfants, articles ménagers
- Composants cassants : pièces électroniques, échantillons fragilisés par l'azote.
Fini la contamination
L'absence de contamination des résultats est garantie, même en cas de changement fréquent de l'échantillon.
- Un nettoyage en profondeur d'un nouveau genre : tous les outils de broyage sont facilement accessibles et peuvent être nettoyés de manière fiable pour éliminer les résidus tenaces. Pour la première fois, la garniture de chambre de broyage peut également être retirée et nettoyée à l'extérieur, ce qui minimise le risque de contamination croisée par des échantillons précédemment broyés.
- La garniture de la chambre de broyage est disponible en différents matériaux, dont l'acier inoxydable, résistant à l'abrasion et à la corrosion, l'aluminium, qui convient aux applications standard, et une combinaison de matériaux, qui convient au broyage sans contamination par des métaux lourds. Cette diversité permet un changement rapide de matière dans un seul broyeur et offre une grande flexibilité d'adaptation de la configuration.
La garniture de la chambre de broyage est disponible en différents matériaux, dont l'acier inoxydable, résistant à l'abrasion et à la corrosion, l'aluminium, qui convient aux applications standard, et une combinaison de matériaux, qui convient au broyage sans métaux lourds. Cette diversité permet un changement rapide de matière dans un seul broyeur et offre une grande flexibilité d'adaptation de la configuration.
Fini les compromis
Le SM 50 allie la compacité des broyeurs de paillasse à la puissance des broyeurs au sol. Contrairement aux autres modèles de paillasse, il est capable de traiter de grands échantillons denses grâce à sa trémie et à son volume de broyage généreux. Précision. Puissance. Performance. Cette combinaison permet d'obtenir des résultats d'une qualité exceptionnelle. Le design innovant du SM 50 le place au plus haut niveau à bien des égards.
- Entraînement de 1,5 kW à vitesse variable pour un broyage très efficace.
- Vitesse de rotation maximale de 4 000 tr/min pour une performance de coupe exceptionnelle.
- Grand rotor d'un diamètre de 130 mm et d'une profondeur de 48 mm pour une grande puissance de coupe et un débit d'échantillons rapide (comparable aux grands broyeurs).
- Vitesse de coupe exceptionnelle de 27 m/s.
- Trois barres de coupe doubles associées à un rotor équipé de trois couteaux permettent d'effectuer 18 opérations de coupe et d'atteindre une longueur de coupe spécifique de 864 mm par tour, ce qui garantit une efficacité de coupe exceptionnelle.
- Les propriétés de coupe puissantes de la conception bien pensée minimisent le risque de blocage et assurent un fonctionnement sans problème.
- Mécanismes d'ouverture de porte complets et pratiques avec poignée pivotante.
Broyeur de coupe SM 50 Grand choix d'accessoires pour un maximum de flexibilité
De nombreux accessoires sont proposés pour le SM 50.
- Garniture de chambre de broyage amovible à emboîter, disponible en trois matériaux différents : pour les applications standard, pour les applications nécessitant une garniture de chambre de broyage résistante à l'abrasion et à la corrosion, ainsi que pour le broyage sans métaux lourds.
- Cyclone intégré pour une récupération élevée des échantillons.
- Utilisation de la gravité pour le broyage sans cyclone. Avec cette garniture de chambre de broyage, le récipient collecteur est placé directement sous le broyeur, de sorte que le produit tombe dedans par gravité. Convient uniquement aux applications qui nécessitent un pré-broyage grossier de matériaux non poussiéreux.
- Rotor à coupe parallèle et rotor à trois couteaux pour le traitement de matériaux tendres à durs.
- Tamis de fond avec 9 largeurs de mailles différentes de 0,25 mm à 10 mm pour une utilisation standard ou pour le broyage sans métaux lourds.
- Récipient collecteur de 3 litres ou flacons de 0,25 et 0,5 litre.
Broyeur de coupe SM 50 Aperçu des composants innovants
Le SM 50 permet une récupération des échantillons allant jusqu'à 100 %* et des résultats sans contamination grâce à la conception innovante de la trémie EasyInspect, du cyclone intégré et de la garniture de chambre de broyage à emboîter.
1 | Garniture de chambre de broyage à emboîter
La garniture de chambre de broyage amovible à emboîter est proposée en différents matériaux et permet de changer rapidement la chambre, ce qui évite la contamination des échantillons par abrasion. Grâce au nettoyage externe, il est possible d'éliminer plus efficacement les résidus, ce qui permet d'éviter la contamination croisée de l'échantillon suivant.
2 | Trémie EasyInspect
La trémie EasyInspect a une capacité de 200 ml et peut contenir des échantillons individuels jusqu'à 50 mm. Il est basé sur un concept d'alimentation par charge et contrôle l'alimentation des échantillons dans la chambre de broyage, ce qui garantit des processus de broyage optimaux et évite les blessures dues à une intervention humaine. L'échantillon est transporté dans la chambre de broyage à l'aide d'un poussoir, et un clapet dans le couvercle de la trémie permet de transporter des échantillons volumineux.
3 | Cyclone intégré
Le cyclone compact à emboîtement est intégré dans le boîtier de la machine. Il permet non seulement un nettoyage facile, mais aussi une récupération maximale des échantillons. Il se compose de seulement deux éléments (couvercle et boîtier) et il peut être démonté rapidement et sans outil, puis remonté facilement. Un filetage GL55 permet de raccorder un flacon à échantillon ou un récipient collecteur de 3 litres.
Broyeur de coupe SM 50 Le souci du détail : des améliorations révolutionnaires pour des performances inégalées
Le design ingénieux comprend de nombreuses innovations qui, ensemble, contribuent aux performances exceptionnelles du broyeur SM 50.
- Libération de l'arbre du rotor : pour faciliter le nettoyage ou le montage du rotor, l'arbre du rotor peut être libéré à l'aide d'une fonction sur l'écran tactile.
- Clapet dans le couvercle de la trémie: permet le transport efficace de matières duveteuses dans la chambre de broyage.
- Poussoir amovible : en desserrant une seule vis, il est possible de retirer sans effort le poussoir de la trémie.
- Ouverture d'inspection : permet d'inspecter et de nettoyer les canaux auxquels l'aspirateur est raccordé.
- Écran tactile avec bouton-poussoir rotatif : toutes les fonctions du SM 50 peuvent se commander de manière intuitive.
- Utilisation de la force de gravité: permet un fonctionnement sans cyclone pour le pré-broyage grossier de matériaux non poussiéreux à l'aide de la force de gravité.
Découvrez les fonctions clés du SM 50
Broyeur de coupe SM 50 Préparation plus rapide et plus flexible des échantillons
Différentes tâches, différents utilisateurs
Dans les laboratoires sous contrat ou les établissements universitaires, de nombreuses personnes utilisent le même broyeur de laboratoire pour une grande variété d'échantillons. Il peut arriver que des plumes soient broyées aujourd'hui et des textiles ou des types d'échantillons complètement différents demain.
Optimisé pour différentes tâches d'échantillonnage consécutives
Une alimentation saine est la base d'une vie heureuse. Notre alimentation doit allier plaisir et santé. Pour cela, il est important que nos aliments soient exempts de substances nocives et que nous connaissions précisément leur composition. La qualité des produits agricoles est contrôlée dans des laboratoires environnementaux et alimentaires.s.
Broyage de petites quantités d'échantillons
Quel est le rapport entre les jeux insouciants de votre enfant, la santé de votre chien et le hachoir SM 50 ? La sécurité des produits est essentielle dans de nombreux domaines, qu'il s'agisse de jouets pour enfants ou d'aliments pour animaux. Les fabricants et les détaillants doivent s'assurer que leurs produits ne contiennent aucun ingrédient nocif pour la santé. Jetez un œil !
Broyeur de coupe SM 50 Exemples d´applications
Les performances impressionnantes et la maniabilité de la SM 50 rendent ce broyeur idéal pour les applications dans l'agriculture, le recyclage, l'industrie alimentaire et fourragère ainsi que dans l'industrie pharmaceutique. Son action de cisaillement et de coupe efficace, sa conception intelligente et ses accessoires polyvalents permettent de broyer sans effort des matériaux souples, moyennement durs, résistants, élastiques et fibreux.
Broyeur de coupe SM 50 Caractéristiques techniques
| Applications | broyage par découpe |
|---|---|
| Champ d'application | agriculture, Produits chimiques / plastiques, électronique, environnement / recyclage, aliments / alimentation animale, pharma / biotech / medtech, matériaux de construction, production Puissance / énergie |
| Matière chargée | tendre, mi-dur, dur, élastique, fibreux |
| Principe de broyage | cisaillement, découpe |
| Granulométrie initiale Max* | 50 mm |
| Finesse finale* | 0,25 - 10 mm |
| Vitesse à 50 Hz (60 Hz) | 500 - 4 000 min-1 |
| Vitesse périphérique du rotor | 4,3 - 27,1 m/s |
| Diamètre du rotor | 129,5 mm |
| Types de rotors | rotor à section parallèle / rotor à 3 disques |
| Types de trémies | Trémie EasyInspect |
| Matériau des outils de broyage | stainless steel, steel for heavy-metal free grinding |
| Tailles des tamis | trous trapézoïdaux 0,25 / 0,50 / 0,75 / 1,00 mm trous carrés 2,00 / 4,00 / 6,00 / 8,00 / 10,00 mm |
| Collecteurs/volumes | verre collecteur 0,25 / 0,5 l (pas pour Fours à chambre gravitaire) et récipient collecteur 3 l |
| Entraînement | Moteur asynchrone triphasé avec convertisseur de fréquence |
| Puissance d'entraînement | 1,5 kW |
| Donnée d'alimentation électrique | 100 V, 110 V, 120 V, 20 A 200-230 V, 10 A |
| Connexion d'alimentation | monophasé |
| Frein moteur | oui |
| Indice de protection | IP 20 |
| l x H x P fermé | 565 x 750 x 530 (avec cadre de base et trémie) |
| Poids net | 80 kg |
| Normes | CE |
Broyeur de coupe SM 50 Téléchargements
Catalogue général

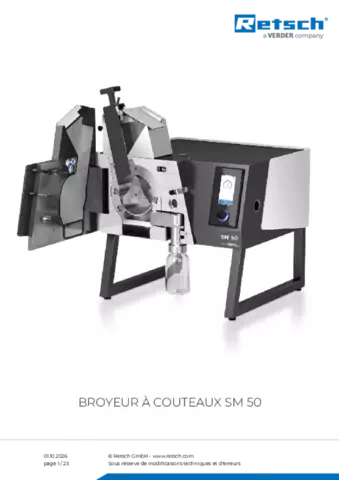

Fiche produit SM 50
Flyer SM 50
Présentation Générale
Material Analyses of Equipment & Accessories
How does the material of a grinding tool affect sample preparation and the analysis results? This document provides a detailed overview of the materials used by RETSCH and their properties.
