Mnohé laboratóriá čelia týmto výzvam:
Časové straty spôsobené zložitým čistením a opätovnou montážou
Straty vzoriek spôsobené skrytými zvyškami v ťažko prístupných oblastiach
Obmedzená flexibilita pri spracovaní rôznych materiálov
Riziko kontaminácie, ktoré môže skresliť výsledky analýzy
Spoločnosť RETSCH rieši výzvy:
Nový SM 50 prináša revolúciu v laboratórnych pracovných postupoch a rieši viacero problémov naraz. Vďaka inovatívnej konštrukcii s odnímateľnou mlecou komorou SM 50 zjednodušuje čistenie a šetrí až 30 % času procesu. Bezkonkurenčný výkon stoloveho mlynčeka s jednofázovou zátkou zároveň umožňuje až 100 % výťažnosť vzoriek* a prípravu vzoriek bez kontaminácie.
Produktové video
Strižný mlyn SM 50 Ako ho využívajú naši zákazníci
Katedra chémie, biochémie a fyziky
Université du Québec à Trois-Rivières
Výskumná skupina používa strižný mlyn SM 50 na drvenie plastového odpadu, biomasy a elektronického šrotu na vývoj nových materiálov pre udržateľný svet.
„Používame rezačku SM 50 na spracovanie plastového odpadu, biomasy a elektronického šrotu na vývoj nových materiálov, ktoré podporujú udržateľnejšiu budúcnosť. SM 50 nám umožňuje rýchlo a ľahko preddrviť širokú škálu vzoriek, čo umožňuje mechanochemické procesy, ktoré nakoniec vedú k vytvoreniu nových materiálov v duchu cirkulárnej ekonomiky – skutočný prínos pre našu vedeckú prácu.“
Prof. Thomas Auvray, Katedra chémie, biochémie a fyziky, Université du Québec à Trois-Rivières
Jediné riešenie na všetko
- SM 50 je najvýkonnejší stolný strižný mlyn na svete so štandardnou jednofázovou zástrčkou. Jeho 1,5 kW motor poháňa veľký rotor a poskytuje pôsobivý vysokorýchlostný strižný výkon. Maximálna rýchlosť je 4 000 ot./min a je možné ju upraviť tak, aby vyhovovala rôznym aplikáciám.
- Násypka EasyInspect je súčasťou vstupného dávkovacieho systému a môže ľahko spracovať veľké kusy vzoriek až do 50 mm. Kompaktný výkonný prístroj je vybavený vnútorným cyklónovým systémom, ktorý zaisťuje jednoduché a efektívne spracovanie rôznych materiálov.
- Sitá s otvormi od 0,25 mm do 10 mm umožňujú konečnú jemnosť menej ako 250 µm, v závislosti od vstupného materiálu. Dvojstupňový proces mletia umožňuje produkciu jemných častíc najprv použitím sita s veľkými otvormi a potom jemnejšieho. Konštrukcia podporuje vysokú priepustnosť s veľkými plochami sita 48 mm x 120 mm.
Strižný mlyn SM 50 Všetko na očiach
Svetová inovácia: po otvorení dverí sa predná časť násypky vyklopí do strany, aby bol zabezpečený úplný výhľad dovnútra. Konštrukcia s úplným prístupom zabezpečuje jednoduchú kontrolu a čistenie všetkých komponentov, ktoré prichádzajú do kontaktu so vzorkou.
Strižný mlyn SM 50 Prestaňte strácať čas
Až 30 % úspora času pri čistení vďaka konceptu Total Access Concept a push-fit komponentom.
- Push-fit systém umožňuje vybrať rotor, sitá, cyklón a mleciu komoru bez použitia náradia.
- Prvýkrát je možné vybrať aj frézovaciu komoru, čím sa zjednoduší úplné čistenie a výrazne sa znížia prestoje stroja.
- Násypku EasyInspect je možné úplne otvoriť na kontrolu a čistenie, čo zaisťuje rýchle vyčistenie.
- Už žiadne ťažko dostupné rúry alebo hadice – SM 50 integruje cyklón priamo do stroja.
- Intuitívne ovládanie pomocou dotykového displeja a tlačidla umožňujúce nastavenie rýchlosti bez námahy.
Strižný mlyn SM 50 Tri možnosti procesu čistenia
Povrchové čistenie: plný prístup do vnútra mlyna, vrátane násypky, s otvorenými dvierkami na kontrolu a čistenie kefou, vákuom alebo stlačeným vzduchom
Intenzívne čistenie: Komplexné vonkajšie čistenie všetkých mlecích nástrojov, vrátane sita, rotora, cyklónu a mlecej komory, všetko odnímateľné bez použitia náradia pomocou push-fit systému
Paralelné čistenie: Ak je k dispozícii druhá mlecia sada, môžu byť vzorky spracované priamo jeden po druhom vďaka mlecím nástrojom push-fit, vrátane push-fit mlecej komory.
Až 100 % výťažnosť vzorky Prestaňte strácať materiál
- V porovnaní s mletím bez cyklónovej technológie sa výrazne zlepšuje regenerácia materiálu vzorky. Cyklónová technológia účinne dopravuje vzorku do nádoby bez toho, aby sa uvoľňoval prach av mlyne zostali minimálne zvyšky vzorky.
- Integrovaný cyklón eliminuje potrebu spojovacích prvkov, ako sú potrubia alebo hadice, a minimalizuje vzdialenosti a plochy.
- Dávkové plnenie konceptu násypky slúži ako brána na reguláciu prietoku a optimalizuje výkon mletia a separačnú účinnosť cyklónu.
Strižný mlyn SM 50 Stop manuálnemu predrezávaniu
Kompaktná násypka EasyInspect umožňuje spracovanie veľkých kusov vzoriek bez predrezania.
Nezvyčajne veľká mlecia komora umožňuje podávanie veľkých vzoriek, rovnako ako konštrukcia násypky pre dávkové podávanie vzoriek až do 50 mm. Výkon a technický dizajn SM 50 uľahčuje spracovanie širokej škály materiálov, vrátane:
- Husté monolity: Psie sušienky, korienky, kúsky dreva
- Pevné polyméry: plastové komponenty, gumové zmesi, detské hračky, domáce potreby
- Tvrdé a krehké komponenty: elektronické súčiastky, skrehnuté vzorky LN2
Stop kontaminácie
Maximálna bezpečnosť aj pri častých zmenách materiálu vzorky
- Čistenie na novej úrovni: Všetky mlecie nástroje sú ľahko prístupné a dajú sa spoľahlivo vyčistiť od pretrvávajúcich zvyškov. Prvýkrát je možné samostatne čistiť aj mleciu komoru, čím sa ďalej zabráni krížovej kontaminácii z predchádzajúcich mletých vzoriek.
- Push-fit mlecia komora je k dispozícii v rôznych materiáloch, ako je nerezová oceľ pre oteruvzdorné mletie alebo hliník pre štandardné aplikácie alebo pre mletie bez znečistenia ťažkými kovmi, čo umožňuje flexibilné nastavenie v jednom mlyne.
Push-fit mlecie komory je možné čistiť mimo stroja napríklad pomocou vody.
Prestaňte robiť kompromisy
SM 50 odborne spája kompaktnosť stolných mlynov s vysokokapacitným výkonom podlahových mlynov. Na rozdiel od iných stolových modelov dokáže mlieť veľké monolitické vzorky vďaka svojej veľkej násypke a veľkému objemu komory. Presnosť. Sila. Výkon. Nič než len výnimočné výsledky. A dôvodov, prečo zvoliť novinku SM 50, je oveľa viac.
- Pohon 1,5 kW s variabilnými otáčkami pre vysoko efektívne zmenšenie veľkosti
- Maximálna rýchlosť 4 000 otáčok za minútu pre výnimočný strižný výkon
- Veľký priemer rotora 130 mm a hĺbka 48 mm pre vysoký rázový výkon a rýchly priechod vzoriek (porovnateľné s veľkými podlahovými modelmi strižných mlynov).
- Vynikajúca strižná rýchlosť 27 m/s.
- 3 dvojčinné strižné lišty generujú 18 strižných momentov na otáčku a špecifickú dĺžku rezu 864 mm na otáčku pre vynikajúcu efektivitu
- Optimalizovaný dizajn znižuje upchatie a zaručuje plynulú prevádzku
- Komplexný a pohodlný mechanizmus otvárania dverí s otočnou rukoväťou.
Strižný mlyn SM 50 Široká škála príslušenstva pre najvyššiu flexibilitu
Pre SM 50 je k dispozícii široká škála príslušenstva vrátane
- Push-fit mlecia komora z troch rôznych materiálov pre štandardné aplikácie, aplikácie odolné voči abrazívnym látkam a korózii a pre mletie bez znečistenia ťažkými kovmi.
- Integrovaný cyklón zabezpečuje úplnú návratnosť vzorky.
- Gravitačná komora sa používa na mletie bez cyklónu, pričom nádoba je umiestnená priamo pod strojom, takže materiál do nej padá gravitačne. Vhodná len na aplikácie vyžadujúce hrubé predmletie neprašných materiálov.
- Rotor s paralelnym rezom a 3-diskový rotor navrhnutý na spracovanie materiálov od mäkkých až po tvrdé vzorky.
- 9 rôznych veľkostí sít od 10 mm do 0,25 mm na štandardné použitie alebo na mletie bez znečistenia ťažkými kovmi
- Zberné systémy sú k dispozícii s objemom 0,25 a 0,5 l (sklenené nádoby) a tiež s objemom 3 l (nádoba z nehrdzavejúcej ocele).
Strižný mlyn SM 50 Prehľad inovatívnych komponentov
SM 50 zabezpečuje až 100 % výťažnosť vzoriek a výsledky bez kontaminácie vďaka pokročilej konštrukcii s násypkou EasyInspect, integrovaným cyklónom a push-fit mlecie komorou.
1 | Push-fit mlecia komora
Odnímateľná push-fit mlecia komora, ktorá je k dispozícii z rôznych materiálov, zabraňuje znečisteniu a umožňuje rýchlu výmenu nastavenia. Vonkajšie čistenie zabezpečuje úplné odstránenie zvyškov, čo zlepšuje prípravu vzoriek bez kontaminácie.
2 | Násypka EasyInspect
Násypka EasyInspect umožňuje vložiť až 200 ml vzorky alebo jednotlivé vzorky do veľkosti 50 mm. Funguje na báze dávkového podávania a je vybavený šupátkom na reguláciu prietoku pre optimálny výkon mletia a účinnosť cyklónu, ktorý zároveň poskytuje bezpečnostnú ochranu pred poranením. Jednoručný plunžrový systém riadi prietok vzorky, zatiaľ čo klapka vedie objemné materiály do mlecieho kanála.
3 | Integrovaný cyklón
Kompaktný push-fit cyklón je integrovaný do krytu stroja, čo uľahčuje čistenie a minimalizuje straty vzorky. Je navrhnutý len z dvoch komponentov (puzdro a telo prístroja), čo umožňuje rýchlu demontáž a jednoduchú montáž. Závit GL55 umožňuje pripojenie sklenených fliaš s objemom 250/500 ml alebo trojlitrových nádob pomocou adaptéra.
Strižný mlyn SM 50 Pozornosť venovaná detailom: špeciálne funkcie pre vynikajúci výkon
Preskúmajte dômyselné konštrukčné prvky, ktoré prispievajú k výnimočnému výkonu strižného mlyna SM 50.
- Uvoľnenie hriadeľa rotora: Hriadeľ rotora sa dá uvoľniť pomocou funkcie dotykového displeja na jednoduché čistenie alebo montáž rotora.
- Klapka násypky: pomáha efektívne posúvať nadýchaný materiál do mlecej komory.
- Odnímateľný plunžr: Na rýchly prístup možno plunžr vybrať uvoľnením jednej skrutky.
- Kontrolný otvor: umožňuje kontrolu a čistenie kanálov, ktoré sa pripájajú k vysávaču.
- Dotykový displej s otočným tlačidlom: Umožňuje intuitívne ovládanie a obsluhu funkcií stroja.
- Gravitačná komora: využíva gravitáciu na podporu toku materiálu počas hrubého predmletia neprašných materiálov.
Objavte kľúčové funkcie SM 50
Strižný mlyn SM 50 Rýchlejšia a flexibilnejšia príprava vzoriek
Rôzne úlohy, rôzni používatelia
V zmluvných laboratóriách alebo akademických inštitúciách používa mnoho ľudí tú istú laboratórnu brúsku na rôzne vzorky. Môže sa stať, že dnes sa melie perie a zajtra textil alebo úplne iné typy vzoriek.
Optimalizované pre rôzne aplikačné úlohy v rade
Zdravá výživa je základom šťastného života. Naše jedlo by malo spájať pôžitok a zdravie. Na dosiahnutie tohto cieľa je dôležité, aby naše potraviny neobsahovali škodlivé látky a aby sme mali presné vedomosti o ich zložení. Kvalita poľnohospodárskych produktov sa testuje v environmentálnych a potravinárskych laboratóriách.
Mletie malých množstiev vzoriek
Čo má spoločné bezstarostná hra vášho dieťaťa a zdravie vášho psa s mlynčekom na potraviny SM 50? Bezpečnosť výrobkov je nevyhnutná v mnohých oblastiach, či už ide o detské hračky alebo krmivo pre zvieratá. Výrobcovia a predajcovia musia zabezpečiť, aby ich výrobky neobsahovali žiadne zdraviu škodlivé zložky. Pozrite sa!
Strižný mlyn SM 50 Príklady aplikácií
Vďaka vysokému strihovému výkonu je SM 50 ideálny na použitie v priemyselných odvetviach, ako je poľnohospodárstvo, recyklácia, potravinárstvo, krmovinárstvo a farmaceutický priemysel. Strihací a rezací výkon, prepracovaný dizajn a široká ponuka príslušenstva umožňujú mletie mäkkých, stredne tvrdých, húževnatých, elastických a vláknitých materiálov.
Strižný mlyn SM 50 Technické údaje
| Aplikácie | zmenšovanie veľkosti rezom |
|---|---|
| Oblasť použitia | poľnohospodárstvo, chemikálie / plasty, elektronika, životné prostredie / recyklácia, potraviny / krmivá, farmaceutický priemysel / biotechnológie / medtech, stavebné materiály, výroba energie / energetika |
| Vstupný materiál | mäkký, stredne tvrdý, húževnatý, elastický, vláknitý |
| Princíp redukcie veľkosti zrna | strih, rez |
| Vstupná veľkosť materiálu * | 50 mm |
| Konečná jemnosť | 0.25 - 10 mm |
| Rýchlosť pri 50 Hz (60 Hz) | 500 - 4,000 min-1 |
| Obvodová rýchlosť rotora | 4.3 - 27.1 m/s |
| Priemer rotora | 129,5 mm |
| Druhy rotorov | rotor s paralelným rezom / 3-diskový rotor |
| Typy násypiek | násypka EasyInspect |
| Materiál mlecích nástrojov | nerezová oceľ, oceľ na mletie bez ťažkých kovov |
| Rozmery sít | lichobežníkové otvory 0,25 / 0,50 / 0,75 / 1,00 mm štvorcové otvory 2,00 / 4,00 / 6,00 / 8,00 / 10,00 mm |
| Zberný systém / objemy | sklenená zberná fľaša 0,25/0,5 l (nie pre gravitačnú komoru) a zberná nádoba s objemom 3 l |
| Pohon | 3-fázový asynchrónny motor s frekvenčným meničom |
| Sila pohonu | 1,5 kW |
| Elektrické napájanie | 100 V, 110 V, 120 V, 20 A 200-230 V, 10 A |
| Pripojenie k elektrickej sieti | 1-fázové |
| Brzda motora | áno |
| Kód ochrany | IP 20 |
| Š x V x H zatvorený | 565 x 750 x 530 (with base frame and hopper) |
| Váha netto | 80 kg |
| Normy | CE |
Strižný mlyn SM 50 Na stiahnutie

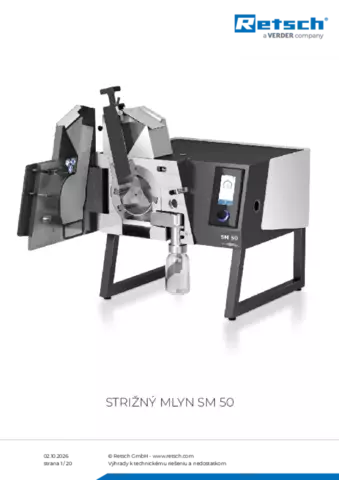

Produktový list SM 50
