Számos laboratórium szembesül ezekkel a kihívásokkal:
A bonyolult tisztítás és összeszerelés miatti időveszteségek
A nehezen hozzáférhető területeken lévő rejtett maradékok okozta mintaveszteségek
Korlátozott rugalmasság a különböző anyagok feldolgozásakor
Az elemzési eredményeket torzító szennyeződés kockázata
A RETSCH szembenéz a kihívásokkal:
Az új SM 50 forradalmasítja a laboratóriumi munkafolyamatokat, és egyszerre több problémát is megold. A kivehető őrlőkamrát tartalmazó innovatív kialakításával az SM 50 leegyszerűsíti a tisztítást, és akár 30 % folyamatidőt takarít meg. Ugyanakkor a páratlanul nagy teljesítményű, egyfázisú hálózati csatlakozóval ellátott asztali vágómalom akár 100 %-os minta-visszanyerést* és szennyeződésmentes mintaelőkészítést tesz lehetővé.
Termékvideó
Vágó malom SM 50 Az ügyfelek használatában
Kémiai, Biokémiai és Fizikai Tanszék
Université du Québec à Trois-Rivières
A kutatók a SM 50 Vágó malomot használják műanyag hulladék, biomassza és elektronikai hulladék törlésére a fenntartható világ új anyagainak kifejlesztéséhez.
„Az SM 50 Vágó malom segítségével műanyaghulladékot, biomasszát és elektronikai hulladékot dolgozunk fel a fenntarthatóbb jövő előmozdítására szolgáló új anyagok kifejlesztéséhez.Az SM 50 lehetővé teszi számunkra, hogy gyorsan és egyszerűen előmásoljuk a különböző mintákat, lehetővé téve a mechanokémiai folyamatokat, amelyek végső soron új anyagok létrehozásához vezetnek körkörös gondolkodásmódban – tudományos munkánk valódi eszköze.”
Prof. Thomas Auvray, a Québec-i Egyetem kémiai, biokémiai és fizikai tanszéke
Egyetlen megoldás mindenre
- Az SM 50 a világ legerősebb asztali vágómalma, amely szabványos egyfázisú hálózati csatlakozóval rendelkezik. Az 1,5 kW-os motor egy nagyméretű rotor meghajtásával lenyűgöző nagy sebességű vágási teljesítményt biztosít. A maximális fordulatszám 4000 fordulat/perc, és a különböző alkalmazásokhoz igazítható.
- Az EasyInspect garat tételes adagolási rendszerrel működik, és nagy, akár 50 mm-es mintadarabokat is könnyedén feldolgozhat. A kompakt erőgép belső ciklonrendszerrel rendelkezik, amely biztosítja a különböző anyagok könnyed és hatékony feldolgozását.
- A 0,25 mm és 10 mm közötti nyílású sziták a betáplált anyagtól függően 250 µm-nél kisebb végső finomságot tesznek lehetővé. A kétlépcsős őrlési folyamat lehetővé teszi a finom részecskék előállítását, ha először egy nagy nyílású szitát, majd egy finomabbat használunk. A kialakítás nagy, 48 mm x 120 mm-es szitafelületekkel támogatja a nagy áteresztőképességet.
Vágó malom SM 50 Mindent szem előtt tartva
Világinnováció: A gép ajtajának kinyitásakor a tartály eleje oldalra kilendül, így teljes kilátás nyílik a belsejébe. A Total Access Concept biztosítja a mintával érintkező összes alkatrész egyszerű ellenőrzését és tisztítását.
Vágó malom SM 50 Ne vesztegesse tovább az idejét
Akár 30 % időmegtakarítás a tisztítás során a Total Access Concept és a push-fit alkatrészek segítségével.
- A push-fit rendszer lehetővé teszi a rotor, a sziták, a ciklon és a őrlőkamra szerszámok nélküli eltávolítását.
- Most először a őrlőkamra is eltávolítható, ami megkönnyíti a teljes tisztítást és jelentősen csökkenti a gép leállási idejét.
- Az EasyInspect garat teljesen kinyílik az ellenőrzéshez és a tisztításhoz, így biztosítva a gyors hozzáférést.
- Nincsenek többé nehezen hozzáférhető csövek vagy tömlők - az SM 50 közvetlenül a gépbe integrálja a ciklont.
- Intuitív kezelés érintőkijelzőn és nyomógombon keresztül, amely lehetővé teszi a sebesség könnyed beállítását.
Vágó malom SM 50 Három lehetőség a tisztítási művelethez
Felülettisztítás: teljes hozzáférés a malom belsejéhez, beleértve a tartályhoz, nyitott ajtóval, ellenőrzés és kefével, vákuummal vagy sűrített levegővel történő tisztítás céljából.
Intenzív tisztítás: Az összes őrlőszerszám, beleértve a szitát, a rotor, a ciklon és az őrlőkamra átfogó külső tisztítása, szerszám nélkül eltávolítható egy push-fit rendszer segítségével.
Párhuzamos tisztítás: Ha rendelkezésre áll egy második csiszolókészlet, a minták közvetlenül egymás után megmunkálhatók, köszönhetően a tologatható csiszolószerszámoknak, beleértve a tologatható marókamrát is.
Akár 100 %-os minta-visszanyerés Stop losing material
- A ciklontechnológia nélküli őrléshez képest a mintaanyag visszanyerése jelentősen javul. A ciklontechnológia hatékonyan szállítja a mintát a tartályba úgy, hogy nem szabadul fel por, és minimális mintamaradék marad a malomban.
- Az integrált ciklon kiküszöböli az olyan összekötő elemek, mint a csövek vagy tömlők szükségességét, és minimalizálja a távolságokat és a felületet.
- A tartály koncepciójának szakaszos adagolása áramlásszabályozó kapuként szolgál, és optimalizálja a ciklon őrlési teljesítményét és elválasztási hatékonyságát.
Vágó malom SM 50 A kézi elővágás mellőzése
A kompakt EasyInspect tartály lehetővé teszi a nagyméretű mintadarabok feldolgozását elővágás nélkül.
A kivételesen nagy őrlőkamra lehetővé teszi a nagy minták adagolását, valamint a tartály kialakítása lehetővé teszi az akár 50 mm-es minták szakaszos adagolását. Az SM 50 teljesítménye és műszaki kialakítása megkönnyíti az anyagok széles körének feldolgozását, többek között:
- Sűrű monolitok: Kutyakeksz, gyökerek, fadarabok
- Kemény polimerek: Műanyag alkatrészek, gumikeverékek, gyermekjátékok, háztartási cikkek
- Kemény és törékeny alkatrészek: elektronikus alkatrészek, LN2-vel törmelékes minták
A szennyeződés megállítása
Maximális biztonság, még gyakori mintaanyag-váltás esetén is
- Takarítás új szinten: Minden csiszolószerszám könnyen hozzáférhető és megbízhatóan megtisztítható a tartós maradványoktól. Most először az őrlőkamra is külön tisztítható, ami még inkább megakadályozza a korábbi őrölt mintákból származó keresztszennyeződést.
- A könnyen behelyezhető őrlőkamra különböző anyagokból, például rozsdamentes acélból a kopásálló őrléshez vagy alumíniumból a standard alkalmazásokhoz, valamint nehézfém-szennyezés nélküli őrléshez kapható, így egy malomban rugalmasan beállítható.
A könnyen behelyezhető őrlőkamra a gépen kívül, pl. vízzel tisztítható.
Ne kössön kompromisszumokat
Az SM 50 szakértelemmel ötvözi a asztali malmok kompaktságát és a padlóra állítható malmok nagy kapacitású teljesítményét. Más asztali modellekkel ellentétben nagyméretű monolitikus minták őrlésére képes, köszönhetően a nagyméretű tartály és kamra térfogatának. Precizitás. Teljesítmény. Teljesítmény. Nem kevesebb, mint kivételes eredmények. És még sok más ok is szól amellett, hogy az új SM 50-et válassza.
- 1,5 kW-os meghajtás változó sebességgel a rendkívül hatékony méretcsökkentés érdekében.
- 4000 fordulat/perc maximális fordulatszám a kivételes vágási teljesítmény érdekében
- Nagy, 130 mm átmérőjű rotor és 48 mm mélység a nagy ütőerő és a minta gyors átersztése érdekében (a nagy, padlóra állított vágómalmokhoz hasonlóan).
- Kiváló vágási sebesség 27 m/s.
- A 3 kettős működésű vágórúd körönként 18 vágást és körönként 864 mm-es vágási hosszat eredményez a kiváló vágási hatékonyság érdekében.
- Az optimalizált kialakítás csökkenti a dugulásokat és garantálja a zökkenőmentes működést
- Praktikus és kényelmes ajtónyitó mechanizmusok forgatható fogantyúval.
Vágó malom SM 50 Tartozékok széles választéka a legnagyobb rugalmasság érdekében
Az SM 50-hez tartozékok széles választéka áll rendelkezésre, többek között a következőkkel
- Három különböző anyagból készült, tolható marókamra standard alkalmazásokhoz, koptató és korrózióálló alkalmazásokhoz, valamint nehézfém-szennyezés nélküli őrléshez.
- A beépített ciklon biztosítja a minta teljes visszanyerését.
- Gravitációs kamra ciklon nélküli őrléshez, ahol a tartály közvetlenül a gép alatt van elhelyezve, így az anyag a gravitáció hatására esik be. Csak olyan alkalmazásokhoz alkalmas, amelyek nem poros anyagok durva előőrlését igénylik.
- Párhuzamos szekciójú rotor és 3 tárcsás rotor, amelyet a lágy és kemény tulajdonságú anyagok feldolgozására terveztek.Párhuzamos szekciójú rotor és 3 tárcsás rotor, amelyet a lágy és kemény tulajdonságú anyagok feldolgozására terveztek.
- 9 különböző szitaméret 10 mm-től 0,25 mm-ig a standard alkalmazáshoz vagy nehézfém-szennyezés nélküli őrléshez.
- A gyűjtőrendszerek 0,25 és 0,5 literes üveggyűjtő kapacitással, valamint 3 literes tartályban kaphatók.
Vágó malom SM 50 Innovatív összetevők áttekintése
Az SM 50 az EasyInspect tartály, a beépített ciklon és a push-fit őrlőkamra révén fejlett műszaki megoldásokkal akár 100 %-os mintakihozatal és szennyeződésmentes eredmények elérését biztosítja.
1 | Push-fit őrlőkamra
A különböző anyagokból készült, kivehető, tolózáras őrlőkamra megakadályozza a szennyeződést és lehetővé teszi a gyors beállításváltást. A külső tisztítás biztosítja a maradékok teljes eltávolítását, fokozva a szennyeződésmentes mintaelőkészítést.
2 | Egyszerűen ellenőrizhető garat
Az EasyInspect garat akár 200 ml mintatérfogat vagy 50 mm-es egyedi minták betöltését is lehetővé teszi. Tételes adagolással működik, és az optimális őrlési teljesítmény és a ciklon hatékonysága érdekében áramlásszabályozó kapuval rendelkezik, amely további biztonsági védelmet nyújt a sérülések ellen. Az egykezes dugattyúrendszer szabályozza a mintaáramlást, míg egy csappantyú vezeti a terjedelmes anyagokat az őrlőcsatornába.
3 | Integrált ciklon
A kompakt, behelyezhető ciklon a gépházba van integrálva a könnyű tisztítás és a minimális mintaveszteség érdekében. Mindössze két részből (fedél és test) áll, így gyors eltávolítást és egyszerű összeszerelést tesz lehetővé. A GL55 menet lehetővé teszi 250 / 500 ml-es üvegpalackok vagy 3 literes tartály csatlakoztatását adapter segítségével.
Vágó malom SM 50 Figyelem a részletekre: különleges funkciók a kiváló teljesítményért
Fedezze fel a különböző okos tervezési elemeket, amelyek hozzájárulnak az SM 50 vágómaró kivételes teljesítményéhez.
- Rotortengely kioldás: A rotor tengelye az egyszerű tisztítás vagy a rotor felszerelése érdekében érintőkijelzős funkcióval oldható ki.
- Hopper Flap: Segíti a bolyhos anyagok hatékony tolását a őrlőkamrába.
- Kivehető dugattyú: A dugattyú egyetlen csavar meglazításával levehető a gyors hozzáférés érdekében.
- Rögzítőfedél megnyitása: Lehetővé teszi a porszívóhoz csatlakozó csatornák ellenőrzését és tisztítását.
- Érintőkijelző forgatható nyomógombbal: A gép funkcióinak intuitív vezérlését és működtetését biztosítja.
- Gravitációs kamra: A gravitáció segítségével segíti az anyagáramlást a nem poros anyagok durva előzúzási feladataihoz.
Fedezze fel az SM 50 legfontosabb funkcióit
Vágó malom SM 50 Gyorsabb és rugalmasabb mintavétel
Különböző feladatok, különböző felhasználók
A szerződéses laboratóriumokban vagy akadémiai intézményekben sokan ugyanazt a laboratóriumi darálót használják a különböző mintákhoz. Előfordulhat, hogy a tollakat ma darálják, textileket vagy holnap teljesen más típusú mintákat.
Optimalizált különböző minta feladatok egy sorban
Az egészséges táplálkozás a boldog élet alapja. Az élelmiszereknek az élvezetet és az egészséget kell ötvözniük. Ehhez fontos, hogy az élelmiszerek mentesek legyenek a káros anyagoktól, és pontos ismereteket szerezzenek összetételéről. A mezőgazdasági termékek minőségét környezetvédelmi és élelmiszer laboratóriumokban tesztelik.
Kis minta mennyiségek csiszolása
Mi köze van a gyermek gondtalan játékához és a kutya egészségéhez az SM 50 élelmiszer? A termékbiztonság számos területen elengedhetetlen, legyen szó gyermekjátékról vagy állateledel. A gyártóknak és a kiskereskedőknek gondoskodniuk kell arról, hogy termékeik ne tartalmazzanak egészségkárosító összetevőket. Vessen egy pillantást!
Vágó malom SM 50 Alkalmazási példák
Az SM 50 nagy vágási teljesítménye ideális az olyan iparágakban való alkalmazásra, mint a mezőgazdaság, az újrahasznosítás, az élelmiszer- és takarmányipar, valamint a gyógyszeripar. A nyíró- és vágóhatás, az okos kialakítás és a tartozékok széles választéka lehetővé teszi a puha, közepesen kemény, kemény, rugalmas és szálas anyagok őrlését.
Vágó malom SM 50 Műszaki adatok
| Alkalmazások | vágó aprítás |
|---|---|
| Alkalmazási terület | mezőgazdaság, vegyszerek / műanyagok, elektronika, környezetvédelmi / újrahasznosítás, élelmiszer / takarmány, gyógyszer / biotech / medtech, építőanyagok, Teljesítmény / energia |
| Minta jellege | félkemény, lágy, rostos, rugalmas, szívós |
| Aprítási technika | nyírás, vágás |
| Betölthető max. méret* | 50 mm |
| Végfinomság* | 0,25 - 10 mm |
| Fordulatszám 50(60) Hz-en | 500 - 4000 perc-1 |
| Rotor kerületi sebessége | 4,3 - 27,1 m/s |
| Rotorátmérő | 129,5 mm |
| Rotortípusok | párhuzamos szakaszú rotor / 3 lemezes rotor |
| Adagolótölcsér típusok | Egyszerűen ellenőrizhető garat |
| Őrlőszerszámok anyaga | rozsdamentes acél, acél nehézfémmentes csiszoláshoz |
| Szita lyukméretek | trapéz lyukak 0.25 / 0.50 / 0.75 / 1.00 mm négyzet lyukak 2.00 / 4.00 / 6.00 / 8.00 / 10.00 mm |
| Gyűjtőrendszerek / térfogatok | gyűjtő üveg 0,25 / 0,5 l (nem a Kamrás kemencék) és gyűjtő tartály 3 l |
| Meghajtás | 3-fázisú aszinkron-motor frekvenciaváltóval |
| Teljesítményfelvétel | 1,5 kW |
| Elektromos hálózat feszültsége | 100 V, 110 V, 120 V, 20 A 200-230 V, 10 A |
| Hálózati csatlakozás | 1-fázis |
| Motorfék | igen |
| Védelem módja | IP 20 |
| Méretek (zárva) szél x mag x mély |
565 x 750 x 530 (báziskerettel és tartóval) |
| Súly, netto | 80 kg |
| Szabványok | CE |
Vágó malom SM 50 Letöltések

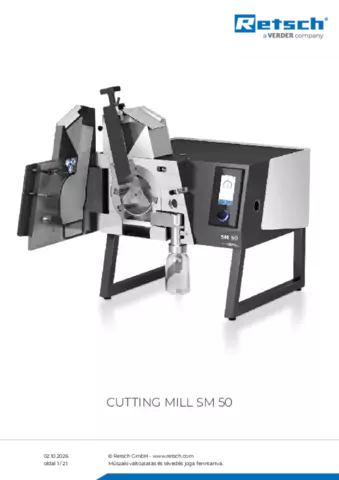

Termék adatlap SM 50
