Veel laboratoria staan voor deze uitdagingen:
Tijdverlies door complexe reiniging en hermontage
Monsterverlies veroorzaakt door verborgen resten op moeilijk bereikbare plaatsen
Beperkte flexibiliteit bij het verwerken van diverse materialen
Risico op verontreinigingen die de analyseresultaten kunnen verstoren
RETSCH pakt uitdagingen aan:
De nieuwe SM 50 zorgt voor een revolutie in laboratoriumworkflows en lost meerdere problemen tegelijk op. Met zijn innovatieve ontwerp met een verwijderbare maalkamer vereenvoudigt de SM 50 de reiniging en bespaart hij tot 30% procestijd. Tegelijkertijd maakt de ongeëvenaard krachtige tafelsnijmolen met een enkelfasige stekker tot 100% monsterterugwinning* en contaminatievrije monstervoorbereiding mogelijk.
Product Video
Snijmolen SM 50 In customer use
Department of Chemistry, Biochemistry & Physics
Université du Québec à Trois-Rivières
The research group uses the SM 50 cutting mill to shred plastic waste, biomass, and electronic scrap for the development of new materials for a sustainable world.
“We use the SM 50 cutting mill to process plastic waste, biomass, and electronic scrap for the development of new materials that support a more sustainable future. The SM 50 allows us to quickly and easily pre-grind a wide variety of samples, enabling mechanochemical processes that ultimately lead to the creation of new materials in a circular mindset — a true asset to our scientific work.”
Prof. Thomas Auvray, Department of Chemistry, Biochemistry & Physics, Université du Québec à Trois-Rivières
Eén oplossing voor alles
- De SM 50 is 's werelds krachtigste tafelmolen met een standaard eenfasige stekker. De motor van 1,5 kW drijft een grote rotor aan en levert een indrukwekkend snijvermogen bij hoge snelheid. Het maximale toerental is 4.000 tpm en kan worden aangepast aan verschillende toepassingen.
- De EasyInspect trechter werkt op een batchgewijs toevoersysteem en kan met gemak grote monsterstukken tot 50 mm verwerken. De compacte krachtpatser is voorzien van een intern cycloonsysteem, dat zorgt voor een moeiteloze en efficiënte verwerking van verschillende materialen.
- Zeven met een opening van 0,25 mm tot 10 mm maken een eindfijnheid van minder dan 250 μm mogelijk, afhankelijk van het toevoermateriaal. Een maalproces in twee stappen maakt het mogelijk om fijne deeltjes te produceren door eerst een zeef met grote opening te gebruiken, gevolgd door een fijnere. Het ontwerp ondersteunt een hoge doorvoer met grote zeefoppervlakken van 48 mm x 120 mm.
Snijmolen SM 50 Alles in beeld
Wereldinnovatie: bij het openen van de machinedeur zwenkt de voorkant van de trechter naar de zijkant, waardoor er volledig zicht naar binnen is. Het Total Access Concept zorgt voor een eenvoudige inspectie en reiniging van alle componenten die in contact komen met monsters.
Snijmolen SM 50 Stop met het verspillen van tijd
Tot 30% tijdsbesparing op de reiniging met het Total Access Concept en push-fit componenten.
- Met het push-fit-systeem kunnen rotor, zeven, cycloon en maalkamer zonder gereedschap worden verwijderd.
- Voor het eerst kan ook de maalkamer worden verwijderd, waardoor volledige reiniging eenvoudig wordt en de stilstand van de machine aanzienlijk wordt verminderd.
- EasyInspect trechter opent volledig voor inspectie en reiniging, wat zorgt voor een snelle reiniging.
- Geen moeilijk bereikbare leidingen of slangen meer – de SM 50 integreert de cycloon direct in de machine.
- Intuïtieve bediening via aanraakscherm en drukknop, waardoor de snelheid moeiteloos kan worden aangepast.
Snijmolen SM 50 Drie opties voor de reinigingsoperatie
Oppervlakkige reiniging: volledige toegang tot het interieur van de molen, inclusief trechter, met deur open voor inspectie en reiniging met borstel, stofzuiger of perslucht
Intensieve reiniging: uitgebreide uitwendige reiniging van alle maalwerktuigen, inclusief zeef, rotor, cycloon en maalkamer, allemaal zonder gereedschap verwijderbaar met behulp van een push-fit systeem
Parallelle reiniging: met een tweede maalset kunnen monsters direct na elkaar worden verwerkt, dankzij de push-fit maalwerktuigen, inclusief de push-fit maalkamer.
Tot 100 % maalefficiëntie Stop met het verliezen van materiaal
- In vergelijking met malen zonder cycloontechnologie is de terugwinning van monstermateriaal aanzienlijk verbeterd. De cycloontechnologie transporteert het monster efficiënt naar de opvangbak zonder dat er stof vrijkomt en er geen resten van het monster in de molen achterblijven.
- De geïntegreerde cycloon elimineert de noodzaak van verbindingsstukken zoals buizen of slangen en minimaliseert afstanden en oppervlakken.
- De batchgewijze toevoer van het trechterconcept dient als een toevoercontrolepoort en optimaliseert de maalprestaties en scheidingsefficiëntie van de cycloon.
Snijmolen SM 50 Stop handmatig voorsnijden
De compacte EasyInspect-trechter maakt het mogelijk om grote monsterstukken te verwerken zonder voorsnijden.
De ongewoon grote maalkamer maakt het mogelijk om grote monsters toe te voeren, net als het ontwerp van de trechter voor batchtoevoer van monsters tot 50 mm. De kracht en het technische ontwerp van de SM 50 maken het gemakkelijk om een breed scala aan materialen te verwerken, waaronder:
- Dichte monolieten: hondenkoekjes, wortels, stukken hout
- Harde polymeren: kunststof onderdelen, rubbermengsels, kinderspeelgoed, huishoudelijke artikelen
- Harde & breekbare componenten: elektronische onderdelen, monsters die behandeld zijn met vloeibare stikstof om breekbaar te maken
Voorkom contaminatie
Maximale veiligheid, zelfs bij frequente materiaalwisselingen van monsters
- Reiniging op een nieuw niveau: alle maalwerktuigen zijn gemakkelijk toegankelijk en kunnen betrouwbaar gereinigd worden van hardnekkige resten. Voor het eerst kan ook de maalkamer afzonderlijk schoongemaakt worden, waardoor kruisvervuiling door eerder gemalen monsters voorkomen wordt.
- De push-fit maalkamer is verkrijgbaar in verschillende materialen, zoals roestvrij staal voor slijtvast malen of aluminium voor standaardtoepassingen of voor vermalen zonder vervuiling met zware metalen, waardoor een flexibele opstelling in één machine mogelijk is.
De push-fit maalkamer kan buiten de machine gereinigd worden met bvb. water.
Stop met compromissen te sluiten
De SM 50 combineert op vakkundige wijze de compactheid van tafelmolen met de hoge capaciteit van vloerstaande snijmolens. In tegenstelling tot andere benchtop-modellen, kan het grote monolithische monsters vermalen, dankzij het uitgebreide trechter- en kamervolume. Precisie. Kracht. Performantie. Niets minder dan uitzonderlijke resultaten. En er zijn nog veel meer redenen om voor de nieuwe SM 50 te kiezen.
- 1,5 kW aandrijving met variabel toerental voor een zeer efficiënte vermaling.
- Maximale snelheid van 4.000 tpm voor uitzonderlijke snijprestaties
- Grote rotordiameter van 130 mm en diepte van 48 mm voor een hoog impactvermogen en een snelle monsterdoorvoer (vergelijkbaar met grote vloerstaande snijmolens).
- Superieure snijsnelheid van 27 m/s.
- 3 dubbelwerkende snijbalken resulteren in 18 snijgebeurtenissen per rotatie en een specifieke snijlengte van 864 mm per ronde voor een superieure snij-efficiëntie.
- Geoptimaliseerd ontwerp vermindert verstoppingen en garandeert soepele werking.
- Uitgebreide en comfortabele deuropeningsmechanisme met een draaibare handgreep.
Snijmolen SM 50 Breed gamma aan toebehoren voor de hoogste flexibiliteit
Voor de SM 50 is een breed gamma aan toebehoren beschikbaar, waaronder
- Push-fit maalkamer in drie verschillende materialen voor standaard toepassingen, abrasieve of roestvrije applicaties en voor malen zonder zware metalen.
- De ingebouwde cycloon maakt het mogelijk om het monster volledig terug te winnen.
- Zwaartekracht kamer voor het malen zonder cycloon, waarbij de opvangbak rechtstreeks onder de molen geplaatst wordt, opdat het gemalen product rechtstreeks opgevangen wordt. Enkel geschikt voor toepassingen bij het grof voor-vermalen van stof-vrije materialen.
- Rotor met parallel geöriënteere messen of 3-schijvenrotor met trapsgewijze geplaatse messen, ontworpen voor het verwerken van zowel harde als harde materialen.
- 9 verschillende bodemzeven van 10 mm tot 0.25 mm voor standaard toepassing of voor malen zonder verontreiniging door zware metalen.
- Opvangsystemen zijn verkrijgbaar met een inhoud van 0,25 en 0,5 l voor het opvangen in een glazen opvangcontainer, evenals een container van 3 l.
Snijmolen SM 50 Innovatieve componenten in één oogopslag
De SM 50 zorgt voor tot 100% monsterterugwinning en contaminatievrije resultaten door geavanceerde engineering met de EasyInspect-trechter, geïntegreerde cycloon en push-fit maalkamer.
1 | Push-fit maalkamer
De verwijderbare push-fit maalkamer, verkrijgbaar in verschillende materialen, voorkomt vervuiling en maakt snelle wijzigingen in de opstelling mogelijk. Externe reiniging zorgt voor volledige verwijdering van residuen, waardoor de monstervoorbereiding zonder verontreiniging verbeterd wordt.
2 | EasyInspect trechter
De EasyInspect-trechter maakt het mogelijk om tot 200 ml monstervolume of afzonderlijke monsters tot 50 mm te laden. Het werkt op basis van batchtoevoer en is voorzien van een debietregelpoort voor optimale maalprestaties en cycloonefficiëntie, waardoor de veiligheid tegen letsel verder wordt beschermd. Een zuigersysteem met één hand regelt de monsterstroom, terwijl een klep volumineuze materialen in het freeskanaal geleidt.
3 | Geïntegreerde cycloon
De compacte, push-fit cycloon is geïntegreerd in de machinebehuizing voor eenvoudige reiniging en minimaal monsterverlies. Ontworpen met slechts twee componenten (deksel en behuizing), maakt het een snelle verwijdering en eenvoudige montage mogelijk. Een GL55-schroefdraad maakt het mogelijk om glazen flessen van 250 / 500 ml of een opvangbak van 3 liter via een adapter te bevestigen.
Snijmolen SM 50 Aandacht voor detail: speciale functies voor superieure prestaties
Ontdek de doordachte ontwerpelementen die bijdragen aan de uitzonderlijke prestaties van de SM 50 snijmolen
- Ontgrendeling van de rotoras: de rotoras kan worden ontgrendeld met behulp van een functie op het aanraakscherm voor eenvoudige reiniging of montage van de rotor.
- Hopper Flap: helpt bij het efficiënt bijduwen van donzige materialen in de maalkamer.
- Uitneembare plunjer: de plunjer kan worden losgemaakt door slechts één schroef los te draaien voor snelle toegang.
- Inspectieopening: maakt inspectie en reiniging mogelijk van kanalen die op de stofzuiger zijn aangesloten.
- Aanraakscherm met draaiknop: biedt intuïtieve bediening en selectie van de functies van de machine.
- Zwaartekrachtkamer: maakt gebruik van de zwaartekracht om te helpen bij de materiaalstroom voor grove voorvermaling van niet-stoffige materialen.
Ontdek de kernfuncties van de SM 50
Snijmolen SM 50 Faster and more flexible sample preparation
Different tasks, different users
In contract laboratories or academic institutions, many people use the same laboratory grinder for a wide variety of samples. It can happen that feathers are ground today and textiles or completely different sample types tomorrow.
Optimized for different sample tasks in a row
Healthy nutrition is the basis for a happy life. Our food should combine enjoyment and health. To achieve this, it is important that our food is free from harmful substances and that we have precise knowledge of its composition. The quality of agricultural products is tested in environmental and food laboratories.
Grinding of small sample quantities
What do your child's carefree play and your dog's health have to do with the food grinder SM 50? Product safety is essential in many areas, be it children's toys or animal feed. Manufacturers and retailers must ensure that their products do not contain any ingredients that are harmful to health. Take a look!
Snijmolen SM 50 Toepassingsvoorbeelden
De hoge snijprestaties van de SM 50 maken hem ideaal voor toepassingen in industrieën zoals landbouw, recycling, levensmiddelen & diervoeders en farmaceutica. De scheer- en snijwerking, het slimme ontwerp en het brede scala aan toebehoren maken het mogelijk om zachte, middelharde, taaie, elastische en vezelachtige materialen te vermalen.
Snijmolen SM 50 Technische Gegevens
| Toepassingen | snijvermaling |
|---|---|
| Toepassingsdomein | agriculture, chemicals / plastics, electronics, environmental / recyling, food / feed, pharma / biotech / medtech, construction materials, power generation / energy |
| Toevoermateriaal | zacht, middelhard, taai, elastisch, vezelig |
| Maalprincipe | scheren, snijden |
| Korrelgrootte materiaal* | 50 mm |
| Eindfijnheid* | 0.25 - 10 mm |
| Snelheid bij 50 Hz (60 Hz) | 500 - 4,000 min-1 |
| Rotor omtreksnelheid | 4.3 - 27.1 m/s |
| Rotordiameter | 129,5 mm |
| Rotortypes | parallel section rotor / 3-disc rotor |
| Trechtertypes | EasyInspect hopper |
| Materiaal van maalwerktuigen | stainless steel, steel for heavy-metal free grinding |
| Zeefmaten | trapezoid holes 0.25 / 0.50 / 0.75 / 1.00 mm square holes 2.00 / 4.00 / 6.00 / 8.00 / 10.00 mm |
| Opvangsystemen/capaciteiten | collecting glass 0.25 / 0.5 l (not for gravity chamber) and collecting receptacle 3 l |
| Aandrijving | 3-fasen asynchroon motor met frequentie omvormer |
| Aandrijfvermogen | 1,5 kW |
| Gegevens electriciteit | 100 V, 110 V, 120 V, 20 A 200-230 V, 10 A |
| Aansluiting electriciteit | mono fase |
| Motorrem | Ja |
| Beschermingsklasse | IP 20 |
| B x H x D gesloten | 565 x 750 x 530 (with base frame and hopper) |
| Netto gewicht | 80 kg |
| Standaarden | CE |
Snijmolen SM 50 Downloads

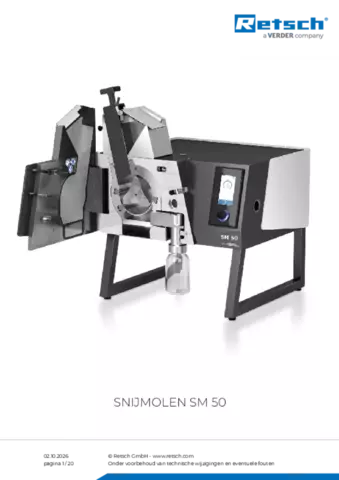

Productinformatieblad SM 50
