Роторните мелници се използват за високоскоростно намаляване на размера на меки до средно твърди, както и на температурно чувствителни или влакнести материали.
Мощната Ултрацентрофугна мелница ZM 300 осигурява максимална производителност на смилане, съчетана с лекота на използване. Променливата скорост от 6000 до 23 000 об/мин позволява щадяща, неутрална за анализ подготовка на пробата за много кратко време.
Благодарение на интегрираната система за следене на температурата, възпроизводимостта е гарантирана дори при дълги процеси на смилане или пулверизиране на големи обеми проби.
Широкият избор от ротори, пръстеновидни сита и касети прави ZM 300 истински универсален инструмент, който отговаря на изискванията на голямо разнообразие от задачи за намаляване на размера.
Product Video
Ултрацентрофугна мелница ZM 300 Reviews from our customers
Trusted reviews provided by
Ултрацентрофугна мелница ZM 300 Стандартът за храни и фуражи
- Нежно високоскоростно пулверизиране благодарение на предварително и фино смилане в един работен цикъл
- Оптимален контрол на процеса и възпроизводимост, базирани на наблюдение на температурата на касетата
- Патентована касетъчна система за максимално извличане на пробата и лесно почистване
- Опционална касета за обем на пробите до 600 мл
- Широк диапазон на скоростта от 6000 до 23 000 об/мин
- Определена крайна финост благодарение на пръстеновидни сита с размери на отворите от 0,08 до 10 мм
- Събирателни съдове за обем на проби от 250 мл до 4,5 л
- Предлагат се автоматизиран вибрационен подаващ механизъм и различни циклонни системи
Short processing times Avoid excessive heat generation and motor overload
Диапазонът на скоростта от 6000 до 23000 об/мин позволява оптимално адаптиране на процеса на смилане към изискванията на пробата, като времето за смилане е възможно най-кратко, а повишаването на температурата - възможно най-умерено. Твърде много топлина може да има отрицателен ефект върху резултатите от смилането, например, ако изтече влага или летливи компоненти.
ZM 300 е оборудван с вграден температурен сензор, който измерва температурата на капака на касетата близо до пръстеновидното сито. Измерената температура се показва постоянно на дисплея на мелницата, което позволява на потребителя да оптимизира процеса на смилане и да подобри възпроизводимостта.
Ултрацентрофугна мелница ZM 300 Finer end products and higher sample throughput
Application examples
Смилане на пластмасови материали (POM или PP) с различни размери след смилане с различни сита и скорости. Скоростта от 23 000 об/мин води до по-висока финост за всички сита в сравнение със смилането при 18 000 об/мин. Например, може да се постигне 19% намаление на фиността, когато POM се смила със сито с разстояние между отворите 0,12 мм при 23 000 об/мин.
Максималният пропускателен капацитет на пробата, например при смилане на пилешка храна с пръстеновидно сито с размер на отворите 0,5 мм, може да се увеличи с 16% при смилане с максимална скорост от 23 000 мин-1 вместо 18 000 мин-1.
Полимер POM
Полимер PP
Смилане на храна за животни
Криогенно смилане
Криогенното или студеното смилане е идеалното решение за пулверизиране на проби, които не могат да бъдат редуцирани до необходимата финост при стайна температура. Тази процедура включва използването на помощни средства за смилане, като течен азот (-196 °C, крехкост на пробата извън мелницата) или сух лед (-78 °C, смес проба/сух лед), за да се направи материалът на пробата крехък чрез охлаждане и по този начин да се подобри поведението при разрушаване.
Освен това, силно летливите компоненти се запазват по-добре в пробата чрез охлаждане. Криогенното смилане е лесно за извършване със ZM 300 и се препоръчва особено за пластмаси или много чувствителни към температура проби. Видеото показва процеса с предшественика ZM 200, който е идентичен в ZM 300.
Това видео показва смилане на пластмасови гранули със сух лед със ZM 200, което важи и за ZM 300.
Ултрацентрофугна мелница ZM 300 Идеален за светло- и топлочувствителни материали
In combination with the cyclone suction unit, the Ultra Centrifugal Mill ZM 300 mill is even suitable for grinding light and heat-sensitive materials.
- Ефективно охлаждане на пробата и инструментите за смилане
- Подобрено изхвърляне на пробата от камерата за смилане
- Особено подходящ за големи обеми
- Циклонът е подходящ за бутилки за проби от 0,25, 3 и 5 литра.
- Идеален за криогенно смилане
Аксесоари за ZM 300 Comprehensive selection for your individual requirements
The wide range of accessories makes the ZM 300 extremely versatile. The desired final fineness can be determined by selecting the ring sieve. Rule of thumb: After grinding, approximately 80% of the sample material is about half the size of the sieve aperture. You can choose between sieves with apertures ranging from 0.08 to 10 mm.
Пръстеновидни сита
За пръстеновидните сита ZM 300 се използват пръстеновидни сита с подсилен ръб, които са оборудвани с четири канала за сигурно заключване. Дистанционните сита, също закрепени и фиксирани с четири канала, имат междина между мрежата на ситото и ротора, което намалява ефектите на срязване и по този начин генерирането на топлина.
Ротори
Роторите се предлагат с 6, 12 или 24 зъба. Стандартният ротор с 12 зъба е подходящ за почти всеки материал и изисквания. За влакнести проби, като например слама, обикновено се използва ротор с 6 зъба, докато за фини проби е най-подходящ роторът с 24 зъба.
Смилане без тежки метали
За работа от неутрален към анализ източник или за пулверизиране на абразивни проби се предлагат шлифовъчни инструменти от различни материали: титан (титаниево-ниобиево покритие), стомана 1.4404, волфрамово-карбидно покритие.
Събирателни съдове
В стандартния събирателен съд с номинален обем 900 ml могат да се смелят до 300 ml проба в една работна стъпка. С касетата с голям обем полезният обем може да се удвои до 600 ml. При използване на касета с циклон са налични различни събирателни съдове с полезен обем до 4500 ml.
Автоматично захранващо устройство DR 100
Вибрационният подавател DR 100 се управлява чрез интерфейс и подава материал в зависимост от натоварването към бункера на ZM 300. Тази процедура осигурява равномерно смилане с максимално подаване на пробата. Използването на подавател е особено предимство при големи количества проби.
Ултрацентрофугна мелница ZM 300 Convenient operation – easy cleaning
В Ултрацентрофугна мелница ZM 300 намаляването на размера се осъществява чрез ударни и срязващи ефекти между ротора и фиксираното пръстеновидно сито. Захранващият материал преминава през бункера (със защита от обратно пръски) върху ротора. Центробежното ускорение го изхвърля навън с голяма енергия и той се раздробява предварително при удара с клиновидните зъби на ротора, движещи се с висока скорост. След това се смила фино между ротора и пръстеновидното сито.
Това двустепенно смилане осигурява особено щадяща, но бърза обработка. Захранващият материал остава в камерата за смилане само за много кратко време, което означава, че характерните характеристики на пробата, която ще се определя, не се променят. Смляната проба се събира в събирателната касета, обграждаща камерата за смилане, или в разположения след това циклон или хартиена филтърна торба.
Ултрацентрофугна мелница ZM 300 Типични образци на материали
The ZM 300 is suitable for grinding a wide variety of materials:
waste, graphite, collagen, drugs, fertilizers, feed pellets, grains, spices, rubber, wood, coffee beans, bones, coal, food, corn, minerals, paper, plant parts, polymers, powder coatings, rice, seeds, straw, sweets, tobacco, textiles, chemical products, electronic components, dried fruits and vegetables, dried larvae, pharmaceutical products.
Parsley
To find the best solution for your sample preparation task, visit our application database.
Ултрацентрофугна мелница ZM 300 Принцип на работа
The grinding process is carried out by impact and shearing forces between the rotor and the fixed ring sieve. The sample material is fed into the rotor via a funnel with splash protection, accelerated outwards by centrifugal force, and pre-ground by the wedge-shaped rotor teeth. The subsequent fine grinding takes place in the narrow gap between the rotor and the sieve.
Thanks to this two-stage process, sample preparation is particularly gentle and fast. Since the ground material only remains in the grinding chamber for a short time, the characteristic properties of the sample are retained. The end product is collected in the collection vessel, cyclone, or paper filter bag that surrounds the grinding chamber.
Ултрацентрофугна мелница ZM 300 Technical Data
| Приложения | финно смилане |
|---|---|
| Област на приложение | селското стопанство, биология, химия / пластмаси, строителни материали / електроника, околна среда / рециклиране, храна, геология / металургия, медицина / фармация |
| Материали | мек, средно твърд, крехък, влакнест |
| Принцип на смилане | удар, срязване |
| Максимален размер на захранващият продукт | 10 мм |
| Големина след смилане* | 40 микрона |
| Размер на партидата / количество на пробата* | 300 мл със стандартна касета 600 мл с обемна касета 4500 мл / 2500 мл / 450 мл / 230 мл с циклон |
| Скорост при 50 Херца (60 Херца) | 6 000 - 23 000 мин-1, свободно избираеми |
| Периферна скорост на ротора | 31 - 119 м/с |
| Тип на ротора | 6-зъбен ротор / 12-зъбен ротор / 24-зъбен ротор |
| Материал на смилащите части | неръждаема стомана, титан, неръждаема стомана с износоустойчиво покритие |
| Форма и размери отворите на ситата | трапецовидни отвори 0.08 / 0.12 / 0.20 / 0.25 / 0.50 / 0.75 / 1.00 / 1.50 / 2.00 mm кръгли отвори 3.00 / 4.00 / 5.00 / 6.00 / 10.00 mm |
| Настройване времето за смилане | не |
| Капацитет на колектора | 900 мл със стандартна касета 1200 мл с обемна касета 5000 мл / 3000 мл / 500 мл / 250 мл с циклон |
| Задвижване | Трифазен асинхронен мотор с честотен преобразувател |
| Захранване | еднофазово |
| Защита | IP 30 |
| Енергийна консумация | 1750 VA ((200..240V), 1400 VA (110..120V) |
| Размери затворена | 452 x 431 x 426 мм |
| Нетно тегло | ~ 38 кг |
| Стандарти | CE |
Ултрацентрофугна мелница ZM 300 Изтегляне

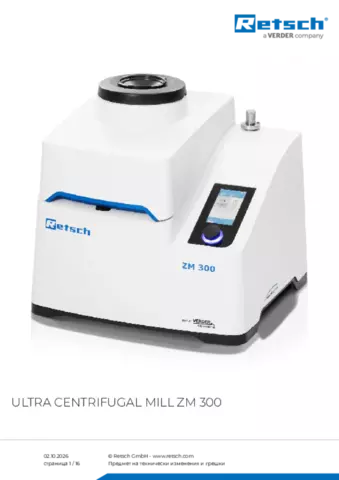

Продуктов лист ZM 300
General Catalogue
Product Overview
The right mill for every application.
Material Analyses of Equipment & Accessories
How does the material of a grinding tool affect sample preparation and the analysis results? This document provides a detailed overview of the materials used by RETSCH and their properties.
