Rotor molens worden gebruikt voor vermaling met hoge snelheid van zachte tot medium-harde producten die temperatuursgevoelig of vezelig kunnen zijn.
De krachtige Ultra Centrifugaalmolen ZM 300 levert maximale maalperformantie in combinatie met gebruiksgemak. De variabele snelheid van 6.000 - 23.000 tpm maakt een geleidelijke, analyse-neutrale monstervoorbereiding in korte tijd mogelijk.
Dankzij een geïntegreerd temperatuur bewakingssysteem, wordt de reproduceerbaarheid gegarandeerd, zelfs voor langere maalprocessen of vermalingen van grote monstervolumes.
Het brede gamma aan rotoren, ringzeven en cassettes maken van de ZM 300 een ware allrounder die aan de noden van vele maaltoepassingen tegemoetkomt.
Product Video
Ultracentrifugaalmolen ZM 300 Dit zeggen onze klanten
Trusted reviews provided by
Ultracentrifugaalmolen ZM 300 De standaard voor levensmiddelen en diervoeders
- Geleidelijke verpulvering met hoge snelheid, dankzij voor- en fijnvermaling in één doorloop
- Optimale proces-controle en reproduceerbaarheid op basis van temperatuursbewaking van de cassette
- Gepatenteerd cassette systeem voor maximale monsteropvang en eenvoudige reiniging
- Optionele cassette voor monstervolumes tot 600 ml
- Breed snelheidsbereik tussen 6.000 en 23.000 tpm
- Gedefinieerde eindfijnheid dankzij ringzeven met openingen van 0.08 – 10 mm
- Opvangbakken voor monstervolumes van 250 ml - 4.5 l
- Automatische trilgoot en verschillende cycloonsystemen beschikbaar
Short processing times Avoid excessive heat generation and motor overload
Met een maximaal toerental van 23.000 tpm ontwikkelt de ZM 300 zeer hoge verkleiningsenergieën die de maalwerktuigen en het monster opwarmen tijdens het maalproces. De efficiëntie van een krachtig maalmechanisme kan een keerzijde hebben: met toenemende snelheid ontwikkelt de molen meer warmte, die een negatief effect kan hebben op het maalresultaat, bijvoorbeeld wanneer vocht of vluchtige componenten ontsnappen.
Om deze effecten te voorkomen, is de ZM 300 uitgerust met een geïntegreerde temperatuursensor, die de temperatuur van het cassettedeksel bij de ringzeef meet. De gemeten temperatuur wordt constant weergegeven op het display van de molen, zodat de gebruiker het maalproces kan volgen, wat de reproduceerbaarheid helpt te verbeteren.
Ultracentrifugaalmolen ZM 300 Finer end products and higher sample throughput
Toepassingsvoorbeelden
Maalgraad van kunststof (POM of PP) na malen met verschillende zeven en snelheden. Het toerental van 23.000 tpm resulteert in een hogere fijnheid voor alle zeven in vergelijking met malen met 18.000 tpm. Zo kan een reductie van 19% in fijnheid worden bereikt wanneer POM wordt gemalen met een zeef van 0,12 mm bij 23.000 tpm.
De maximale monsterdoorvoer, bvb. bij het malen van kippenvoeder met een 0.5 mm ringzeef, kon verhoogd worden 16% bij het malen met maximale snelheid van 23.000 tpm in plaats van 18.000 tpm.
Polymeer POM
Polymeer PP
Vermaling van diervoeder
Cryogene vermaling
Cryogeen of koud malen is de ideale oplossing voor het verpulveren van monsters die bij kamertemperatuur niet tot de gewenste fijnheid kunnen worden gereduceerd. Deze procedure omvat het gebruik van maalhulpmiddelen zoals vloeibare stikstof (-196 °C, bros worden van het monster buiten de molen) of droogijs (-78 °C, monster/droogijsmengsel) om het monstermateriaal door koeling broos te maken, en waardoor de breekeigenschappen verbeteren.
Bovendien blijven zeer vluchtige componenten door koeling beter in het monster behouden. Cryogeen malen is eenvoudig uit te voeren met de ZM 300 en wordt speciaal aanbevolen voor kunststoffen of zeer temperatuurgevoelige monsters. De video toont het proces met het voorgangermodel ZM 200, dat identiek is aan de ZM 300.
Deze video toont het malen van plastic korrels met behulp van droogijs in de ZM 200, de voorloper van ZM 300.
Ultracentrifugaalmolen ZM 300 Ideaal voor lichte en warmte-gevoelige materialen
In combination with the cyclone suction unit, the Ultra Centrifugal Mill ZM 300 mill is even suitable for grinding light and heat-sensitive materials.
- Efficiënte koeling van monster en maalwerktuigen
- Verbeterde uitdraging van het monster uit de maalkamer
- Specifiek geschikt voor grote volumes
- De cycloon is koppelbaar met flessen van 0.25, 3 en 5 liter
- Ideaal voor cryogene vermaling
Toebehoren voor ZM 300 Comprehensive selection for your individual requirements
The wide range of accessories makes the ZM 300 extremely versatile. The desired final fineness can be determined by selecting the ring sieve. Rule of thumb: After grinding, approximately 80% of the sample material is about half the size of the sieve aperture. You can choose between sieves with apertures ranging from 0.08 to 10 mm.
Ringzeven
Voor de ZM 300 worden ringzeven met versterkte rand gebruikt die zijn uitgerust met vier groeven voor een veilige positionering op de labyrintschijf. Afstandszeven, ook vastgezet en gefixeerd door vier groeven, hebben meer ruimte tussen het zeefgaas en de rotor, waardoor wrijving en daardoor warmteontwikkeling worden verminderd.
Rotors
Rotoren zijn verkrijgbaar met 6, 12 of 24 tanden. De standaard rotor met 12 tanden is in de meeste gevallen het best geschikt. voor vezelige materialen zoals stro, wordt de 6-tandsrotor beter gebruikt, terwijl voor fijne producten de 24-tandsrotor het meest geschikt is.
Malen zonder zware metalen
Verzamelschepen
In de standaard opvangpan met nominale inhoud van 900 ml, kan tot 300 ml monster gemalen worden in één maalstap. Met de cassette voor grote volumes, kan het nuttige volume verdubbeld worden naar 600 ml. Bij gebruik van een cassette in combinatie met een cycloon zijn er meerdere opvangcontainers mogelijk tot 4.500 ml nuttig volume.
Trilgoten DR 100
De trilgoot DR 100 wordt via een interface aangestuurd en transporteert het materiaal belastingsafhankelijk naar de trechter van de ZM 300. Deze procedure zorgt voor een gelijkmatige vermaling met maximale monstertoevoer. Het gebruik van een trilgoot is vooral voordelig bij grote monsterhoeveelheden.
Ultracentrifugaalmolen ZM 300 Convenient operation – easy cleaning
In de Ultra Centrifugaalmolen ZM 300 vindt verkleining plaats door impact en schuureffecten tussen de rotor en de vaste ringzeef. Het aangevoerde materiaal komt via de trechter (met terugspatbescherming) op de rotor terecht. Centrifugale versnelling slingert de deeltjes met hoge energie naar buiten en ze worden door impact op de wigvormige tanden voorgebroken. Vervolgens wordt het monster tussen de rotor en de ringzeef fijngemalen.
Dit 2-traps malen zorgt voor een bijzonder zachte maar snelle verwerking. Het toevoermateriaal blijft slechts zeer korte tijd in de maalkamer, waardoor de karakteristieke eigenschappen van het monster niet worden gewijzigd. Het gemalen monster wordt opgevangen in de opvangcassette rondom de maalkamer of in de aangekoppelde cycloon of papieren filterzak.
Ultracentrifugaalmolen ZM 300 Typische Monsters
The ZM 300 is suitable for grinding a wide variety of materials:
waste, graphite, collagen, drugs, fertilizers, feed pellets, grains, spices, rubber, wood, coffee beans, bones, coal, food, corn, minerals, paper, plant parts, polymers, powder coatings, rice, seeds, straw, sweets, tobacco, textiles, chemical products, electronic components, dried fruits and vegetables, dried larvae, pharmaceutical products.
Parsley
Bezoek onze toepassingsdatabase om de beste oplossing voor uw monstervoorbereiding of analyse te vinden.
Ultracentrifugaalmolen ZM 300 Principe
The grinding process is carried out by impact and shearing forces between the rotor and the fixed ring sieve. The sample material is fed into the rotor via a funnel with splash protection, accelerated outwards by centrifugal force, and pre-ground by the wedge-shaped rotor teeth. The subsequent fine grinding takes place in the narrow gap between the rotor and the sieve.
Thanks to this two-stage process, sample preparation is particularly gentle and fast. Since the ground material only remains in the grinding chamber for a short time, the characteristic properties of the sample are retained. The end product is collected in the collection vessel, cyclone, or paper filter bag that surrounds the grinding chamber.
Ultracentrifugaalmolen ZM 300 Technische Gegevens
| Toepassingen | fijnvermaling |
|---|---|
| Toepassingsdomein | agriculture, biology, chemistry / plastics, construction materials, engineering / electronics, environment / recycling, food, geology / metallurgy, medicine / pharmaceuticals |
| Toevoermateriaal | soft, medium-hard, brittle, fibrous |
| Maalprincipe | impact, scheren |
| Korrelgrootte materiaal* | 10 mm |
| Eindfijnheid* | 40 µm |
| Batchgrootte / Toevoerhoeveelheid* | 300 ml met standaard cassette 600 ml met volume cassette 4500 ml / 2500 ml / 450 ml / 230 ml met cycloon |
| Snelheid bij 50 Hz (60 Hz) | 6,000 - 23,000 min-1, vrij instelbaar |
| Rotor omtreksnelheid | 31 - 119 m/s |
| Rotortypes | 6-tands rotor / 12-tands rotor / 24-tands rotor |
| Materiaal van maalwerktuigen | roestvrij staal, titanium, roestvrij staal met slijtvaste bekleding |
| Zeefmaten | trapezoïdale gaten 0.08 / 0.12 / 0.20 / 0.25 / 0.50 / 0.75 / 1.00 / 1.50 / 2.00 mm ronde gaten 3.00 / 4.00 / 5.00 / 6.00 / 10.00 mm |
| Instelling maalduur | nee |
| Opvangcapaciteit | 900 ml met standaard cassette 1200 ml met volume cassette 5000 ml / 3000 ml / 500 ml / 250 ml met cycloon |
| Aandrijving | 3-fasen asynchroon motor met frequentie omvormer |
| Aansluiting electriciteit | mono fase |
| Beschermingsklasse | IP 30 |
| Vermogen | 1750 VA ((200..240V), 1400 VA (110..120V) |
| B x H x D gesloten | 452 x 431 x 426 mm |
| Netto gewicht | ~ 38 kg |
| Standaarden | CE |
Ultracentrifugaalmolen ZM 300 Downloads

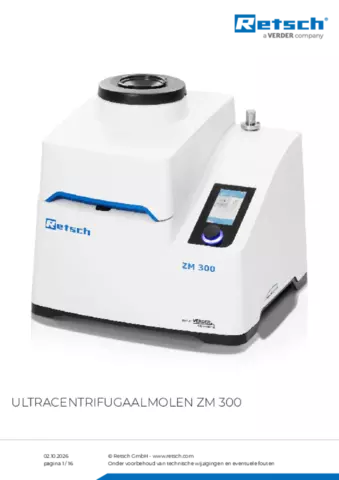

Productinformatieblad ZM 300
